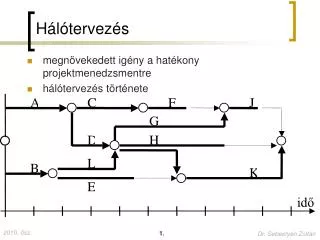

  1. Hálótervezés • megnövekedett igény a hatékony projektmenedzsmentre • hálótervezés története

  2. Hálótervezés – miértek • Mennyi ideig tart a projekt? • Mikor lehet elkezdeni és kell befejezni a tevékenységeket? • Melyek azok a tevékenységek, amelyekkel nem lehet késni (ha az átfutási időt betartjuk)? • Melyek azok a tevékenységek, amelyek csúszhatnak (ha az átfutási időt betartjuk)? Mekkora lehet ez a csúszás?

  3. Hálótervezés főbb lépései • tevékenységek definiálása (WBS) • sorrend kialakítása • ábrázolás • idő- és erőforrásbecslés • ütemezés • számítások • nyomon követés, elemzés, előrejelzés

  4. Projektmenedzsment • gráf • súlyozott • irányított • összefüggő (de ritkán erősen összefüggő) • nincs izolált csomópontja • egy forrás, egy nyelő • általában • körmentes (aciklikus) • nincsenek többszörös élek • ►egyszerű

  5. Munkalebontási szerkezet • lebontás módja • elemi tevékenység méret (méret, mélység-kinek?) • 8/80 • jelentési időszak • csak ha hasznos • feladatgazda (azonosít, becsül, tervez, végrehajt, jelent) • munkakimutatás (teljesítmény, minőség, kockázat stb.) • becslés • hogyan készül? • precizitás • elkötelezettség

  6. 1 1-2 1-1 Munkacsomag? 1-1-1 1-1-2 Munkacsomag? 1-1-2-1 1-1-2-2 1-1-2-2-1 Munkacsomag? + Munkacsomag Munkalebontási szerkezet

  7. Munkalebontási szerkezet

  8. Példa

  9. Példa

  10. Tevékenységélű hálók • két elem • tevékenység • esemény • AoA és AoN hálók ábrázolása • Az idő balról jobbra áramlik. (NEM!) • A tevékenység kezdeténél lévő eseménynek mindig kisebb száma van, mint a tevékenység végpontjánál levőnek. (NEM!)

  11. Ábrázolási szabályok

  12. Ábrázolási szabályok • B tevékenység A-tól függ (alapvető függőségi szabály) • B tevékenység függ A-tól, C tevékenység függ A-tól, de nem függ B-től

  13. Ábrázolási szabályok • események és tevékenységek ábrázolási szabályai

  14. Ábrázolási szabályok (hibák) • hurok • dangler tevékenység (lógó) • több kezdő- és végpont

  15. Speciális elemek • mérföldkövek • vezetői értekezlet, beszámolók leadása, szerződéskötés • hammock tevékenységek (függőágy) • befüggesztett • látszattevékenységek

  16. Látszattevékenységek • alkalmazás • azonosítási szempont • logikai okok • idővel rendelkező látszattevékenységek • megoldási mód

  17. Látszattevékenységek

  18. Közös csomópont • K tevékenység az A-tól függ • L tevékenység az A-tól és B-től függ

  19. Listák • függőség • kötelező • megítélés szerinti • külső • típusok • megelőzési • követési • teljes • közvetett • közvetlen

  20. Teljes és közvetlen listák • 1) i=1, vizsgálandó az i. tevékenység (-) • 2) i. megelőzési listájában szerepelő tevékenységek címkéje (-), önmaga (az i. címke) legyen (+) • 3) i. tevékenység megelőzési listájából ki kell azokat a tevékenységeket törölni, amelyek a vizsgált tevékenység megelőzési listájában szerepelnek • 4) megvizsgált címke legyen (+) • 5) i=i+1, ismét 2), míg minden címke (+)

  21. 59. Példa az algoritmusra - - A A C C D, E B

  22. 59. B,C D E - - Példa az algoritmusra

  23. 28 és 59. Példa az algoritmusra

  24. 28 és 59. Példa az algoritmusra

  25. Példa a módosított algoritmusra

  26. Tevékenység Közvetlen megelőzési C E B B,D D A Hálók felrajzolása

  27. Hálók felrajzolási szabályai • 1) A tevékenységeket egymástól különállóan kell felrajzolni egy papírra. • 2) A tevékenység megelőzési (követési) listájában foglalt logikát segítségével kell kifejezni. • 3) Több kezdő vagy befejező csomópont esetén el kell végezni azok összevonását. • 4) A látszattevékenységek lehető legnagyobb számban történő megszüntetése. • törlés • egyesítés

  28. 60. Példa Ábrázolja a közvetlen megelőzési lista alapján alátszattevékenységek számának minimalizálásával a legáttekinthetőbb, lehetőleg kereszteződés nélküli hálót!

  29. 60. Példa Ábrázolja a közvetlen megelőzési lista alapján alátszattevékenységek számának minimalizálásával a legáttekinthetőbb, lehetőleg kereszteződés nélküli hálót!

  30. 60. Példa Ábrázolja a közvetlen követési lista alapján alátszattevékenységek számának minimalizálásával a legáttekinthetőbb, lehetőleg kereszteződés nélküli hálót!

  31. 60. B D E Példa - új …

  32. 60. B F G Példa - új …

  33. 29. A háló dinamizálása • becslések • idők • végrehajtási • ráfordítási • költségek - erőforrások • időbecslések fajtái • determinisztikus • sztochasztikus

  34. Becslés • megfelelő személyek • tapasztalat • bevonás • cél és technika • egyensúly • erőforrások, idő - költség • pontosság

  35. Költségrendszerek optimuma

  36. Pontossági szintek • intuíció • óriási tévedések • gyors • durva nagyságrend (ROM) • nagy szórás • tapasztalat (korábbi tapasztalat) • részletes • lentről felfelé • végtermék részletes ismerete, specifikációja

  37. Becslési technikák • szakaszos • egyetlen szakasz = reális tervezési horizont • ROM és részletes együtt • fáziskapu-fejlesztés • arányos felosztás • fentről lefelé • korábbi hasonló projektek módosított tapasztalatai • szakaszossal kombinálva • részletes • parametrikus

  38. Parametrikus - tapasztalati • BUÉK 20: 2010.01.02 • hossz: 19.512 km   • szint: 847 m   • szintidő: 6 óra

  39. Durva becslés - példa

  40. Parametrikus becslés • SOTE túra • 4 km/óra • 100m szintre +10 perc • 10 perc pihenő/óra • Seattle-Florida kerékpárosok (két hónap) • 128 km/nap • 5335 km • 320 km hegyi szakasz: 48km/nap • +10% időjárás

  41. Forrás • intuitív becslés • részvételen alapuló becslés • tapasztalaton alapuló becslés (analógia) • előírásokon, számításokon alapuló becslések • építőipari normák • informatika • gépészeti normák • technológiai • gyártási • naptári (munkarend) • statisztikai és analitikus módszerek

  42. Hibák • „Találkozás a liftben” • becslés az összes specifikáció ismerete nélkül • becslés ≠ árajánlat • túlzás (kockázat) • tartalékelemzés (+esemény, +tevékenység)

  43. 46. sztochasztikus (PERT) • tevékenységek • béta eloszlás • E(Di) • V(Di) • teljes lánc • normál eloszlás • E(TPT) • V(TPT) • példa • mire kell vigyázni?

  44. 30. A háló dinamizálása megfontolások, tanácsok • specifikáció • referencia • mások megfigyelése • munkafeladok lebontása • munkatársak becslése • naptári dátumok • reális kapacitás korlátok

  45. 36. CPM • tevékenység-élű hálók elemzése • két elem • számítási elv • ábrázolás

  46. A B CPM/cost és CPM/time

  47. Afrikai munka • repülőjegy (3 hét) • munkavállalói vízum (min. 10 nap - 2 hét) • erkölcsi bizonyítvány (max. 8 nap postázva- 10 nap) • védőoltások (min. 10 nap – 2 hét) • Hepatitis A • Tetanus • Typhus • Malária, Sárgaláz • Hepatitis B (1 hónap) • stb.

  48. 2 hét Esemény korai bekövetkezte • Mikor mondhatom, hogy készen állok? 3 hét 2 hét 10 nap

  49. 37. Esemény korai bekövetkezte 48

  50. Mikor kell elkezdenem felkészülni? 2 hét 3 hét 3 hét 3 hét 3 hét 3 hét 3 hét 2 hét 2 hét 2 hét 2 hét 2 hét 2 hét 10 nap Esemény késői bekövetkezte
