COLONOSCOPIA VIRTUAL CTC. HOSPITAL NOSTRA SENYORA DE MERITXELL. ANDORRA. COLONOSCOPIA VIRTUAL CTC. FUNDAMENTOS. La colonoscopia virtual por TC, se basa en la diferencia de contraste existente entre la pared colónica y su luz, distendida con un contraste negativo (gas).

Download Presentation

COLONOSCOPIA VIRTUAL CTC

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Colonoscopia virtual ctc

COLONOSCOPIA VIRTUALCTC

HOSPITAL NOSTRA SENYORA DE MERITXELL.

ANDORRA.


Colonoscopia virtual ctc1

COLONOSCOPIA VIRTUALCTC

FUNDAMENTOS

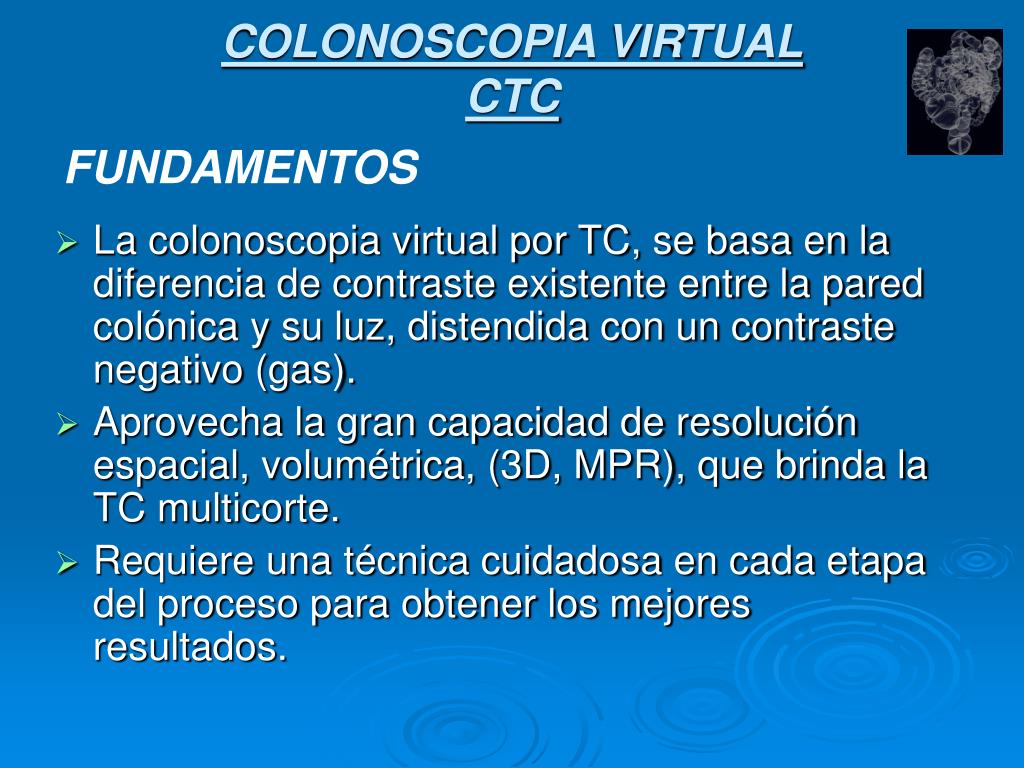

  • La colonoscopia virtual por TC, se basa en la diferencia de contraste existente entre la pared colónica y su luz, distendida con un contraste negativo (gas).

  • Aprovecha la gran capacidad de resolución espacial, volumétrica, (3D, MPR), que brinda la TC multicorte.

  • Requiere una técnica cuidadosa en cada etapa del proceso para obtener los mejores resultados.


Colonoscopia virtual ctc2

COLONOSCOPIA VIRTUALCTC

  • TECNICA

    • Preparación: El objetivo es lograr la menor cantidad de material fecal y liquido residual posible. Se basa en:

      • Dieta de bajo residuo.

      • Preparación catártica. (se tiende a abandonar).

      • Marcaje de heces y liquido residual con contraste positivo (“Gastrografin”, Bario)

EL marcaje de las heces y líquido resultan indispensables para una evaluación satisfactoria.


Colonoscopia virtual ctc3

COLONOSCOPIA VIRTUALCTC

  • TECNICA

    • Distensión

      • Se puede realizar con aire ambiente, o con Co2.

      • La administración del gas ha de ser cuidadosa, a tolerancia, utilizando sondas flexibles de bajo calibre, preferiblemente sin balón, o llenándolo con aire y a bajo volumen,

      • La distensión con Co2 es mejor tolerada, más uniforme pero más costosa.

      • La administración de antiespasmódicos es controversial.


Colonoscopia virtual ctc4

COLONOSCOPIA VIRTUALCTC

  • TECNICA

    • Adquisición:

      • Es indispensable el uso de un scanner multicorte, de al menos 16 filas de detectores.

      • Requiere colimación fina (submilimétrica).

      • Baja dosis (50 a 100 mAs) (120 kVp)

      • Adquisición en decúbito supino y prono. (indispensable)

      • La administración de contraste Iodado endovenoso, se limita a pacientes sintomáticos o con una lesión maligna conocida.


Colonoscopia virtual ctc5

COLONOSCOPIA VIRTUALCTC

  • TECNICA

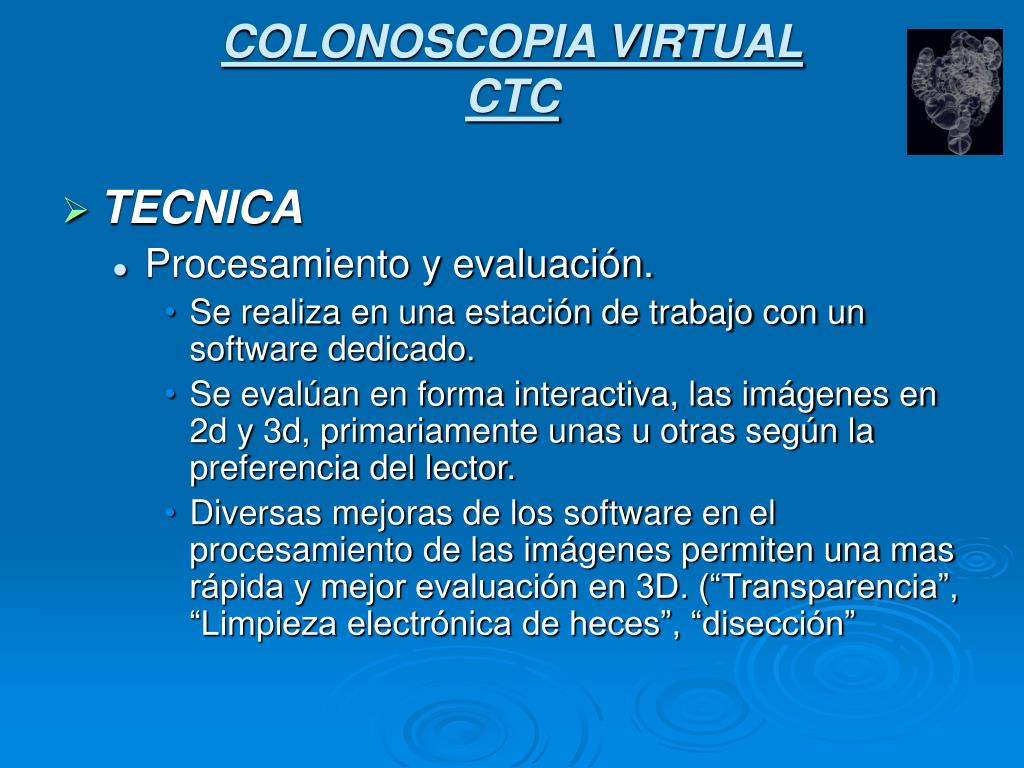

    • Procesamiento y evaluación.

      • Se realiza en una estación de trabajo con un software dedicado.

      • Se evalúan en forma interactiva, las imágenes en 2d y 3d, primariamente unas u otras según la preferencia del lector.

      • Diversas mejoras de los software en el procesamiento de las imágenes permiten una mas rápida y mejor evaluación en 3D. (“Transparencia”, “Limpieza electrónica de heces”, “disección”


Colonoscopia virtual ctc6

COLONOSCOPIA VIRTUALCTC

  • TECNICA

    • El protocolo utilizado en nuestro centro, comprende:

      • Preparación sin catárticos, con dieta de bajo residuo, y marcaje con “Gastrografin”

      • Distensión con aire ambiente de forma manual.

      • No uso de antiespasmódicos.

      • Adquisición en scanner “Aquillion 32” de la marca “Toshiba”.

      • Supino y Prono con

        • kVp 120

        • mAs 50 a 100 (Técnica de “Modulación de dosis”)

        • .Thk: 1 mm (reconstrucción)

    • Estación de trabajo “Vítrea 2” de “Vital Image”.


Colonoscopia virtual ctc7

COLONOSCOPIA VIRTUALCTC

  • CAUSAS DE ERRORES

    • Los errores o “pitfalls” en CTC, se pueden agrupar en dos grandes bloques,

      • Errores de percepción.

        • Incapacidad para percibir un hallazgo patológico. (falsos negativos), afecta la sensibilidad

      • Errores de interpretación.

        • Conceder un valor equivocado a un determinado hallazgo. (falsos positivos y negativos), afecta especialmente a la especificidad.

    • Tanto los errores de percepción como de interpretación se encuentran modulados o inducidos por factores técnicos del procedimiento, de la forma de evaluación y factores personales del lector.


Colonoscopia virtual ctc8

FACTORES TECNICOS

PREPARACION

HECES RESIDUALES

LIQUIDO RESIDUAL

DISTENSION

DISTENSION INSUFICIENTE

ESPASMOS

ADQUISICION

AUMENTO DEL RUIDO DE LA IMAGEN.

ARTEFACTO DE MOVIENTO

ESCALONAMIENTO

ARTEFACTO METALICO

FACTORES DE LA TECNICA DE EVALUACION

Valores de ventana

Artefactos de reconstrucción 3D

FACTORES PERSONALES

APTITUD DEL LECTOR

EXPERIENCIA

FATIGA DE LECTURA

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC


Colonoscopia virtual ctc9

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC

Factores técnicos

Artefacto de ruido

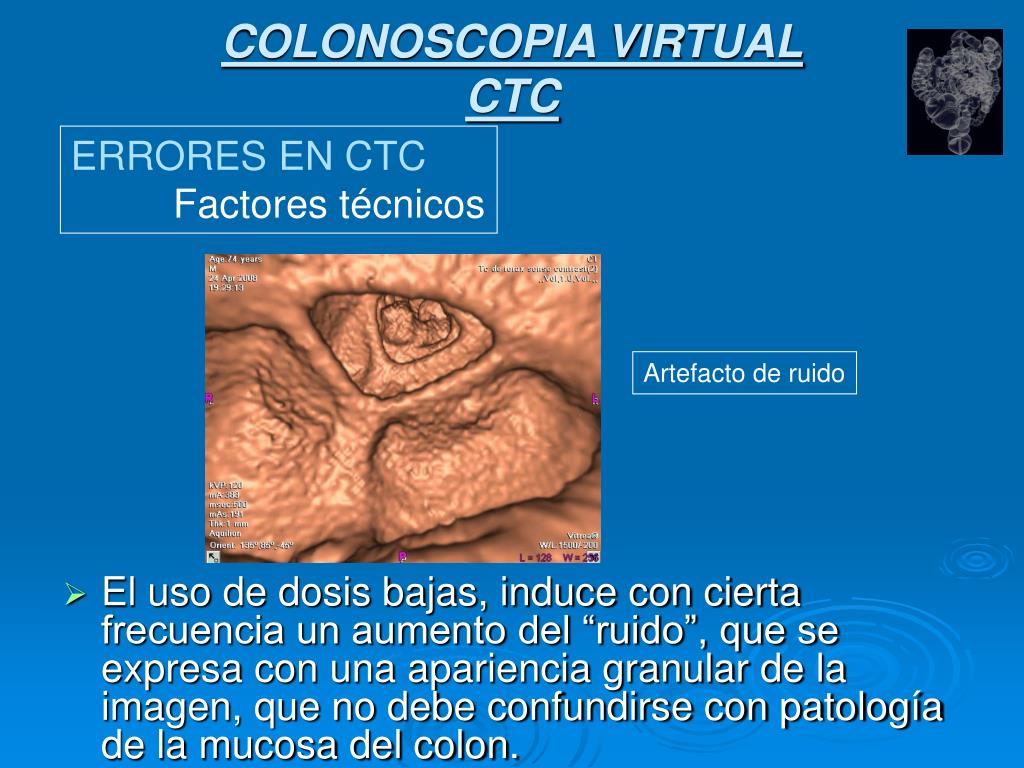

  • El uso de dosis bajas, induce con cierta frecuencia un aumento del “ruido”, que se expresa con una apariencia granular de la imagen, que no debe confundirse con patología de la mucosa del colon.


Colonoscopia virtual ctc10

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC

Factores técnicos

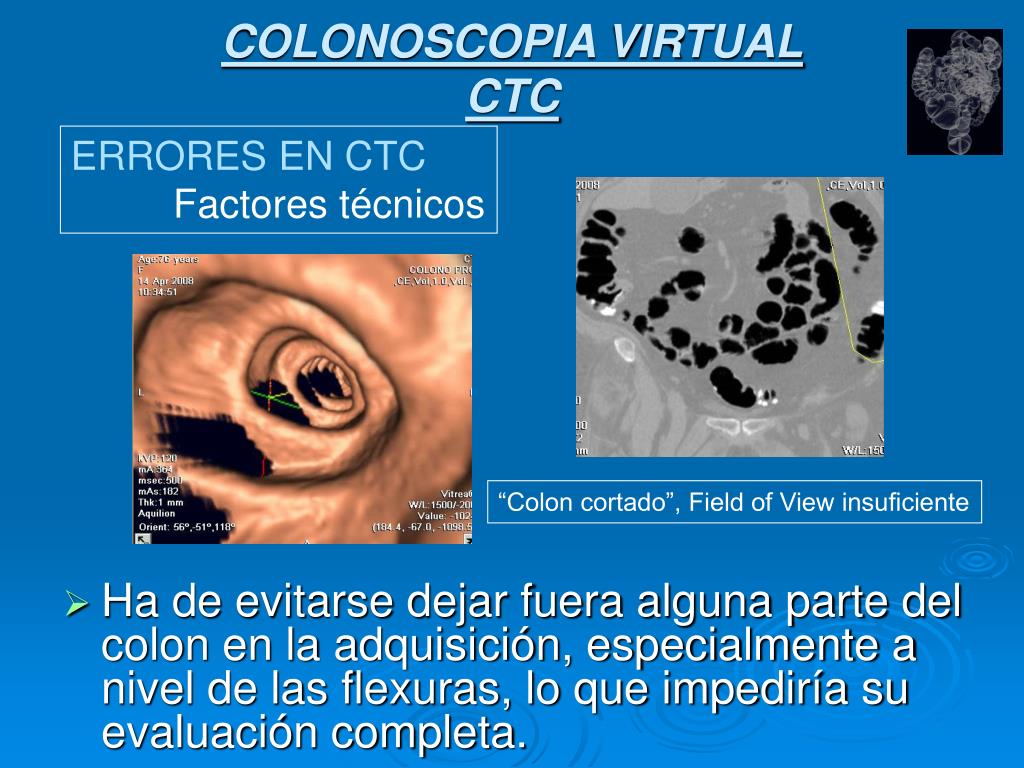

  • Ha de evitarse dejar fuera alguna parte del colon en la adquisición, especialmente a nivel de las flexuras, lo que impediría su evaluación completa.

“Colon cortado”, Field of View insuficiente


Colonoscopia virtual ctc11

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC

Factores técnicos

Artefacto de escalonado

  • Los artefactos de la adquisición como el de escalonado, y los de reconstrucción son poco frecuentes con los equipos actuales.


Colonoscopia virtual ctc12

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC

Factores de la técnica de evaluación

Lipoma de la pared colónica, simula un pólipo.

  • Es imprescindible evaluar el set de imágenes 3d Y 2d, con diferentes niveles de ventana, tanto para demostrar el contorno de la pared del colon, como con ventana para partes blandas, lo que permite caracterizar la alteración. Las diferentes ventanas influyen en la medición de las lesiones.


Colonoscopia virtual ctc13

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC

-DE PERCEPCION

CAUSAS

-Distensión insuficiente.

-Liquido residual.

-Puntos ciegos.


Colonoscopia virtual ctc14

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC

-DE PERCEPCION

  • La distensión insuficiente imposibilita la evaluación en 3d, al impedir la “navegación”, e induce a errores de percepción y de interpretación al producir un aspecto engrosado y redondeado de los pliegues.


Colonoscopia virtual ctc15

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC

-DE PERCEPCION

  • La distensión insuficiente se soluciona

    • Revisando los topogramas previos a la adquisición y administrando más gas cuando sea necesario.

    • Debe demostrarse satisfactoriamente todo el colon al menos en una de las posiciones.

    • En ocasiones es útil realizar un adquisición adicional en decúbito lateral o repetirla luego de unos minutos al reacomodarse el gas.


Colonoscopia virtual ctc16

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC

-DE PERCEPCION

El liquido residual puede ocultar una lesión en una de las posiciones, pero habitualmente la deja al descubierto en la contraria, a menos que sea muy abundante.

Debe marcarse el liquido y las heces con contraste.

  • En pacientes no marcados, la administración de contraste ev, ayuda a diferenciar lesiones de la pared.


Colonoscopia virtual ctc17

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC

-DE PERCEPCION

Puntos ciegos

1-Inicio de la navegación desde el recto.

No se demuestran alteraciones.

Debe examinarse el 3d en ambos sentidos, en las dos posiciones, debe revisarse en varias direcciones con la “cámara” en las flexuras, ciego y recto.

1


Colonoscopia virtual ctc18

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC

-DE PERCEPCION

Puntos ciegos

2-Vista reversa, es evidente un pólipo adyacente al margen anal derecho.

3

2

3-Reconstrucción multiplanar


Colonoscopia virtual ctc19

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC

-DE PERCEPCION

Puntos ciegos

Flexura esplénica, vista anterograda….PERO……..


Colonoscopia virtual ctc20

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC

-DE PERCEPCION

Puntos ciegos

…..En la navegación retrograda.

Pólipo avanzado en la flexura esplénica


Colonoscopia virtual ctc21

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC

-DE PERCEPCION

Puntos ciegos

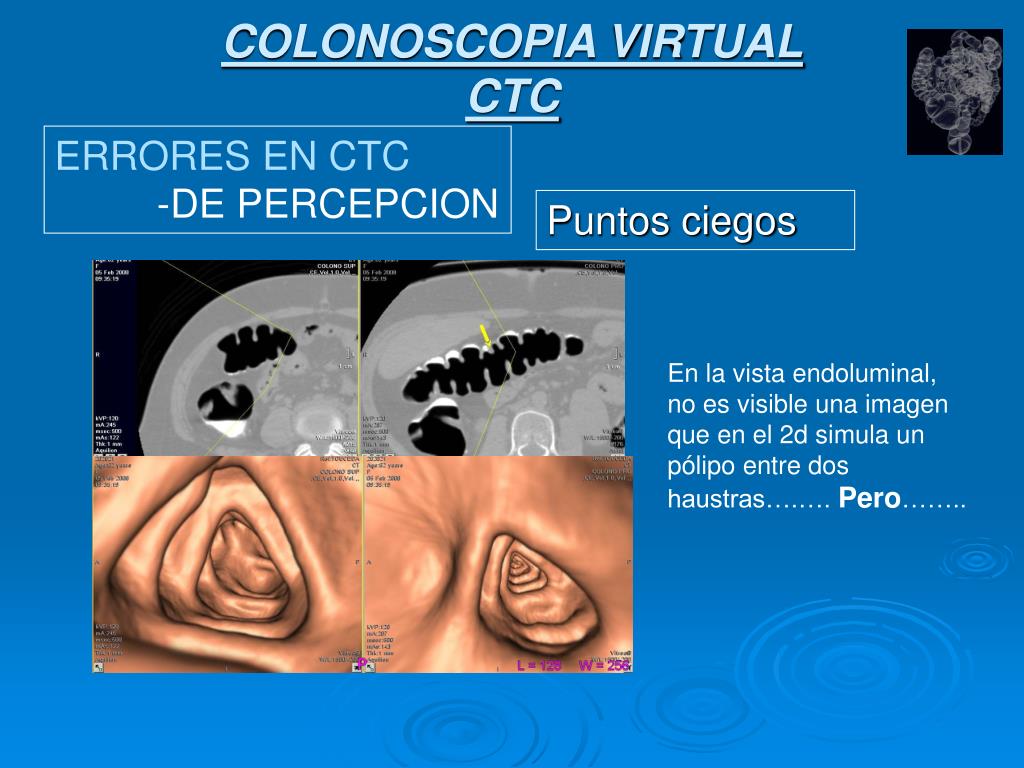

En la vista endoluminal,

no es visible una imagen

que en el 2d simula un pólipo entre dos haustras….…. Pero……..


Colonoscopia virtual ctc22

COLONOSCOPIA VIRTUALCTC

ERRORES EN CTC

-DE PERCEPCION

Puntos ciegos

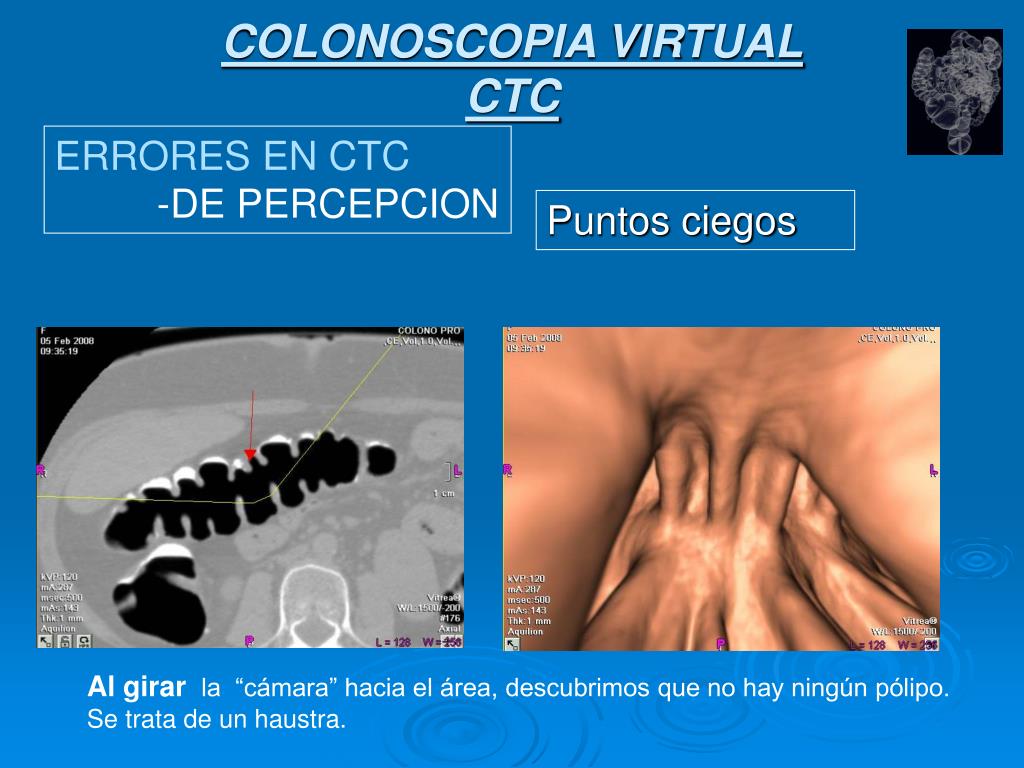

Al girar la “cámara” hacia el área, descubrimos que no hay ningún pólipo.

Se trata de un haustra.
