第十一章虚拟局域网


5340746

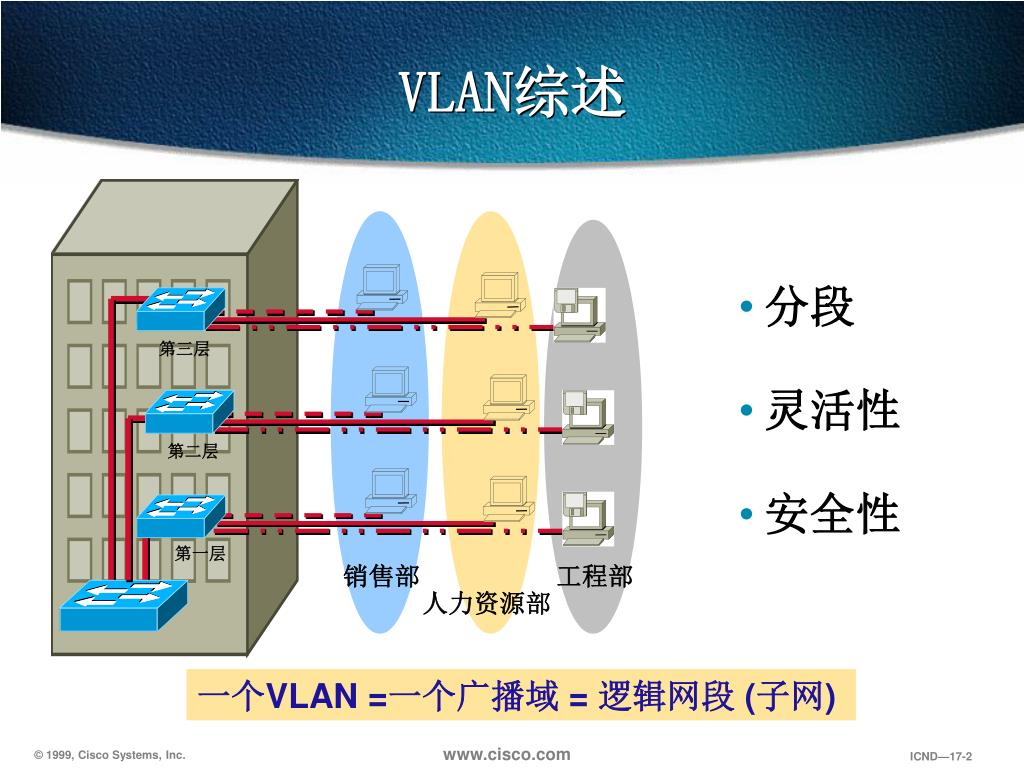

VLAN综述

  • 分段

  • 灵活性

  • 安全性

第三层

第二层

第一层

销售部

工程部

人力资源部

一个VLAN =一个广播域 = 逻辑网段 (子网)


5340746

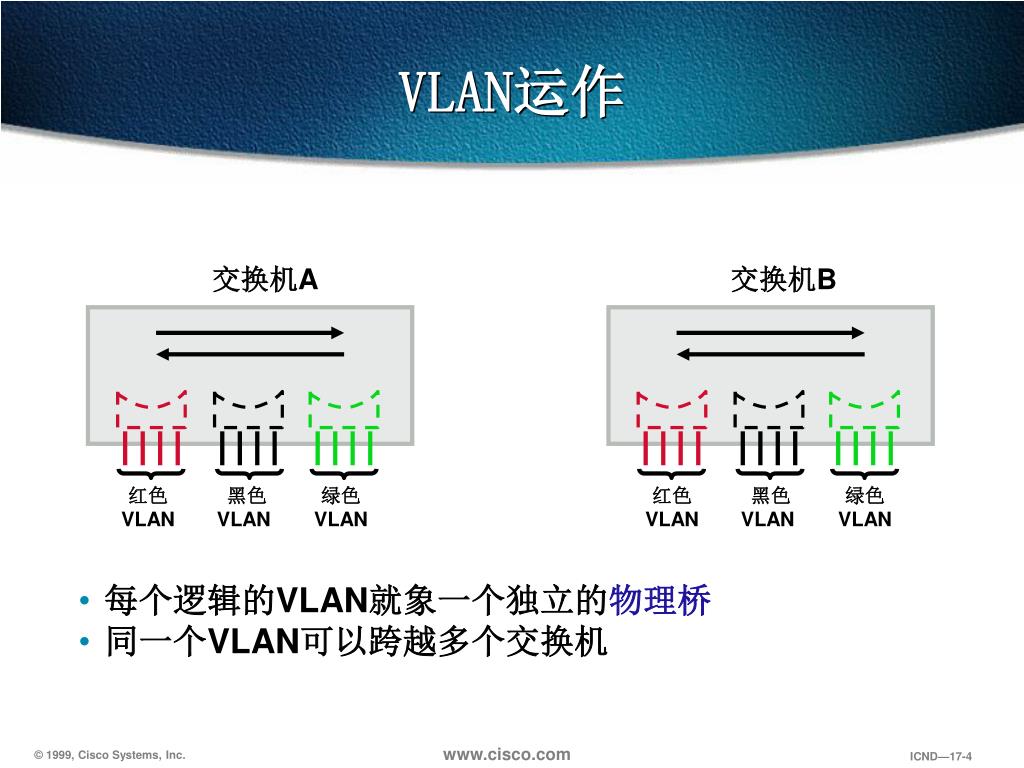

VLAN运作

交换机 A

红色

VLAN

黑色

VLAN

绿色

VLAN

  • 每个逻辑的VLAN就象一个独立的物理桥

  • 交换机上的每一个端口都可以分配给不同的VLAN

  • 默认的情况下,所有的端口都属于VLAN1(Cisco)


5340746

VLAN运作

交换机A

交换机B

红色

VLAN

黑色

VLAN

绿色

VLAN

红色

VLAN

黑色

VLAN

绿色

VLAN

  • 每个逻辑的VLAN就象一个独立的物理桥

  • 同一个VLAN可以跨越多个交换机


5340746

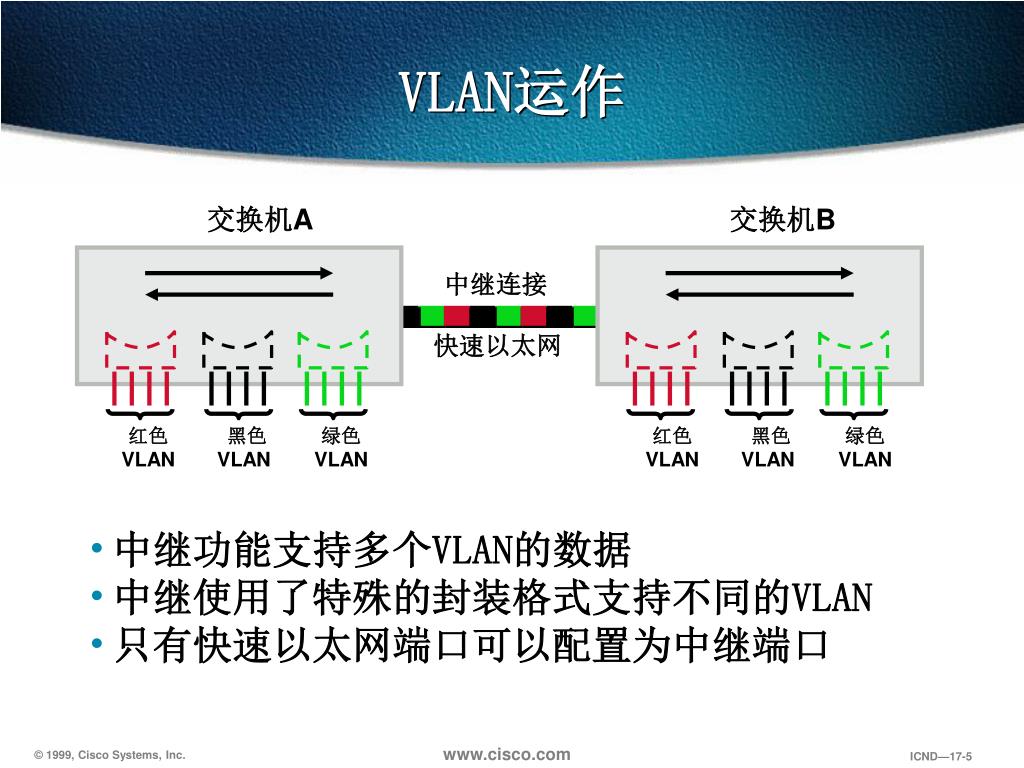

VLAN运作

交换机A

交换机B

中继连接

快速以太网

红色

VLAN

黑色

VLAN

绿色

VLAN

红色

VLAN

黑色

VLAN

绿色

VLAN

  • 中继功能支持多个VLAN的数据

  • 中继使用了特殊的封装格式支持不同的VLAN

  • 只有快速以太网端口可以配置为中继端口

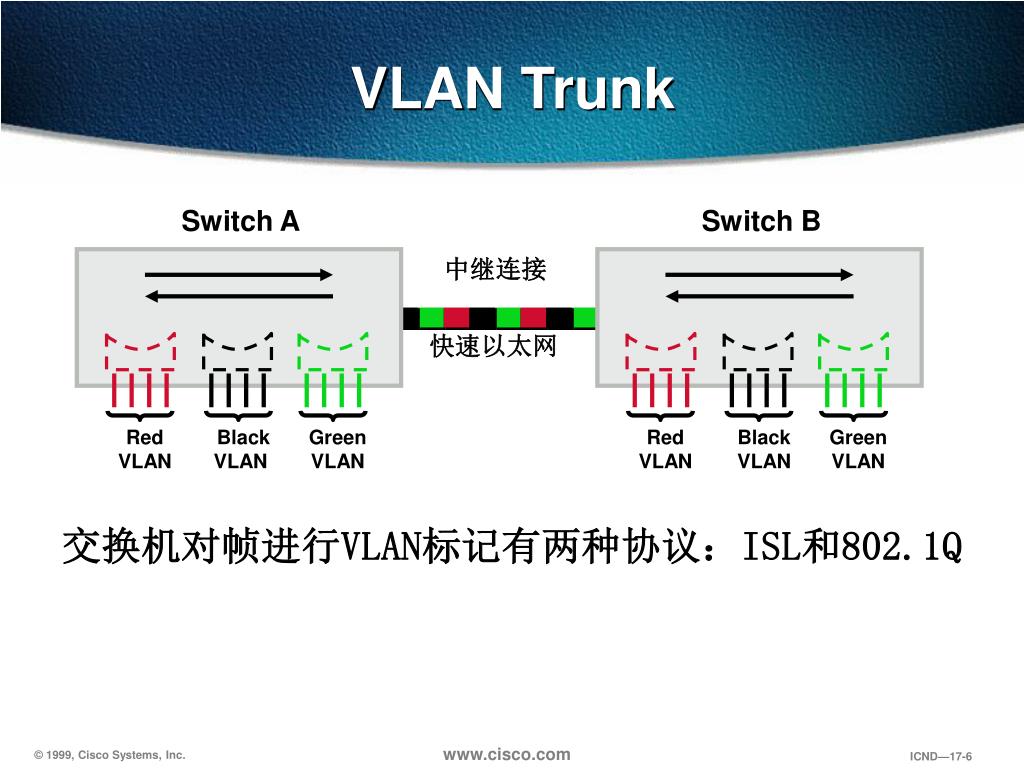

Vlan trunk

Switch A

Red

VLAN

Black

VLAN

Green

VLAN

VLAN Trunk

Switch B

中继连接

快速以太网

Red

VLAN

Black

VLAN

Green

VLAN

交换机对帧进行VLAN标记有两种协议:ISL和802.1Q


Vlan trunk cont

VLAN Trunk(cont.)

VLAN中继:对于多个VLAN交换机来说,VLAN干线就是两个交换机之间的连接,它在两个或两个以上的VLAN之间传输通信。每个交换机必须确定它所收到的帧属于哪个VLAN。

一个交换机的任何端口都必须属于且只能属于一个VLAN,但当端口配置成trunk干线后,该端口就失去了它自身的VLAN标识,可以为该交换机内的所有VLAN传输数据。


Isl cisco

ISL标识(Cisco私有)

ISL的中继功能使得VLAN信息可以穿越中继线

  • 通过硬件(ASIC)实现

  • ISL标识不会出现在工作站,客户端并不知道ISL的封装信息

  • 在交换机或路由器与交换机之间,在交换机与具有ISL网卡的服务器之间可以实现

进入中继线前加上VLAN标识

ISL支持VLAN的标识

离开中继线后去掉VLAN标识


5340746

VLAN

BPDU

ISL封装

CRC

4 bytes

ISL 头

26 bytes

以太帧数据

DA

Type

User

SA

LEN

AAAA03

HSA

VLAN

BPDU

INDEX

RES

BPDU

  • 用ISL头与CRC进行帧封装

  • 可以支持多个VLAN (1024)

  • VLAN号

  • BPDU控制位


Isl cont

ISL封装(cont.)

DA

Type

User

SA

LEN

AAAA03

HSA

VLAN

BPDU

INDEX

RES

BPDU

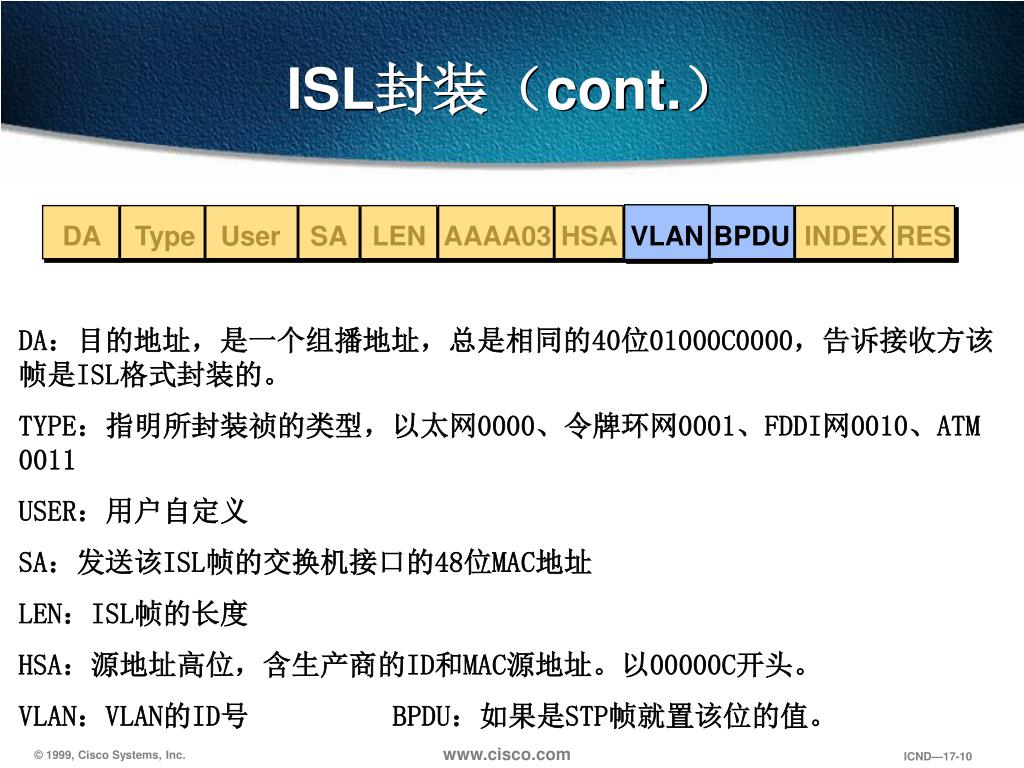

DA:目的地址,是一个组播地址,总是相同的40位01000C0000,告诉接收方该帧是ISL格式封装的。

TYPE:指明所封装祯的类型,以太网0000、令牌环网0001、FDDI网0010、ATM 0011

USER:用户自定义

SA:发送该ISL帧的交换机接口的48位MAC地址

LEN:ISL帧的长度

HSA:源地址高位,含生产商的ID和MAC源地址。以00000C开头。

VLAN:VLAN的ID号 BPDU:如果是STP帧就置该位的值。


Ieee 802 1q

IEEE公共帧标记协议802.1Q

如果要跨越cisco交换机和其他厂商的交换机来建立多个VLAN,必须使用802.1Q协议

VLAN Tag added by incoming port

802.1Q VLAN identifier

VLAN Tag stripped by forwarding port


5340746

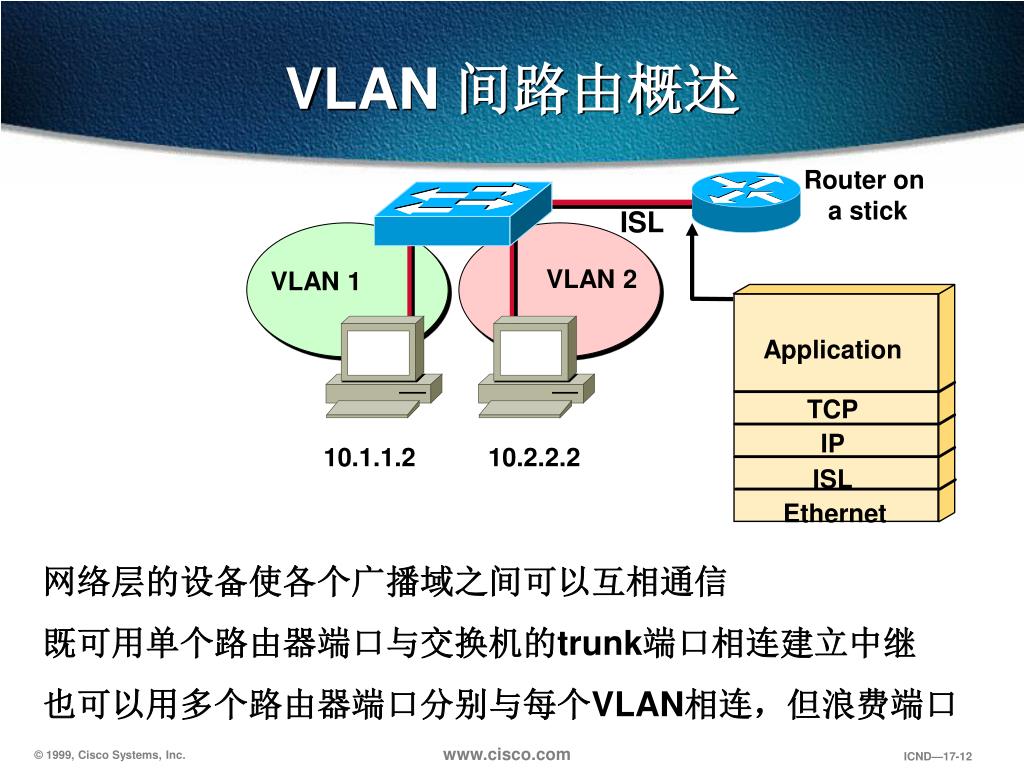

VLAN 间路由概述

Router on a stick

ISL

VLAN 2

VLAN 1

Application

TCP

IP

10.1.1.2

10.2.2.2

ISL

Ethernet

网络层的设备使各个广播域之间可以互相通信

既可用单个路由器端口与交换机的trunk端口相连建立中继

也可以用多个路由器端口分别与每个VLAN相连,但浪费端口


5340746

创建一个VLAN

Catalyst 1900

wg_sw_1900(config)#vlan vlan_# [name vlan_name]

wg_sw_1900#configure terminal

Enter configuration commands, one per line. End with CNTL/Z

wg_sw_1900(config)#vlan 9 name switchlab2

Catalyst 2950

wg_sw_2950#vlan database

wg_sw_2950(vlan)#vlan vlan_# [name vlan_name]

wg_sw_2950#vlan databasewg_sw_ 2950(vlan)#vlan 9 name switchlab2wg_sw_ 2950(vlan)#exit


5340746

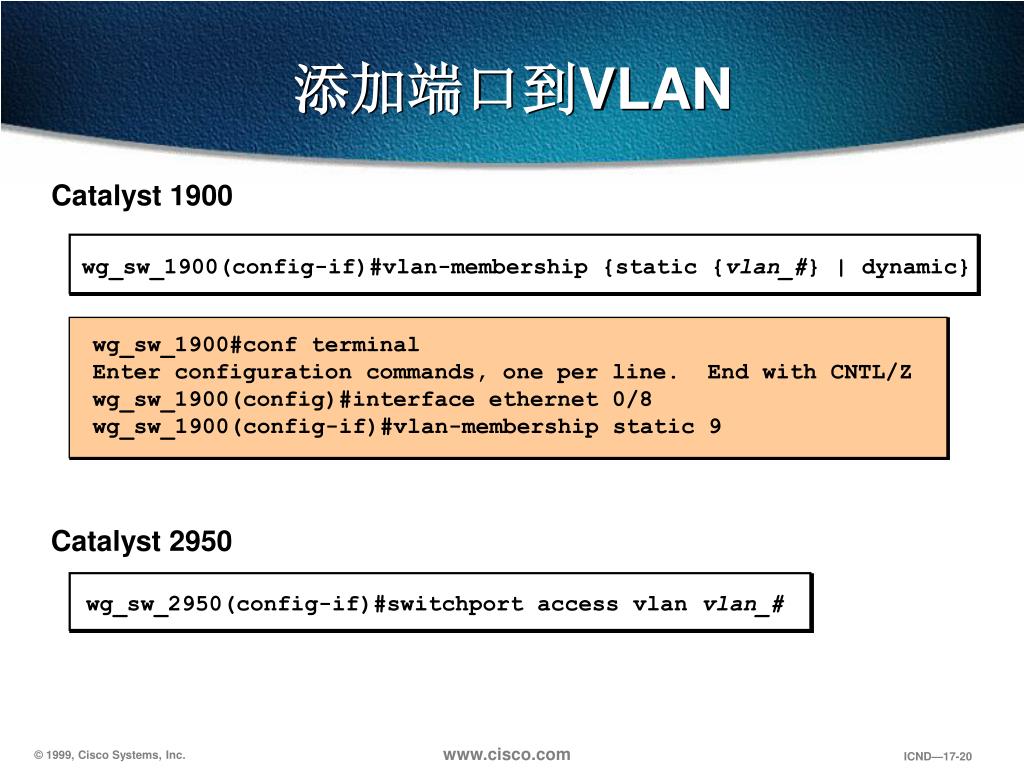

添加端口到VLAN

Catalyst 1900

wg_sw_1900(config-if)#vlan-membership {static {vlan_#} | dynamic}

wg_sw_1900#conf terminal

Enter configuration commands, one per line. End with CNTL/Z

wg_sw_1900(config)#interface ethernet 0/8

wg_sw_1900(config-if)#vlan-membership static 9

Catalyst 2950

wg_sw_2950(config-if)#switchport access vlan vlan_#


5340746

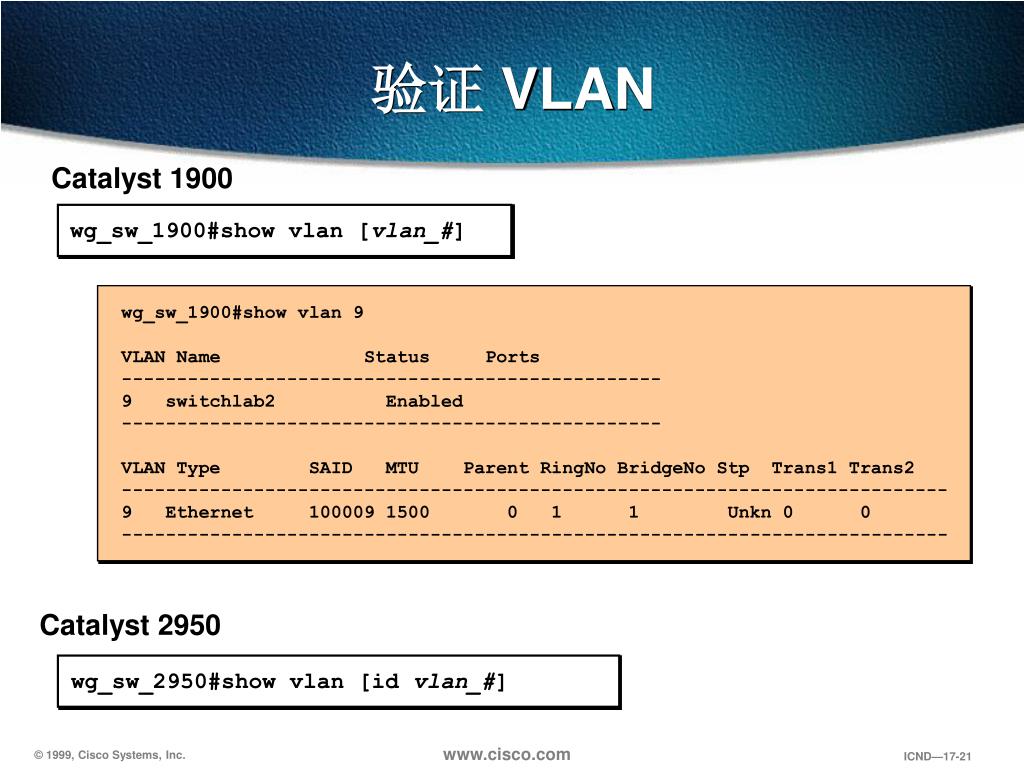

验证 VLAN

Catalyst 1900

wg_sw_1900#show vlan [vlan_#]

wg_sw_1900#show vlan 9

VLAN Name Status Ports

-------------------------------------------------

9 switchlab2 Enabled

-------------------------------------------------

VLAN Type SAID MTU Parent RingNo BridgeNo Stp Trans1 Trans2

---------------------------------------------------------------------------

9 Ethernet 100009 1500 0 1 1 Unkn 0 0

---------------------------------------------------------------------------

Catalyst 2950

wg_sw_2950#show vlan [id vlan_#]


5340746

验证 VLAN

wg_sw_1900#show vlan-membership

wg_sw_1900#show vlan-membership

Port VLAN Membership Type Port VLAN Membership Type

--------------------------- ------------------------------

1 5 Static 13 1 Static

2 1 Static 14 1 Static

3 1 Static 15 1 Static

4 1 Static 16 1 Static

5 1 Static 17 1 Static

6 1 Static 18 1 Static

7 1 Static 19 1 Static

8 9 Static 20 1 Static

Note: port 1=e0/1, port 2=e0/2 .....


5340746

验证 VLAN

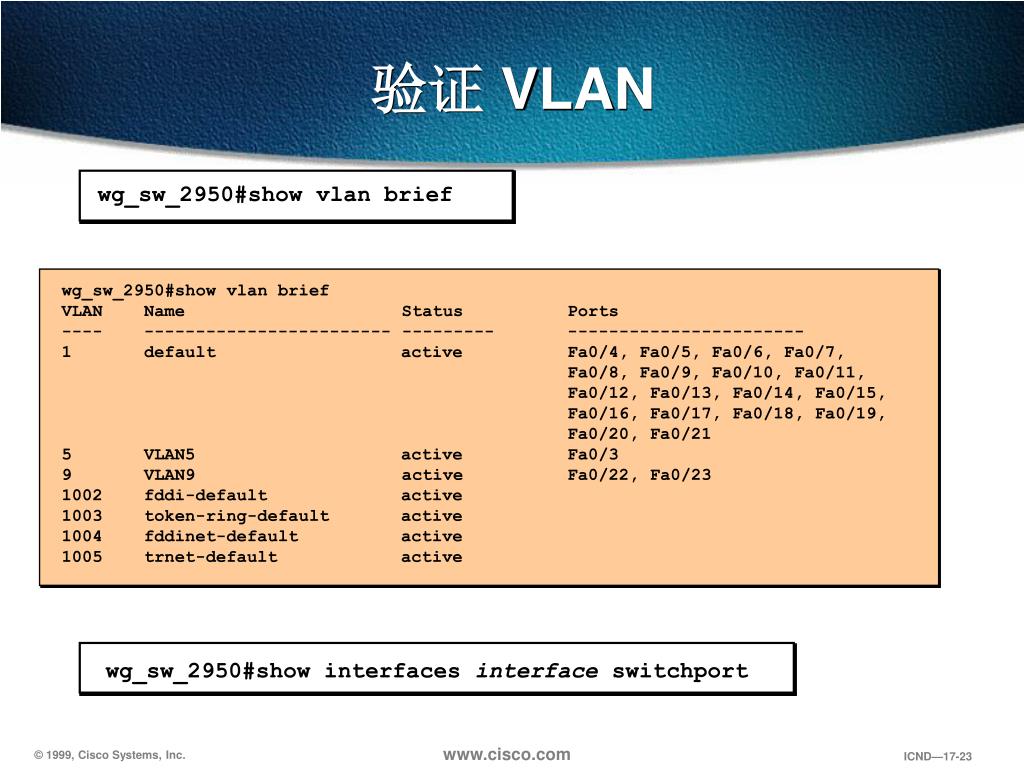

wg_sw_2950#show vlan brief

wg_sw_2950#show vlan brief

VLANName Status Ports

---------------------------- --------------------------------

1 defaultactive Fa0/4, Fa0/5, Fa0/6, Fa0/7,

Fa0/8, Fa0/9, Fa0/10, Fa0/11,

Fa0/12, Fa0/13, Fa0/14, Fa0/15,

Fa0/16, Fa0/17, Fa0/18, Fa0/19,

Fa0/20, Fa0/21

5 VLAN5active Fa0/3

9 VLAN9 activeFa0/22, Fa0/23

1002fddi-defaultactive

1003token-ring-defaultactive

1004fddinet-defaultactive

1005trnet-defaultactive

wg_sw_2950#show interfaces interface switchport


5340746

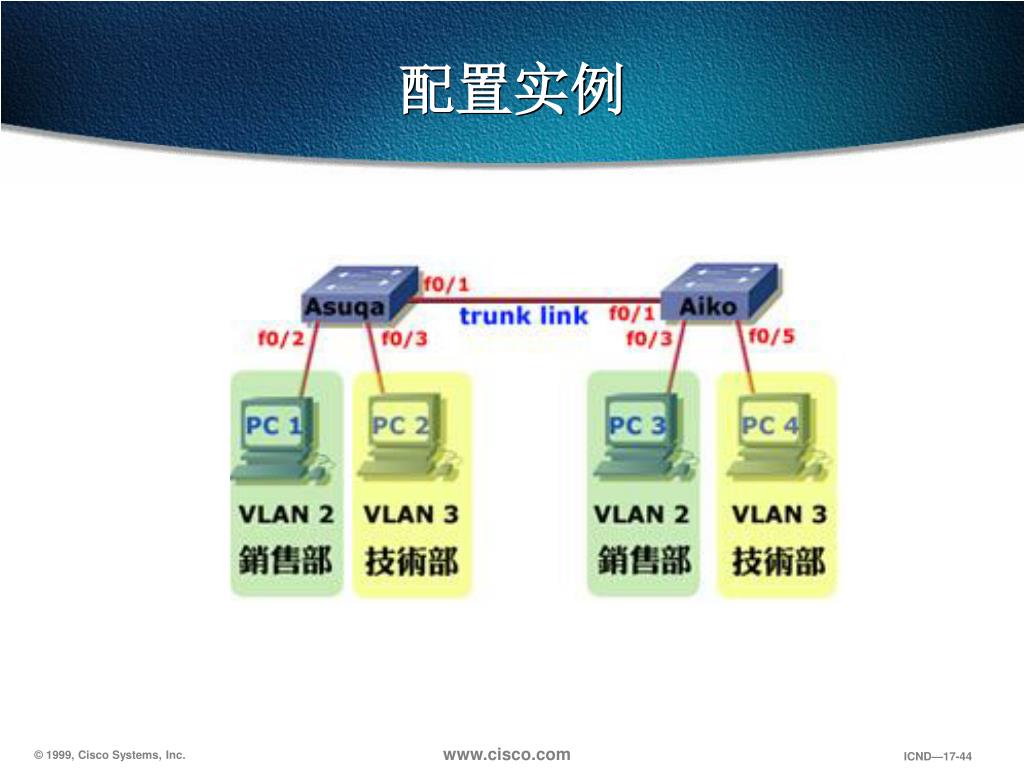

配置实例


5340746

配置实例Cont.

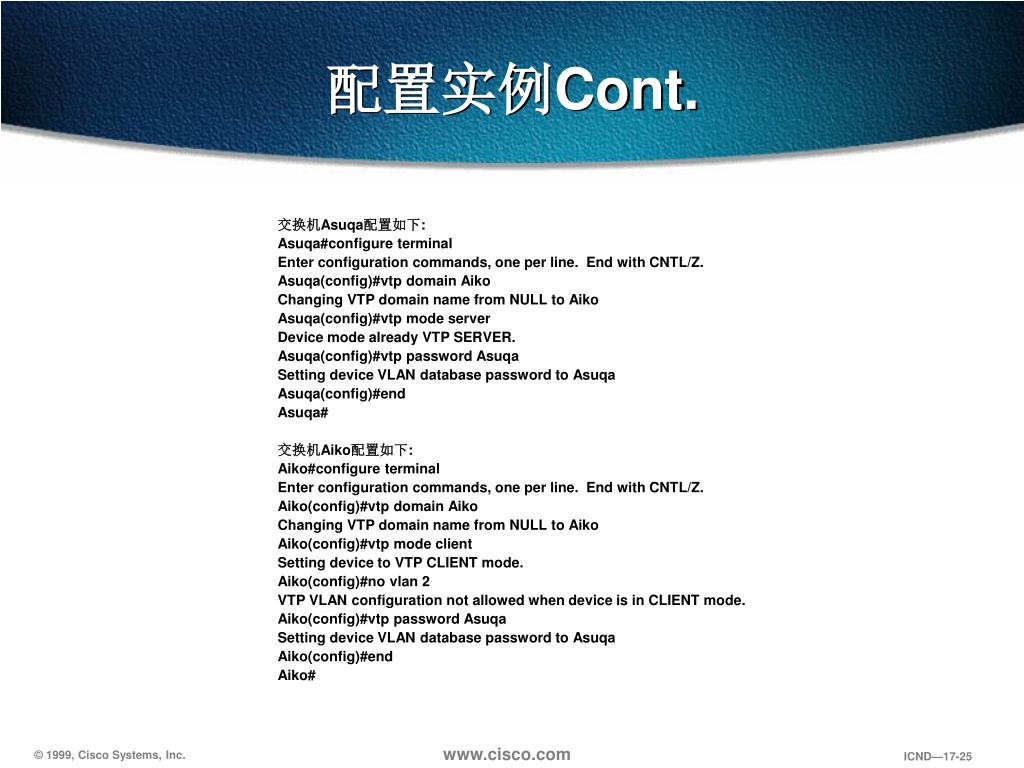

  • 交换机Asuqa配置如下:

  • Asuqa#configure terminal

  • Enter configuration commands, one per line. End with CNTL/Z.

  • Asuqa(config)#vtp domain Aiko

  • Changing VTP domain name from NULL to Aiko

  • Asuqa(config)#vtp mode server

  • Device mode already VTP SERVER.

  • Asuqa(config)#vtp password Asuqa

  • Setting device VLAN database password to Asuqa

  • Asuqa(config)#end

  • Asuqa#

  • 交换机Aiko配置如下:

  • Aiko#configure terminal

  • Enter configuration commands, one per line. End with CNTL/Z.

  • Aiko(config)#vtp domain Aiko

  • Changing VTP domain name from NULL to Aiko

  • Aiko(config)#vtp mode client

  • Setting device to VTP CLIENT mode.

  • Aiko(config)#no vlan 2

  • VTP VLAN configuration not allowed when device is in CLIENT mode.

  • Aiko(config)#vtp password Asuqa

  • Setting device VLAN database password to Asuqa

  • Aiko(config)#end

  • Aiko#


5340746

创建VTP域

Catalyst 1900

wg_sw_1900(config)#vtp [server | transparent | client] [domain domain-name] [trap {enable | disable}] [password password] [pruning {enable | disable}]

wg_sw_1900#configure terminal

Enter configuration commands, one per line. End with CNTL/Z

wg_sw_1900(config)#vtp transparent

wg_sw_1900(config)#vtp domain switchlab

Catalyst 2950

wg_sw_2950#vlan database

wg_sw_2950(vlan)#vtp [ server | client | transparent ]

wg_sw_2950(vlan)#vtp domain domain-name

wg_sw_2950(vlan)#vtp password password

wg_sw_2950(vlan)#vtp pruning

wg_sw_2950(vlan)#snmp-server enable traps vtp

wg_sw_2950(vlan)#exit


5340746

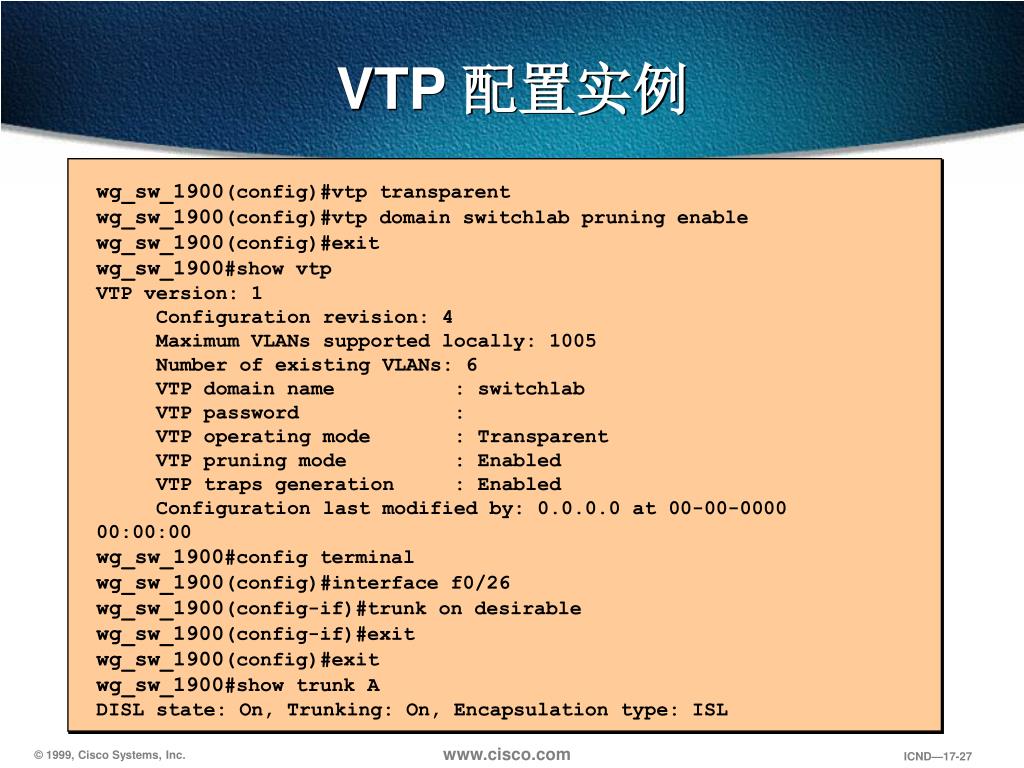

VTP 配置实例

wg_sw_1900(config)#vtp transparent

wg_sw_1900(config)#vtp domain switchlab pruning enable

wg_sw_1900(config)#exit

wg_sw_1900#show vtp

VTP version: 1

Configuration revision: 4

Maximum VLANs supported locally: 1005

Number of existing VLANs: 6

VTP domain name : switchlab

VTP password :

VTP operating mode : Transparent

VTP pruning mode : Enabled

VTP traps generation : Enabled

Configuration last modified by: 0.0.0.0 at 00-00-0000

00:00:00

wg_sw_1900#config terminal

wg_sw_1900(config)#interface f0/26

wg_sw_1900(config-if)#trunk on desirable

wg_sw_1900(config-if)#exitwg_sw_1900(config)#exitwg_sw_1900#show trunk A

DISL state: On, Trunking: On, Encapsulation type: ISL


5340746

验证VTP配置

wg_sw_1900#show vtp

wg_sw_1900#show vtp

VTP version: 1

Configuration revision: 4

Maximum VLANs supported locally: 1005

Number of existing VLANs: 6

VTP domain name : switchlab

VTP password :

VTP operating mode : Transparent

VTP pruning mode : Enabled

VTP traps generation : Enabled

Configuration last modified by: 10.1.1.40 at 00-00-0000 00:00:00


5340746

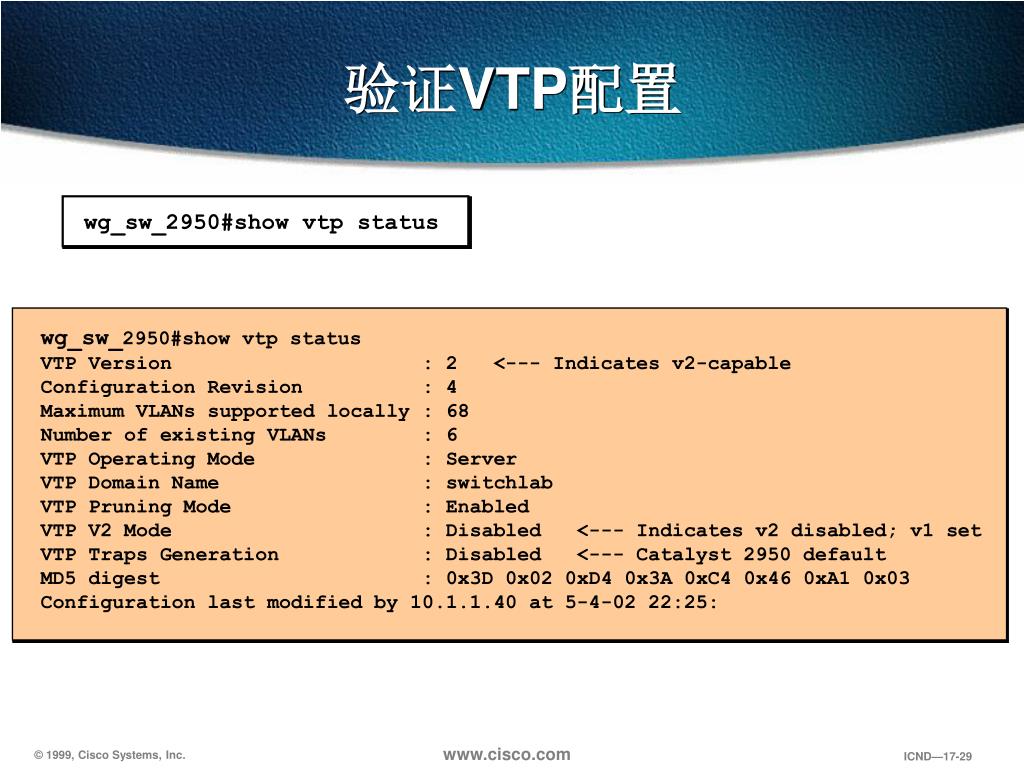

验证VTP配置

wg_sw_2950#show vtp status

wg_sw_2950#show vtp status

VTP Version : 2 <--- Indicates v2-capable

Configuration Revision : 4

Maximum VLANs supported locally : 68

Number of existing VLANs : 6

VTP Operating Mode : Server

VTP Domain Name : switchlab

VTP Pruning Mode : Enabled

VTP V2 Mode : Disabled <--- Indicates v2 disabled; v1 set

VTP Traps Generation : Disabled <--- Catalyst 2950 default

MD5 digest : 0x3D 0x02 0xD4 0x3A 0xC4 0x46 0xA1 0x03

Configuration last modified by 10.1.1.40 at 5-4-02 22:25:


Configuring 802 1q trunking

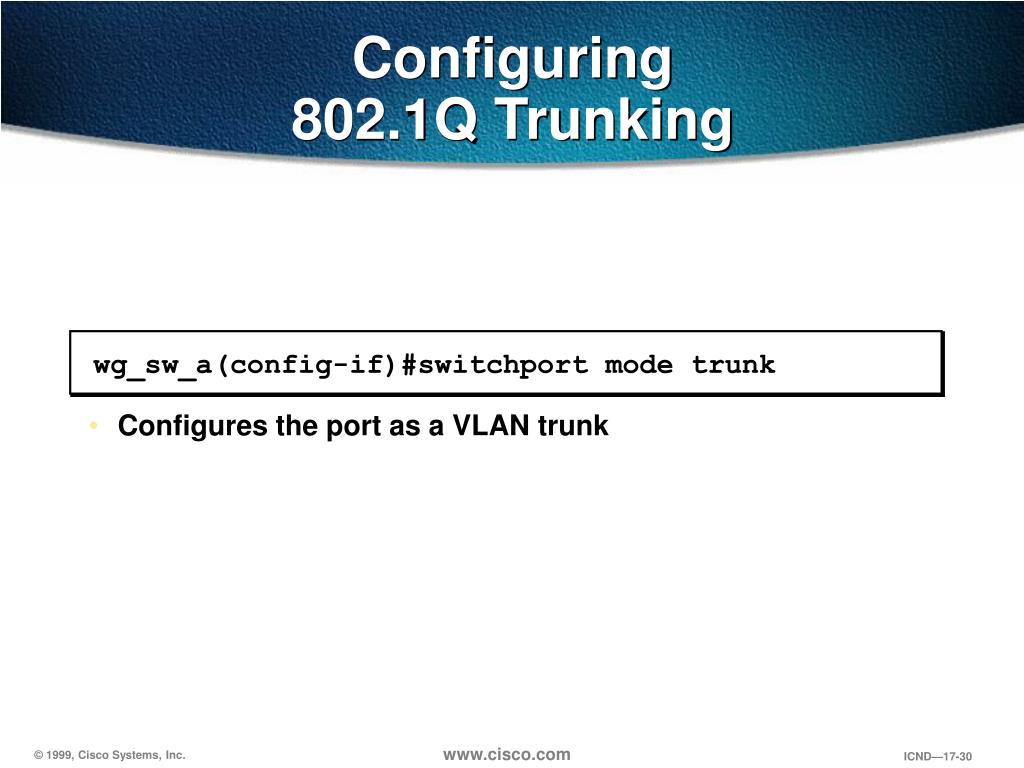

Configuring 802.1Q Trunking

wg_sw_a(config-if)#switchport mode trunk

  • Configures the port as a VLAN trunk


Configuring isl trunking

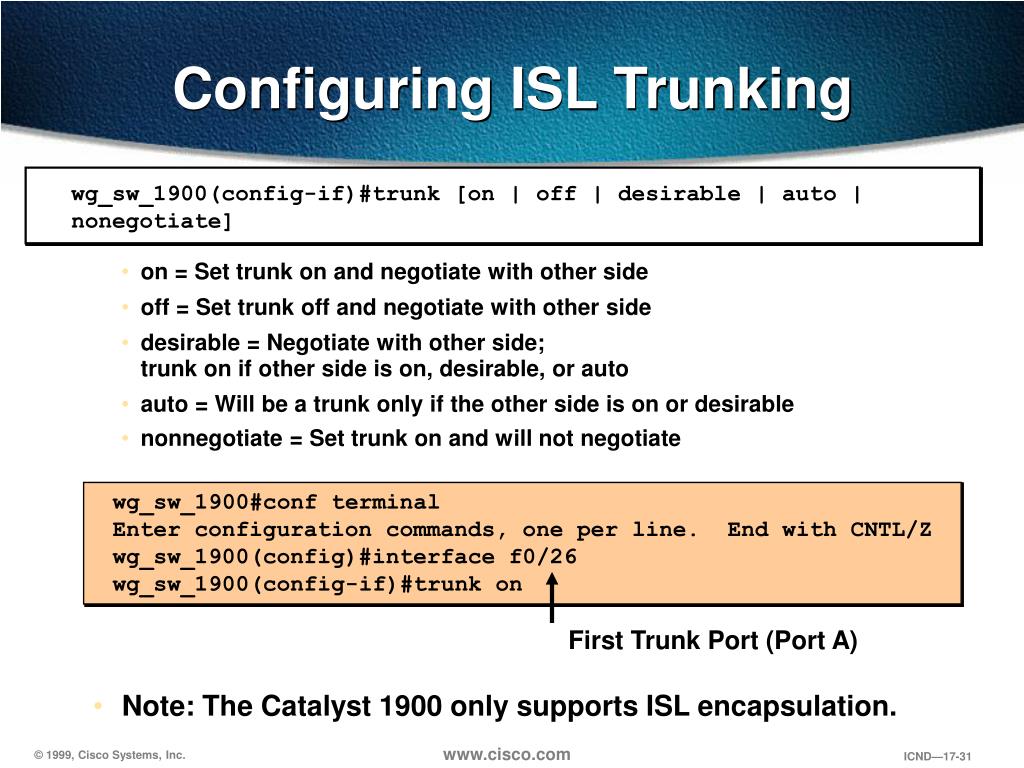

Configuring ISL Trunking

wg_sw_1900(config-if)#trunk [on | off | desirable | auto | nonegotiate]

  • on = Set trunk on and negotiate with other side

  • off = Set trunk off and negotiate with other side

  • desirable = Negotiate with other side; trunk on if other side is on, desirable, or auto

  • auto = Will be a trunk only if the other side is on or desirable

  • nonnegotiate = Set trunk on and will not negotiate

wg_sw_1900#conf terminal

Enter configuration commands, one per line. End with CNTL/Z

wg_sw_1900(config)#interface f0/26

wg_sw_1900(config-if)#trunk on

First Trunk Port (Port A)

  • Note: The Catalyst 1900 only supports ISL encapsulation.

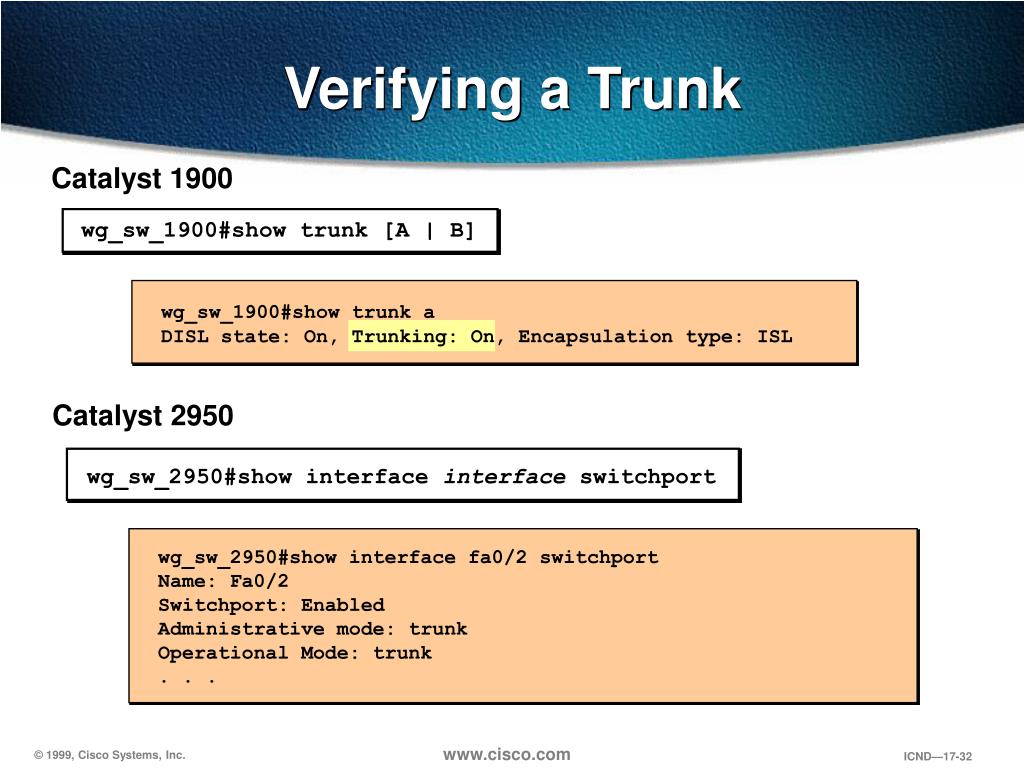

Verifying a trunk

Verifying a Trunk

Catalyst 1900

wg_sw_1900#show trunk [A | B]

wg_sw_1900#show trunk a

DISL state: On, Trunking: On, Encapsulation type: ISL

Catalyst 2950

wg_sw_2950#show interface interface switchport

wg_sw_2950#show interface fa0/2 switchport

Name: Fa0/2

Switchport: Enabled

Administrative mode: trunk

Operational Mode: trunk

. . .


Executing adds moves and changes for vlans

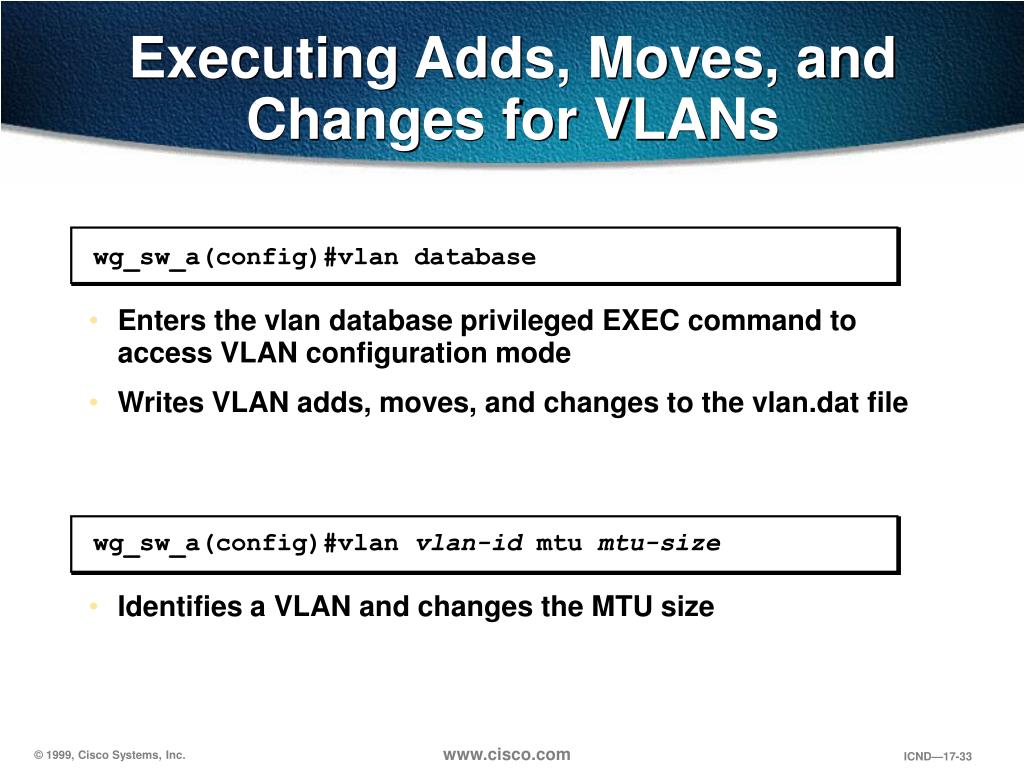

Executing Adds, Moves, and Changes for VLANs

wg_sw_a(config)#vlan database

  • Enters the vlan database privileged EXEC command to access VLAN configuration mode

  • Writes VLAN adds, moves, and changes to the vlan.dat file

wg_sw_a(config)#vlan vlan-id mtu mtu-size

  • Identifies a VLAN and changes the MTU size

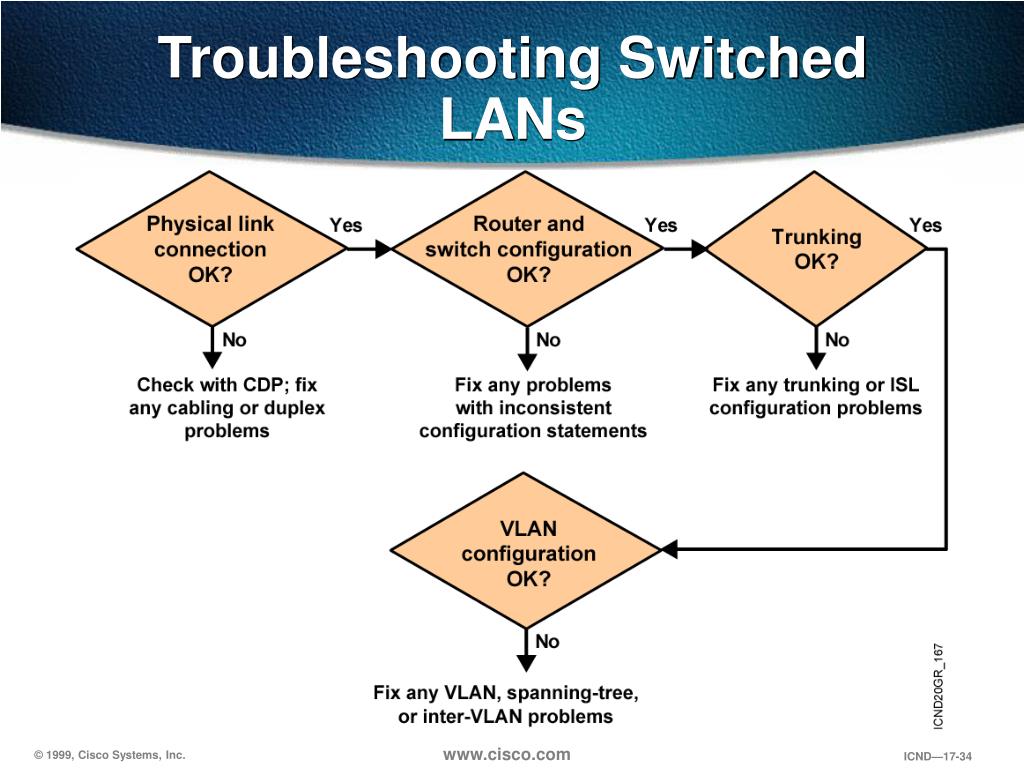

Troubleshooting switched lans

Troubleshooting Switched LANs


5340746

配置实例Cont.

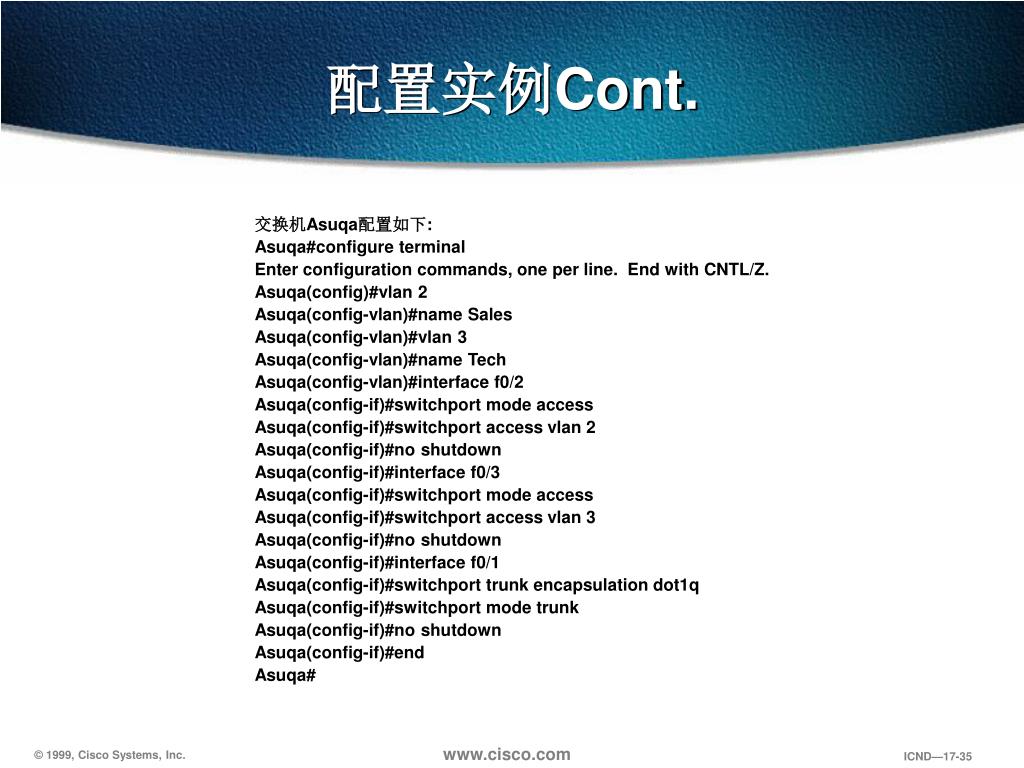

  • 交换机Asuqa配置如下:

  • Asuqa#configure terminal

  • Enter configuration commands, one per line. End with CNTL/Z.

  • Asuqa(config)#vlan 2

  • Asuqa(config-vlan)#name Sales

  • Asuqa(config-vlan)#vlan 3

  • Asuqa(config-vlan)#name Tech

  • Asuqa(config-vlan)#interface f0/2

  • Asuqa(config-if)#switchport mode access

  • Asuqa(config-if)#switchport access vlan 2

  • Asuqa(config-if)#no shutdown

  • Asuqa(config-if)#interface f0/3

  • Asuqa(config-if)#switchport mode access

  • Asuqa(config-if)#switchport access vlan 3

  • Asuqa(config-if)#no shutdown

  • Asuqa(config-if)#interface f0/1

  • Asuqa(config-if)#switchport trunk encapsulation dot1q

  • Asuqa(config-if)#switchport mode trunk

  • Asuqa(config-if)#no shutdown

  • Asuqa(config-if)#end

  • Asuqa#


5340746

配置实例Cont.

  • 交换机Aiko配置如下:

  • Aiko#configure terminal

  • Enter configuration commands, one per line. End with CNTL/Z.

  • Aiko(config)#vlan 2

  • Aiko(config-vlan)#name Sales

  • Aiko(config-vlan)#vlan 3

  • Aiko(config-vlan)#name Tech

  • Aiko(config-vlan)#interface f0/3

  • Aiko(config-if)#switchport mode access

  • Aiko(config-if)#switchport access vlan 2

  • Aiko(config-if)#no shutdown

  • Aiko(config-if)#interface f0/5

  • Aiko(config-if)#switchport mode access

  • Aiko(config-if)#switchport access vlan 3

  • Aiko(config-if)#no shutdown

  • Aiko(config-if)#interface f0/24

  • Aiko(config-if)#switchport trunk encapsulation dot1q

  • Aiko(config-if)#switchport mode trunk

  • Aiko(config-if)#no shutdown

  • Aiko(config-if)#end

  • Aiko#


5340746

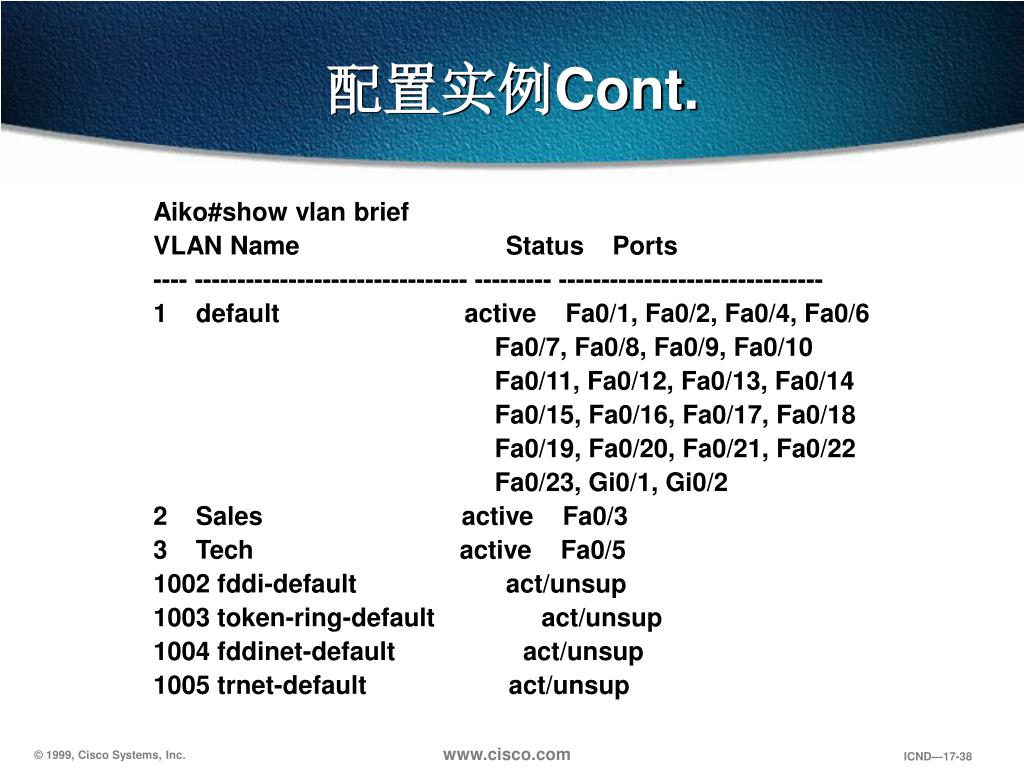

配置实例Cont.

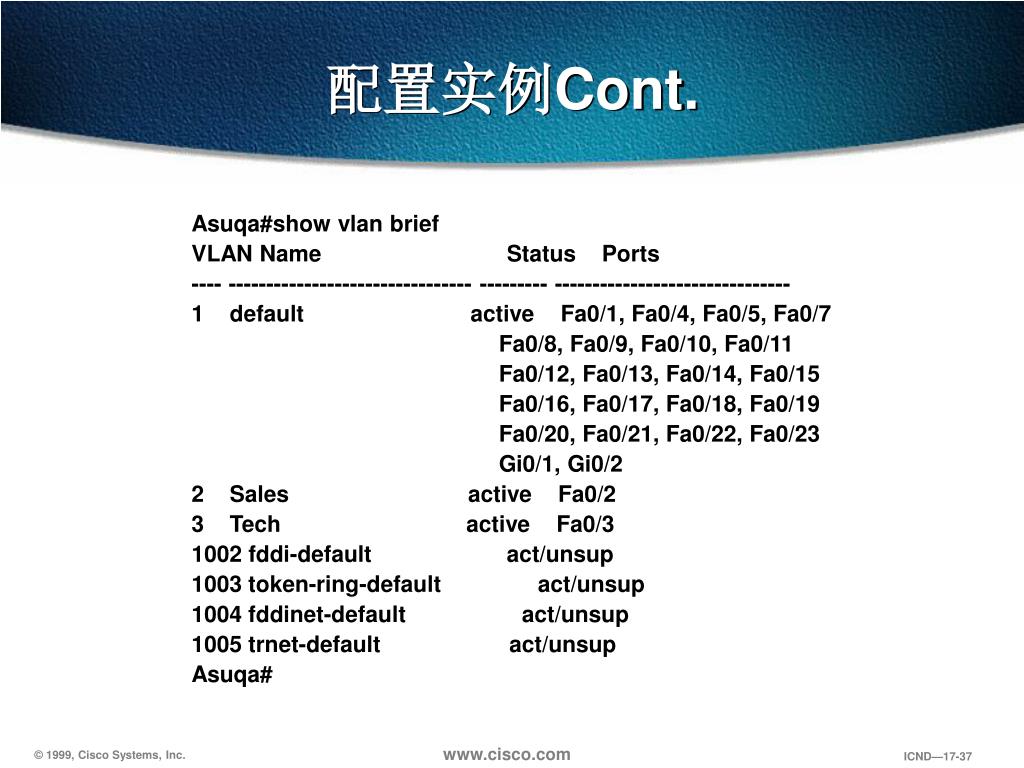

  • Asuqa#show vlan brief

  • VLAN Name Status Ports

  • ---- -------------------------------- --------- -------------------------------

  • 1 default active Fa0/1, Fa0/4, Fa0/5, Fa0/7

  • Fa0/8, Fa0/9, Fa0/10, Fa0/11

  • Fa0/12, Fa0/13, Fa0/14, Fa0/15

  • Fa0/16, Fa0/17, Fa0/18, Fa0/19

  • Fa0/20, Fa0/21, Fa0/22, Fa0/23

  • Gi0/1, Gi0/2

  • 2 Sales active Fa0/2

  • 3 Tech active Fa0/3

  • 1002 fddi-default act/unsup

  • 1003 token-ring-default act/unsup

  • 1004 fddinet-default act/unsup

  • 1005 trnet-default act/unsup

  • Asuqa#


5340746

配置实例Cont.

  • Aiko#show vlan brief

  • VLAN Name Status Ports

  • ---- -------------------------------- --------- -------------------------------

  • 1 default active Fa0/1, Fa0/2, Fa0/4, Fa0/6

  • Fa0/7, Fa0/8, Fa0/9, Fa0/10

  • Fa0/11, Fa0/12, Fa0/13, Fa0/14

  • Fa0/15, Fa0/16, Fa0/17, Fa0/18

  • Fa0/19, Fa0/20, Fa0/21, Fa0/22

  • Fa0/23, Gi0/1, Gi0/2

  • 2 Sales active Fa0/3

  • 3 Tech active Fa0/5

  • 1002 fddi-default act/unsup

  • 1003 token-ring-default act/unsup

  • 1004 fddinet-default act/unsup

  • 1005 trnet-default act/unsup


Vtp vlan trunking protocol

VTP协议(VLAN Trunking Protocol )

  • 一个能够宣告VLAN配置信息的信息系统

  • 通过一个共有的管理域,维持VLAN配置信息的一致性

  • VTP只能在中继端口发送要宣告的信息

  • 支持混合的介质中继连接(快速以太网, FDDI, ATM)

VTP 域 “vlan_ domain”

3.同步最新的vlan信息

2

1.“新增一个vlan”


5340746

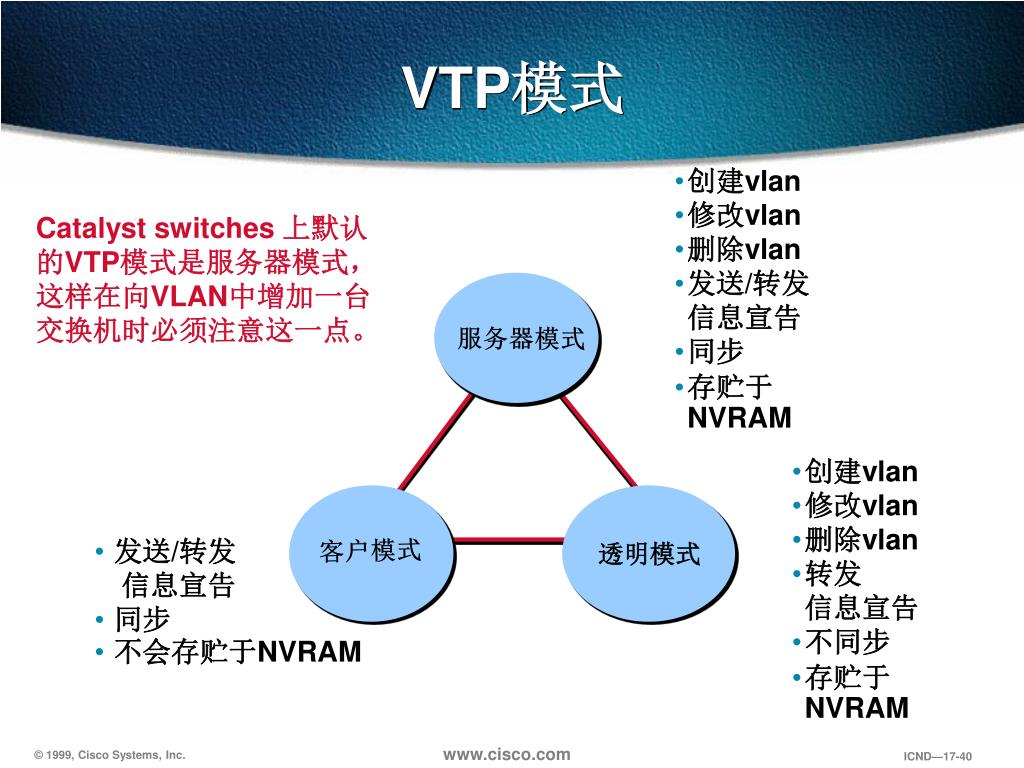

VTP模式

  • 创建vlan

  • 修改vlan

  • 删除vlan

  • 发送/转发信息宣告

  • 同步

  • 存贮于NVRAM

Catalyst switches 上默认的VTP模式是服务器模式,这样在向VLAN中增加一台交换机时必须注意这一点。

服务器模式

  • 创建vlan

  • 修改vlan

  • 删除vlan

  • 转发信息宣告

  • 不同步

  • 存贮于NVRAM

  • 发送/转发 信息宣告

  • 同步

  • 不会存贮于NVRAM

客户模式

透明模式


5340746

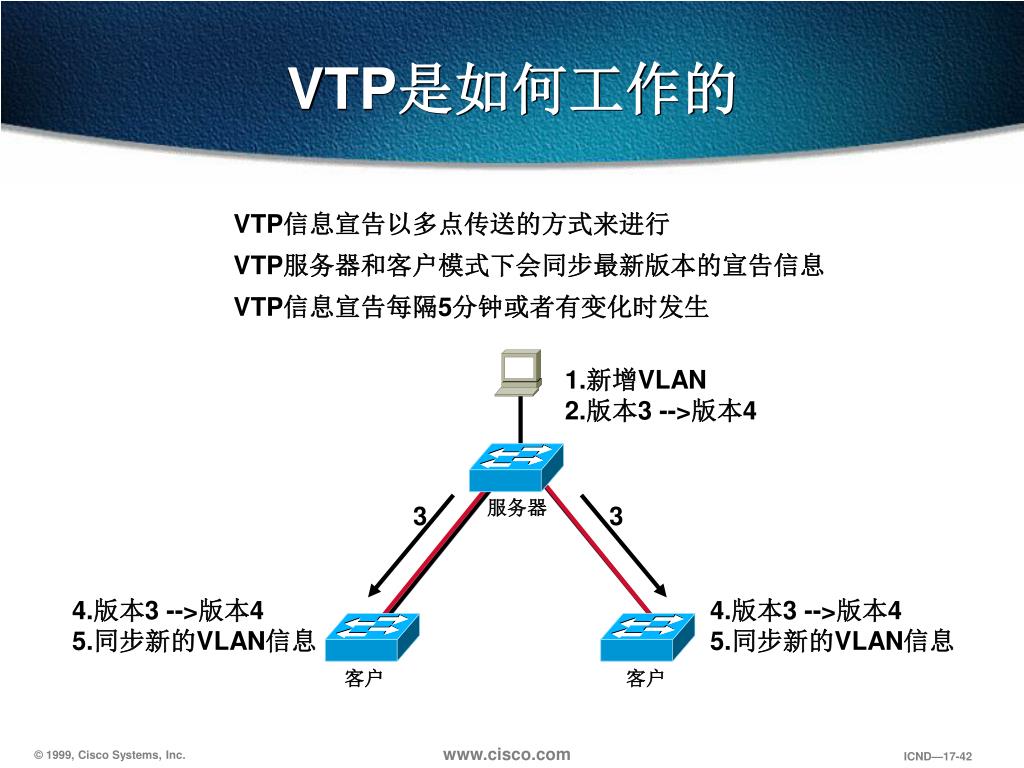

VTP是如何工作的

  • VTP信息宣告以多点传送的方式来进行

  • VTP服务器和客户模式下会同步最新版本的宣告信息

  • VTP信息宣告每隔5分钟或者有变化时发生


5340746

VTP是如何工作的

  • VTP信息宣告以多点传送的方式来进行

  • VTP服务器和客户模式下会同步最新版本的宣告信息

  • VTP信息宣告每隔5分钟或者有变化时发生

1.新增VLAN

2.版本3 -->版本4

服务器

3

3

4.版本3 -->版本4

5.同步新的VLAN信息

4.版本3 -->版本4

5.同步新的VLAN信息

客户

客户


5340746

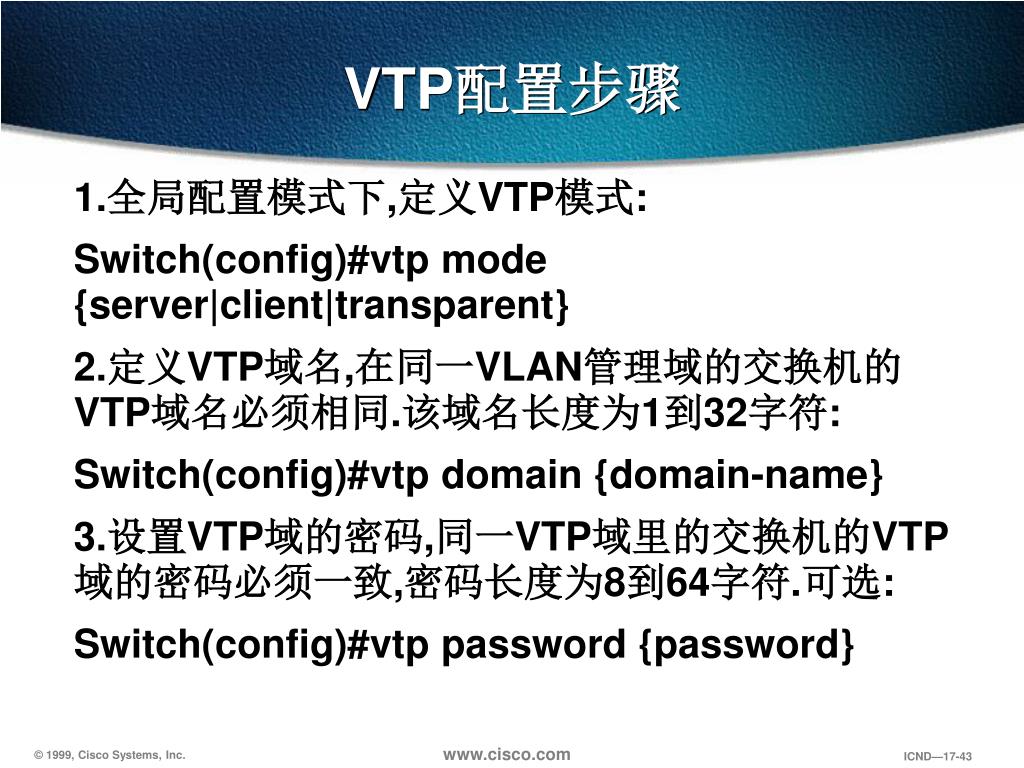

VTP配置步骤

  • 1.全局配置模式下,定义VTP模式:

  • Switch(config)#vtp mode {server|client|transparent}

  • 2.定义VTP域名,在同一VLAN管理域的交换机的VTP域名必须相同.该域名长度为1到32字符:

  • Switch(config)#vtp domain {domain-name}

  • 3.设置VTP域的密码,同一VTP域里的交换机的VTP域的密码必须一致,密码长度为8到64字符.可选:

  • Switch(config)#vtp password {password}


5340746

配置实例


  • Login
