Presentation Transcript

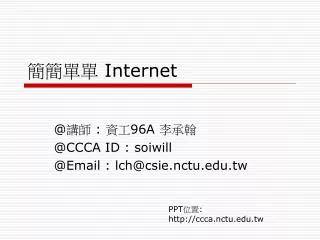

Internet

簡簡單單 Internet

@講師 : 資工96A 李承翰

@CCCA ID : soiwill

@Email : [email protected]

PPT位置: http://ccca.nctu.edu.tw


Outline

Outline

  • 什麼是網路

  • 網路架構

  • LAN Devices

  • TCP/IP簡介

  • Reference


Internet

什麼是網路

  • History

    • ARPA( advanced research projects Agency) Net

  • 網路就是一群通過一定形式連接起來的電腦

  • Node ,LAN, CAN, WAN

  • 網路架構(Star, Bus, Ring)


Internet

網路架構 - Star 星狀架構


Internet

網路架構 - Bus 匯流排架構


Internet

網路架構 - Ring 環狀架構


Internet

網路架構 - 交大宿舍網路拓樸

  • 已變革

Switch


Lan devices

LAN Devices


Lan devices hub

LAN Devices - HUB

  • HUB

    • Layer1 device

    • Multi-port repeater

    • Increasing collision domain size


Lan devices switch

LAN Devices - SWITCH

  • Switch

    • Layer2 device

    • Multi-port bridge

      • Each port is a single collision domain

      • Learning

        • Each port can learn 1024 Ethernet Address

      • Store-and-Forward


Tcp ip

TCP/IP簡介

  • Transmission Control Protocol / Internet Protocol

  • TCP 電腦間傳送資料的規則

    • 資料的傳送,穩定性、連續性

  • IP 網海中的電腦的位置規則

    • 讓不同網路有規則可循的標準

    • Packets 在 network 中的移動


Tcp ip1

TCP/IP簡介

  • OSI 模型

    • 七個層級。

    • 網路群組﹕由實體層﹑資料連接層﹑和網路層組成。

    • 使用者群組﹕由傳送層﹑會談層﹑表現層﹑和應用層組成。

  • Internet Protocol Suit 模型

    • 應用層 (Application Layer)

    • 傳送層 (Transport Layer)

    • 網際網路層 (Internet Layer)

    • 網路存取層 (Network Access Layer)

  • 業界標準


Tcp ip2

TCP/IP簡介


Tcp ip3

TCP/IP簡介

  • 應用層

  • 傳送層

    • 傳送層的主要目的向應用程式之間提供點對點的通訊。它規劃了資料流量﹐也提供一可靠傳輸以確保資料能正確的抵達目的地。傳送層必須能夠提供一套機制來控制和檢測資料傳送的正確性﹐例如安排接收端傳回確認信息﹑重發遺失資料﹑以及剔除重複資料﹑等等。

    • 傳送層軟體會將應用程式送下來的資料切割分包﹐以符合下層傳輸要求的一定體積﹐交由網際網路層處理。傳送層協定會在每一個資料包上面加上一個標頭 (header)﹐記錄一些資訊﹐用來辨識該資料包屬於哪個個程式和由哪個程式來接收。再配以檢測和供接收機器來檢測資料是否完整。

    • TCP/IP 的傳送層協定主要分為 TCP 與 UDP 兩種,前者為可靠性傳輸、後者為非可靠性傳輸。

  • 網際網路層

    • 這裡處理的是機器之間的通訊﹐為每一個傳送層交下來的封包加上 IP 標頭。網際網路層協定會根據傳送層的位址資料﹐使用路由演算法進行路由判斷﹐然後在 IP 標頭上填上路由資訊﹐以及其它相關的傳送選項資訊﹔再把封包交由下層處理。

    • 這層協定的處理關鍵是路由﹐假如資料包的目的地是本機﹐則將標頭去除﹐將剩下部份交給合適的傳送協定處理﹔否則﹐就要判斷封包是直接傳送到本地網路節點﹐還是要傳送給路由器。如有需要﹐還會送出 ICMP 錯誤和控制訊息﹐同時也要處理接收到的 ICMP 訊。

  • 網路存取層


Tcp ip4

TCP/IP簡介

  • 每個層級的例子


Tcp ip5

TCP/IP簡介

  • 在每個層級裡面所對應的通訊協定


Tcp ip6

TCP/IP簡介


Tcp ip ip header

TCP/IP簡介 – IP header


Tcp ip7

TCP/IP簡介

  • Version

    • 版本 (VER)。表示的是 IP 規格版本﹐目前的 IP 規格多為版本 4 (version 4)﹐所以這裡的數值通常為 0x4 (注意﹕封包使用的數字通常都是十六進位的)。

  • Internet Header Length

    • 標頭長度 (IHL)。

    • 每列32bits,最小(扣除OP.)共有五列->20bytes.

    • Normally, the value is 5 (no option),每32Bits(4Bytes)為一個單位。

  • Type of Service

    • Next slider.

  • Total Length

    • 封包總長 (TL)。通常以 byte 做單位來表示該封包的總長度﹐此數值包括標頭和數據的總和。


Tcp ip8

TCP/IP簡介

  • Type of Service

    • 服務類型 (TOS)這裡指的是IP封包在傳送過程中要求的服務類型,其中一共由 8 個 bit 組成,每組 bit 組合分別代表不同的意思﹕


Tcp ip9

TCP/IP簡介

  • Identification (16bit)

  • Fragmentation offset (13bit)

  • Flags (3bit)

    • All these three fields are used for fragmentation


Tcp ip10

TCP/IP簡介

  • Time To Live

    • 存活時間 (TTL)。這個 TTL 的概念﹐在許多網路協定中都會碰到。當一個封包被賦予 TTL 值(以秒或跳站數目(hop)為單位)﹐之後就會進行倒數計時。在 IP 協定中,TTL 是以 hop 為單位,每經過一個 router 就減一)﹐如果封包 TTL 值被降為 0 的時候﹐就會被丟棄。這樣﹐當封包在傳遞過程中由於某些原因而未能抵達目的地的時候﹐就可以避免其一直充斥在網路上

  • Protocol

    • 協定(PROT)。這裡指的是該封包所使用的網路協定類型﹐例如﹕ICMP 或 TCP/UDP 等等。要注意的是這裡使用的協定是網路層的協定。

    • TCP, UDP, ICMP, IGMP


Tcp ip11

TCP/IP簡介

  • /etc/protocols


Tcp ip12

TCP/IP簡介

  • Header Checksum

    • 標頭檢驗值(HC)。這個數值主要用來檢錯用的﹐用以確保封包被正確無誤的接收到。當封包開始進行傳送後﹐接收端主機會利用這個檢驗值會來檢驗餘下的封包﹐如果一切看來無誤﹐就會發出確認信息﹐表示接收正常。


Tcp ip13

TCP/IP簡介

  • Source IP Address

    • 來源位址(SA)。相信這個不用多解釋了﹐就是發送端的 IP 位址是也﹐長度為 32 bit。

  • Destination IP Address

    • 目的地位址(DA)。也就是接收端的 IP 位址﹐長度為 32 bit。


Tcp ip14

TCP/IP簡介

  • NCTU

    • Class B address: 140.113.0.0

    • Network ID: 140.113

    • Number of hosts: 255*255 = 65535


Tcp ip15

TCP/IP簡介

  • Not mention

    • IP routing

    • Mask


Tcp ip16

TCP/IP簡介

  • TCP 介紹

    • Connection-oriented

      • Establish TCP connection before exchanging data

    • Reliability

      • Acknowledgement when receiving data

      • Retransmission when timeout

      • Ordering

      • Discard duplicated data

      • Flow control


Tcp ip tcp header

TCP/IP簡介 – TCP header


Tcp ip17

TCP/IP簡介

  • Flags

    • SYN

      • -Establish new connection

    • ACK

      • -Acknowledgement number is valid

      • -Used to ack previous data that host has received

    • RST

      • -Reset connection

    • FIN

      • The sender is finished sending data

Three-way handshake

TCP’s half close


Internet

了解了可以幹麻- -”爽!?


Reference

Reference

  • http://www.study-area.net

  • Internet 無限擴展你的視野 2E

    • 交大校園網路策進會 編著.

  • 完全理解 TCP/IP Network

    • 戶根 勤 編著.

  • TCP/IP 網路實驗程式設計

    • 李傳亮 編著.

  • Gooooooooooooooogle 大神.


The end

The End.
