Presentation Transcript

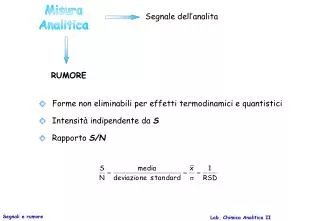

Lab chimica analitica ii

Misura

Analitica

Segnale dell’analita

RUMORE

Forme non eliminabili per effetti termodinamici e quantistici

Intensità indipendente da S

Rapporto S/N

Segnali e rumore

Lab. Chimica Analitica II


Lab chimica analitica ii

  • Effetto del rumore su una misura di corrente

  • registrazione su carta di una corrente continua di 0.9 10-15 A

  • media delle fluttuazioni

  • Effetto del rapporto S/N sullo spettro NMR del progesterone

  • S/N = 4.3

  • S/N = 43

Segnali e rumore

Lab. Chimica Analitica II


Lab chimica analitica ii

Rumore:

Chimico:

derivante da modificazioni della chimica del sistema in analisi

Es: T, P , variazione dell’umidità, stratificazioni, variazioni di intensità luminosa

Strumentale

Termico o di Johnson

Dovuto ad effetto granulare

Sfarfallamento

Ambientale

Segnali e rumore

Lab. Chimica Analitica II


Lab chimica analitica ii

Rumore termico o di Johnson

deriva dal moto termico di portatori di carica nei componenti dotati di resistenze

tr = tempo di salita  10%  90%

R = 

T = K

Indipendente dalla frequenza  RUMORE BIANCO

Segnali e rumore

Lab. Chimica Analitica II


Lab chimica analitica ii

Rumore dovuto ad effetto granulare

deriva dal movimento di particelle cariche attraverso giunzioni

RUMORE BIANCO

Rumore di sfarfallamento

Rumore  1/f

Significativo per f < 100 Hz

Resistenza a filo o film metallico

Segnali e rumore

Lab. Chimica Analitica II


Lab chimica analitica ii

Rumore ambientale

effetto antenna dei conduttori

a bassa frequenza simile al rumore di sfarfallamento

2 regioni silenziose  frequenze usate per elaboratori

Segnali e rumore

Lab. Chimica Analitica II


Lab chimica analitica ii

Incremento del rapporto S/N

Metodi strumentali

messa a terra e schermatura

Importante nel caso di trasduttori ad alta impedenza

amplificatori differenziali

filtrazione analogica

modulazione del segnale

Programmi di elaborazione del segnale

Segnali e rumore

Lab. Chimica Analitica II


Lab chimica analitica ii

Filtrazione analogica

Uso di filtri passa-basso analogici

Filtri elettronici

Segnali e rumore

Lab. Chimica Analitica II


Lab chimica analitica ii

Modulazione del segnale

Conversione di segnali a bassa frequenza o in corrente continua a frequenze superiori

Modulatori meccanici  chopper IR

Segnali e rumore

Lab. Chimica Analitica II


Lab chimica analitica ii

Amplificatori modulati

Segnali e rumore

Lab. Chimica Analitica II


Lab chimica analitica ii

Amplificatori ad aggancio

permettono di recuperare

un segnale se S/N < 1

Segnali e rumore

Lab. Chimica Analitica II


Lab chimica analitica ii

Programmi di elaborazione del segnale

Calcolo della media di insieme

Segnali e rumore

Lab. Chimica Analitica II


Lab chimica analitica ii

Calcolo della media di impulso rettangolare

Dati iniziali

Dati dopo il calcolo della media di impulso rettangolare

Dati dopo il calcolo della media a finestra mobile

Segnali e rumore

Lab. Chimica Analitica II


Lab chimica analitica ii

Filtrazione digitale

Metodo basato sull’utilizzo della trasformata di Fourier

Metodi di correlazione

Segnali e rumore

Lab. Chimica Analitica II
