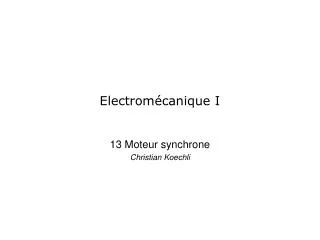

Electromécanique I. 13 Moteur synchrone Christian Koechli. Objectifs du cours. Principe de fonctionnement Equations de tension induite Equations de couple Modes d’alimentation. Principe de fonctionnement. Champ tournant statorique w s ≠ 0 Champ continu rotorique w r = 0

thalia
Download Presentation

Electromécanique I

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Electromécanique I 13 Moteur synchrone Christian Koechli

  2. Objectifs du cours • Principe de fonctionnement • Equations de tension induite • Equations de couple • Modes d’alimentation

  3. Principe de fonctionnement • Champ tournant statorique ws≠0 • Champ continu rotorique wr=0 • Le rotor tourne à vitesse synchrone (= vitesse du champ tournant) • Le couple est dû à l’interaction de ces deux champs

  4. Moteur synchronestructures rotoriques

  5. N S N S Génération d'un couple électromagnétique par interaction de champs magnétiques

  6. N S d N S Génération d'un couple électromagnétique par interaction de champs magnétiques

  7. N S N S Génération d'un couple électromagnétique par interaction de champs magnétiques

  8. N S N S Génération d'un couple électromagnétique par interaction de champs magnétiques N S N N S Bs S S N Br

  9. N S d N S Génération d'un couple électromagnétique par interaction de champs magnétiques N N S S d N Bs S N Br S

  10. N S N S Génération d'un couple électromagnétique par interaction de champs magnétiques N S S N N Bs S Br S N

  11. Moteur à aimants tangentielséléments finis

  12. Variantes

  13. Rotor à griffes S N N S S

  14. Equation de tension induite

  15. Equation de tension induite Ke: coefficient de tension induite [Vs]

  16. Schéma équivalent ÎS RS jXσS ÛS Ûes = ke.Ω Ûs = Rs.Îs + j Xσs.Îs+ Ûe

  17. jXσsÎ ZsÎ jXσsÎ RsÎ φS φS ZsÎ RsÎ ZsÎ RsÎ ε φS jXσsÎ Û Ûe Ûe Û Û Ûe ε,φ ψ ε,φ φ Î ψ = 0 ψ = π Î Î Diagramme tension - courant Ûs = Rs.Îs + j Xσs.Îs+ Ûe

  18. Expression du couple

  19. Alimentation • Types d’alimentation: • Triphasée sinusoïdale • Alimentation à 120° • Mode de fonctionnement: • Alimentation en boucle ouverte • Auto-commutation

  20. Source de courant M = 3/2 ke.Îs.cosψ Source de tension M = 3/2 ke/Zs.[Ûs.cos(φs – ε) – ke.Ω.cosφs] Circuit ouvert M = 3/2 ke/Zs.[Ûs.cos(φs – ε) – ke.Ω.cosφs] = Mr Auto-commuté M = 3/2 ke/Zs.[Ûs.cos(φs – ε) – ke.Ω.cosφs] = Mr Couple

  21. D1 D2 D3 D1’ D2’ D3’ Pont à 6 transistors T2 T3 T1 U0 T1’ T2’ T3’

  22. D1 D2 D3 D1’ D2’ D3’ Alimentation à 120o T2 T3 T1 I -I U0 T1’ T2’ T3’

  23. D1 D2 D3 D1’ D2’ D3’ Alimentation à 120o T2 T3 T1 I -I U0 T1’ T2’ T3’

  24. Commutation à 120o T1 T1’ T2 T2’ T3 T3’ uph T/2 T

  25. Moteur CCSC

  26. Moteur CCSC de pompes immergées

  27. Moteurs à rotor externe

  28. Moteurs de montre

  29. Moteur réluctant

  30. Moteur pas à pas hybride
