关于组合体的尺寸标注. 标注尺寸的意义 组合体尺寸标注的基本要求: 正确,完整,清晰 正确 符合国家标准关于尺寸注法的规定 完整 尺寸标注齐全,不少尺寸,不重复尺寸 清晰 尺寸布置要整齐、数字清楚,便于查找。 如何做到 “正确” 符合国家标准的有关规定, 注意基本形体、截切体、相贯体的尺寸注法。. 关于尺寸完整问题. 需要标注哪些尺寸? 定形 尺寸: 确定基本形体形状和大小的尺寸 定位 尺寸:确定各基本形体间相对位置的尺寸 总体 尺寸: 组合体的总长、总宽、总高 标注尺寸的方法 :(要有形体的概念) 形体分析法 尺寸标注的注意事项:
E N D

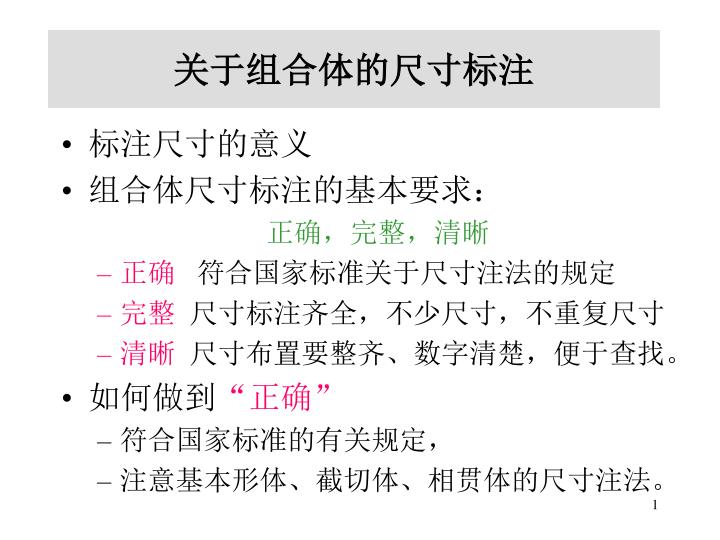

关于组合体的尺寸标注 • 标注尺寸的意义 • 组合体尺寸标注的基本要求: 正确,完整,清晰 • 正确 符合国家标准关于尺寸注法的规定 • 完整 尺寸标注齐全,不少尺寸,不重复尺寸 • 清晰 尺寸布置要整齐、数字清楚,便于查找。 • 如何做到“正确” • 符合国家标准的有关规定, • 注意基本形体、截切体、相贯体的尺寸注法。
关于尺寸完整问题 • 需要标注哪些尺寸? • 定形尺寸: 确定基本形体形状和大小的尺寸 • 定位尺寸:确定各基本形体间相对位置的尺寸 • 总体尺寸: 组合体的总长、总宽、总高 • 标注尺寸的方法:(要有形体的概念) • 形体分析法 • 尺寸标注的注意事项: • (一)定形尺寸---常见基本几何体的尺寸标注
(二)定位尺寸 • 标注定位尺寸前,要先确定尺寸基准(定位尺寸的计 量起点);有长、宽、高三个方向的尺寸基准。 • 一般选取底面、对称面、主要端面、主要孔的轴线作 为尺寸基准。 • 棱柱的位置通过定其棱面来确定,圆柱的位置通过定 其轴线来确定。 • 对称分布的两个相同的基本形体,通常注出它们间的 距离。 • 定位尺寸的省略 • 当两个基本形体之间的相对位置在某一方向为堆积、 平齐或对称面重合时,该方向不必标相对位置尺 寸(即定位尺寸)。
确定基本体的哪些要素定位? 圆柱通过确定其轴线来定位
当两个基本形体之间的相对位置在某一方向为堆积、平齐或对称面重合时,该方向不必标相对位置尺寸(即定位尺寸)。当两个基本形体之间的相对位置在某一方向为堆积、平齐或对称面重合时,该方向不必标相对位置尺寸(即定位尺寸)。
(三)总体尺寸 -----总长、总宽、总高尺寸 注意: 当物体在某个方向的总体尺寸由若干段尺寸组成时,一般应注出该方向的总体尺寸。注出该方向的总体尺寸后,要对该方向的定形或定位尺寸作调整(一般去掉一个定形尺寸)。同时,不能出现封闭尺寸。 不标注总体尺寸的情况: 当某一方向的端部为圆或圆弧时,该方向不注总体尺寸,而应标注圆弧的半径及圆心的定位尺寸。
当某一方向的端部(一端或两端)为圆或圆弧时,该方向不注总体尺寸,而应标注圆弧的半径及圆心的定位尺寸当某一方向的端部(一端或两端)为圆或圆弧时,该方向不注总体尺寸,而应标注圆弧的半径及圆心的定位尺寸
组合体尺寸标注的步骤: • 形体分析 • 确定尺寸基准 • 标定形尺寸 • 标定位尺寸 • 标总体尺寸并进行适当的尺寸整理
尺寸标注举例 试完成轴承座的尺寸标注 3 逐一标注各形体的定形尺寸 4 标注形体间的定位尺寸 5 标注总体尺寸(高54) 注意需去掉一分尺寸(如18) 1 读图—形体分析 结束 2 确定尺寸基准
二、尺寸标注要清晰(主要考虑尺寸的注写位置)二、尺寸标注要清晰(主要考虑尺寸的注写位置) 布置尺寸时,要注意以下几点: 1、每个尺寸应标注在反映该部分形状特征最明显的视图上; 2、一般应把尺寸标注在图形轮廓线之外,若因标注在外部尺寸线拉得太长或尺寸界限与尺寸线相交,而内部空间又较大时可标注在图形内部; 3、与两视图相关的尺寸,应尽量标注在两视图之间;与同一形体相关的尺寸,应尽量标注在同一个视图上; 4、尽量避免在虚线上标注尺寸;
5、尺寸排列要整齐: a. 串联尺寸应画在一直线上 b. 并联尺寸(相互平行的尺寸),小尺寸在内,大尺寸在外,尺寸线之间以及尺寸线与图形轮廓线之间的距离为5~7。 6、不应直接标注截交线和相贯线尺寸 截交线的位置是由截切前的基本形体的大小以及截平面的位置决定的,不应对截交线标注尺寸; 相贯线也是如此。 7、常见板类形体的尺寸注法
与同一形体相关的尺寸尽量集中标注,并标注在该形体特征最明显的视图上与同一形体相关的尺寸尽量集中标注,并标注在该形体特征最明显的视图上 尺寸应尽量标注在图形轮廓线之外,(但当尺寸界线太长,或尺寸界线与其它图线相交,而图形内部空间比较大,则可以将尺寸注在图形内部。如图中的2×13)
串联尺寸尽量排在一条直线上 并联尺寸的标注:小在内,大在外
对于相贯线,不注其半径大小,而注各自的大小以及两者的相对位置对于相贯线,不注其半径大小,而注各自的大小以及两者的相对位置
