Orientarsi con le mappe

Orientarsi con le mappe

Cosa serve

  • Carta

  • Bussola

  • Righello

  • Goniometro

  • Coordinate

Arf 1/06 agg. 11/09


Orientarsi con le mappe

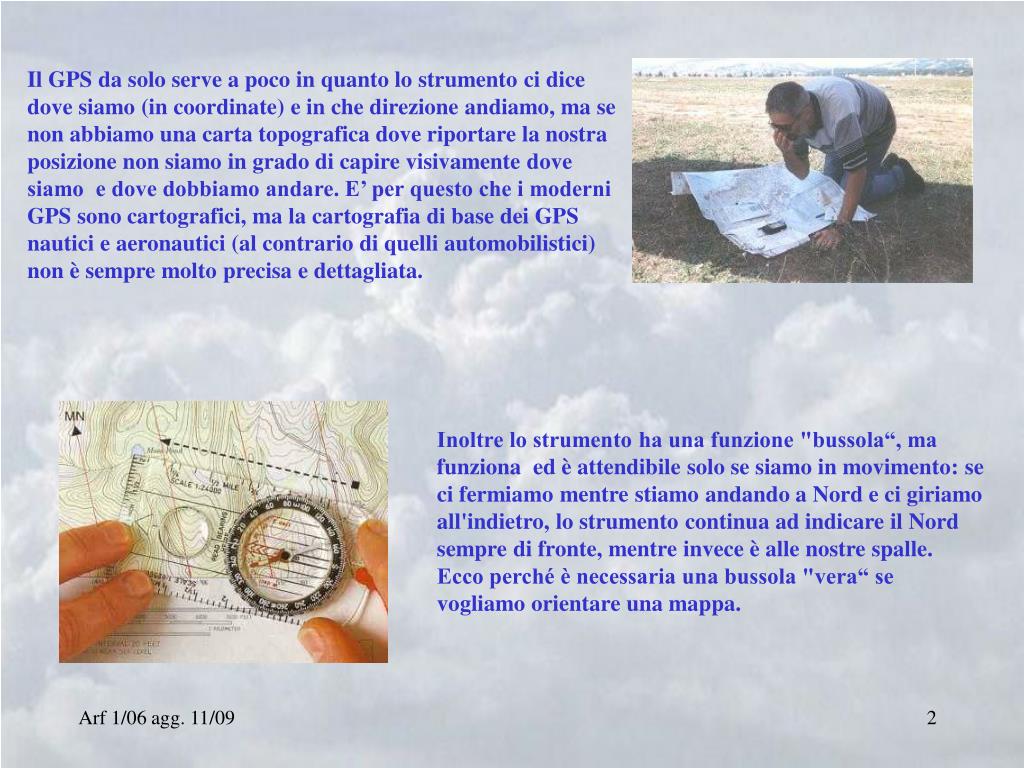

Il GPS da solo serve a poco in quanto lo strumento ci dice dove siamo (in coordinate) e in che direzione andiamo, ma se non abbiamo una carta topografica dove riportare la nostra posizione non siamo in grado di capire visivamente dove siamo e dove dobbiamo andare. E’ per questo che i moderni GPS sono cartografici, ma la cartografia di base dei GPS nautici e aeronautici (al contrario di quelli automobilistici) non è sempre molto precisa e dettagliata.

Inoltre lo strumento ha una funzione "bussola“, ma funziona ed è attendibile solo se siamo in movimento: se ci fermiamo mentre stiamo andando a Nord e ci giriamo all'indietro, lo strumento continua ad indicare il Nord sempre di fronte, mentre invece è alle nostre spalle.

Ecco perché è necessaria una bussola "vera“ se vogliamo orientare una mappa.

Arf 1/06 agg. 11/09


Orientarsi con le mappe

Non tutte le carte però sono adatte per essere usate con il GPS, si possono utilizzare solo quelle che presentano il reticolo, sia che questo sia espresso in UTM (Mercatore) sia che sia espresso in gradi di latitudine e longitudine .

Le più comuni proiezioni geometriche di una sfera su un piano usate in cartografia sono quelle prospettiche, coniche (Lambert) e cilindriche (Mercatore)

In generale si può dire che le proiezioni cilindriche sono efficaci per rappresentare le zone comprese tra i Tropici; le coniche, per le latitudini medie; le prospettiche invece per le latitudini alte.

Arf 1/06 agg. 11/09


Orientarsi con le mappe

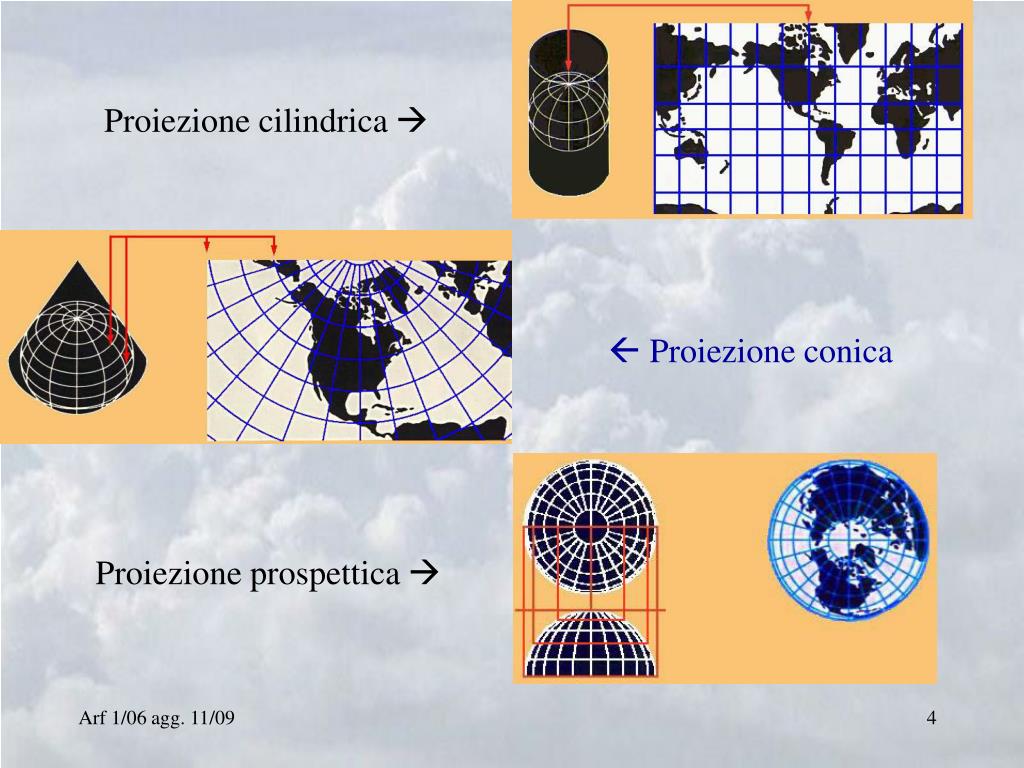

Proiezione cilindrica 

 Proiezione conica

Proiezione prospettica 

Arf 1/06 agg. 11/09


Orientarsi con le mappe

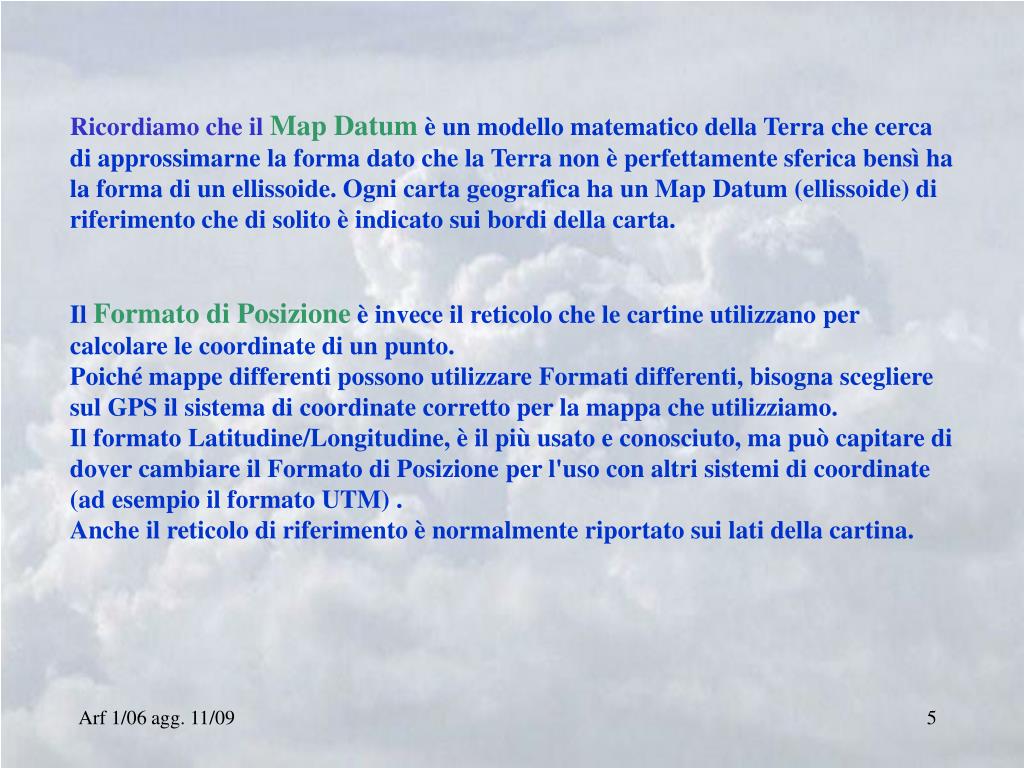

Ricordiamo che il Map Datumè un modello matematico della Terra che cerca di approssimarne la forma dato che la Terra non è perfettamente sferica bensì ha la forma di un ellissoide. Ogni carta geografica ha un Map Datum (ellissoide) di riferimento che di solito è indicato sui bordi della carta.

Il Formato di Posizione è invece il reticolo che le cartine utilizzano per calcolare le coordinate di un punto.

Poiché mappe differenti possono utilizzare Formati differenti, bisogna scegliere sul GPS il sistema di coordinate corretto per la mappa che utilizziamo.

Il formato Latitudine/Longitudine, è il più usato e conosciuto, ma può capitare di dover cambiare il Formato di Posizione per l'uso con altri sistemi di coordinate (ad esempio il formato UTM) .

Anche il reticolo di riferimento è normalmente riportato sui lati della cartina.

Arf 1/06 agg. 11/09


Orientarsi con le mappe

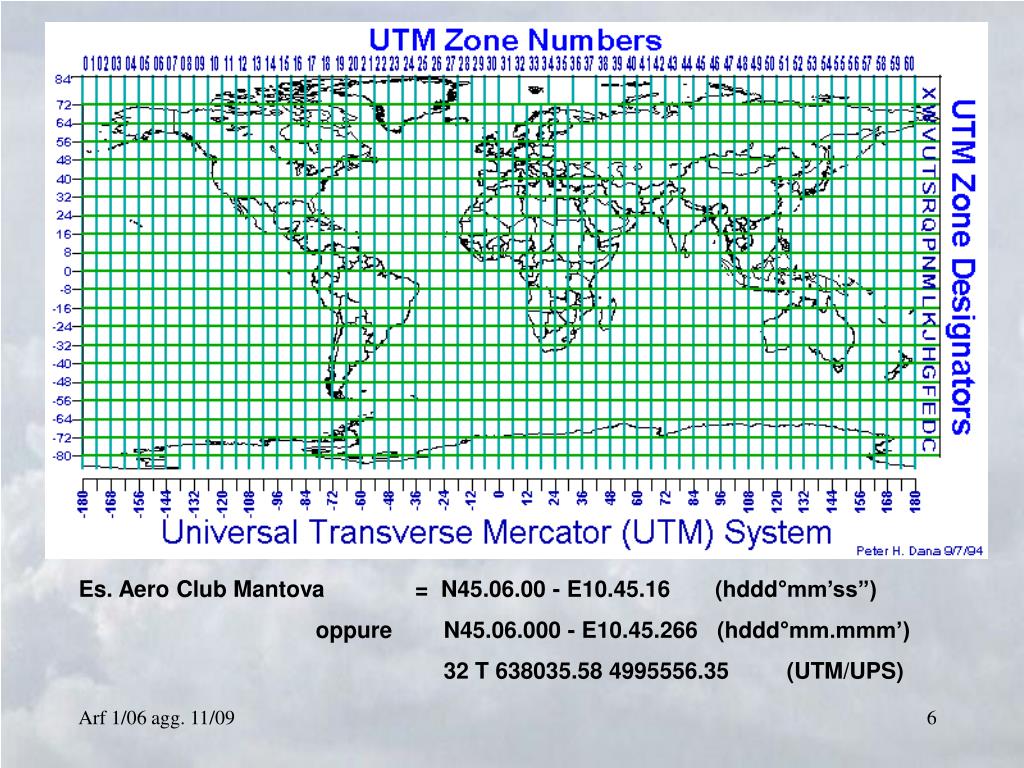

Es. Aero Club Mantova = N45.06.00 - E10.45.16 (hddd°mm’ss”)

oppure N45.06.000 - E10.45.266 (hddd°mm.mmm’)

32 T 638035.58 4995556.35 (UTM/UPS)

Arf 1/06 agg. 11/09


Orientarsi con le mappe

Aero Club Mantova

32 T

638035.58

m. dal mer. 32T

4995556.35

m. Dall’Equatore

(UTM/UPS)

Arf 1/06 agg. 11/09


Orientarsi con le mappe

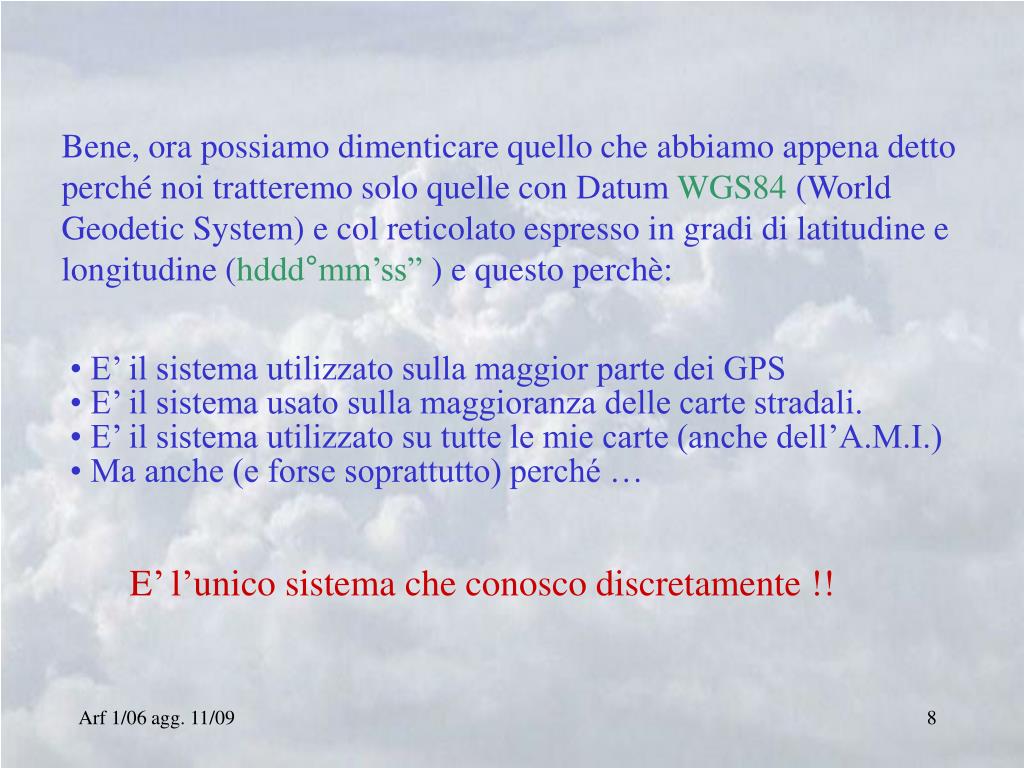

Bene, ora possiamo dimenticare quello che abbiamo appena detto perché noi tratteremo solo quellecon Datum WGS84 (World Geodetic System) e col reticolato espresso in gradi di latitudine e longitudine (hddd°mm’ss” ) e questo perchè:

  • E’ il sistema utilizzato sulla maggior parte dei GPS

  • E’ il sistema usato sulla maggioranza delle carte stradali.

  • E’ il sistema utilizzato su tutte le mie carte (anche dell’A.M.I.)

  • Ma anche (e forse soprattutto) perché …

E’ l’unico sistema che conosco discretamente !!

Arf 1/06 agg. 11/09


Cominciamo ora a vedere come utilizzare la nostra atrezzatura

COMINCIAMO ORA A VEDERE COME UTILIZZARE LA NOSTRA ATREZZATURA

Arf 1/06 agg. 11/09


Orientarsi con le mappe

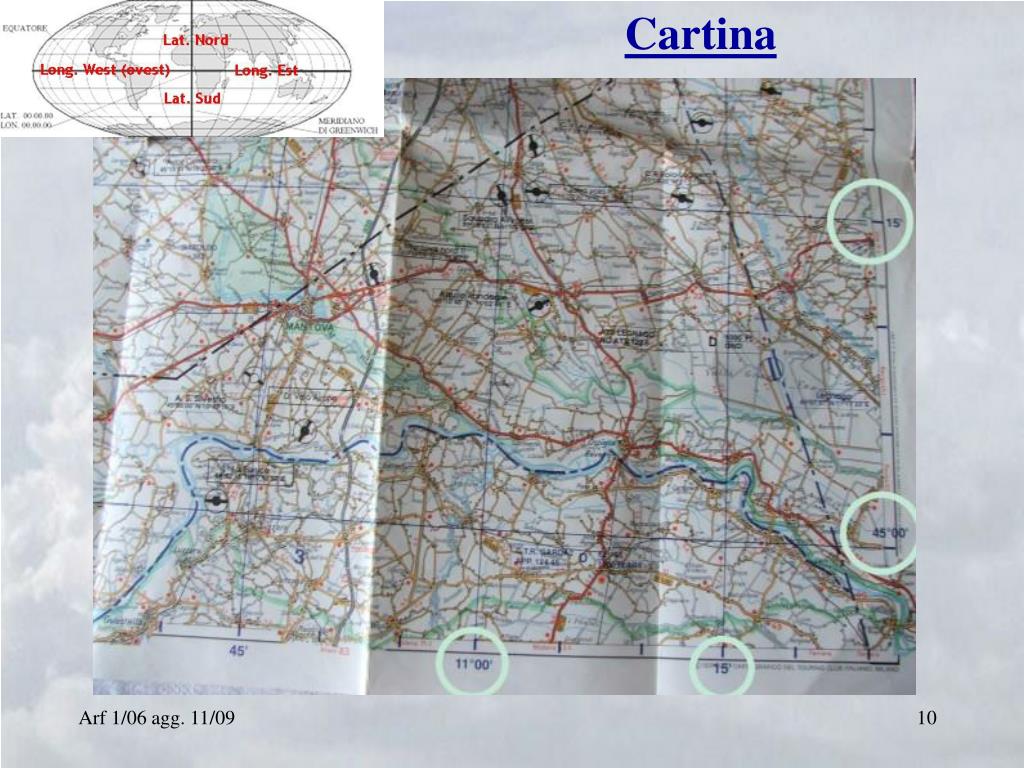

Cartina

Arf 1/06 agg. 11/09


Orientarsi con le mappe

Bussola

Goniometro

Arf 1/06 agg. 11/09


Orientarsi con le mappe

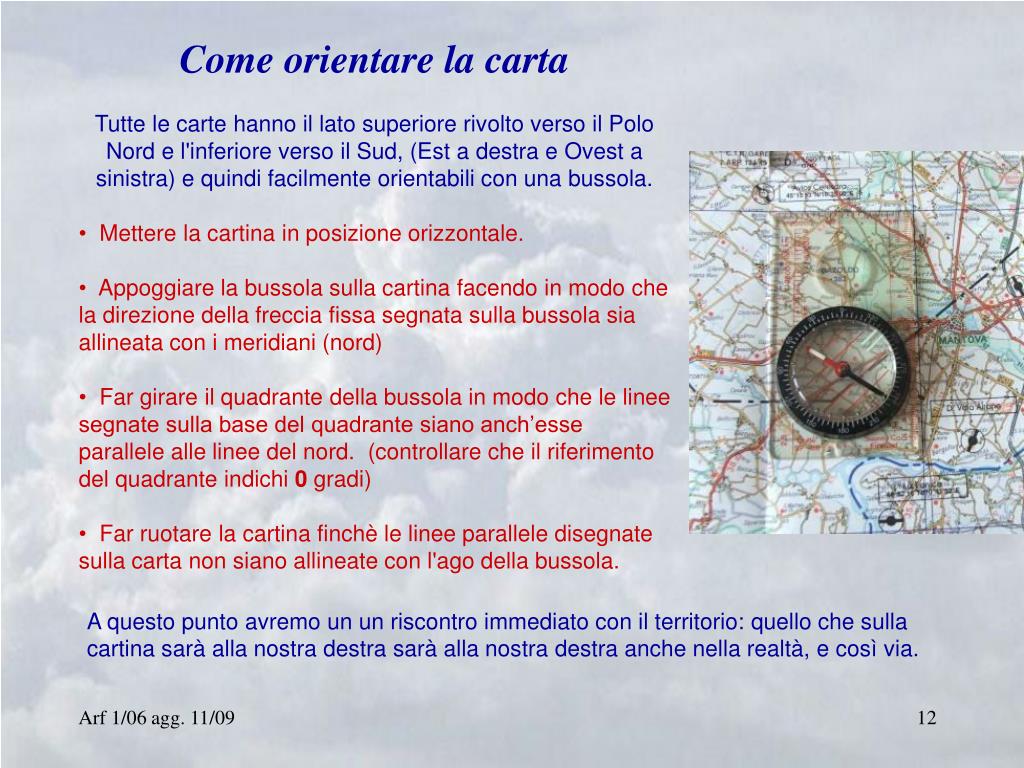

  • Come orientare la carta

  • Tutte le carte hanno il lato superiore rivolto verso il Polo

  • Nord e l'inferiore verso il Sud, (Est a destra e Ovest a sinistra) e quindi facilmente orientabili con una bussola.

  • Mettere la cartina in posizione orizzontale.

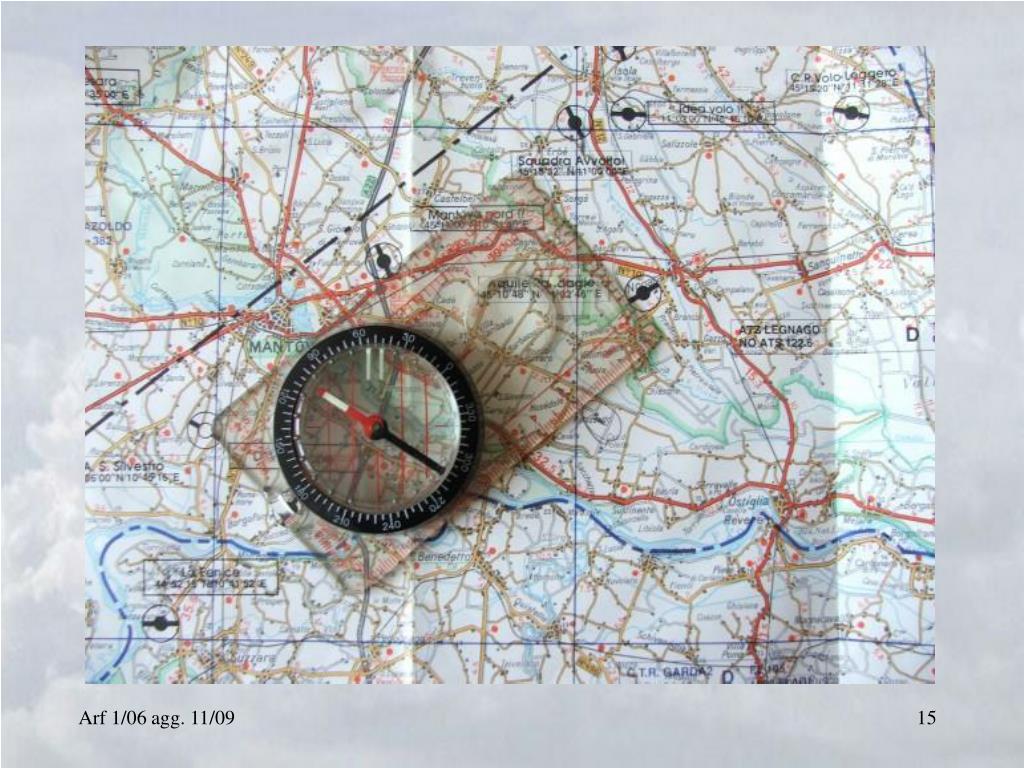

  • Appoggiare la bussola sulla cartina facendo in modo che la direzione della freccia fissa segnata sulla bussola sia allineata con i meridiani (nord)

  • Far girare il quadrante della bussola in modo che le linee segnate sulla base del quadrante siano anch’esse parallele alle linee del nord. (controllare che il riferimento del quadrante indichi 0 gradi)

  • Far ruotare la cartina finchè le linee parallele disegnate sulla carta non siano allineate con l'ago della bussola.

A questo punto avremo un un riscontro immediato con il territorio: quello che sulla cartina sarà alla nostra destra sarà alla nostra destra anche nella realtà, e così via.

Arf 1/06 agg. 11/09


In pratica

In pratica

Arf 1/06 agg. 11/09


Orientarsi con le mappe

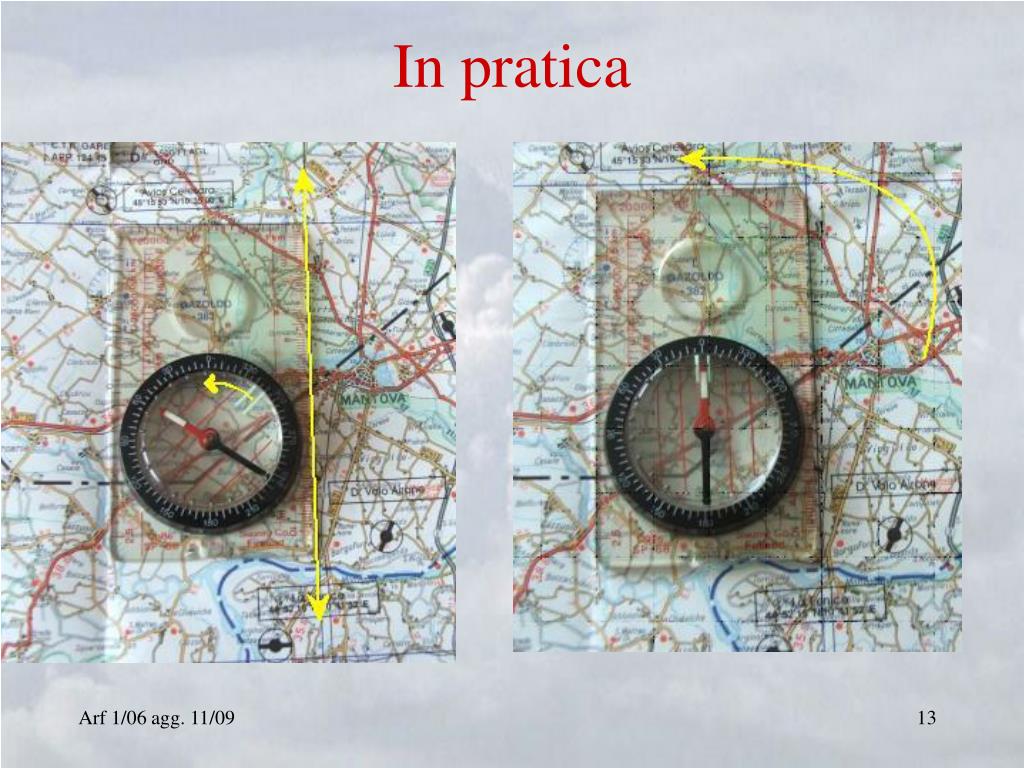

  • Prendere una direzione

  • Mettere la bussola sulla carta in modo che la direzione della freccia fissa segnata sulla base della bussola sia allineata con il percorso che si deve fare

  • Far girare il quadrante della bussola in modo che le linee segnate sulla base del quadrante siano parallele alle linee del nord disegnate sulla carta (controllare che il riferimento del quadrante indichi il nord della carta e non il sud)

  • Togliere la bussola dalla carta e tenerla di fronte in modo che la freccia fissa sia puntata davanti a noi

  • Far ruotare il corpo finchè l'ago della bussola non sia allineato con con il riferimento sul quadrante della bussola

  • Scegliere un oggetto lontano di fronte a noi, lungo la direzione della freccia fissa, raggiungerlo e ripetere questo processo finchè non si arriva al punto che si voleva raggiunge (è possibile deviare la direzione per aggirare gli ostacoli, ma bisogna sempre e comunque arrivare al punto scelto, altrimenti non si arriva al punto d’arrivo con la dovuta precisione)

Arf 1/06 agg. 11/09


Orientarsi con le mappe

Arf 1/06 agg. 11/09


Orientarsi con le mappe

Arf 1/06 agg. 11/09


Orientarsi con le mappe

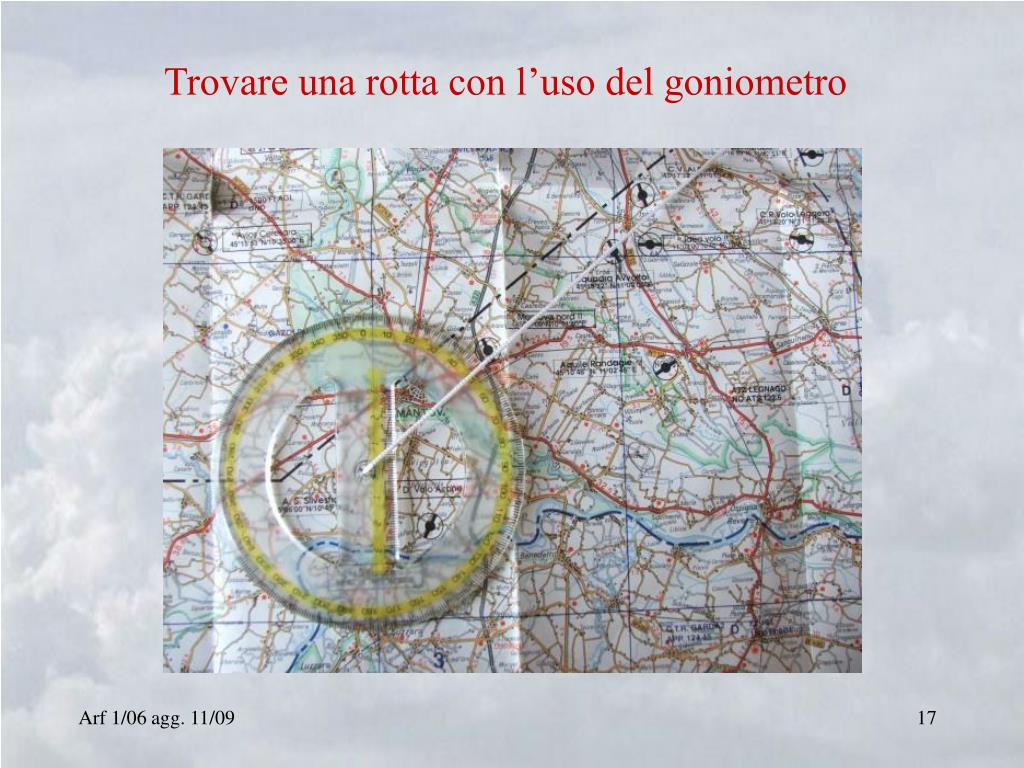

Trovare una rotta con l’uso del goniometro

Arf 1/06 agg. 11/09


Orientarsi con le mappe

Ed ora vediamo come abbinare l’utilizzo del GPS con la carta

Trovare un punto partendo da coordinate

Mettiamo il caso che mentre andiamo a zonzo col nostro aeroplanino scorgiamo in aperta campagna, un trattore rovesciato col contadino inerme a terra.

Fissiamo il punto sul GPS e comunichiamo le coordinate alla base della Protezione Civile:

“emergenza alle coordinate 44°.53’.25’’N – 10°.43’.30’’E

Che si fa a questo punto senza GPS?

  • Una cosa molto semplice: Prendiamo una cartina della zona (Solo quelle che riportano le coordinate ai bordi!) e identifichiamo il rettangolo interessato (quello in cui cadono le coordinate comunicate)

  • Misuriamo l’altezza del rettangolo (in millimetri)

  • Sottraiamo dalla latitudine comunicata i gradi inferiori del riquadro

  • Applichiamo la seguente formula : wp = (mm_riq/°_riq)x °_com

  • Ovvero: punto da trovare =(millimetri misurati / ° del riquadro) x °comunicati(differenza)

  • Ripetiamo il tutto per la larghezza del rettangolo (longitudine) ed il gioco è fatto!

Lo so che è chiaro come una notte senza luna …ma è più facile da fare che da spiegare

Arf 1/06 agg. 11/09


Orientarsi con le mappe

Arf 1/06 agg. 11/09


Orientarsi con le mappe

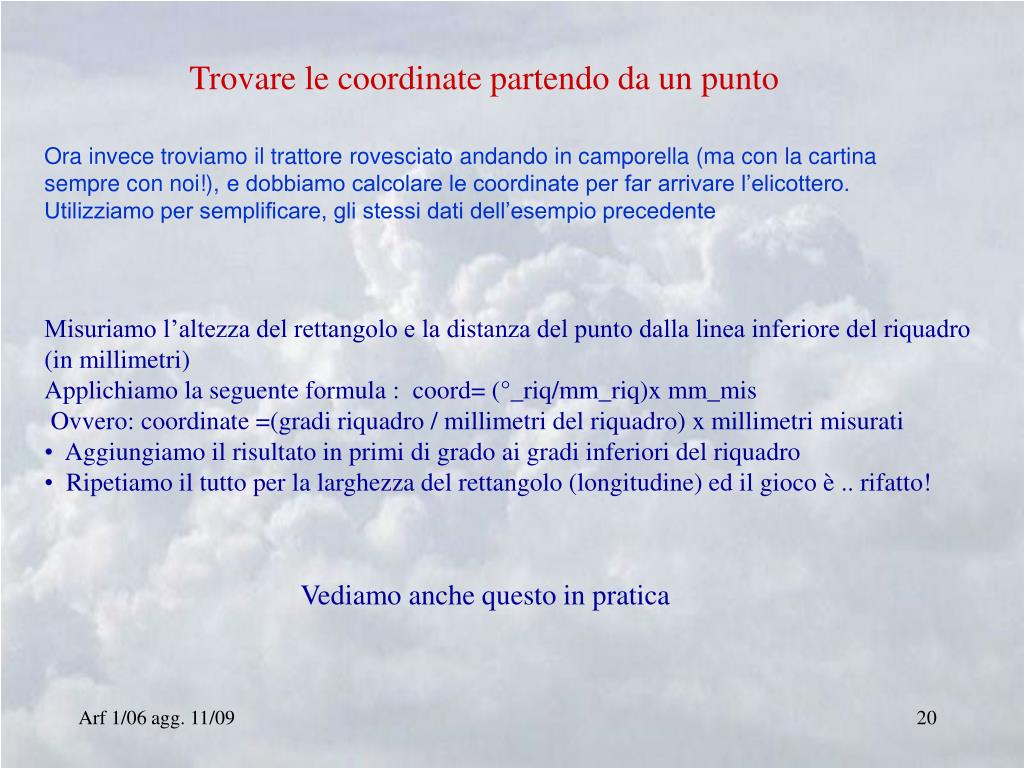

Trovare le coordinate partendo da un punto

Ora invece troviamo il trattore rovesciato andando in camporella (ma con la cartina sempre con noi!), e dobbiamo calcolare le coordinate per far arrivare l’elicottero.

Utilizziamo per semplificare, gli stessi dati dell’esempio precedente

  • Misuriamo l’altezza del rettangolo e la distanza del punto dalla linea inferiore del riquadro (in millimetri)

  • Applichiamo la seguente formula : coord= (°_riq/mm_riq)x mm_mis

  • Ovvero: coordinate =(gradi riquadro / millimetri del riquadro) x millimetri misurati

  • Aggiungiamo il risultato in primi di grado ai gradi inferiori del riquadro

  • Ripetiamo il tutto per la larghezza del rettangolo (longitudine) ed il gioco è .. rifatto!

Vediamo anche questo in pratica

Arf 1/06 agg. 11/09


Orientarsi con le mappe

Arf 1/06 agg. 11/09


Orientarsi con le mappe

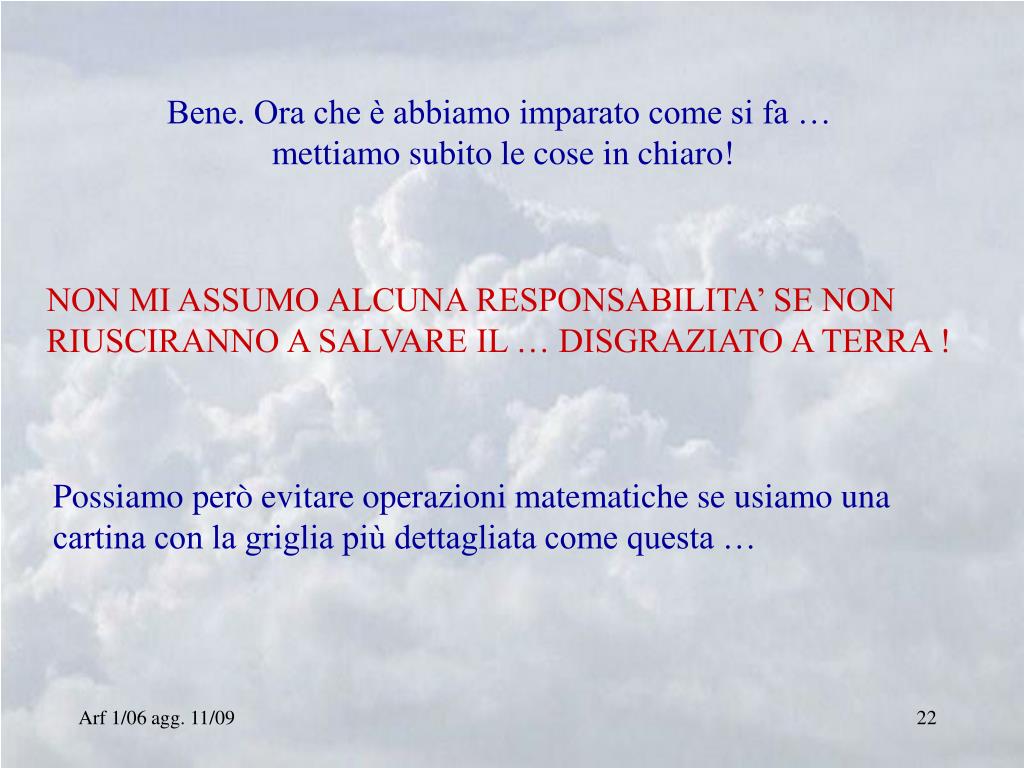

Bene. Ora che è abbiamo imparato come si fa …

mettiamo subito le cose in chiaro!

NON MI ASSUMO ALCUNA RESPONSABILITA’ SE NON RIUSCIRANNO A SALVARE IL … DISGRAZIATO A TERRA !

Possiamo però evitare operazioni matematiche se usiamo una cartina con la griglia più dettagliata come questa …

Arf 1/06 agg. 11/09


Orientarsi con le mappe

Arf 1/06 agg. 11/09


Orientarsi con le mappe

AeroClub =

45.06.00N

10.45.16E

Arf 1/06 agg. 11/09


Orientarsi con le mappe

… o addirittura evitare di … dare i numeri facendoceli dare direttamente dal GPS (che non ci farà vincere al lotto ma quasi certamente ci farà ritrovare il malcapitato)

Arf 1/06 agg. 11/09


Orientarsi con le mappe

Ah! ... dimenticavo:

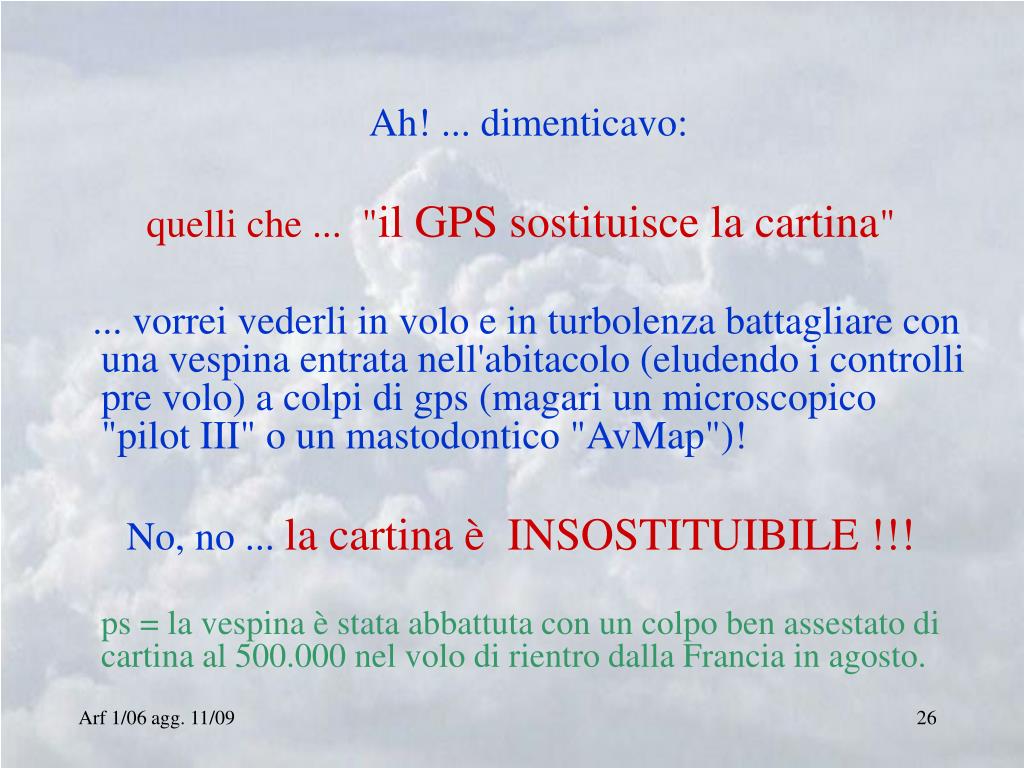

quelli che ... "il GPS sostituisce la cartina"

... vorrei vederli in volo e in turbolenza battagliare con una vespina entrata nell'abitacolo (eludendo i controlli pre volo) a colpi di gps (magari un microscopico "pilot III" o un mastodontico "AvMap")!

No, no ...la cartina è INSOSTITUIBILE !!!

ps = la vespina è stata abbattuta con un colpo ben assestato di cartina al 500.000 nel volo di rientro dalla Francia in agosto.

Arf 1/06 agg. 11/09
