Presentation Transcript


88405317 021 7636633 0936

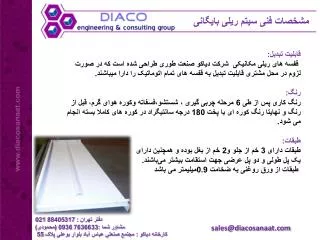

مشخصات فنی سیتم ریلی بایگانی

قابلیت تبدیل:

‌ قفسه های ریلی مکانیکی شرکت دیاکو صنعت طوری طراحی شده است که در صورت لزوم در محل مشتری قابلیت تبدیل به قفسه های تمام اتوماتیک را دارا میباشند.

رنگ:

رنگ کاری پس از طی 6 مرحله چربی گیری ، شستشو،فسفاته وکوره هوای گرم، قبل از رنگ و نهایتا رنگ کوره ای با پخت 180 درجه سانتیگراد در کوره های کاملا بسته انجام می شود.

طبقات:

طبقات دارای 3 خم از جلو و2 خم از بغل بوده و همچنین دارای

یک پل طولی و دو پل عرضی جهت استقامت بیشتر می‌باشند.

طبقات از ورق روغنی به ضخامت 0.9میلیمتر می باشد

دفتر تهران : 88405317 021

مشاور شما :7636633 0936 (محمودی)

کارخانه دیاکو : مجتمع صنعتي عباس آباد بلوار بوعلي پلاک 55

[email protected]


88405317 021 7636633 0936

سیستم مهارکشی:

مهارکشی توسط سیم بکسل با پیچ های تنظیم جهت رگلاژ قفسه ها و یا بصورت کاملا پیچ مهرهای تولید میگردد.

فرمان:

فرمانها دارای 3 قربیلک هرزگرد از جنس آلومینیوم مرغوب

با پوشش رنگ پودری، جهت سهولت جابجایی قفسه ها میباشد

کلیپ:

کلیپ طبقات از ورق 2 میلیمتری با آبکاری میباشد.

دفتر تهران : 88405317 021

مشاور شما :7636633 0936 (محمودی)

کارخانه دیاکو : مجتمع صنعتي عباس آباد بلوار بوعلي پلاک 55

[email protected]


88405317 021 7636633 0936

سیستم حرکتی:

چرخ ها به صورت خار و پیم 4پهلو به شفت متصل شد

که به راحتی قابل مونتاژ و دمونتاژ میباشد.

ستونها :

ستونها از 4 خم به ابعاد 60*35 بوده و شیارهایی

به گام 16 میلیمتر برای جابجایی طبقات در نظر گرفته شده است

دفتر تهران : 88405317 021

مشاور شما :7636633 0936 (محمودی)

کارخانه دیاکو : مجتمع صنعتي عباس آباد بلوار بوعلي پلاک 55

[email protected]


88405317 021 7636633 0936

امکان مونتاژ و دمونتاژ :

نحوه اتصال قفسه ها ه گونه ای طراحی شده که امکان مونتاژ و دمونتاژ

با کمترین زمان ممکن را به وجود می‌آورد.

سیستم های انتقال نیرو:

سیستم های انتقال نیرو طوری طراحی شده است که با حداقل نیرو

حداکثر جابجایی صورت می پذیرد.

نیروی انتقال از چرخ دنده گیربکس با مدول 5/2 می باشد در ریل ها

از تسمه و ترانس 2 پلیشه استفاده می شود.

دفتر تهران : 88405317 021

مشاور شما :7636633 0936 (محمودی)

کارخانه دیاکو : مجتمع صنعتي عباس آباد بلوار بوعلي پلاک 55

[email protected]


88405317 021 7636633 0936

خصوصیات بدنه :

بدنه و تمامی قطعات این سیستم طوری طراحی شده است که توسط پیچ و مهره به هم متصل شده و قابلیت افزایش

طول،عرض وارتفاع را به قفسه هامی دهد.

شاسی سیستم :

شاسی از ورق 2 الی 5/2 میلیمتر با خم کاری مناسب با رابطهای عرضی ساخته می شود.

دفتر تهران : 88405317 021

مشاور شما :7636633 0936 (محمودی)

کارخانه دیاکو : مجتمع صنعتي عباس آباد بلوار بوعلي پلاک 55

[email protected]
