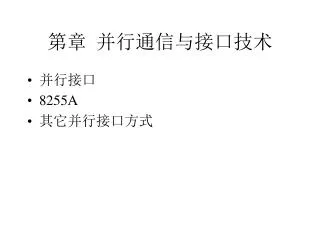

  1. 第章 并行通信与接口技术 • 并行接口 • 8255A • 其它并行接口方式

  2. CPU 总线 并行接口（8255A） 存储器 外部设备

  3. 并行通信特点 并行通信的主要特点： 数据在多条并行传输线上各位同时传送；和串行传送相比，在同样的时钟速率下，并行传送的信息传输率较高；但所用信号线数量较多。 适用于信息传输率要求较高，而传输距离较短的场合。

  4. 5.4 并行通信与并行接口

  5. 5.5 并行接口8255A

  6. 5.5.1 8255A内部结构 1.数据端口A,B,C 2.A组控制、B组控制 3.读写控制逻辑电路 4.数据总线缓冲器

  7. 5.5.2 引脚信号 • 外设边 • PA0-PA7 • PB0-PB7 • PC0-PC7 • CPU边 • RESET • D0-D7 • CS* • RD*, WR* • A1, A0

  8. 5.5.3 8255A控制字 两大类方式 • 方式选择控制字（D7=1) (C配合） • 方式0(A,B) • 方式1(A,B) • 方式2(A) 2. C端口按位置位/复位控制字(D7=0)

  9. 1 方式选择控制字 D7=1

  10. J1和J2的片选通过地址译码器译码得到

  11. MOV DX,00E6H MOV AL,83H OUT DX,AL

  12. 对J2进行方式设置 MOV DX,00EEH MOV AL,83H OUT DX,AL

  13. 2 端口C置位/复位控制字 D7=0 MOV DX, ctrl_port MOV AL,0xxx0001B ;PC0置1

  14. 5.5.4 8255A工作方式 3种工作方式 各个端口配合 • 1、方式0：基本输入输出方式 • 各个端口独立操作 • 分别可作为输入或输出 • 应用 • 无条件传送 • 驱动数码管，LED • 连接按键 • 查询式传送 • 一个端口作数据端口 • 另一个端口作状态端口

  15. 方式0编程 ;端口A输出 … …;8255A初始化 mov dx, porta mov al,data out dx,al … … ; 端口A输入 … …;8255A初始化 mov dx, porta in al,dx … …

  16. 方式0输入时序

  17. 方式0输出时序

  18. 例：方式0输出

  19. 例：方式0输入

  20. 方式1：选通输入/输出方式 • 特点说明 • 端口A,B作输入/输出 • 端口C作为应答信号（配合） • 应用 • 计算机与外部设备之间通过程序查询方式工作 • 输入或输出

  21. port A / B STB* INTR IBF* 利用方式1输入 8255A 外部设备 CPU DB 1.外部设备通过STB*把数据送到8255的端口A/B 2.IBF*有效，指示输入缓冲区满 3.8255向CPU发出中断信号 4.CPU通过输入指令读取数据 5.IBF*变成无效

  22. OBF* DB WR* CS*,A0，A1 ACK* INTR 利用方式1输出 8255A 外部设备 CPU 1.CPU向8255的端口A/B输出 2.OBF*指示数据有效 3.设备取走数据，并发出ACK* 4.8255向CPU发出中断

  23. PC4 PC2

  24. PC2 PC6

  25. 方式1输入时序

  26. 方式1输出时序

  27. 方式2 • 特点 • 双向传输 • 适用于端口A • 端口C用作联络信号 • PC0~2作I/O • 端口B工作于方式0，1 • 应用 • 计算机与外设之间进行双向通信

  28. 3.方式2 INTE1：PC6 INTE2：PC4

  29. 方式2的时序

  30. 方式2与其它方式的组合 • A端口工作于方式2， • B端口可工作于方式0，1 • B端口可工作于输入/输出 • 共四种组合方式 • B工作于方式0输入 • B工作于方式0输出 • B工作于方式1输入 • B工作于方式1输出

  31. 5.5.5 8255A应用举例 例1：工作于方式0 作业：读懂P233，画出程序流程图

  32. 作业：阅读代码：P234，程序组成： • 主程序 • 中断服务程序 • 填写中断向量

  33. 00 20 00 10 2CH 中断类型号0BH 中断向量：2CH,2DH,2EH,2FH 打印中断服务程序入口地址 1000H：2000H 中断 服务 程序 1000H:2000H 主程序 其它地址

  34. 本章小结 • 并行通信技术和并行接口 • 并行接口8255A的工作方式 • 方式0，1，2的意义和原理
