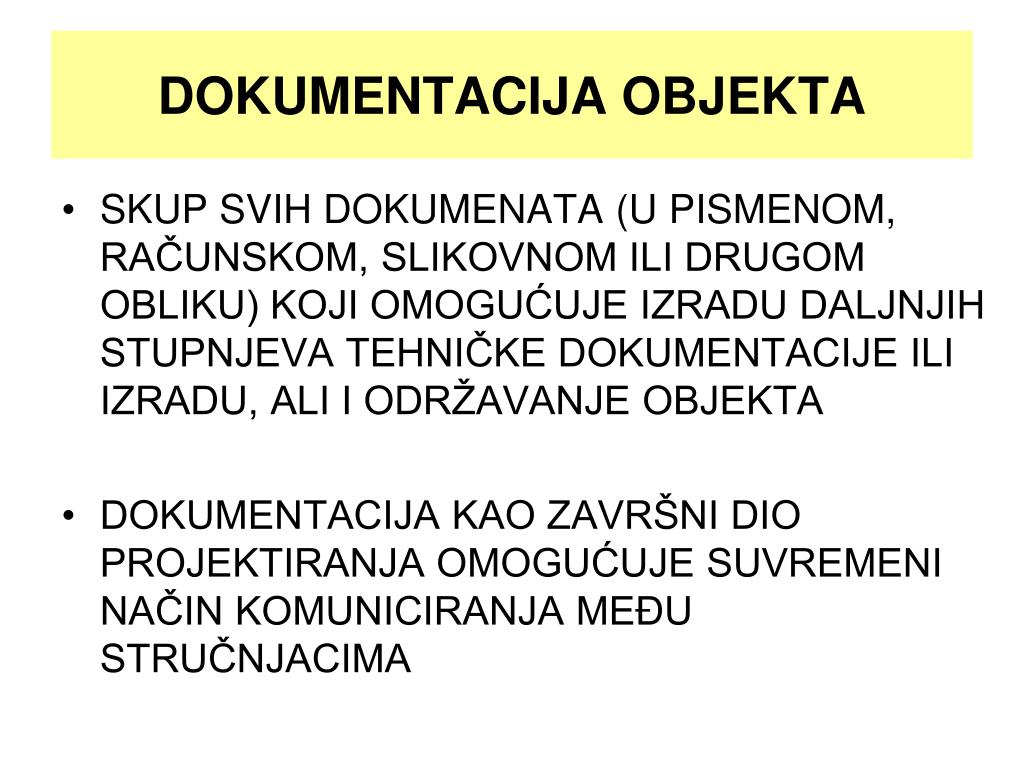

  1. DOKUMENTACIJA OBJEKTA • SKUP SVIH DOKUMENATA (U PISMENOM, RAČUNSKOM, SLIKOVNOM ILI DRUGOM OBLIKU) KOJI OMOGUĆUJE IZRADU DALJNJIH STUPNJEVA TEHNIČKE DOKUMENTACIJE ILI IZRADU, ALI I ODRŽAVANJE OBJEKTA • DOKUMENTACIJA KAO ZAVRŠNI DIO PROJEKTIRANJA OMOGUĆUJE SUVREMENI NAČIN KOMUNICIRANJA MEĐU STRUČNJACIMA

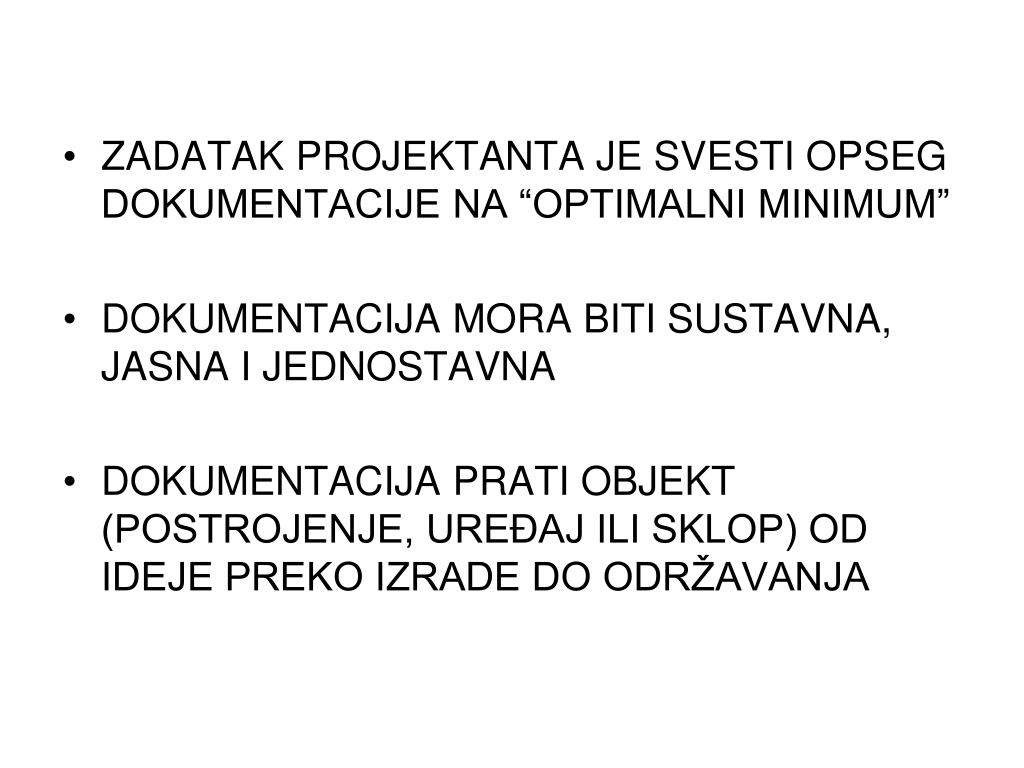

  2. ZADATAK PROJEKTANTA JE SVESTI OPSEG DOKUMENTACIJE NA “OPTIMALNI MINIMUM” • DOKUMENTACIJA MORA BITI SUSTAVNA, JASNA I JEDNOSTAVNA • DOKUMENTACIJA PRATI OBJEKT (POSTROJENJE, UREĐAJ ILI SKLOP) OD IDEJE PREKO IZRADE DO ODRŽAVANJA

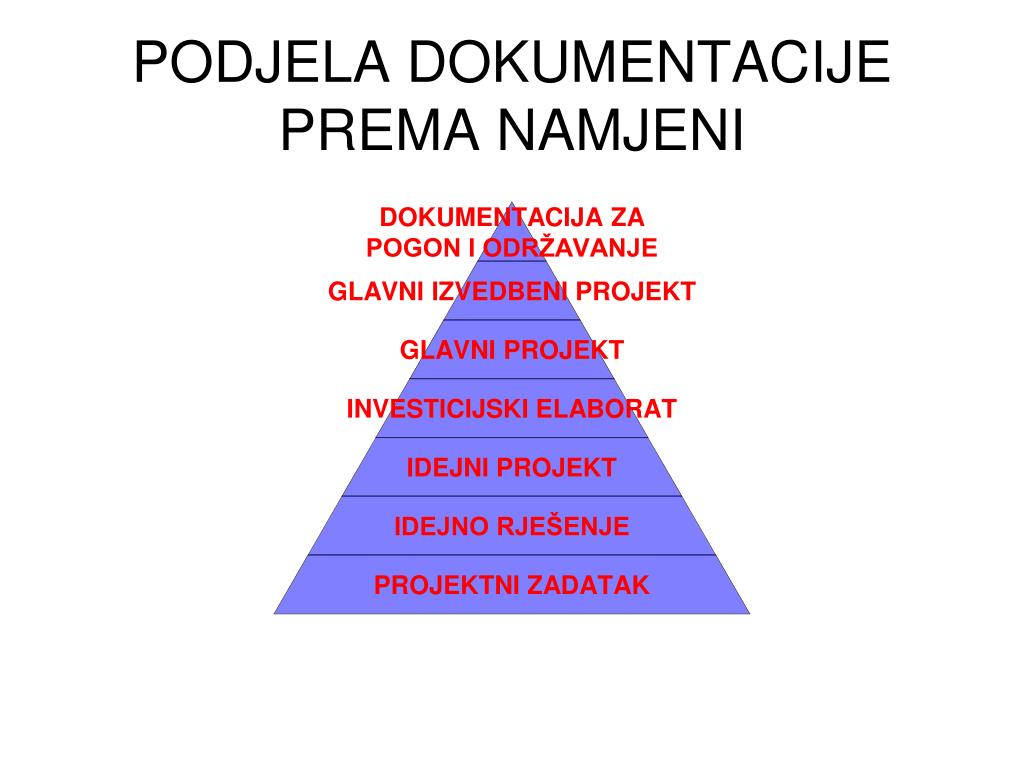

  3. PODJELA DOKUMENTACIJE PREMA NAMJENI

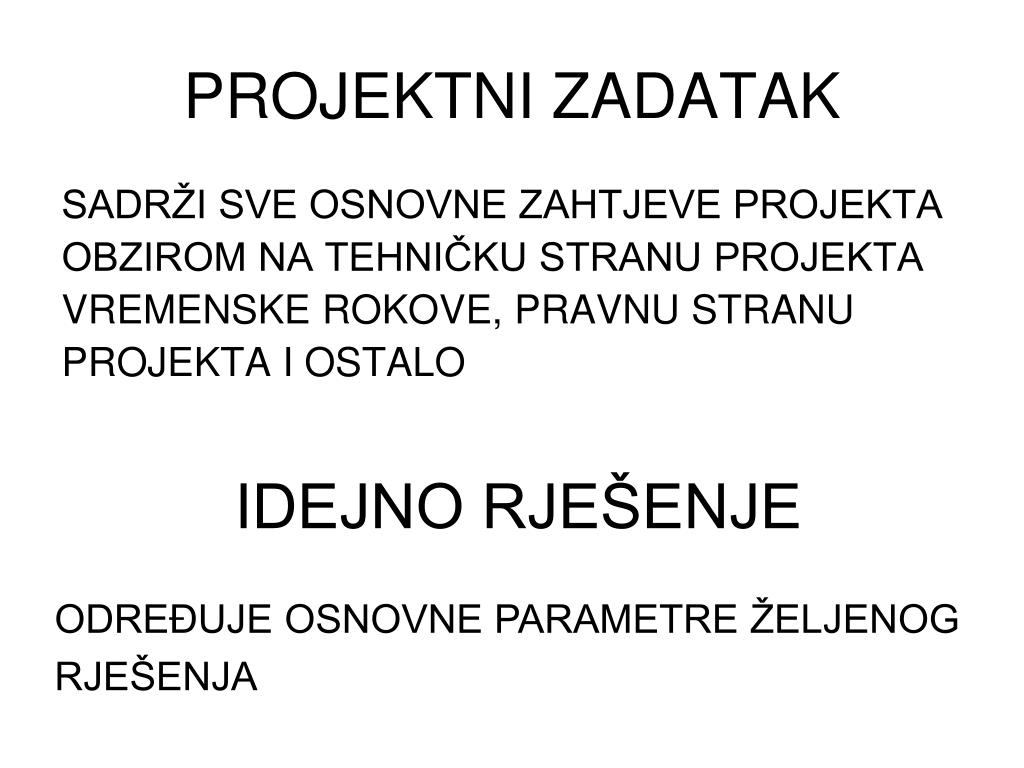

  4. PROJEKTNI ZADATAK SADRŽI SVE OSNOVNE ZAHTJEVE PROJEKTA OBZIROM NA TEHNIČKU STRANU PROJEKTA VREMENSKE ROKOVE, PRAVNU STRANU PROJEKTA I OSTALO IDEJNO RJEŠENJE ODREĐUJE OSNOVNE PARAMETRE ŽELJENOG RJEŠENJA

  5. IDEJNI PROJEKT ODREĐUJE OSNOVNE PARAMETRE ŽELJENOG RJEŠENJA, DAJE VIŠE MOGUĆIH VARIJANTI TE GRUBI ODABIR OPREME I UREĐAJA, KAO I TROŠKOVNIK ZA SVAKU VARIJANTU

  6. INVESTICIJSKI ELABORAT SADRŽI SVE ŠTO I IDEJNI PROJEKT, A DODAJE SE JOŠ I EKONOMSKA ANALIZA (RENTABILNOST, ODNOSI NA TRŽIŠTU, OPRAVDANOST INVESTICIJE) SLUŽI ZA OBVEZNO DOKAZIVANJE POTREBNIH SREDSTAVA ZA INVESTICIJU

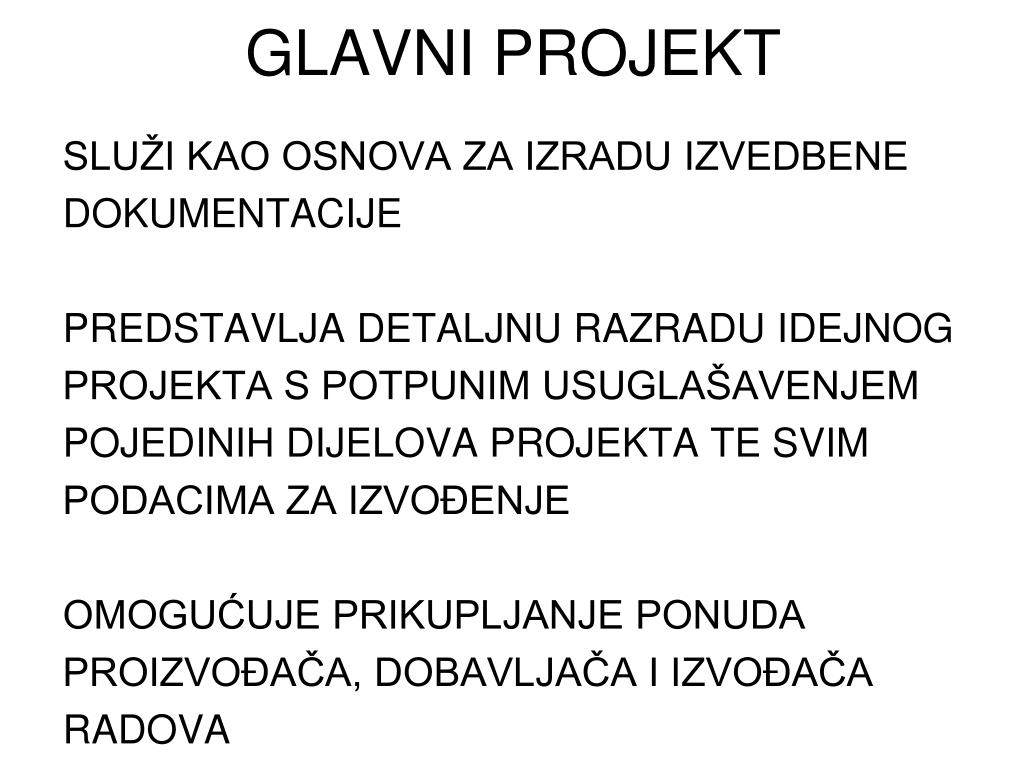

  7. GLAVNI PROJEKT SLUŽI KAO OSNOVA ZA IZRADU IZVEDBENE DOKUMENTACIJE PREDSTAVLJA DETALJNU RAZRADU IDEJNOG PROJEKTA S POTPUNIM USUGLAŠAVENJEM POJEDINIH DIJELOVA PROJEKTA TE SVIM PODACIMA ZA IZVOĐENJE OMOGUĆUJE PRIKUPLJANJE PONUDA PROIZVOĐAČA, DOBAVLJAČA I IZVOĐAČA RADOVA

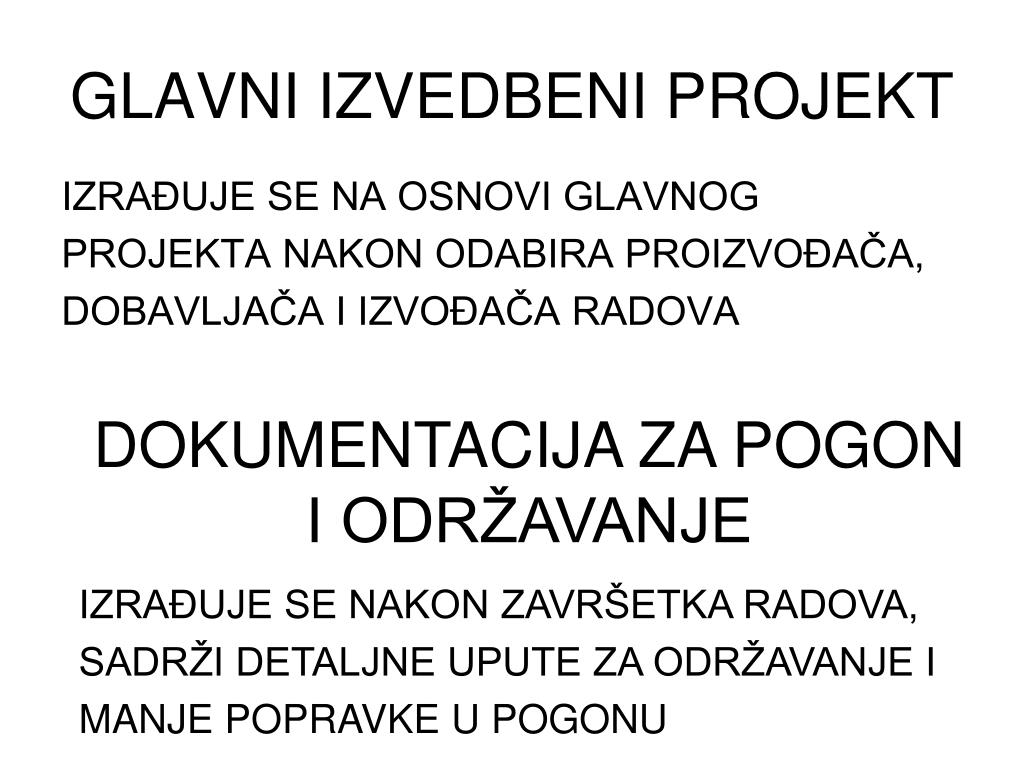

  8. GLAVNI IZVEDBENI PROJEKT IZRAĐUJE SE NA OSNOVI GLAVNOG PROJEKTA NAKON ODABIRA PROIZVOĐAČA, DOBAVLJAČA I IZVOĐAČA RADOVA DOKUMENTACIJA ZA POGON I ODRŽAVANJE IZRAĐUJE SE NAKON ZAVRŠETKA RADOVA, SADRŽI DETALJNE UPUTE ZA ODRŽAVANJE I MANJE POPRAVKE U POGONU

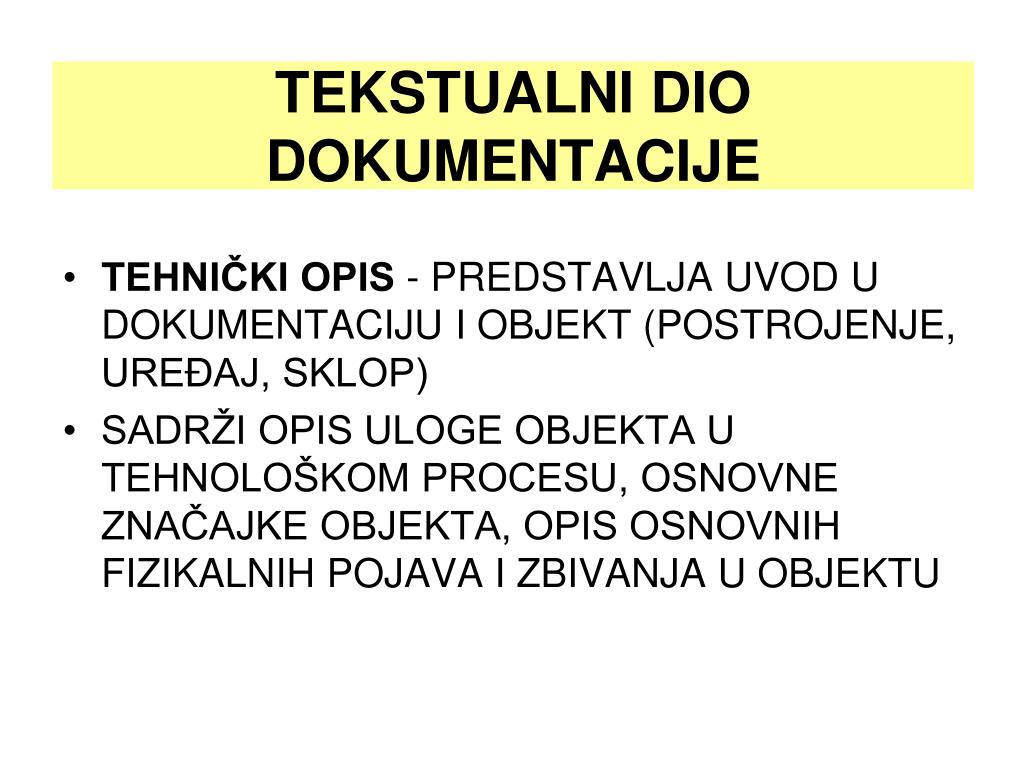

  9. TEKSTUALNI DIO DOKUMENTACIJE • TEHNIČKI OPIS - PREDSTAVLJA UVOD U DOKUMENTACIJU I OBJEKT (POSTROJENJE, UREĐAJ, SKLOP) • SADRŽI OPIS ULOGE OBJEKTA U TEHNOLOŠKOM PROCESU, OSNOVNE ZNAČAJKE OBJEKTA, OPIS OSNOVNIH FIZIKALNIH POJAVA I ZBIVANJA U OBJEKTU

  10. TEHNIČKO-EKONOMSKO OBRAZLOŽENJE - SADRŽI OBRAZLOŽENJE EKONOMSKE POTREBE REALIZACIJE OBJEKTA, OBRAZLOŽENJE IZBORA JEDNE OD VARIJANTI IDEJNOG PROJEKTA I TROŠKOVE REALIZACIJE • OBVEZNI PRORAČUNI - PREDSTAVLJAJU SVE PRORAČUNE KOJE JE NUŽNO ILI POTREBNO IZVESTI ZA SAM PROJEKT • PRORAČUNI SU OSNOVA ZA DIMENZIONIRANJE POJEDINIH ELEMENATA I SKLOPOVA U OBJEKTU

  11. UPUTE ZA RUKOVANJE • UPUTE ZA ISPITIVANJE, PODEŠAVANJE I ODRŽAVANJE • OSTALE UPUTE PREMA POTREBI • POPIS OPREME - IZRAĐUJE SE ZA SVAKI DIO OBJEKTA POSEBNO • OMOGUĆUJE BRZO PRONALAŽENJE SVAKOG ELEMENTA

  12. TROŠKOVNICI - TROŠKOVNIK OPREME (NA OSNOVI POPISA OPREME), TROŠKOVNIK RADNE SNAGE, TROŠKOVNIK OSTALIH MATERIJALNIH TROŠKOVA

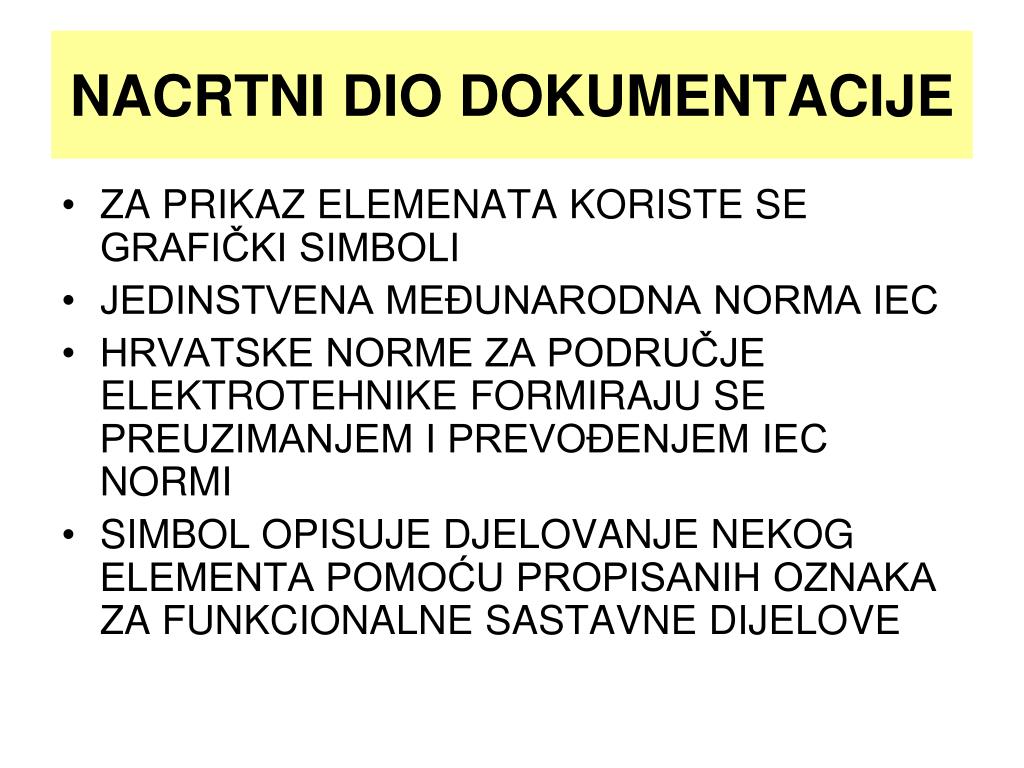

  13. NACRTNI DIO DOKUMENTACIJE • ZA PRIKAZ ELEMENATA KORISTE SE GRAFIČKI SIMBOLI • JEDINSTVENA MEĐUNARODNA NORMA IEC • HRVATSKE NORME ZA PODRUČJE ELEKTROTEHNIKE FORMIRAJU SE PREUZIMANJEM I PREVOĐENJEM IEC NORMI • SIMBOL OPISUJE DJELOVANJE NEKOG ELEMENTA POMOĆU PROPISANIH OZNAKA ZA FUNKCIONALNE SASTAVNE DIJELOVE

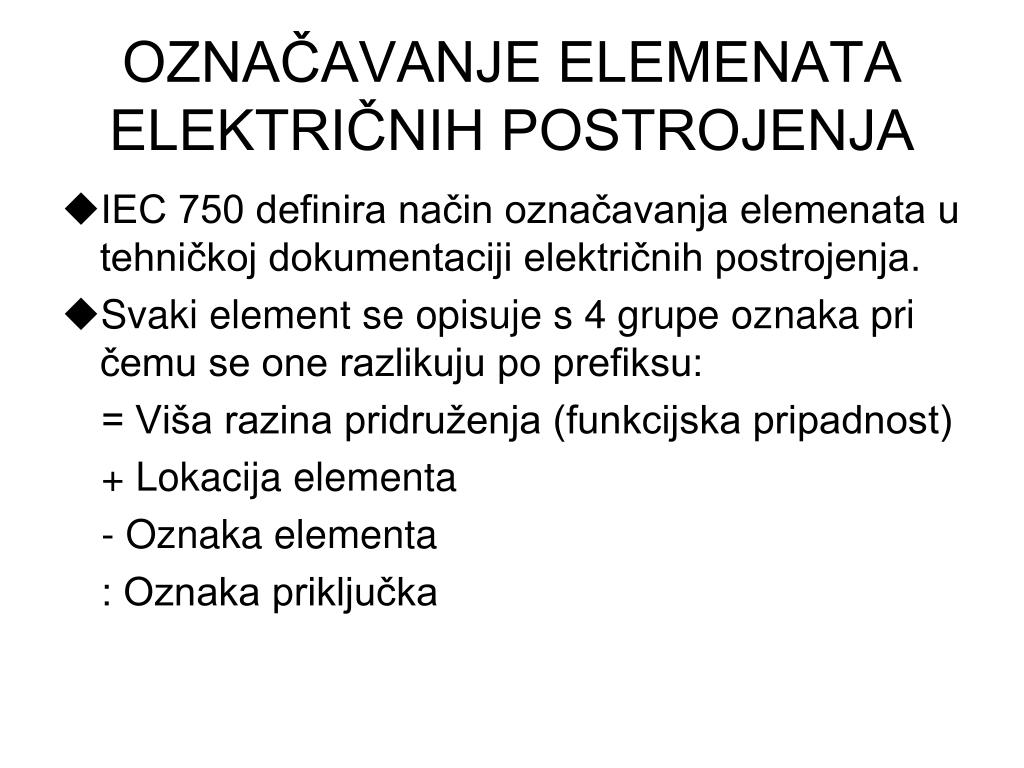

  14. OZNAČAVANJE ELEMENATA ELEKTRIČNIH POSTROJENJA • IEC 750 definira način označavanja elemenata u tehničkoj dokumentaciji električnih postrojenja. • Svaki element se opisuje s 4 grupe oznaka pri čemu se one razlikuju po prefiksu: • = Viša razina pridruženja (funkcijska pripadnost) • + Lokacija elementa • - Oznaka elementa • : Oznaka priključka

  15. Oznaka više pripadnosti (=) 1. Brojanje sistema ili postrojenja 2. Oznaka postrojenja 3. Dio postrojenja (polje) 4. i 5. Detaljnija podjela (priključni ormarić)

  16. Oznaka više pripadnosti (=) • Oznaka postrojenja: • C - 380 kV • D - 220 kV • E - 110 kV • H - 30 i 35 kV • J - 20 kV • K - 10 kV • N - <1 kV • Q - mjerenje • R - zaštita • T - energetski transformator • U - upravljanje • X - procesno računalo • Y - telekomunikacije

  17. Oznaka lokacije (+) 1. Brojanje sistema ili postrojenja 2. Oznaka postrojenja 3. Dio postrojenja (polje) 4. i 5. Detaljnija podjela (priključni ormarić)

  18. Oznaka lokacije (+) • Oznaka postrojenja: • C - 380 kV • D - 220 kV • E - 110 kV • H - 30 i 35 kV • J - 20 kV • K - 10 kV • N - <1 kV • Q - mjerenje • R - zaštita • T - energetski transformator • U - upravljanje • X - procesno računalo • Y - telekomunikacije

  19. Oznaka elementa (-) 1. Vrsta 2. Broj 3. Funkcija (A - OFF, E - ON, L - oznaka vodiča)

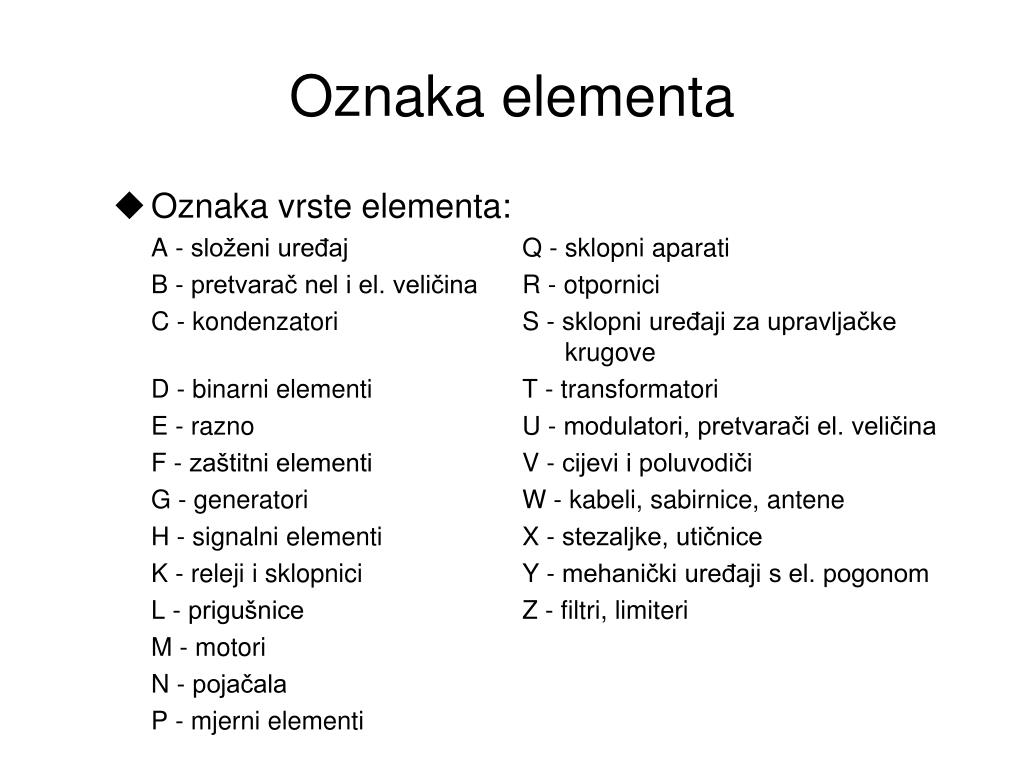

  20. Oznaka elementa • Oznaka vrste elementa: • A - složeni uređaj Q - sklopni aparati • B - pretvarač nel i el. veličina R - otpornici • C - kondenzatori S - sklopni uređaji za upravljačke krugove • D - binarni elementi T - transformatori • E - razno U - modulatori, pretvarači el. veličina • F - zaštitni elementi V - cijevi i poluvodiči • G - generatori W - kabeli, sabirnice, antene • H - signalni elementi X - stezaljke, utičnice • K - releji i sklopnici Y - mehanički uređaji s el. pogonom • L - prigušnice Z - filtri, limiteri • M - motori • N - pojačala • P - mjerni elementi

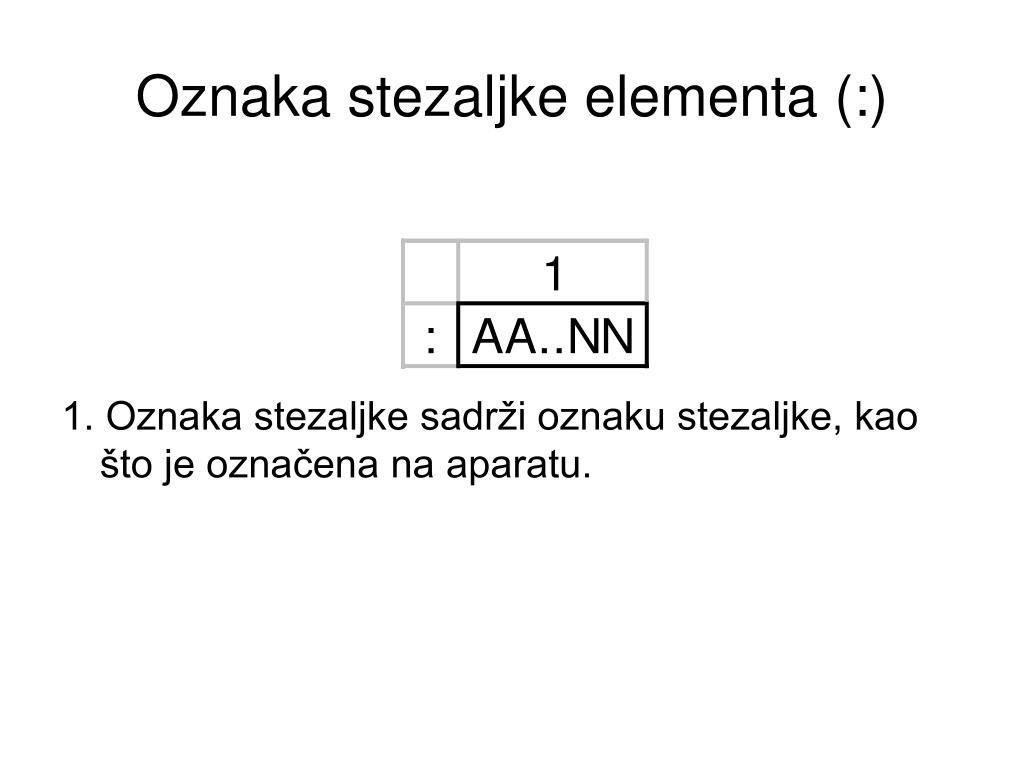

  21. Oznaka stezaljke elementa (:) 1. Oznaka stezaljke sadrži oznaku stezaljke, kao što je označena na aparatu.

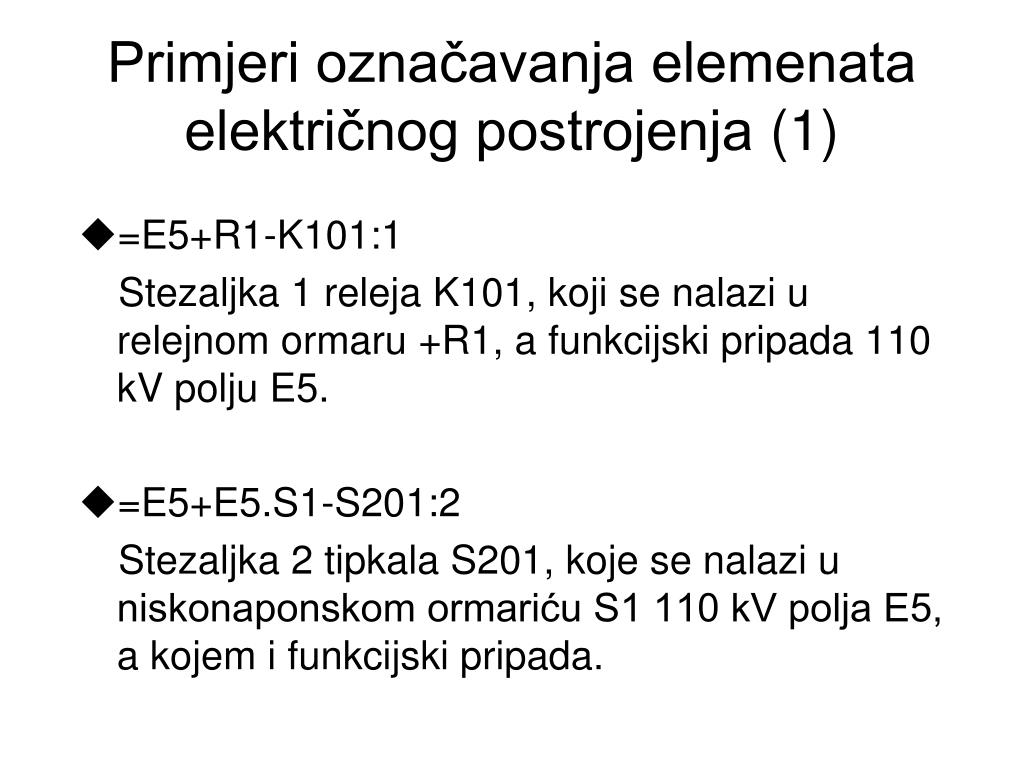

  22. Primjeri označavanja elemenata električnog postrojenja (1) • =E5+R1-K101:1 • Stezaljka 1 releja K101, koji se nalazi u relejnom ormaru +R1, a funkcijski pripada 110 kV polju E5. • =E5+E5.S1-S201:2 • Stezaljka 2 tipkala S201, koje se nalazi u niskonaponskom ormariću S1 110 kV polja E5, a kojem i funkcijski pripada.

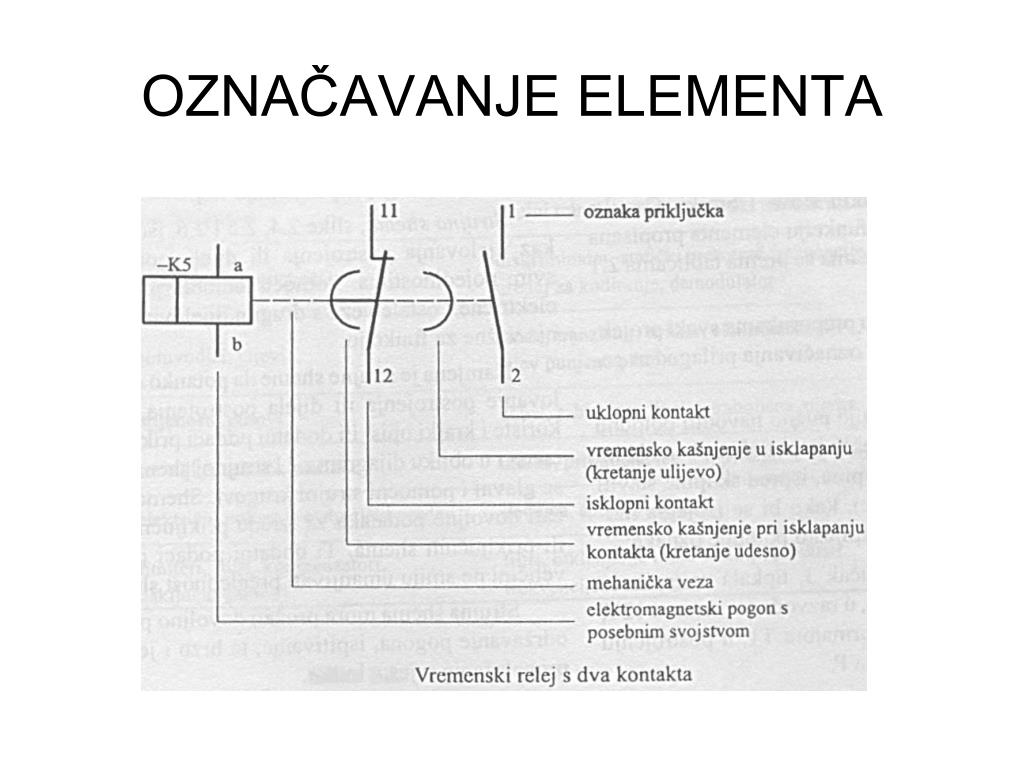

  23. OZNAČAVANJE ELEMENTA

  24. ELEKTRIČNE SHEME DIJAGRAMI I TABLICE • SHEMA PRIKAZUJE NAČIN NA KOJI SU POJEDINI DIJELOVI MREŽE, POSTROJENJA, SKUPINE UREĐAJA ILI UREĐAJI MEĐUSOBNO POVEZANI I U KAKVOM SU FUNKC. ODNOSU • DIJAGRAM PRIKAZUJE ODNOSE IZMEĐU RAZNIH OPERACIJA, OPERACIJA I VREMENA, OPERACIJA I FIZIKALNIH VELIČINA, STANJA RAZNIH ELEMENATA • TABLICA NADOMJEŠTA ILI DOPUNJAVA SHEMU ILI DIJAGRAM

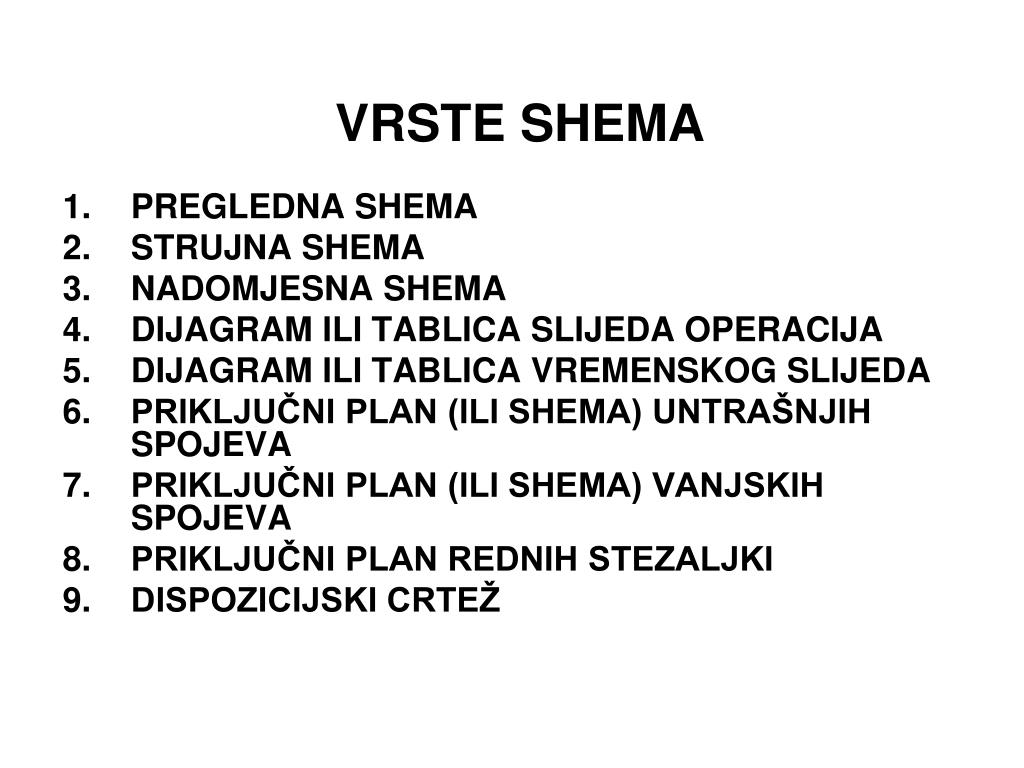

  25. VRSTE SHEMA • PREGLEDNA SHEMA • STRUJNA SHEMA • NADOMJESNA SHEMA • DIJAGRAM ILI TABLICA SLIJEDA OPERACIJA • DIJAGRAM ILI TABLICA VREMENSKOG SLIJEDA • PRIKLJUČNI PLAN (ILI SHEMA) UNTRAŠNJIH SPOJEVA • PRIKLJUČNI PLAN (ILI SHEMA) VANJSKIH SPOJEVA • PRIKLJUČNI PLAN REDNIH STEZALJKI 9. DISPOZICIJSKI CRTEŽ

  26. PREGLEDNA SHEMA • POJEDNOSTAVLJEN PRIKAZ POSTROJENJA KOJI OMOGUĆUJE JEDNOSTAVNO RAZUMIJEVANJE DJELOVANJA • SIMBOLIMA PRIKAZANI NAJVAŽNIJI DIJELOVI POSTROJENJA ILI DIO POSTROJENJA S FUNKCIONALNIM MEĐUVEZAMA • PODJELA POSTROJENJA PO FUNKCIONALNOJ ILI PROSTORNOJ OSNOVI • ELEMENTI SE ČESTO NE OZNAČAVAJU PROPISANIM OZNAKAMA, VEĆ OPISNO - UPISUJU SE NAZIVI S OSNOVNIM EL. VELIČINAMA (SNAGA, NAPON, STRUJA)

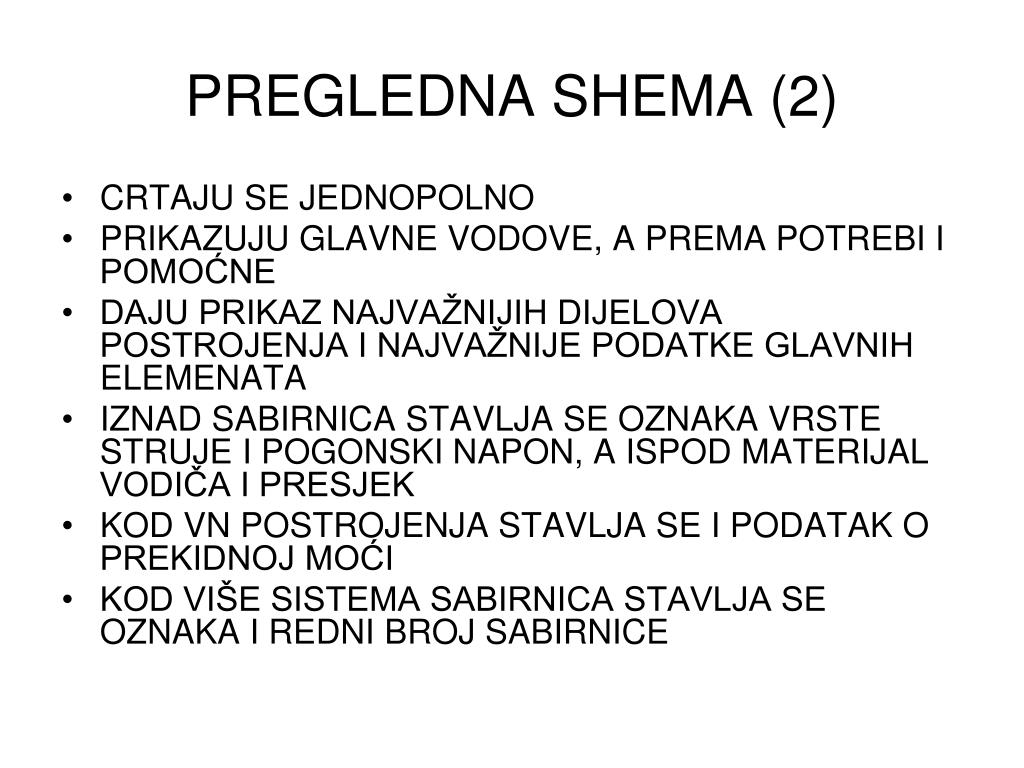

  27. PREGLEDNA SHEMA (2) • CRTAJU SE JEDNOPOLNO • PRIKAZUJU GLAVNE VODOVE, A PREMA POTREBI I POMOĆNE • DAJU PRIKAZ NAJVAŽNIJIH DIJELOVA POSTROJENJA I NAJVAŽNIJE PODATKE GLAVNIH ELEMENATA • IZNAD SABIRNICA STAVLJA SE OZNAKA VRSTE STRUJE I POGONSKI NAPON, A ISPOD MATERIJAL VODIČA I PRESJEK • KOD VN POSTROJENJA STAVLJA SE I PODATAK O PREKIDNOJ MOĆI • KOD VIŠE SISTEMA SABIRNICA STAVLJA SE OZNAKA I REDNI BROJ SABIRNICE

  28. STRUJNA SHEMA • ISCRPAN PRIKAZ DJELOVANJA POSTROJENJA ILI DIJELA POSTROJENJA SA SVIM POJEDINOSTIMA • SIMBOLIMA SE PRIKAZUJU SVE ELEKTRIČNE, MEHANIČKE I OSTALE VEZE S DRUGIM DIJELOVIMA POSTROJENJA VAŽNE ZA FUNKCIJU

  29. STRUJNA SHEMA (2) • PRI IZRADI STRUJNIH SHEMA DOZVOLJENA SU SLJEDEĆA POJEDNOSTAVLJENJA: - JEDNOPOLNO PRIKAZIVANJE CIJELOGA GLAVNOG STRUJNOG KRUGA, AKO SE PRITOM NE SMANJUJU NAVEDENI ZAHTJEVI ZA STRUJNE SHEME - DIO STR. KRUGA MOŽE SE NADOMJESTITI SIMBOLOM U OBLIKU PRAZNOG ČETVEROKUTA, AKO SE TIME ŠTEDI PROSTOR I POBOLJŠAVA PREGLEDNOST. NADOMJEŠTENI DIO MORA BITI JEDNOZNAČNO POVEZAN SA SHEMOM GDJE JE DAT DETALJAN PRIKAZ POJEDNOSTAVLJENOG DIJELA.

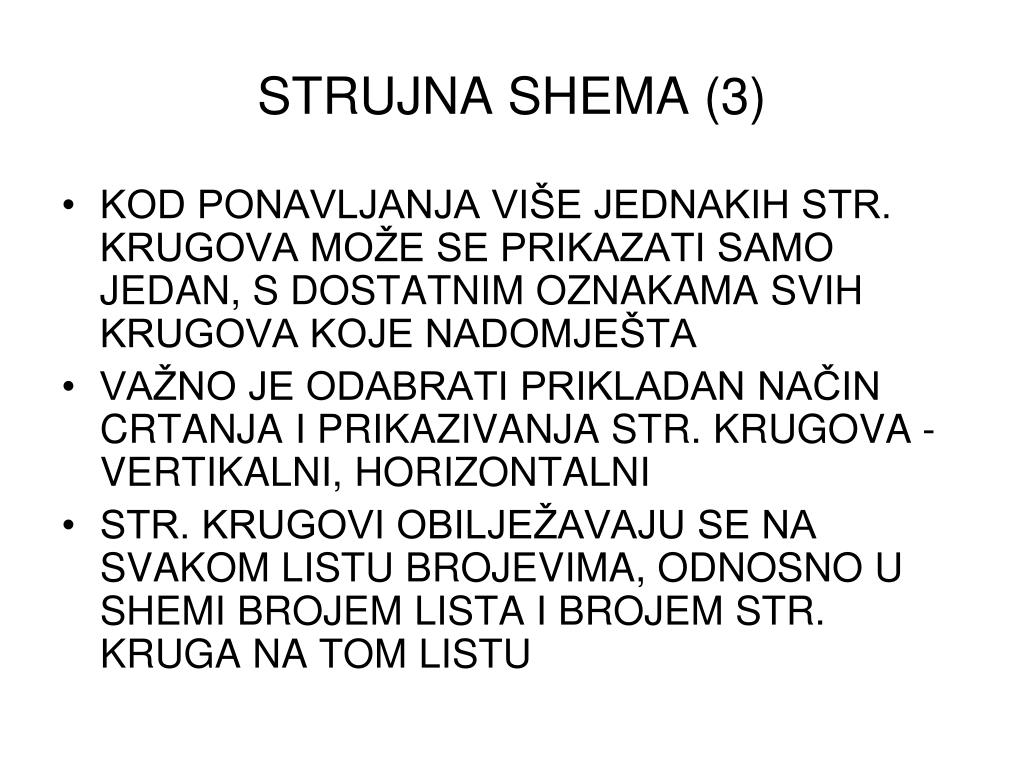

  30. STRUJNA SHEMA (3) • KOD PONAVLJANJA VIŠE JEDNAKIH STR. KRUGOVA MOŽE SE PRIKAZATI SAMO JEDAN, S DOSTATNIM OZNAKAMA SVIH KRUGOVA KOJE NADOMJEŠTA • VAŽNO JE ODABRATI PRIKLADAN NAČIN CRTANJA I PRIKAZIVANJA STR. KRUGOVA - VERTIKALNI, HORIZONTALNI • STR. KRUGOVI OBILJEŽAVAJU SE NA SVAKOM LISTU BROJEVIMA, ODNOSNO U SHEMI BROJEM LISTA I BROJEM STR. KRUGA NA TOM LISTU

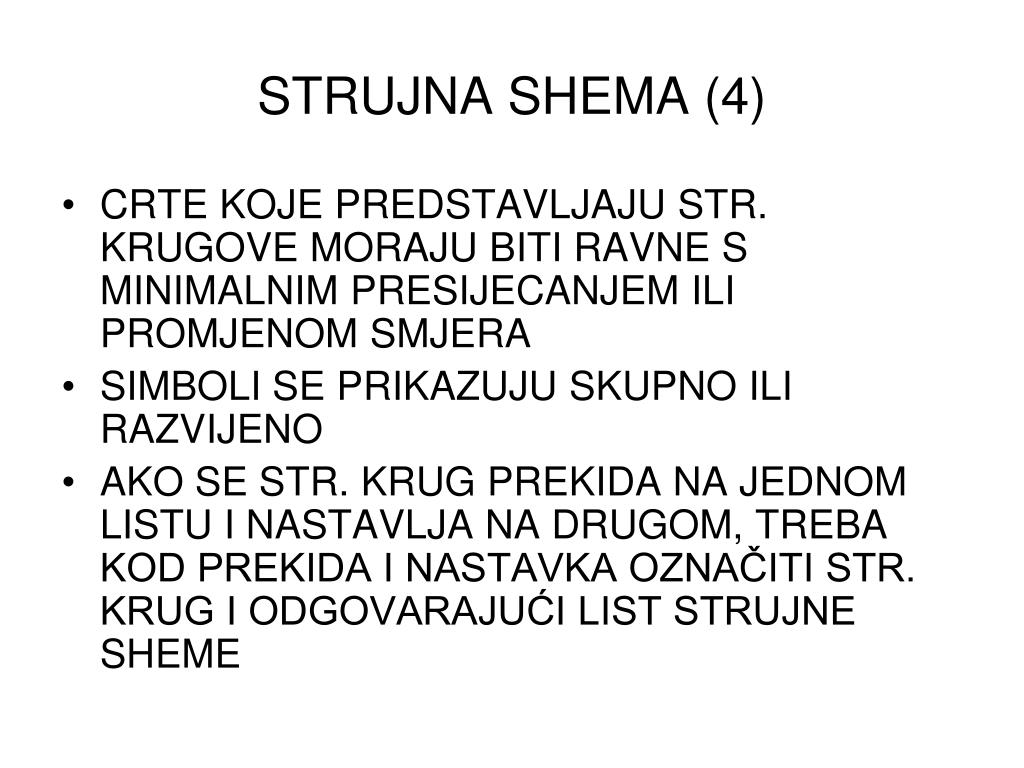

  31. STRUJNA SHEMA (4) • CRTE KOJE PREDSTAVLJAJU STR. KRUGOVE MORAJU BITI RAVNE S MINIMALNIM PRESIJECANJEM ILI PROMJENOM SMJERA • SIMBOLI SE PRIKAZUJU SKUPNO ILI RAZVIJENO • AKO SE STR. KRUG PREKIDA NA JEDNOM LISTU I NASTAVLJA NA DRUGOM, TREBA KOD PREKIDA I NASTAVKA OZNAČITI STR. KRUG I ODGOVARAJUĆI LIST STRUJNE SHEME

  32. STRUJNA SHEMA (5) • AKO SE U STR. SHEMI ŽELI PRIKAZATI DA NJEN DIO PRIPADA NEKOM FUNKCIONALNOM ILI PROSTORNOM SKLOPU, TAJ SE DIO MOŽE OZNAČITI GRANIČNIM TOČKA-CRTA LINIJAMA, KOJE MOGU IMATI OBLIK ČETVEROKUTA ILI NEPRAVILNOG LIKA

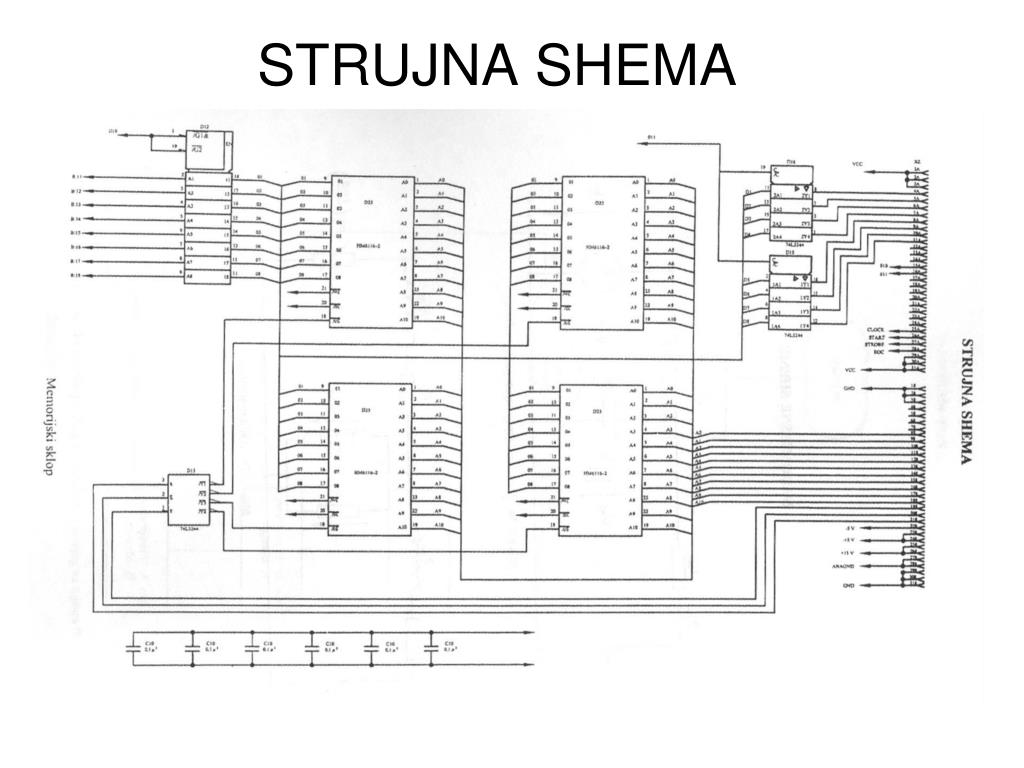

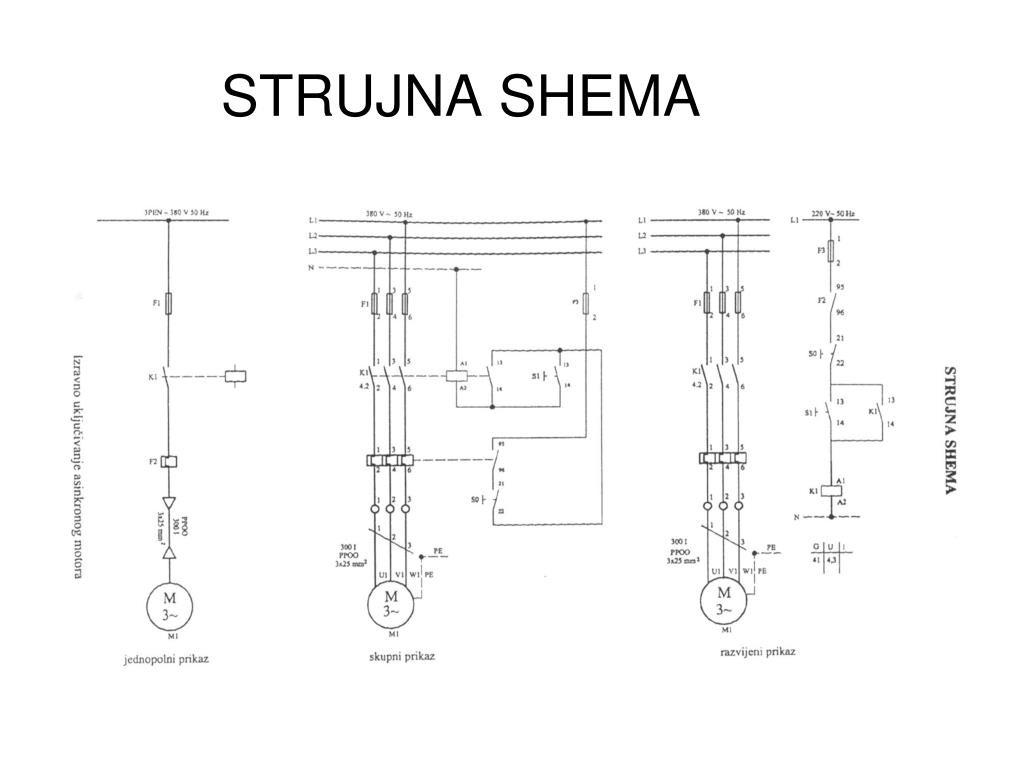

  33. STRUJNA SHEMA

  34. STRUJNA SHEMA

  35. STRUJNA SHEMA

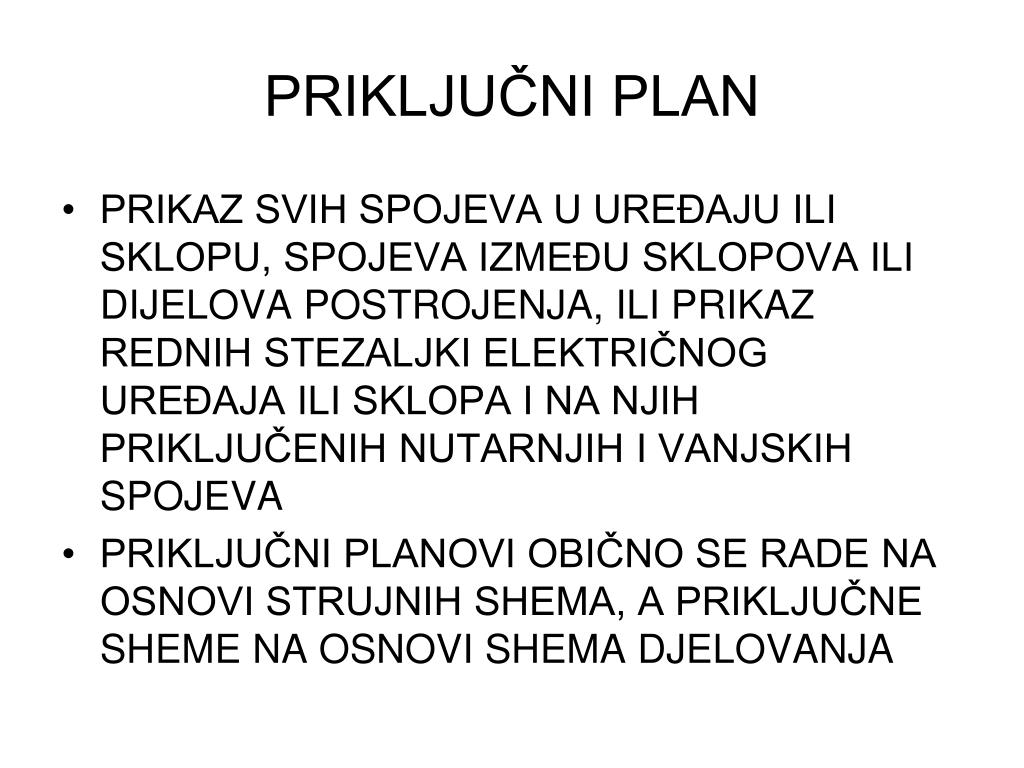

  36. PRIKLJUČNI PLAN • PRIKAZ SVIH SPOJEVA U UREĐAJU ILI SKLOPU, SPOJEVA IZMEĐU SKLOPOVA ILI DIJELOVA POSTROJENJA, ILI PRIKAZ REDNIH STEZALJKI ELEKTRIČNOG UREĐAJA ILI SKLOPA I NA NJIH PRIKLJUČENIH NUTARNJIH I VANJSKIH SPOJEVA • PRIKLJUČNI PLANOVI OBIČNO SE RADE NA OSNOVI STRUJNIH SHEMA, A PRIKLJUČNE SHEME NA OSNOVI SHEMA DJELOVANJA

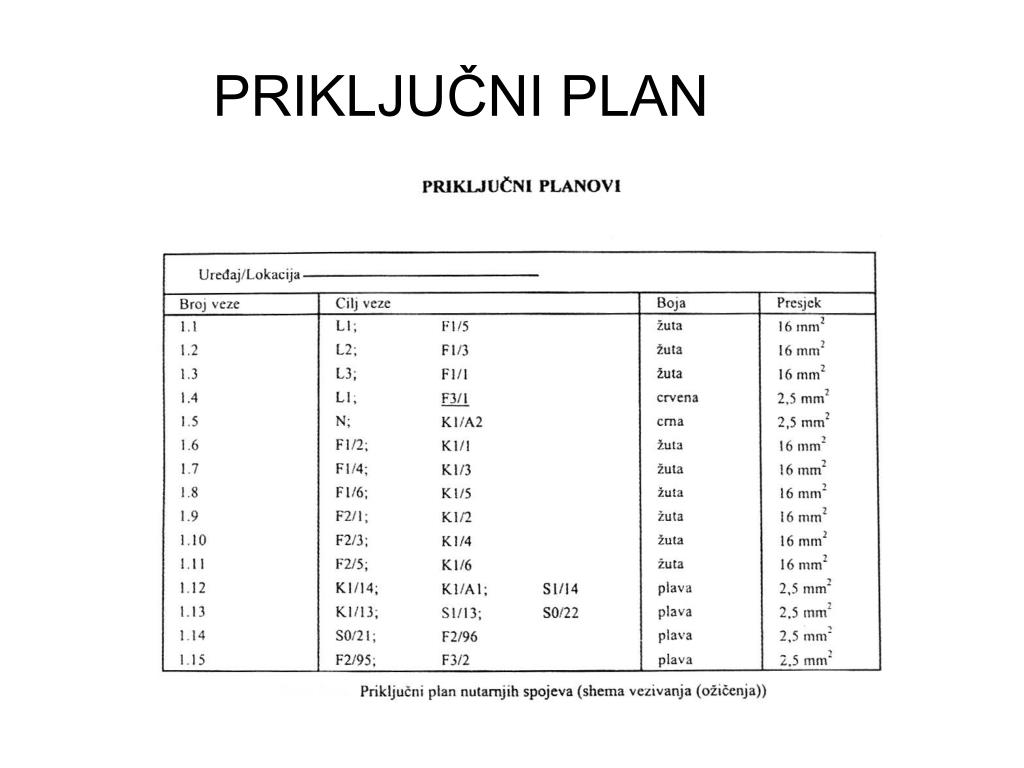

  37. PRIKLJUČNI PLAN

  38. PRIKLJUČNI PLAN

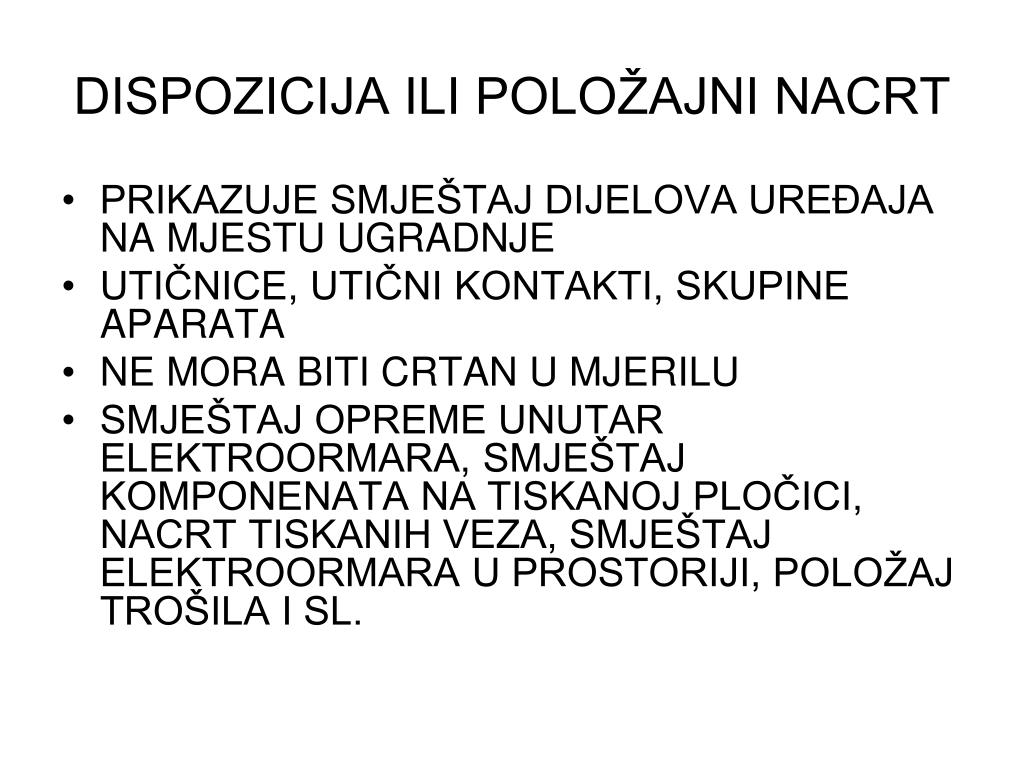

  39. DISPOZICIJA ILI POLOŽAJNI NACRT • PRIKAZUJE SMJEŠTAJ DIJELOVA UREĐAJA NA MJESTU UGRADNJE • UTIČNICE, UTIČNI KONTAKTI, SKUPINE APARATA • NE MORA BITI CRTAN U MJERILU • SMJEŠTAJ OPREME UNUTAR ELEKTROORMARA, SMJEŠTAJ KOMPONENATA NA TISKANOJ PLOČICI, NACRT TISKANIH VEZA, SMJEŠTAJ ELEKTROORMARA U PROSTORIJI, POLOŽAJ TROŠILA I SL.

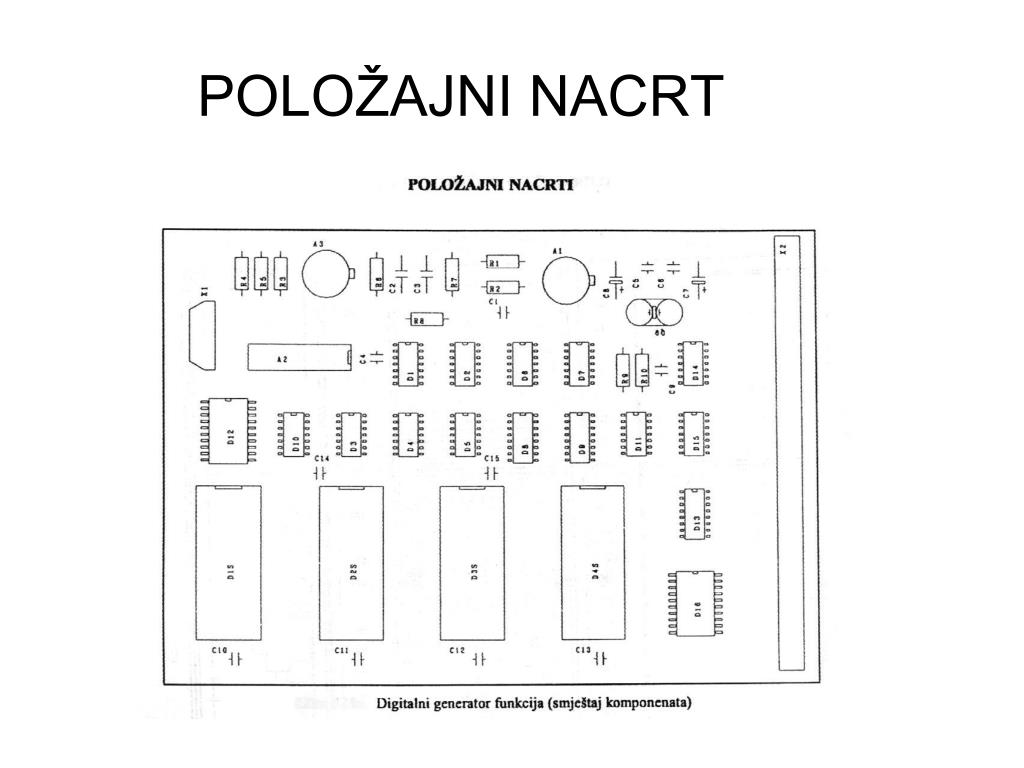

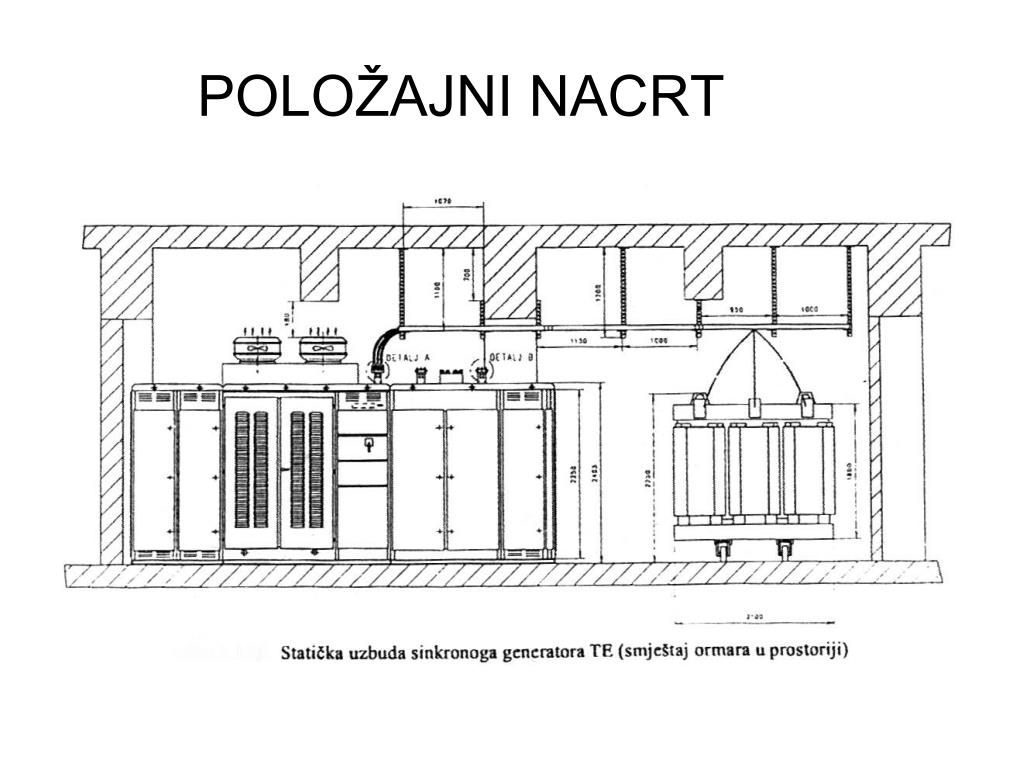

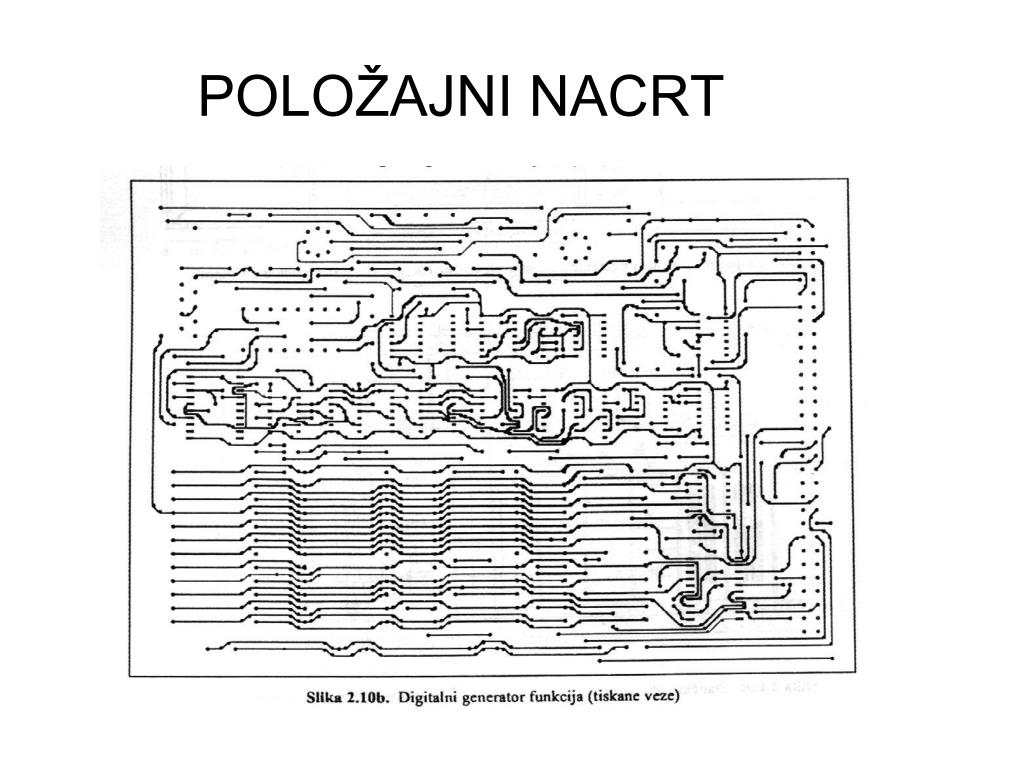

  40. POLOŽAJNI NACRT

  41. POLOŽAJNI NACRT

  42. POLOŽAJNI NACRT

  43. POLOŽAJNI NACRT

  44. NACRT ELEKTRIČNE INSTALACIJE

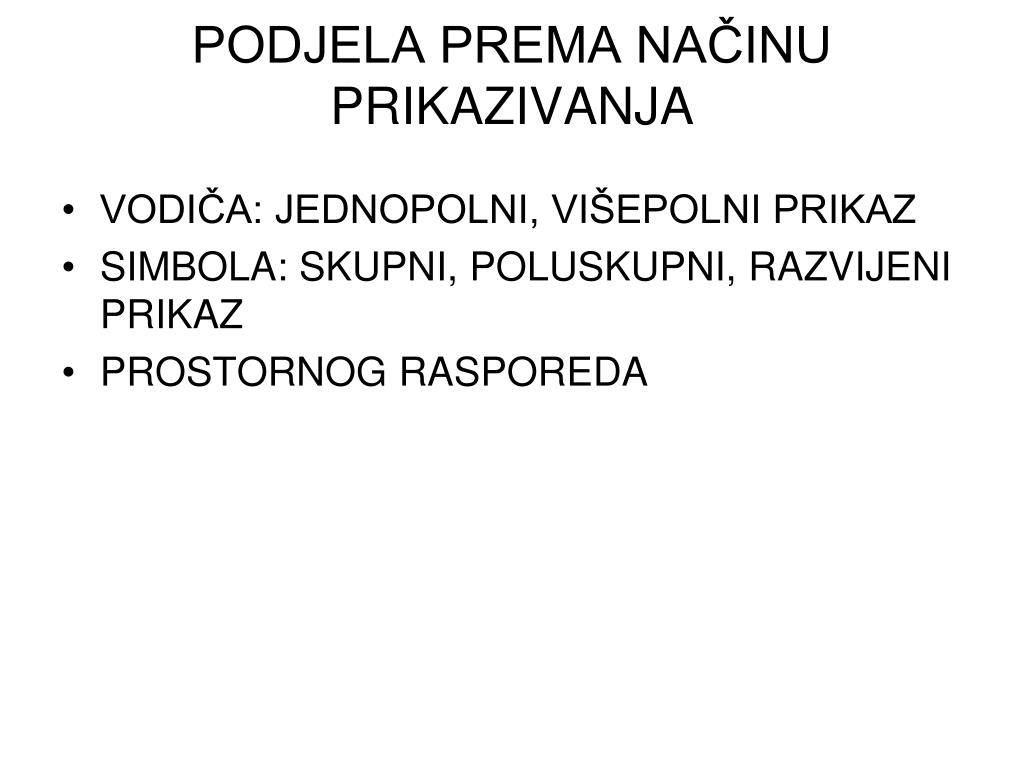

  45. PODJELA PREMA NAČINU PRIKAZIVANJA • VODIČA: JEDNOPOLNI, VIŠEPOLNI PRIKAZ • SIMBOLA: SKUPNI, POLUSKUPNI, RAZVIJENI PRIKAZ • PROSTORNOG RASPOREDA

  46. JEDNOPOLNA SHEMA • ELEKTRIČNE VEZE DVA ILI VIŠE VODOVA NADOMJEŠTENE SU JEDNOM LINIJOM • KORISTI SE ZA PRIKAZIVANJE VODIČA VIŠEFAZNOG SUSTAVA, VODIČA SLIČNE ELEKTRIČNE FUNKCIJE, PARALELNIH VODIČA, VODIČA KOJI IMAJU ISTU FIZIČKU TRASU ILI ISTI PROSTORNI SMJEŠTAJ NA SHEMI • U JEDNOPOLNOM PRIKAZU MOŽE SE VIŠE JEDNAKIH ELEMENATA PREDOČITI JEDNIM SIMBOLOM

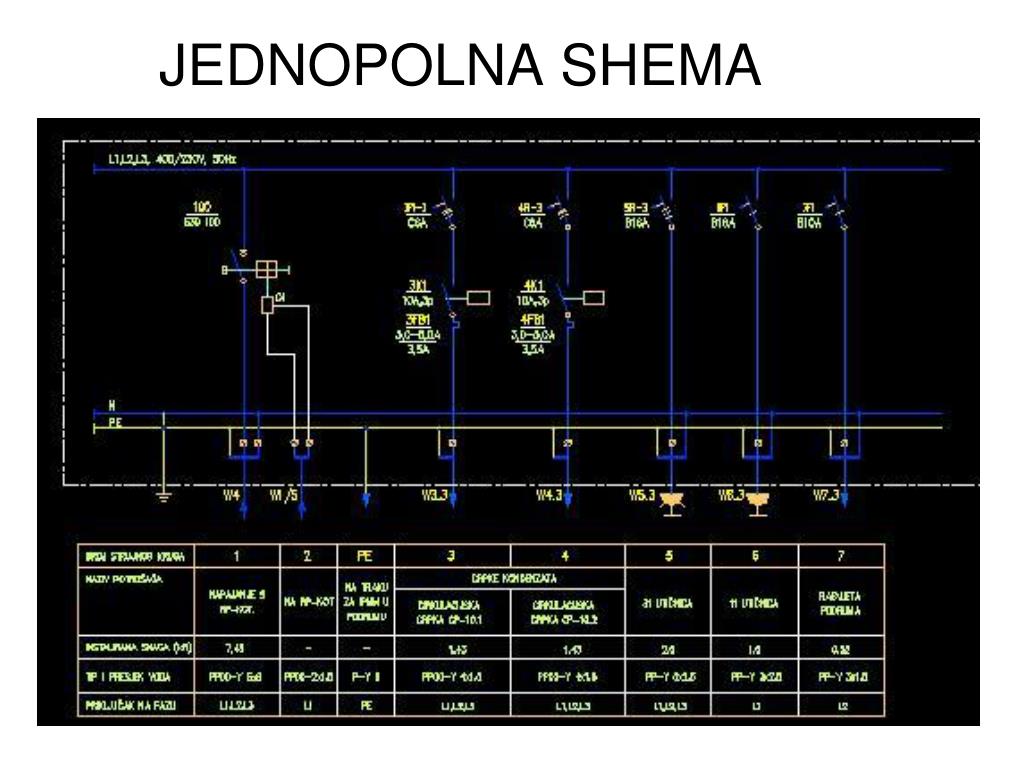

  47. JEDNOPOLNA SHEMA

  48. VIŠEPOLNI PRIKAZ - SVAKI VODIČ PRIKAZAN POSEBNOM CRTOM, A SVAKI ELEMENT JEDNIM SIMBOLOM • SKUPNI PRIKAZ - SIMBOLA SVI SIMBOLI KOJI PRIPADAJU JEDNOM ELEMENTU CRTAJU SE NA SHEMAMA ZAJEDNO • POLUSKUPNI PRIKAZ - SIMBOLI RAZNIH ELEMENATA ISTOG APARATA ILI UREĐAJA PRIKAZANI ODVOJENO, ALI TAKO RASPOREĐENI DA SE LAKO MOŽE NACRTATI SIMBOL MEHANIČKE VEZE ELEMENATA KOJI FUNKCIONALNO PRIPADAJU ZAJEDNO

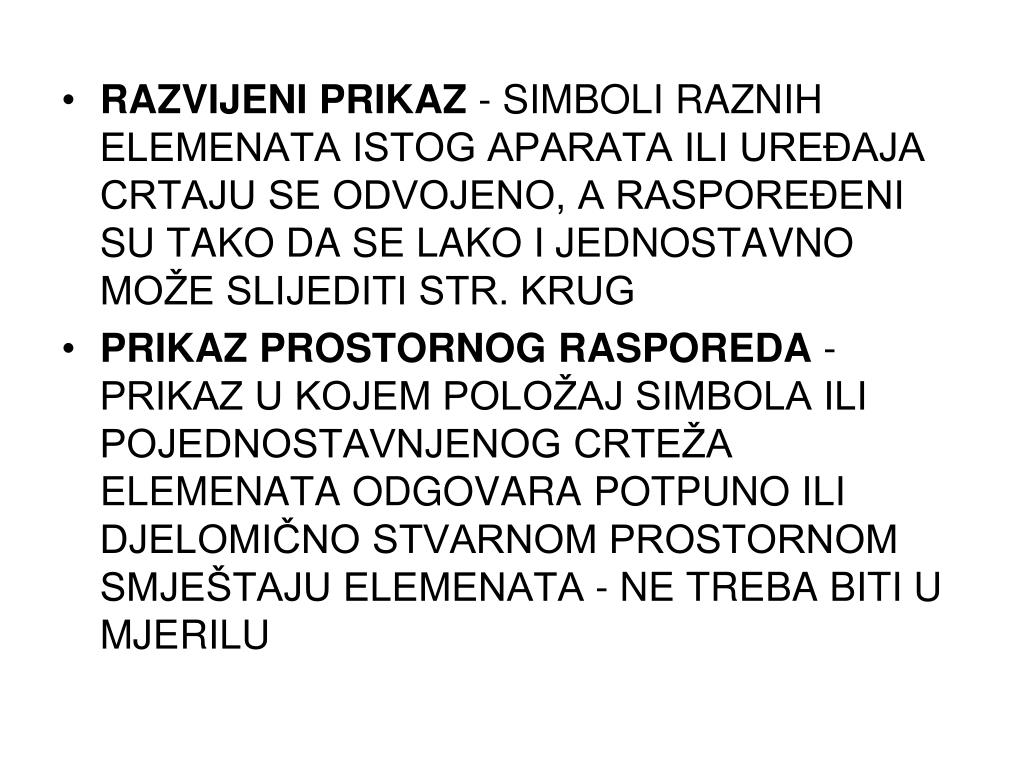

  49. RAZVIJENI PRIKAZ - SIMBOLI RAZNIH ELEMENATA ISTOG APARATA ILI UREĐAJA CRTAJU SE ODVOJENO, A RASPOREĐENI SU TAKO DA SE LAKO I JEDNOSTAVNO MOŽE SLIJEDITI STR. KRUG • PRIKAZ PROSTORNOG RASPOREDA - PRIKAZ U KOJEM POLOŽAJ SIMBOLA ILI POJEDNOSTAVNJENOG CRTEŽA ELEMENATA ODGOVARA POTPUNO ILI DJELOMIČNO STVARNOM PROSTORNOM SMJEŠTAJU ELEMENATA - NE TREBA BITI U MJERILU
