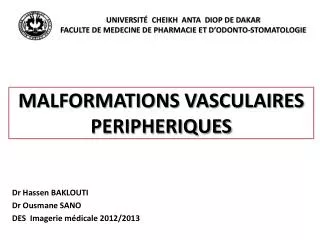

  1. UNIVERSITÉ CHEIKH ANTA DIOP DE DAKARFACULTE DE MEDECINE DE PHARMACIE ET D’ODONTO-STOMATOLOGIE MALFORMATIONS VASCULAIRESPERIPHERIQUES Dr Hassen BAKLOUTI Dr Ousmane SANO DES Imagerie médicale 2012/2013

  2. OBJECTIFS • Enumérer et classer les différentes malformations vasculaires. • Poser l’indication de l’imagerie dans l’approche diagnostique des MFV. • Donner l’apport des différents moyens d’imagerie dans l’exploration et le traitement des MFV.

  3. PLAN INTRODUCTION • CLASSIFICATION DE L’ISSVA • MOYENS D’IMAGERIE • RESULTATS • Malformation veineuse • Malformation capillaire • Malformation lymphatique • Malformation artério-veineuse • Forme mixte • Cas particulier : l’anévrysme CONCLUSION

  4. INTRODUCTION • Malformations vasculaires : perturbations innées de la morphogenèse sans prolifération cellulaire .Les vaisseaux capillaires, veineux ,lymphatiques ou artériels peuvent être concernés de façon isolée ou associée. • Sont exclues, les tumeurs vasculaires (hémangiome, etc.). • Dominées par la malformation veineuse. • Rôle capital de l’imagerie: indiquée en cas de doute diagnostique ou de bilan pré-thérapeutique (US/IRM+++)

  5. CLASSIFICATION DE L’ISSVAInternational Society for the Study of Vascular Anomalies Classification des anomalies vasculaires fondée sur des données cliniques, évolutives, histologiques et hémodynamiques (1996).

  6. MOYENS D’EXPLORATION • RADIOGRAPHIE STANDARD ECHO-DOPPLER IRM AUTRES

  7. RADIOGRAPHIE STANDARD ECHO-DOPPLER • PREMIERE INTENTION • Aspect morphologique de la MFV • Caractéristiques hémodynamiques +++ : • flux lent ou non enregistrable : malformation veineuse, capillaire, lymphatique ou mixte • flux rapide : malformationartério-veineuse • EXAMEN OPTIMAL • 2 incidences orthogonales • Recherche de phlébolithes +++ • Etat des structures osseuses sous-jacentes

  8. IRM DEUXIEME INTENTION • Extension et rapports MFV/structures de voisinage. • Caractéristiques hémodynamiques( séquences dynamiques après injection de GADOLINIUM). • TDM • ARTERIOGRAPHIE : pas intérêt Dg AUTRES

  9. MALFORMATION VEINEUSE • CLINIQUE • IMAGERIE+++ TRAITEMENT

  10. MALFORMATION VEINEUSE • Plus fréquente des MFV. • Enfant ou adolescent (+++), voire adulte jeune. • Siège variable : tête, cou, membres et tronc. • Dilatation veineuse à flux lent ou hémodynamiquement inactive • Bilan d’extension : infiltrationloco-régionale +++

  11. CLINIQUE • Tuméfaction, souvent unique, molle, non douloureuse • Majorée par une élévation de la pression veineuse locale (position déclive, pleurs, manœuvre de Valsalva , compression veineuse proximale, grossesse) • Sans augmentation de la chaleur locale ni thrill. • Parfois thromboses (douleur)

  12. RADIOGRAPHIE STANDARD • Phlébolithes : très typiques (opacité calcique par calcification du thrombus)

  13. RADIOGRAPHIE STANDARD • Atteinte corticale (hyperostose ou érosion) • Réaction périostée non agressive • Atteinte os spongieux (raréfaction osseuse focale, épaississement des travées osseuses).

  14. ECHO-DOPPLEFR • Structures anéchogènes lacunaires et tubulaires compressibles • Parfois des phlébolithes • Flux très lent, parfois imperceptible. • Manœuvres nécessaires : compression/ décompression.

  15. ECHO-DOPPLEFR

  16. TDM • La MV est spontanément isodense se rehaussant faiblement et tardivement avec parfois des phlébolithes. • Très contributive pour le bilan d’extension en cas d’atteinte osseuse associée.

  17. TDM • La MV est spontanément isodense se rehaussant faiblement et tardivement avec parfois des phlébolithes. • Très contributive pour le bilan d’extension en cas d’atteinte osseuse associée.

  18. IRM • Bilan pré-op (caractère infiltrant des MV? / rapports avec organes de voisinage). • HypoT1- hyperT2 • Rehaussement lent et progressif des lumières vasculaires (séquences tardives+++). • Structures hypoT1-T2 (phlébolithes, septa fibreux ) • Prolifération graisseuse et atrophie musculaire en cas de MV intramusculaires (discuter angiosarcome, liposarcome) mais pas de vaisseaux nourrissiers.

  19. IRM T2 T1

  20. IRM T1 GAD T2 T1

  21. ARTERIOGRAPHIE • Pas d’intérêt diagnostique • Normale ou veines dilatées visibles au temps tardif

  22. TRAITEMENT

  23. MALFORMATION LYMPHATIQUE • CLINIQUE • IMAGERIE+++ TRAITEMENT

  24. MALFORMATION LYMPHATIQUE • Anomaliede développement du système lymphatique • Localisée (lymphangiome kystique) ou diffuse (lymphoedème) • LK peut être macrokystique, microkystique (<2mm) ou mixte. • Age de survenue : 90% des cas avant 2 ans. • Topographie: tête et cou (70%), creux axillaires, paroi thoracique • Clinique: masse de consistance élastique, non pulsatile et non compressible.

  25. ECHO-DOPPLER Forme macrokystique Forme microkystique Logettes très petites aspect hyperéchogène hétérogène pseudo-tissulaire • Renforcement postérieur des échos témoignant de son caractère kystique. • Logettes anéchogènesbien limitées, uni- ou multiloculaires séparées par des septa fibreux très fins • Contenu échogène parfois ( saignement ou d’infection) réalisant des niveaux avec un sédiment échogène déclive • Aucun flux au sein des logettes • Flux artériels pauvres au niveau des septa

  26. ECHO-DOPPLER

  27. ECHO-DOPPLER Patient présentant une ML axillaire gauche

  28. TDM • Masse kystique polycyclique • TDM spontanée < US pour la détection des septa • INJECTION DE PRODUIT DE CONTRASTE NECESSAIRE

  29. IRM • Réservée pour la recherche de formes infiltrantes notamment crânio-cervicales et médiastinales • Et la cartographie pré-opératoire. • Logettes de signal liquidien hypo T1, HyperT2. • Septa hypoT1-T2 et se rehaussent après injection de chélates de gadolinium. • Niveaux liquide-liquide si saignement.

  30. IRM T1 T2 T1 FAT SAT GADO

  31. IRM T2 T1 GADO T2

  32. TRAITEMENT

  33. MALFORMATION CAPILLAIRE

  34. MALFORMATIONS CAPILLAIRES • Angiome plan ou «tache de vin » : densification du réseau capillaire dermique superficiel • Télangiectasie: dilatation de petits vx cutanés formant de fines lignes rouges • Angiokératome: augmentation du calibre de vx cutanés+kératose • Diagnostic clinique et ne nécessite aucune exploration radiologique.

  35. MALFORMATION ARTERIO-VEINEUSE • CLINIQUE • IMAGERIE+++ TRAITEMENT

  36. MALFORMATIONS ARTERIO-VEINEUSES • Plus rares et graves. • Communication anormale entre artères et veines (shunt hémodynamique actif) • Pas de réseau capillaire normal. • Présentes dès l’enfance • Masse chaude, battante, Thrill et souffle systolique • Peau en regard habituellement normale • MAV des extrémités peuvent induire une hypertrophie squelettique • Evolution imprévisible/ Complications graves (retentissement • local et détournement du flux sanguin) troubles • trophiques majeurs, hémorragie, insuffisance cardiaque.

  37. RADIOGRAPHIE • Atteinte osseuse volontiers destructrice • Parfois des fractures pathologiques • Hypertrophie squelettique

  38. ECHO-DOPPLER Confirme le diagnostic : • Pas de masse tissulaire • Peloton Vx avec multiples structures tubulaires et tortueuses • Larges veines de drainage avec des flux artérialisés • Lit artériel dilaté et tortueux avec accélération vitesses circulatoires (pic systolique élevé > 1,5 m/s), flux diastolique élevé avec chute IR

  39. IRM • Pas de masse tissulaire • Structures serpigineuses rapidement circulantes vides de signal ou « flow void » (Hypo T1 et T2) (→) • Larges veines de drainage • Parfois œdème péri lésionnel en hyper T2 • Angio-IRM: cartographie vasculaire Mais pas aussi fiable et précise que celle fournie par une angiographie numérisée.

  40. ARTERIOGRAPHIE • Examen de référence (angio-architecture des MAV+++) • Précise les différents troncs artériels afférents au nidus • Shunts artério-veineux avec dilatation parfois anévrysmale des artères nourricières et retour veineux précoce • Examen invasif qui ne s’envisage que comme 1ier temps d’un éventuel geste. • Complété par un temps thérapeutique (embolisation endo-vasculaire).

  41. ARTERIOGRAPHIE

  42. ARTERIOGRAPHIE

  43. Syndrome de KLIPPEL TRENAUNAY Forme mixte associant : • angiome plan , • anomalies variables des veines du membres inf. • anomalies lymphatiques pf. • et un gigantisme monomélique.

  44. CAS PARTICULIER : L’ANEVRYSME

  45. ANEVRYSME • Dilatation localisée artère, le plus souvent sous forme d'une poche reliée au reste de l'artère par un « collet ». • Progressive pouvant se rompre, provoquant une hémorragie interne : c'est la rupture d'anévrysme.

  46. FACTEURS ETIOLOGIQUES • Diabète, HTA, hypercholestérolémie, tabagisme, alcoolisme chronique, • Certaines maladies génétiques (maladie de Marfan, polykystose rénale, etc.), • Traumatisme , • Infections, etc.

  47. ECHO-DOPPLER SUFFIT POUR L’EXPLORATION : • Confirme le dg (perte de parallélisme) / dimensions? • Assure le suivi : • Complications : Thrombus? Rupture? • Contrôle post-thérapeutique (endoprothèse). • Elimine un faux anévrysme

  48. ANEVRISME AVEC THROMBUS

  49. FAUX ANEVRYSME • Hématome péri ou juxta artériel • Communiquant avec la lumière • Sans interface franche avec les tissus périphériques
