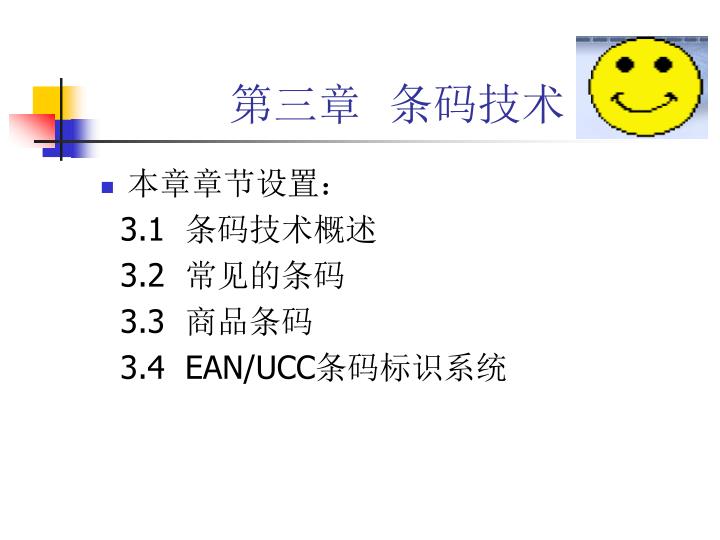

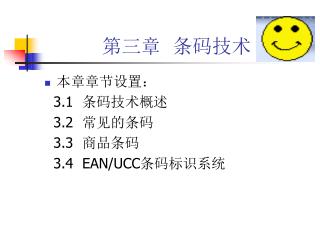

第三章 条码技术

  • 本章章节设置:

    3.1 条码技术概述

    3.2 常见的条码

    3.3 商品条码

    3.4 EAN/UCC条码标识系统


3580270

本章学习目标

  • 了解条码技术的起源、发展、现状和前景

  • 理解条码技术的特点、条码识别的基本原理

  • 掌握条码码制、连续性与非连续性、定长与非定长、自校验特性等基本概念

  • 掌握典型条码符号的构成,商品条码,EAN/UCC条码标识系统


3580270

3.1 本节学习内容

教学内容:

  • 条码技术的产生与发展

  • 相关的标准化组织及条码标准

  • 条码技术的特点

  • 条码技术的基本概念


3580270

3.1 条码技术概述

一、条码的概念

条形码是由一组按一定编码规则排列的条与空及其对应字符组成的标记,用以表示一定的字符、数字及符号组成的信息。


3580270

3.1 条码技术概述

二、条码的通用术语

1、条码码制

条码的码制是指条码符号的类型,每种类型的条码都是由符号特定编码规则的条和空组成的。每种码制都具有固定的编码容量和所规定的字符集。

条码的码制有:EAN码、39码、交插25码、UPC码、128码、93码、库德巴码。


3580270

3.1 条码技术概述

2、字符集

字符集是指某种码制的条/码符号可以表示的字母、数字和符号的集合。几种常见码制的字符集如下:

EAN条形码的字符集:数字0~9。

交插25条形码的字符集:0~9。

39条形码的字符集:数字0~9;

字母A~Z;

特殊字符:~$%空格/+*;


3580270

3.1 条码技术概述

3、连续性与非连续性

连续性是指每个条码字符之间不存在间隔,非连续性是指每个条码字符之间存在间隔。


3580270

3.1 条码技术概述

4、定长条码与非定长条码

定长条码是仅能表示固定字符个数的条码。非定长条码是指能表示可变字符个数的条码。


3580270

3.1 条码技术概述

5、双向可读性:条码符号的双向可读性是指从左、右两侧开始扫描都可被识别的特性。绝大多数码制具有双向可读性。


3580270

3.1 条码技术概述

6、自校验特性

若在一个条码符号中,一个印刷缺陷不会导致替代错误,那么这种条码就具有自校验功能。


3580270

3.1 条码技术概述

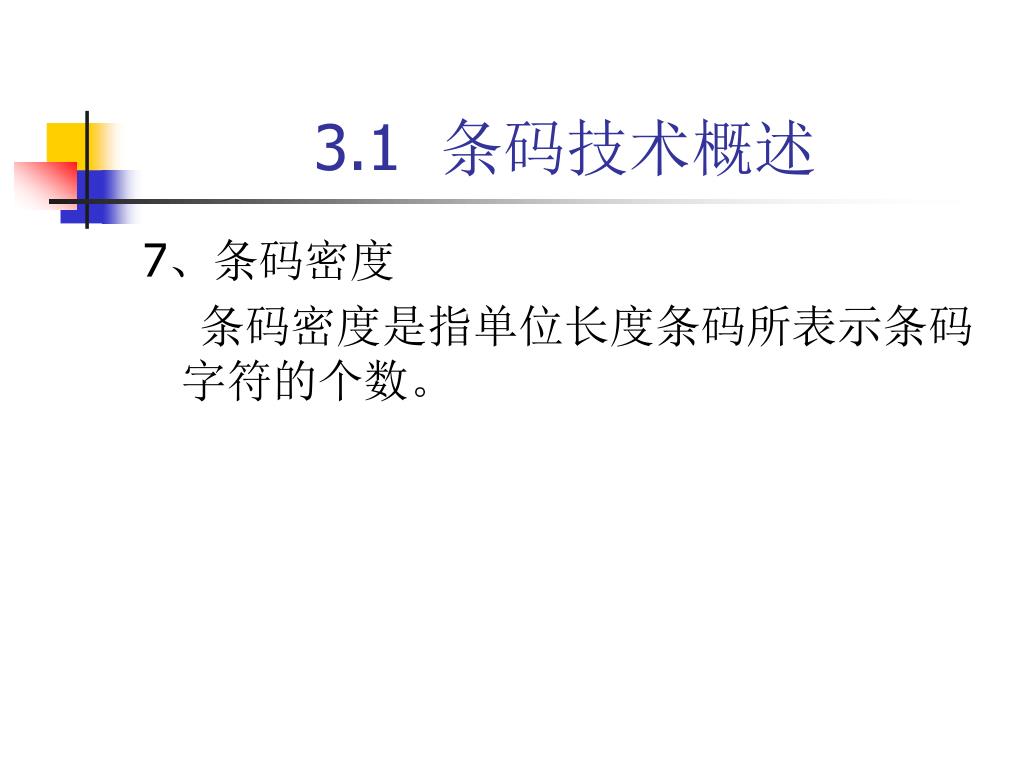

7、条码密度

条码密度是指单位长度条码所表示条码字符的个数。


3580270

3.1 条码技术概述

三、条码的分类

条形码的分类方法有很多种,主要依据条码的编码结构和条码的性质进行分类。

按长度分为定长和非定长条码;

按排序方式分为分为连续型和非连续型条码;

按校验方式分为自动校验和非自动校验条码;

按照应用分为一维条码和二维条码;

按照应用场合分为金属条码和荧光条码。


3580270

3.1 条码技术概述

四、条码的生成与识读

1、条码识读的基本工作原理

由光源发出的光线经过光学系统照射到条码符号上面,被反射回来的光经过光学系统成像在光电转换器上,使之产生电信号。信号经过电路放大后产生一模拟电压,它与照射到条码符号上被反射回来的光成正比,再经过滤波、整形,形成与模拟信号对应的方波信号,经译码器解释为计算机可以直接接收的数字信号。


3580270

条形码识读的基本工作原理:

光源发光 照射到条码符号上 光反射

光电转换器接收并进行光电转换产生模拟电信号

信号经过放大、滤波、整形,形成方波信号

译码器译码 数字信号。

光信号 模拟电信号 数字信号


3580270

信号

放大

光电转

换器

光学系统

滤波

整形

译码器

接口电路

扫描系统

信号整形

译码

  • 条码识读系统由扫描系统、信号整形、译码三个部分组成


3580270

扫描系统

组成:光学系统和光电转换器

功能:是完成对条码符号的光学扫描,将获得的条码符号的光信号转换成为模拟电信号。

◆信号整形

组成:信号放大、滤波和整形部分

功能:将扫描系统获得的模拟电信号处理成为标准电位的矩形波信号,即标准的数字脉冲信号,其高低电平的宽度与条码符号的条空尺寸相对应。

◆译码部分

组成:嵌入式微处理器

功能:对获得的条码脉冲数字信号进行译码,译码的结果通过接口电路输出到条码应用系统中的数据终端。


3580270

3.1 条码技术概述

2、条码的生成过程

是否采用

预印制方法

选择相应的条码

打印条码

编码项目代码

制作条码胶片

到指定印刷厂

印制

条码质量检测


3580270

3.1 条码技术概述

3、条码识读

  • 条形码识读设备由条码扫描器和译码器两部分组成。


3580270

条码识读设备简介

(一)条码识读设备的分类

光笔与卡槽式——只能识读一维条码

激光式——只能识读一维条码和行排式二维码

图像式——不仅可以识读一维条码,而且还能识读行排式和矩阵式二维条码


3580270

条码识读设备简介

  • (二)常用识读设备简介

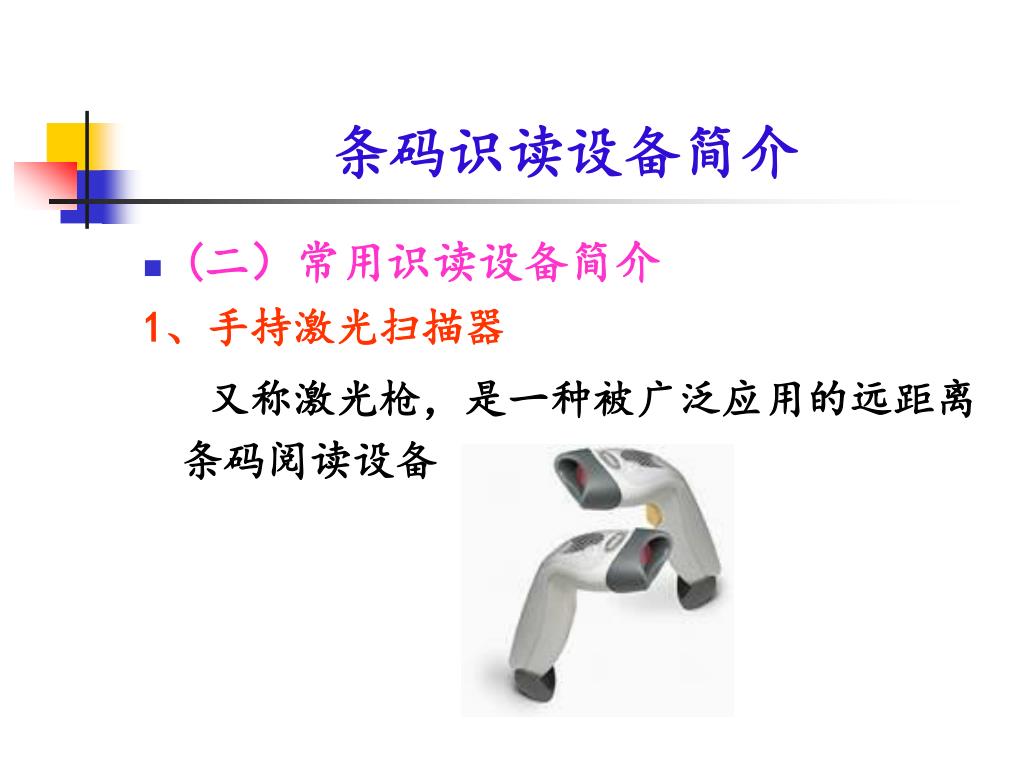

    1、手持激光扫描器

    又称激光枪,是一种被广泛应用的远距离条码阅读设备


3580270

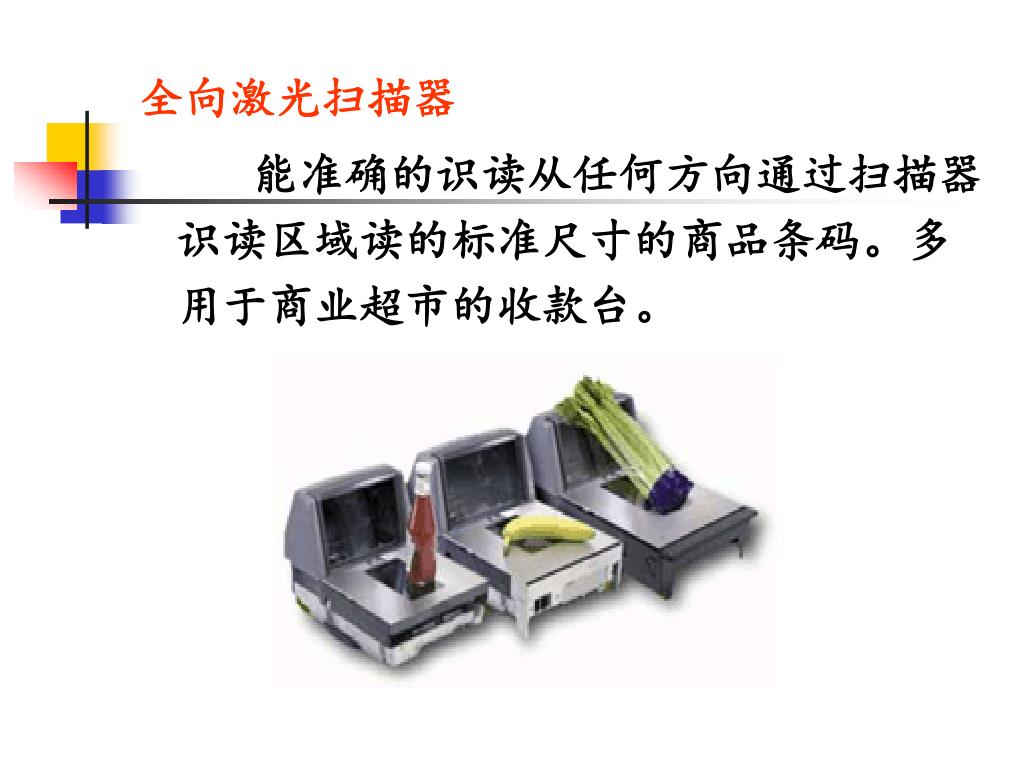

全向激光扫描器

能准确的识读从任何方向通过扫描器识读区域读的标准尺寸的商品条码。多用于商业超市的收款台。


3580270

3.2 常见的条码

  • 一维条码(常见的四种)

    1、25条码

    25条形码是一种只有条表示信息的非连续型条码。

    25条形码的字符集为数字0~9。每一个条码字符有规则排列的5个条组成。其中两个条为宽单元,其余的条、空、字符间隔是窄单元,故称之为25条形码。P39 图3-4


3580270

3.2 常见的条码

2、交叉25条码

交叉25条码是一种条、空均表示信息的连续型、非定长、具有校验功能的双向条码。

交叉25条码字符集为数字0~9。采用两种单元宽度,每个条和空是宽或窄单元。编码字符个数为偶数,所有奇数位置上的数据以条编码,偶数位置上的数据以空编码。如果为奇数个数据编码,则在数据前补一位0,以使数据为偶数个数位。


3580270

3.2 常见的条码

3、39条码

39条码是一种条、空均表示信息的非连续型、非定长、具有自校验功能的双向条码。

39码是第一个字母数字式码制。1974年由Intermec公司推出。其字符集为数字0~9,26个大写字母和特殊字符(空格、$、%、+、-、*等)共43个字符。每个字符由9个单元组成,其中有5个条(2个宽条,3个窄条)和4个空(1个宽空,3个窄空)。


3580270

3.2 常见的条码

4、库德巴条码

库德巴条码是一种条、空均表示信息的非连续型、非定长、具有自校验功能的双向条码。

库德巴码(Code Bar)出现于1972年,其字符集为数字0~9,字母A~D及6个特殊字符,共20个字符组成。常用于仓库、血库和航空快递包裹中。


3580270

3.2 常见的条码

  • 二维条形码概念

    在水平和垂直方向的二维空间存储信息的条形码,称为二维条形码。

    与一维条形码一样,二维条形码也有许多不同的编码方法,或称码

    制。就这些码制的编码原理而言,通常可分为以下三种类型:

    (1)线性堆叠式二维码(行排式二维条码)

    是在一维条形码编码原理的基础上,将多个一维码在纵向堆叠而产生的。典型的码制有Code 16K、Code 49、PDF417等。

    (2)矩阵式二维条形码

    是在一个矩形空间通过黑、白像素在矩阵中的不同分布进行编码。典型的码制有Aztec、Maxi Code、QR Code、 Data Matrix等。

    (3)邮政码

    通过不同长度的条进行编码,主要用于邮件编码,如Postnet、BPO4-State。


Pdf417

PDF417条形码简介

  • PDF417二维码简介

    PDF417,是Symbol科技公司于1990年研制产品。它是一个多行、连续性、可变长、包含大量数据的符号标识。每个条码有3~90行,它的字符集包括所有128个字符,最大数据含量是1850个字符。


Pdf4171

PDF417二维码特点

  • 信息容量大

    根据不同的条空比例每平方英寸可以容纳250到1100个字符。在国际标准的证卡有效面积上(相当于信用卡面积的2/3,约为76mm*25mm), PDF417条码可以容纳1848个字母字符或2729个数字字符,约500个汉字信息。这种二维条码比普通条码信息容量高几十倍。

  • 编码范围广

    PDF417条码可以将照片、指纹、掌纹、签字、声音、文字等凡可数字化的信息进行编码。


Pdf4172

PDF417二维码特点

  • 保密、防伪性能好

    PDF417条码具有多重防伪特性,它可以采用密码防伪、软件加密及利用所包含的信息如指纹、照片等进行防伪,因此具有极强的保密防伪性能。

  • 译码可靠性高

      普通条码的译码错误率约为百万分之二左右,而PDF417条码的误码率不超过千万分之一,译码可靠性极高。


Pdf4173

PDF417二维码特点

  • 修正错误能力强

    PDF417条码采用了世界上最先进的数学纠错理论,如果破损面积不超过50%,条码由于沾污、破损等所丢失的信息,可以照常破译出丢失的信息。

  • 容易制作且成本很低

      利用现有的点阵、激光、喷墨、热敏/热转印、制卡机等打印技术,即可在纸张、卡片、PVC、甚至金属表面上印出PDF417二维条码。由此所增加的费用仅是油墨的成本,因此人们又称PDF417是“零成本”技术。

  • 条码符号的形状可变

      同样的信息量,PDF417条码的形状可以根据载体面积及美工设计等进行自我调整。


3580270

第三节 商品条码

目前仍在使用的商品条码有UPC-A商品条码、UPC-E商品条码、EAN-13商品条码、EAN-8商品条码。

一、商品条码的码制

1.模块的概念

在一维条码中,条和空的宽度只有窄和宽之分,但在商品条码中,条和空的宽度有多级之分。每一个基本宽度称为1个模块,每一条或空由1~4个模块组成。


3580270

第三节 商品条码

2.UPC-A条码

(1)UPC条码符号的构成。

UPC条码的每一条码字符由2个条和2个空构成,每一条或空由1~4个模块组成,每一条码字符的总模块数为7。

(2)UPC条码符号的字符集。

UPC条码的字符集为0~9十个数字字符。UPC条码符号的字符集有三套,分别为A子集、B子集和C子集,用于表示0~9十个数字字符。

注意:用A子集表示字符时,条的模块数之和为奇数,称为奇数字符;用B子集表示字符时,条的模块数之和为偶数,称为偶数字符;C子集与B子集成反对称,所以C子集也是偶字符集。

P43 表3-3 图3-10


3580270

第三节 商品条码

(3)UPC-A条码的起始符、终止符和中间分隔符。UPC-A的起始符、终止符的二进制表示都为101,中间分隔符的二进制表示为01010。

(4)UPC-A条码的符号结构。UPC-A条码12为字符由左边两个警戒条(即起始字符)和右边两个警戒条(即终止字符)封起来。左侧6个条码字符均由A子集的条码字符组成,右侧数据符及校验符均由C子集的条码字符构成。


Upc a

UPC-A条码的符号结构


3580270

第三节 商品条码

(5)UPC-A条码的符号尺寸。放大系数可取0.8~2.0。


3580270

第三节 商品条码

3.UPC-E条码

(1)UPC-E条码的长度:7位

(2)UPC-E条码的符号结构。UPC-E条码仅直接表示6个数据字符,前6为字符奇偶性的排列组合对应着第7位数,也就是说第7位的值隐含在6个字符的奇偶性排列组合中。

(3)UPC-E条码的起始符和终止符。UPC-E条码是起始符与UPC-A条码相同。UPC-E条码没有中间分隔符,终止符与UPC-A条码不同,其终止符的二进制表示的是010101。前6位数由两个左警戒条即起始字符和三个右警戒条即终止字符封起来,而且警戒条比其他条要高。


Upc e

UPC-E条码

UPC-E条码它仅直接表示6个数据字符,条码符号本身没有中间分隔符,终止符也与UPC-A不同。

UPC-E终止符的6个模块


3580270

第三节 商品条码

4.EAN-13条码

(1)EAN-13条码的长度:13位。

(2)EAN-13条码符号的字符集:0~9十个数字字符。 EAN-13条码符号的字符集与UPC条码一样有三套,分别为A子集、B子集和C子集。


Ean 13

EAN-13条码字符集

  • 起始符、终止符

    商品条码起始符、终止符的二进制表示都为“101” 。

  • 中间分隔符

    商品条码中间分隔符的二进制表示为“01010”。


Ean 131

EAN-13商品条码的结构

(3)EAN-13条码的符号结构:与UPC-A码符号一样,分为两部分,前6位字符称为左侧字符,后6为字符称为右侧字符。不同的是左侧字符具有奇偶性,而右侧字符均为偶性。


Ean 132

EAN-13商品条码的结构

  • EAN-13商品条码的结构


Ean 133

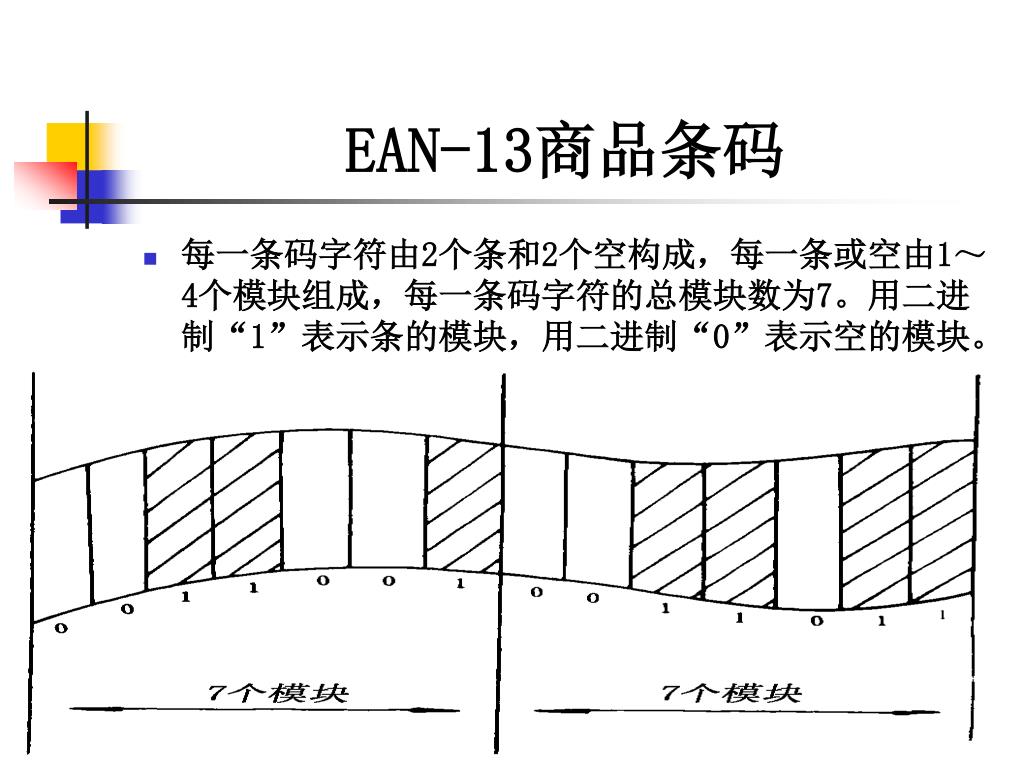

EAN-13商品条码

  • 每一条码字符由2个条和2个空构成,每一条或空由1~4个模块组成,每一条码字符的总模块数为7。用二进制“1”表示条的模块,用二进制“0”表示空的模块。


Ean 134

EAN-13商品条码数据符及校验符

  • EAN-13商品条码中的前置码不用条码字符表示,不包括在左侧数据符内。

  • 右侧数据符及校验符用字符集中的C子集表示。


13 6901234567892

示例:确定13位数字代码6901234567892的左侧数据符的二进制表示。

  • 示例:确定13位数字代码6901234567892的左侧数据符的二进制表示。

前置码为6时左侧数据符的二进制表示


Ean 135

EAN-13条码

(4)EAN-13条码的符号尺寸。放大系数可取0.8~2.0。


Ean 8

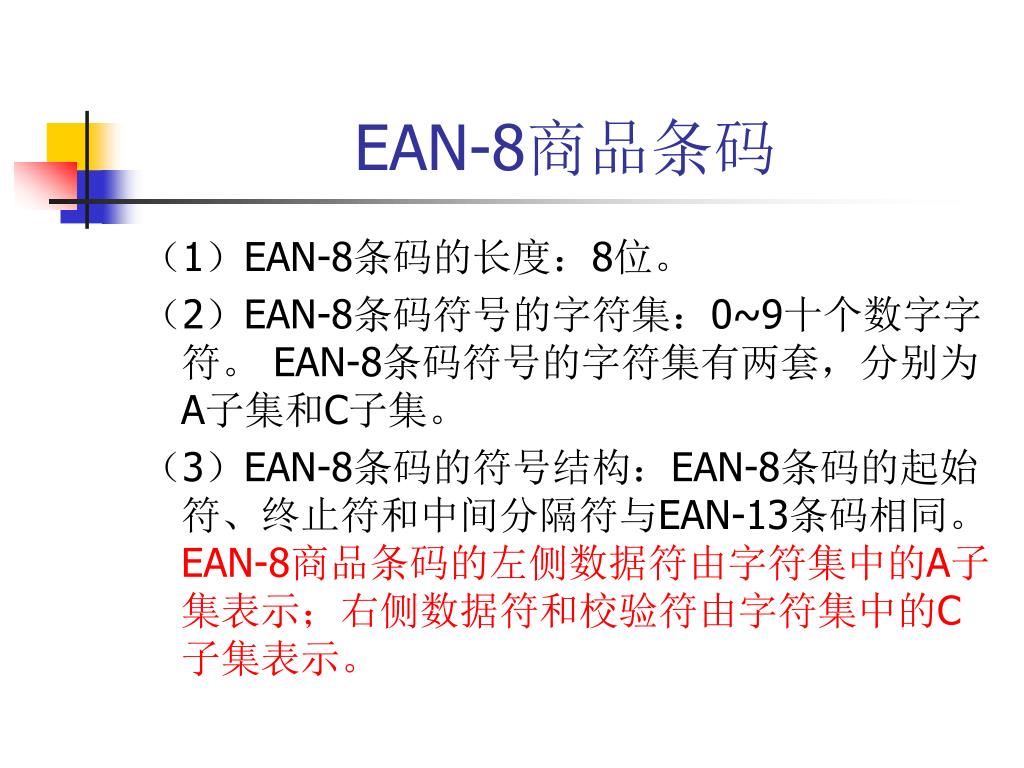

EAN-8商品条码

(1)EAN-8条码的长度:8位。

(2)EAN-8条码符号的字符集:0~9十个数字字符。 EAN-8条码符号的字符集有两套,分别为A子集和C子集。

(3)EAN-8条码的符号结构:EAN-8条码的起始符、终止符和中间分隔符与EAN-13条码相同。EAN-8商品条码的左侧数据符由字符集中的A子集表示;右侧数据符和校验符由字符集中的C子集表示。


Ean 81

EAN-8商品条码


Ean 82

EAN-8商品条码

(4)EAN-8条码的符号尺寸。放大系数可取0.8~2.0。


3580270

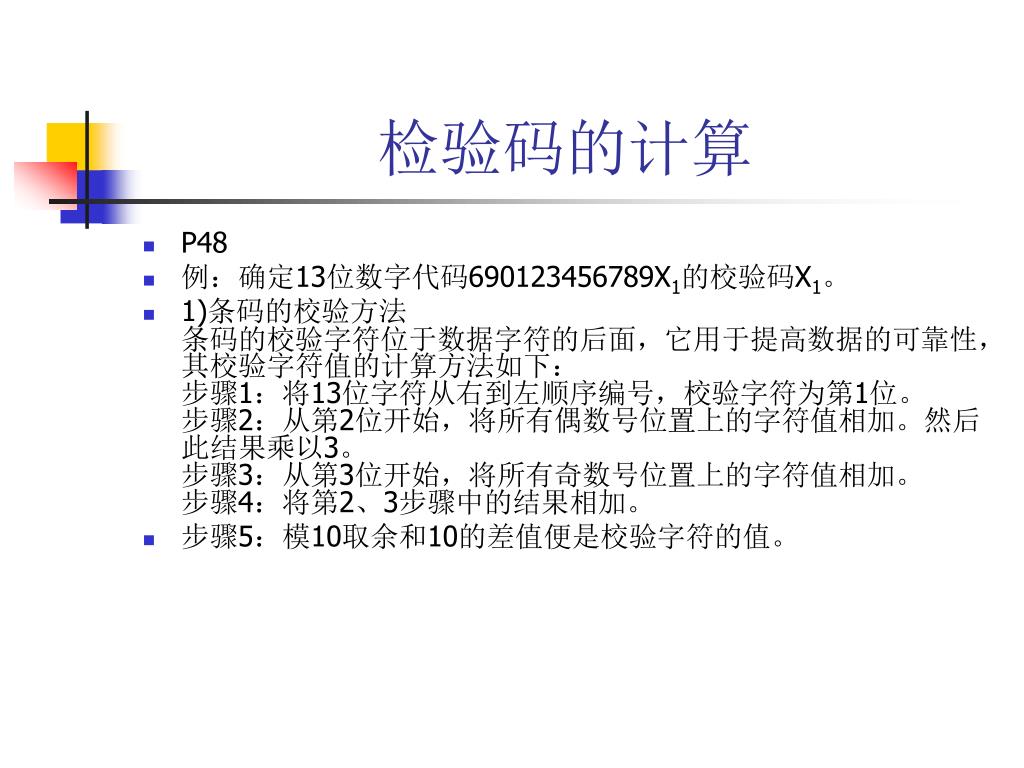

检验码的计算

  • P48

  • 例:确定13位数字代码690123456789X1的校验码X1。

  • 1)条码的校验方法条码的校验字符位于数据字符的后面,它用于提高数据的可靠性,其校验字符值的计算方法如下:步骤1:将13位字符从右到左顺序编号,校验字符为第1位。步骤2:从第2位开始,将所有偶数号位置上的字符值相加。然后此结果乘以3。步骤3:从第3位开始,将所有奇数号位置上的字符值相加。步骤4:将第2、3步骤中的结果相加。

  • 步骤5:模10取余和10的差值便是校验字符的值。


3580270

商品条码的编码

  • 所谓商品条码的编码,就是形成商品标识代码的过程,以达到唯一标识商品的目的。

  • 商品标识代码有UCC-12代码、EAN/UCC-13代码和EAN/UCC-8代码三种结构。


3580270

商品条码编码原则

  • 1. 唯一性原则

    (1)对同一商品项目的商品必须分配相同的商品标识代码。

    (2)对不同商品项目的商品必须分配不同的商品标识代码。

  • 2. 无含义性原则---最大限度地利用商品项目代码的编码容量。

  • 3. 稳定性原则---尽可能地减少商品标识代码的变更,保持其稳定性。


3580270

从以下角度判断是否需要变更代码

  • (1) 产品的新变体是否取代原产品;

  • (2) 产品的轻微变化对销售的影响是否明显;

  • (3) 是否因促销活动而将产品做暂时性的变动;

  • (4) 包装的总重量是否有变化。


Ucc 12

X12 X11 X10 X9 X8 X7 X6 X5 X4 X3 X2 X1

厂商识别代码和商品项目代码

校验码

UCC-12代码

  • UCC-12代码可以用UPC-A商品条码和UPC-E商品条码的符号表示。

  • 1. UPC-A商品条码的代码结构

  • (1)厂商识别代码 :由左起6~10位数字组成。X12为系统字符 。(厂商识别代码是美国统一代码委员会UCC分配给厂商的代码)


Ucc 121

UCC-12代码

  • (2)商品项目代码 :由1~5位数字组成。(由厂商编码)

  • (3)校验码:校验码为1位数字,计算方法同EAN/UCC-13代码。

  • 注意:只有当产品出口到北美地区并且客户指定时,才申请使用UCC-12代码。

  • P49 图3-23 UCC-12代码的编码结构


Ucc 122

UCC-12代码

  • 2.UPC-E商品条码的代码结构

  • UPC-E商品条码所表示的UCC-12代码由8位数字(X8~X1)组成,是将系统字符为“0”的UCC-12代码进行消零压缩所得,消零压缩方法见表。其中,X8~X2为商品项目识别代码;X8为系统字符,取值为0;X1为校验码,校验码为消零压缩前UPC-A商品条码的校验码。


Ucc 123

UCC-12代码

  • 示例:

  • 假设编码系统字符为“0”,厂商识别代码为012300,商品项目代码为00064,将其表示成UPC-E形式。

  • 由于厂商识别代码是以“300”结尾,首先取厂商识别代码的前三位数字“123”,后跟商品项目代码的后两位数字“64”,再其后是“3”。按计算UPC-A校验字符的方法计算此例中的校验字符,其值为“2”。因此,UPC-E的代码为:

  • 01236432


Ean ucc 13

EAN/UCC-13代码

  • EAN/UCC-13代码由13位数字组成。由厂商识别代码、商品项目代码和校验码组成。

  • 厂商识别代码:由国家(或地区)编码组织统一分配管理。由7~9位数字组成。

  • 商品项目代码:由厂商编码,由3~5位数字组成。

  • 校验码:为最后一位数字。


Ean ucc 131

结构

种类

厂商识别代码

商品项目代码

校验码

结构一

X13X12X11X10X9X8X7

X6X5X4X3X2

X1

结构二

X13X12X11X10X9X8X7X6

X5X4X3X2

X1

结构三

X13X12X11X10X9X8X7X6X5

X4X3X2

X1

EAN/UCC-13代码

  • 1. 前缀码

  • 前缀码由2~3位数字(X13X12或X 13X12X11)组成,EAN已将“690”~“695”分配给中国物品编码中心使用。


Ean ucc 132

EAN/UCC-13代码

2. 厂商识别代码

厂商识别代码由7~9位数字组成,由中国物品编码中心负责分配和管理。

由于厂商识别代码是由中国物品编码中心统一分配、注册,因此编码中心有责任确保每个厂商识别代码在全球范围内的唯一性。


Ean ucc 133

EAN/UCC-13代码

3. 商品项目代码

  • 商品项目代码由3~5位数字组成,由厂商负责编制。

    由3位数字组成的商品项目代码有000~999共有1 000个编码容量,可标识1 000种商品;同理,由4位数字组成的商品项目代码可标识10 000种商品;由5位数字组成的商品项目代码可标识100 000种商品。


Ean ucc 134

步 骤

举 例 说 明

1.自右向左顺序编号

2.从序号2开始求出偶数位上数字之和①

9+7+5+3+1+9=34 ①

3. ①3②

34×3=102 ②

4.从序号3开始求出奇数位上数字之和③

8+6+4+2+0+6=26 ③

5. ②+③=④

102+26=128 ④

6.用大于或等于结果④且为10最小整数倍的数减去④,其差即为所求校验码的值

130-128=2

校验码X1=2

EAN/UCC-13代码


Ean ucc 8

EAN/UCC-8代码

  • EAN/UCC-8代码由8位数字组成,其中,2-3位(N1N2或N1N2N3)为前缀码,代表此产品的生产国家或地区;4-5位数字组成商品项目代码;最后一位数字为校验码。 EAN/UCC-8代码结构如下图所示:


Ean ucc 81

前缀码 商品项目识别代码

校验码

N1 N2 N3 N4 N5 N6 N7

N8

EAN/UCC-8代码

  • EAN/UCC-8代码是用于标识小型商品的。它由8位数字组成 ,其中,N1N2N3为前缀码。计算校验码时只需在EAN/UCC-8代码前添加5个“0”,然后按照EAN/UCC-13代码中的校验位计算即可。

  • EAN/UCC-8代码用于商品编码的容量很有限,应慎用。


Ean ucc

第四节 EAN/UCC条码标识系统

  • EAN/UCC条码标识系统是在商品条码的基础上发展起来的。

  • EAN/UCC条码标识系统是通过赋予产品、货运单元、资产、位置与服务的唯一标识,对全球的多行业供应链进行有效管理的一套开放式国际标准。


Ean ucc1

EAN/UCC系统的发展

  • 欧洲物品编码系统

    国际物品编码协会(European Article Numbering简称EAN)是一个国际性的非官方的非营利性组织。

  • UCC(Uniform Code Council)

    美国统一编码委员会(UCC,Uniform Code Council)是一家致力于全球贸易标准化的非营利组织。


Ean ucc2

EAN/UCC系统的发展

  • EAN与UCC的联盟

    1989年,EAN 和 UCC双方共同合作,开发了UCC/EAN-128码,简称EAN-128码。


Ean ucc3

EAN/UCC全球统一标识系统的主要内容

EAN/UCC全球统一标识系统的主要内容

  • 它包含三部分内容:编码体系、可自动识别的数据载体和电子数据交换标准协议。

  • 编码体系是整个EAN/UCC系统的核心,它实现了对不同物品的唯一编码;数据载体是将供肉眼识读的编码转化为可供机器识读的载体,如条码符号等;然后通过自动数据采集技术(ADC)及电子数据交换(EDI&XML),以最少的人工介入,实现自动化操作。


Ean ucc4

EAN/UCC全球统一标识系统的主要内容

  • 1.编码体系

  • 包括贸易项目条码、物流单元条码、物流信息属性条码、位置码、资产条码、服务标识条码及附加属性代码。附加属性不能脱离标识代码独立存在。


Ean ucc5

EAN/UCC全球统一标识系统的主要内容

  • EAN/UCC系统的物品编码体系主要包括六个部分:全球贸易项目代码(Global Trade Item Number,GTIN)、系列货运包装箱代码(Serial Shipping Container Code,SSCC)、全球可回收资产标识符(Global Returnable Asset Identifier,GRAI)、全球单个资产标识符(Global Individual Asset Identifier,GIAI)、全球位置码(Global Location Number,GLN)和全球服务关系代码(Global Service Relation Number,GSRN)。


Ean ucc6

EAN/UCC全球统一标识系统的主要内容

2.数据载体

  • ①条码符号

  • 条码是目前EAN/UCC系统中的主要数据载体,是应用比较成熟的一种自动识别技术。


Ean ucc7

EAN·UCC全球统一标识系统的主要内容

2.数据载体

①条码符号

  • EAN/UCC系统的条码符号主要有EAN/UPC条码、ITF-14条码和UCC/ EAN-128条码三种。

    ②射频识别

  • 射频识别的基本原理是电磁理论,它是利用射频标签承载信息,射频标签和识读器间通过感应无线电波或微波能量进行非接触式双向识别。


Ean ucc8

EAN/UCC全球统一标识系统的主要内容

3.电子数据交换协议

  • EAN/UCC系统的电子数据交换(electronic data interchange,EDI)用统一的报文标准传送结构化数据。它通过电子方式从一个计算机系统传送到另一个计算机系统,使人工干预最小化。EAN/UCC是一套以EAN/UCC编码系统为基础的标准报文集。


3 4 1

3.4.1 物流条码

  • 为了标识处于“一般配送”状态中的商品或物流单元,通常使用ITF-14条码或者EAN/UCC-128条码进行标识。如果需要表示附加信息,就一定要选择EAN/UCC-128条码进行标识。


3 4 11

3.4.1 物流条码

  • ITF-14条形码

  • 连续型、定长、具有自校验功能,且条和空都表示信息的双向条形码,其条码字符集、条码字符的组成与交叉25条码相同。

  • ITF-14条形码只用于标识非零售的商品。ITF-14条码对印刷精度要求不高,比较适合直接印制(热转印或喷墨)于表面不够光滑、受力后尺寸易变形的包装材料,如瓦楞纸或纤维板上。


Itf 14

ITF-14条码

  • ITF-14条码的符号结构

  • ITF-14条码由矩形保护框、左侧空白区、起始符、7对表示数据的符号字符、终止符、右侧空白区组成。如图3-27和图3-28所示。

  • ITF-14条码符号的放大系数范围为0.625~1.2000


Ean ucc 128

EAN/UCC-128条码

  • EAN/UCC-128条码是唯一能表示应用标识的条码符号,是一种空、条均表示信息的连续型、非定长、具有自校验功能的双向条码。

  • EAN/UCC-128条码采用四种单元宽度,每个条码字符有三个条和三个空共11个模块组成(每个符号字符由6个单元组成,终止符除外)。UCC/EAN-128 可编码的信息范围广泛,包括项目标识、计量、数量、日期、交易参考信息、位置等。


Ean ucc 1281

EAN/UCC-128条码


Ean ucc 1282

EAN/UCC-128条码

  • (1)符号特点:

  • ①UCC/EAN-128条码是由一组平行的条和空组成的长方形图案;

  • ②除终止符(stop)由13个模块组成外,其他字符均由11个模块组成;

  • ③在条码字符中,每3个条和3个空组成一个字符,终止符由4个条和3个空组成。条或空都有4个宽度单位,可以从1个模块宽到4个模块宽;

  • ④UCC/EAN-128条码有一个由字符START A(B或C)和字符FNC1构成的特殊的双字符起始符,即:START A(B或C)+FNC1。


Ean ucc 1283

EAN/UCC-128条码

  • ⑤符号中通常采用符号校验符。符号校验符不属于条码字符的一部分,也区别数据代码中的任何校验码;

  • ⑥符号可从左、右两个方向阅读;

  • ⑦符号的长度取决于需要编码的字符的个数,被编码的字符可从3位到32位(含应用标识符),因此很难规定条码图案的长度;

  • ⑧对于一个特定长度的 UCC/EAN-128条码符号,符号的尺寸可随放大系数的变化而变化。放大系数的具体数值可根据印刷条件和实际印刷质量确定。一般情况下,条码符号的尺寸是指标准尺寸(放大系数为1)。放大系数的取值范围可从0.25~1.2。


Ean ucc 1284

EAN/UCC-128条码

  • (2)符号结构

  • UCC/EAN-128条码是一种可变长度的连续型条码,可表示3~32位数字符号。其结构由起始符、数据符、校验符、终止符及左右侧空白区组成。它用一组平行的“条”、“空”及其相应的字符表示,每个条码字符除终止符由四个“条”、三个“空”共13个模块组成外,均由三个“条”、三个“空”共11个模块组成;每个条空由1~4个模块构成。


Ean ucc 1285

EAN/UCC-128条码


Ean ucc 1286

EAN/UCC-128条码

  • (3)条码符号的构成

  • ①条码符号表示的字符代码的位置

  • 数据代码必须以眼睛可读的形式标在条码符号的上方或下方。校验符不属于数据字符的一部分,因此不以人眼可读的形式标出。

  • ②UCC/EAN-128条码符号的标准尺寸

  • UCC/EAN-128条码符号的标准尺寸取决于编码字符的数量。在标准尺寸下,模块宽是1.00mm。


Ean ucc 1287

EAN/UCC-128条码

  • ③尺寸选择

  • UCC/EAN-128条码的放大系数可根据EAN条码的印刷条件和允许的条码误差而定。其EAN-128条码符号的最小放大系数为0.5,最大放大系数为0.8。

  • ④符号的位置

  • UCC/EAN-128条码符号最好平行地置于EAN/UCC-13或者ITF等主码符号的右侧。


Ean ucc 1288

EAN/UCC-128条码

  • ⑤校验符

  • UCC/EAN-128条码的符号校验符总是位于终止符之前。校验符的计算是按模103的方法,通过对终止符外的所有符号代码值的计算得来的。计算方法如下:

  • a.从起始字符开始,赋予每个字符一个加权因子;

  • b.从起始符开始,每个字符的值(见GB/T 15425-2002)与相应的加权因子相乘;

  • c.将上一步中的积相加;

  • d.将上一步的结果除以103;

  • e.第四步的余数即为校验符的值。

  • P55 表3-11。


Ean ucc 1289

EAN/UCC-128条码

  • (4)辅助字符

  • UCC/EAN-128条码有九个辅助字符:START A、CODE A、SHIFT、START B、CODE B、STOP、START C、CODE C、FNC 1。辅助字符的条码表示见GB/T 15425-2002。

  • 起始符(Start Character)决定当前所使用的字符集。


Ean ucc 12810

EAN/UCC-128条码

  • (5)字符串编码/译码规则

  • ①编码的数据字符的数量不能超过48 个。

  • ②整个符号的物理长度不能超过165mm。


3 4 2

3.4.2贸易项目条码

  • 贸易项目是指一项产品或服务,对于这些产品或服务需获取预先定义的信息,并且可以在供应链的任意节点进行标价、订购或开具发票,以便所有贸易伙伴进行交易。

  • 按照贸易项目的流通领域可以分为零售贸易项目和非零售贸易项目。零售贸易项目是指在零售端通过POS扫描结算的商品。不通过POS扫描结算的商品为非零售贸易项目。


3 4 21

3.4.2贸易项目条码

  • 根据其生产形式的不同,可以分为定量贸易项目和变量贸易项目。定量贸易项目是以统一预先确定的形式(类型、尺寸、重量、成分、样式等),可以在供应链的任意节点进行销售的贸易项目。变量贸易项目是指在供应链节点上出售、订购或生产的产品,其度量方式可以连续改变的贸易项目。


3 4 22

3.4.2贸易项目条码

1、一般贸易项目条码

(1)零售定量贸易项目编码:用EAN/UCC-13、 EAN/UCC-8、UCC-12三种代码结构。

  • 在我国,零售定量贸易项目的标识代码主要采用GTIN中的EAN/UCC-13、 EAN/UCC-8两种数据结构。只有当产品出口到北美地区并且客户指定时,才申请使用UCC-12代码。


3 4 23

3.4.2贸易项目条码

  • (2)零售变量贸易项目编码:用店内码编码,它有四种结构,见表3-12。

  • (3)非零售贸易项目编码。通常用EAN/UCC-14代码进行标识, EAN/UCC-14代码结构如图3-33所示。

  • 注意:只有ITF-14条形码使用指标符。指示符为0时,ITF-14条码表示的是EAN/UCC-13代码或UCC-12代码。


3 4 24

3.4.2贸易项目条码

  • 2、一般贸易项目的条码表示

  • 可以表示贸易项目的条码符号有:EAN-13条码、EAN-8条码、UPC-A条码、UPC-E条码、 ITF-14条码和UCC/EAN-128条码。

  • UCC-12代码结构用UPC-A或UPC-E条码符号表示, EAN/UCC-13代码结构用EAN-13条码符号表示, EAN/UCC-14代码结构用ITF-14或UCC/EAN-128这两种条码符号表示。


3 4 25

3.4.2贸易项目条码

  • 在零售环节中,贸易项目通常用EAN/UCC-13或UCC-12代码标识,分别用EAN-13或UPC-A条码进行表示。


3 4 26

3.4.2贸易项目条码

  • 3、特殊贸易项目条码

  • 主要是指图书和期刊。

  • (1)图书条码

    国际物品编码协会(EAN)与国际标准书号(ISBN)中心达成了一致协议,把图书作为特殊的商品,将EAN前缀码978、979,作为国际标准书号(ISBN)

    系统的前缀码,并将ISBN书号条码化。


3 4 27

3.4.2贸易项目条码

  • 图书代码可以用两种不同的代码结构来表示:

    (1)一种就是把图书视为一般商品,然后按照EAN商品编码方法进行编码;

    (2)利用图书本身的ISBN编码,按照EAN和ISBN协议规定,将978,979作为图书商品的前缀码进行编码。


3 4 28

3.4.2贸易项目条码

  • 中国标准书号的构成:由组号、出版社号、书序号及校验码构成。

  • 组号:国家、地区、语言或其他组织的代号,由国际ISBN中心负责分配。中国的组号是7。

  • 出版社号:由国家ISBN中心分配,其位数由2~6位数字构成。

  • 书序号:由出版社自行分配,每个出版社的书序号位数是固定的,计算方法为书序号位数=9-(组号位数+出版社号位数)。

  • 校验码:中国书号的第十位数字。


3 4 29

3.4.2贸易项目条码

  • (2)期刊条码

  • P58 图3-35。


1 3 ean ucc

EAN·UCC标识系统

贸易项目标识

物流单元

资产标识

位置标识

服务标识

特殊应用

1.3 EAN.UCC系统的应用领域

EAN/UCC标识系统有六大应用领域,它们是:贸易项目标识、物流单元标识、资产标识、位置标识、服务标识及特殊应用,如图1所示:


3 4 3

3.4.3物流单元条码

  • 物流单元是在供应链中为了便于运输和/或仓储而建立的包装单元,是在供应链中需要管理的对象。

  • 物流单元可通过标准的EAN/UCC标识代码系列货运包装箱代码(SSCC,Serial Shipping Container Code)来标识。


3580270

物流单元代码的结构

物流单元 logistics unit:供应链管理中运输或仓储的一个包装单元。

扩展位:用于增加SSCC系列代码的容量,由厂商分配。例如:0表示纸盒,1表示托盘,2表示包装箱等

厂商识别代码:由中国物品编码中心负责分配给用户,用户通常是组合物流单元的厂商。SSCC在世界范围内是唯一的。

系列代码:是由取得厂商识别代码的厂商分配的一个系列号,用于组成N2到N17字符串。系列代码一般为流水号。


3580270

n :数字字符

an:字母-数字 字符

... :可变长度域

部分应用标识符


3580270

物流单元的条码符号表示

  • UCC/EAN -128条码用以表示物流单元的标识代码SSCC及物流单元的相关信息

最基本的标签:一个SSCC


3580270

PO: 345

-

896779

-

0

DWCP: 9684584

-

23

Zone: 4

STORE #49

SHIP TO LOC

0614141000531

(

4

1

0

)

0

6

1

4

1

4

1

0

0

0

5

3

1

SSCC

0 0614141 123456789 0

(

0

0

)

0

0

6

1

4

1

4

1

1

2

3

4

5

6

7

8

9

0

410+位置码:表示将货物运往位置码表示的物理位置。


Ean ucc9

EAN.UCC LOGISTICS LABEL

SSCC :

2 541234 0089765002 4

数量 :

64

内容 :

0541234 567890 8

批号 :

879654

EAN/UCC物流标签

物流单元的编码与条码的推荐性标准。

以人、机两种可识读的方式提供有关物流单元简明、清晰的信息。


Ean ucc10

EAN.UCC物流标签的结构


Ean ucc11

采用 EAN/UCC 物流标签的好处

  • 全球统一标准;

  • 广泛用于FMCG中的托盘上(FMCG为一个知名品牌,意思是快速移动的日用消费品);

  • UCC/EAN-128条码提供最准确的数据采集方式;

  • 通过标准的标签设计达到节省费用的目的;

  • 在物流与信息流之间建立关联。


3580270

有关运输的可选择的数据

  • 货物托运代码

  • 目的地信息

    • 交货地全球位置码 (GLN)

    • 交货地邮政编码

  • 人工可识读信息

    • 发货方

    • 收货方

    • 交货日期

    • 承运方


3580270

有关消费者可选择的数据

  • 消费者定单号码

  • 最终收货方EAN/UCC全球位置码

  • ...


3580270

EAN.UCC LOGISTICS LABEL

From

To

EAN International

UNIFORM CODE COUNCIL

rue Royale 145

8136 Old Yankee Road

B-1000 Brussels

Dayton, Ohio 45459

U.S.A.

SSCC

3 5412345 123456789 2

货物托运代码

交货地邮政编码

541234550127501

840

45459

(4

0

1

)5

4

1

2

3

4

5

5

0

1

2

7

5

0

1

(4

2

1

)8

4

0

4

5

4

5

9

(0

0

)3

5

4

1

2

3

4

5

1

2

3

4

5

6

7

8

9

2

物流标签的尺寸

建议标签宽度为A6 (105 mm)

105 mm

  • 宽度105 mm

  • 高度可以根据所需信息量变化

  • 包括 SSCC 在内的条码最小高度为32 mm

Min. 32 mm


3580270

5

1

2

3

4

物流标签的位置


Location of the label

min 50 mm

min 19 mm

  • 32 mm

400 - 800mm

Location of the Label


3580270

EAN.UCC LOGISTICS LABEL

SSCC :

2 541234 0089765002 4

数量 :

64

内容 :

0541234 567890 8

批号 :

879654


3580270

401—托运代码

420—收货方邮政编码

410—将货物运往位置码

表示的物理位置。


3 4 4

3.4.4 物流信息属性条码

  • EAN/UCC条码标识系统中,物流单元内贸易项目的附加信息的编码,例如批号、日期和度量等信息,可被定义为物流信息属性,可以运用应用标识符来表示。

  • 1、追溯代码 P60

  • 2、日期

  • 3、度量


3 4 5

3.4.5 位置码

EAN/UCC 全球位置码(GLN)能够唯一标识任何物理实体、功能实体和法律实体,如一座工厂、一个仓库,企业的某一个部门,能够承担法律责任的企业、工厂或集团公司。


3 4 51

3.4.5 位置码

1.编码结构

  • GLN的使用有两种方式。一种是在EDI报文中用来标识所有相关的物理位置;另一种是与应用标识符一起用条码符号进行表示,目前GLN只能用UCC/EAN-128表示。


3 4 52

3.4.5 位置码

  • 2 .条码符号表示与应用


3 4 53

3.4.5 位置码

  • 3.货物托运代码的标识

    货物托运代码标识一个货物的逻辑组合(一个或多个物理实体组成),这组货物已交付给货运代理人托运并将作为一个 整体进行运输。

  • 4.装运提单代码的标识

  • 5.路径代码的标识


3 4 6

3.4.6资产代码

  • 资产条码包括可回收资产标识代码和单个资产标识代码。

  • 可回收资产:指具有一定价值的可再次使用的包装或运输设备,如啤酒桶、气瓶、托盘或料箱。

  • 全球可回收资产标识符(GRAI):实现资产的跟踪和全部有关数据的记录和自动采集,其代码结构如表3-19所示。


3 4 61

3.4.6资产代码

  • 单个资产:指具有任何特性的物理实体,如汽车零部件。

  • 全球单个资产标识符(GIAI):实现单个资产从购置到退役全过程的记录和跟踪。


3 4 7

3.4.7 服务标识条码

  • 标识EAN/UCC全球服务关系代码(GSRN)的应用标识符AI(8018)。


3580270

小结

  • 本章主要内容如下:

  • 深刻理解条码的基本概念和相关术语;

  • 掌握常见的一维条码及商品条码,包括每种码制的特点,字符集,符号构成,长度等等;

  • 商品条码的编码的三种结构;

  • 掌握EAN/UCC条码标识系统的六个应用领域;

  • 校验码的计算。


  • Login
