Presentation Transcript


August 2008 rune birkeland

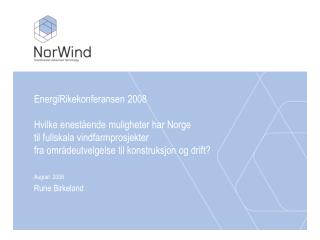

EnergiRikekonferansen 2008Hvilke enestående muligheter har Norgetil fullskala vindfarmprosjekterfra områdeutvelgelse til konstruksjon og drift?

August 2008

Rune Birkeland


Agenda

Agenda

  • Hvorfor satser Scatec og Grieg Gruppen på offshore vind?

  • Viktige trekk ved offshore vindmarkedet

  • Hvilke enestående muligheter har Norge til å ta en sterk posisjon innen utvikling og drift av fremtidens offshore vindfarmprosjekter?

  • Hvordan skal Norwind ta sin del av dette markedet?

  • Hva kan norske myndigheter bidra med?


Norwind hvorfor satser scatec og grieg p offshore vind

Norwind –Hvorfor satser Scatec og Grieg på offshore vind?

  • Vindkraft beveger seg offshore fordi

    • Ubegrenset med areal – ubegrenset med ressurser

    • Få konflikter med støy, estetikk etc

    • Store og stabile vindressurser

    • Kort overføring til store befolkningssentra

    • Muliggjør “economy of scale” – store og mange turbiner per park

  • Vindkraft på havet er i oppstartfase – rett timing

  • Lovverk og støttesystemer utløser store utbygginger i Tyskland, UK, Frankrike m.fl.

  • Norsk offshore kompetanse

Produksjon

1 MW på land Danmark= 2GWh/year

1 MW på land Norge= 3GWh/year

1 MW Offshore= 4GWh/year


Scatec as etablerer industri i voksende markeder

Scatec AS – etablerer industri i voksende markeder

  • Scatec stiftet i 1987 av Alf Bjørseth

  • Scatec startet PhotoCure (børsnotert) i 1997

  • Scatec startet solindustrieventyret ScanWafer, ScanCell, ScanModule, SiNor/Sitech og SolEnergy, senere slått sammen til REC

  • REC er i dag verdens største solenergiselskap

  • Norsk Titanium etablert i 2004

  • NorSun etablert i 2005

  • Thor Energy etablert i 2006

  • Scatec Solar etablert i 2007

  • Scatec Adventure etablert i 2007

  • NorWind etablert i 2007


August 2008 rune birkeland

  • The Grieg Group is privately owned and consists of companies which operate globally in the following business areas;

  • Global Logistic services

  • Shipowning and ship management

  • Ship broking,

  • Fish farming

  • Maritime information systems

  • Investment consulting

  • Offshore windmills

  • The Grieg Group emphasizes social responsibility and contributes actively for humanitarian, cultural and public benefit.

  • Grieg Foundation is an important sponsor for SOS Children’s Villages


Rlige vind ressurser july 1983 june 1993 measured 50 m above surface

Årlige vind-ressurser(July 1983 – June 1993, measured 50 m above surface)


Vindkraft p land veletablert med stor langsiktig vekst

Ny installert effekt 2006

Vindkraft på land - veletablert med stor, langsiktig vekst

  • Installert effekt 2006: 15 200 MW

  • Akkumulert effekt i dag: 80 000 MW

  • Årlig vekst i Europa siden 1992: 33,4 % pr. år

  • Langsiktige vekstprognoser: 15 - 20% pr. år

  • Ansatte i vindbransjen i Tyskland 82 000

Kilde:GWEC


Offshore vind europa fra 1 gw til 10 gw p 10 r

Offshore vind- Europa fra 1 GW til 10 GW på 10 år

Kilde: Make Consulting February 2007

Prognose offshore vind

  • Offshore vind er i tidlig fase

  • Installert effekt 2006: 200 MW

  • Akkumulert effekt: 880 MW

  • Årlig vekst i Europa siden 1992: 48 % pr. år

  • Vekstprognoser Europa: 35 % pr. år


Offshore vindfarmer i nord europa

Offshore vindfarmer i Nord Europa


Ewea estimerer mellom 20 000 and 40 000 mw installert offshore i 2020

EWEA estimerer mellom 20,000 and 40,000 MW installert offshore i 2020

Source: EWEA


Fremtidige vindfarmer planlegges for dypere vann

Fremtidige vindfarmer planlegges for dypere vann

  • Douglas-Westwood forecast for the 2008-2012 period:

    • 20-29 meters: 591 foundations.

    • 30-39 meters: 174 foundations

    • No growth in 0-20 meters segments


August 2008 rune birkeland

Hvilke enestående muligheter har Norge til fullskala vindfarmprosjekter fra områdeutvelgelse til konstruksjon og drift?

  • Norges offshore kompetanse er verdensledende og kan bringe en moden landbasert vind industri til energirike områder langs Norges kyst – og internasjonalt.

  • Norge kan utvikle og eksportere den muliggjørende teknologien,

    • Fundamenter

    • Installasjonsfartøy og – konsepter

    • Drifts- og vedlikeholdskonsepter

  • Norge kan utnytte verdens beste vindforhold til ren energiproduksjon til Europa og samtidig øke verdien av eksisterende vannkraft

  • Norge kan med lønnsomhet bidra til dramatisk reduksjon av egne CO2 utslipp fra olje og gass produksjonen, og samtidig

  • Bidra til at læringskurven bringer totalkostnadene for offshore vind under paritet, slik Tyskland har bidratt til dette for solenergi.


Norske muligheter kompetanse og ressurser

Norske muligheter- kompetanse og ressurser

  • Norge har kompetansen til å kommersialisere offshore vind

  • Potensial med dagens teknologi: 800 TWh1

  • Potensial med morgendagens flytere: 14 000 TWh2

  • Beatrice-feltet utenfor Skottland:

    • 5 MW turbin på norsk fundament

    • 45 meters dyp

1 20 km fra land og ned til 60 meters dyp

2 20 km fra land og ned til 300 meters dyp


Norsk m lsetting betydelig eksport av elektrisitet teknologi og tjenester

50 - 100m

80 MW

Valhall

NorNed 700 MW

0 - 50m

Norsk målsetting- betydelig eksport av elektrisitet, teknologi og tjenester

Erkjennelser

Norge kan bli stor eksportør av vindkraft og teknologi

Offshore vind kan sikre Norges energibalanse

Vår besøkelsestid er er nå!

Målsetninger som NorWind kan bidra til

  • Bygge ut 20 TWH (5000 MW) i perioden 2009 – 2013

    • Bunnfast ned til 80 meter utenfor horisonten

  • Teknologieksport til store deler av verden

  • Etablere krafteksport ved samkjøring av offshore vind, vannkraft og kraftoverføring til kontinentet


Norwind is building a portfolio of foundation and installation technologies

NorWind is building a portfolio of foundation and installation technologies

SCATEC

GRIEGGROUP

60%

40%

NorWind AS

Foundations: EPCI

Turbines: Installation

Substructure Design (20-200m)

Detailed Engineering

(O&M)

Installation

Production

5%

33.4%

33.4%

24.5%

33.4%

SWAY as

OWEC Tower AS

Teknisk Data

OWIT

BiFab Germany

?


August 2008 rune birkeland

NorWind and partners offer a one-stop shop for design, manufacture and installation of foundations, and installation of turbines

EPCI MANAGER

NorWind

OWEC Tower

Design of jacket foundations customized for wind turbines

FOUNDATION DESIGN

BiFab

Experienced offshore yard

Developing mass production

FOUNDATION FABRICATION

NorWind

Grieg Logistics

Installation & logistics services

INSTALLATION

INSTALLATION

Illustration photos: foundation fabrication by BiFab for, and installation of, the Beatrice Demonstrator project


Skalafordeler vil bringe kostnadene ned

Skalafordeler vil bringe kostnadene ned

Typical cost:2 - 3 Mill EUR per MW

6 - 9 EURO cent/kWh

OWEC

Source: CD rom Proceedings, Copenhagen Offshore Wind

Conference, 2005, Siemens


Foundation is key dominating foundation technologies expensive in deeper waters

Foundation is key - dominating foundation technologies expensive in deeper waters

  • Monopiles and concrete gravity foundations dominating (2 – 15 m)

  • Generic designs supplied from engineering companies.

  • They are mimicking the onshore situation

  • Cost are growing exponentially with water depth.

  • Not likely to compete on water depths above 20 meter.

Ballast Material

GRAVITY

MONOPILE


Owecs structure is cheaper than other aspiring technologies

OWECs structure is cheaper than other aspiring technologies

  • Jackets and Tripods is the focus for 20m+

  • OWEC tower the only technology installed in deep water

  • There is one Tripod prototype build onshore in Germany.

  • Cost function of material weight, production process and installation process

  • Calculations indicates that OWECs jacket structure is cheaper than tripods.

Jacket

Tripod


Complicated installation dominating installations technologies are expensive and immature

Complicated Installation – dominating installations technologies are expensive and immature

  • Installation is normally done with special vessels in the following sequence:

    • Driving down monopile

    • Installing tower

    • Installing turbine with no blades or two blades

    • Installing blades or third blade.


Integrated installation technologies reduce cost

Integrated installation technologies reduce cost

  • Do as much as possible of the work onshore to cut cost

  • OWEC pilots first attempt to commission the turbine onshore

  • The next step is to build purpose designed vessels for installation of complete tower and turbine in one operation

OWIT Concept

OWEC Installation


Organisation

Board of Directors

Inge K. Hansen (chair), former CEO Statoil and Aker Kværner

Tore Sandvold, Sandvold Energy

Rune Birkeland, CEO Grieg Logistics

Wenche Kjølaas, CFO Grieg Logistics

Simen Hesleskaug, VP Scatec

Organisation

  • Project Mgrs

  • Procurement

  • Construction

  • Logistics

  • Installation


Norsk strategi for n m lene m lrettet fokus offshore og konkurransedyktig st tteregime

Norsk strategi for å nå målene- målrettet fokus offshore og konkurransedyktig støtteregime

  • Hovedfokus på offshore vind

    • Toget har gått for å etablere norsk leverandørindustri for landbasert vind

    • Vi har kompetanse og teknologi til å gå offshore NÅ!

  • Etablere støttesystem på nivå med Tyskland og UK snarest

    • Vindkraftpriser på 100 – 150 øre/kWh

    • nettselskapene besørger kabel ut til feltet

    • langsiktig forutsigbarhet

  • Nasjonal utbygging av infrastruktur

    • se vannkraft, offshore vind, krafteksport og elektrifisering av sokkelen i sammenheng

  • Etablere effektivt lovverk

    • tilgjengelige områder

    • enkel konsesjonsprosess


Takk for oppmerksomheten

Takk for oppmerksomheten!
