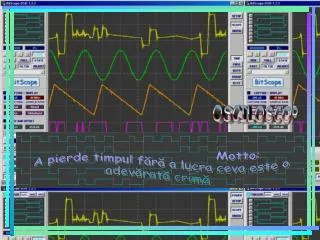

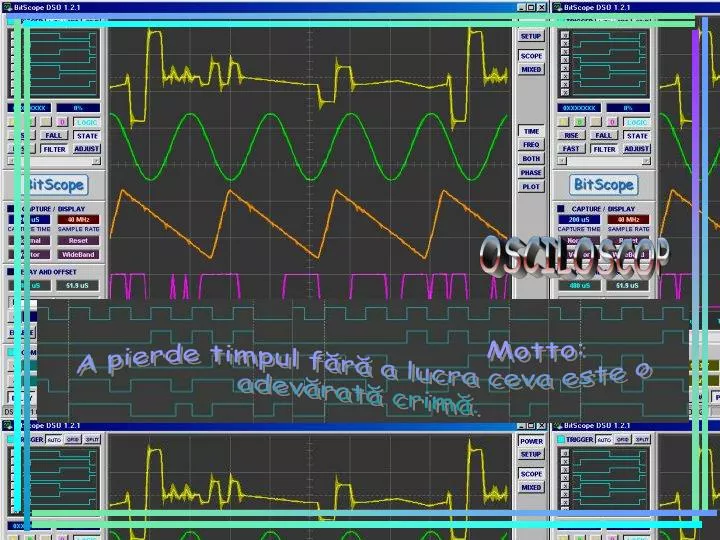

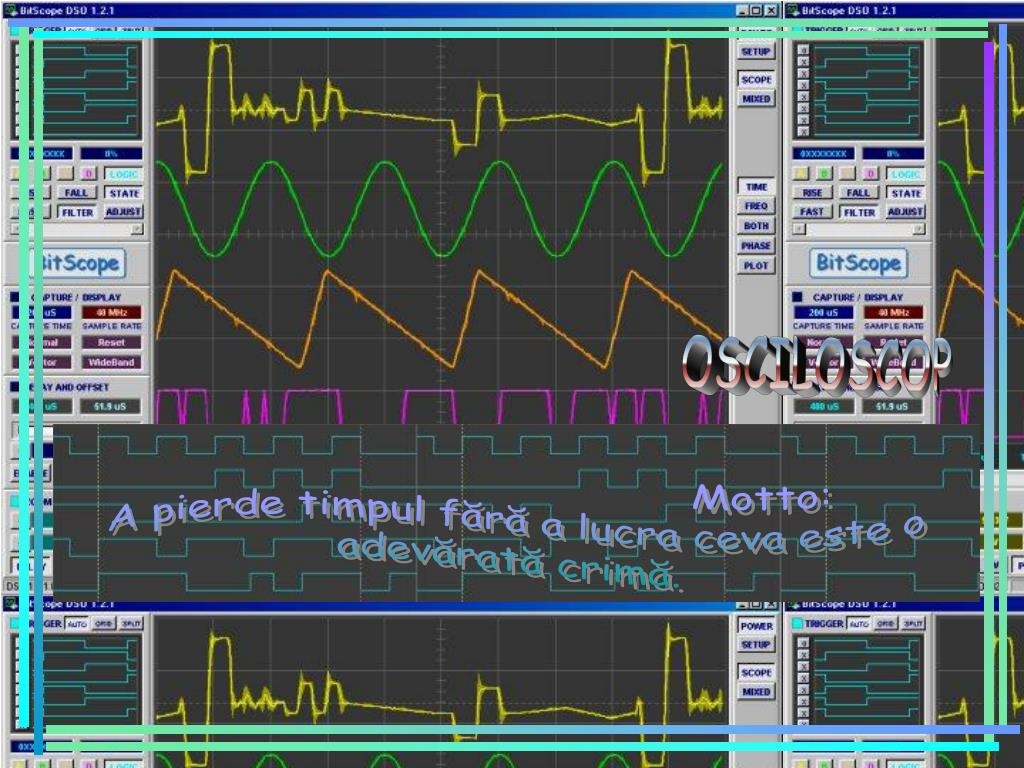

OSCILOSCOP Motto: A pierde timpul fără a lucra ceva este o adevărată crimă.

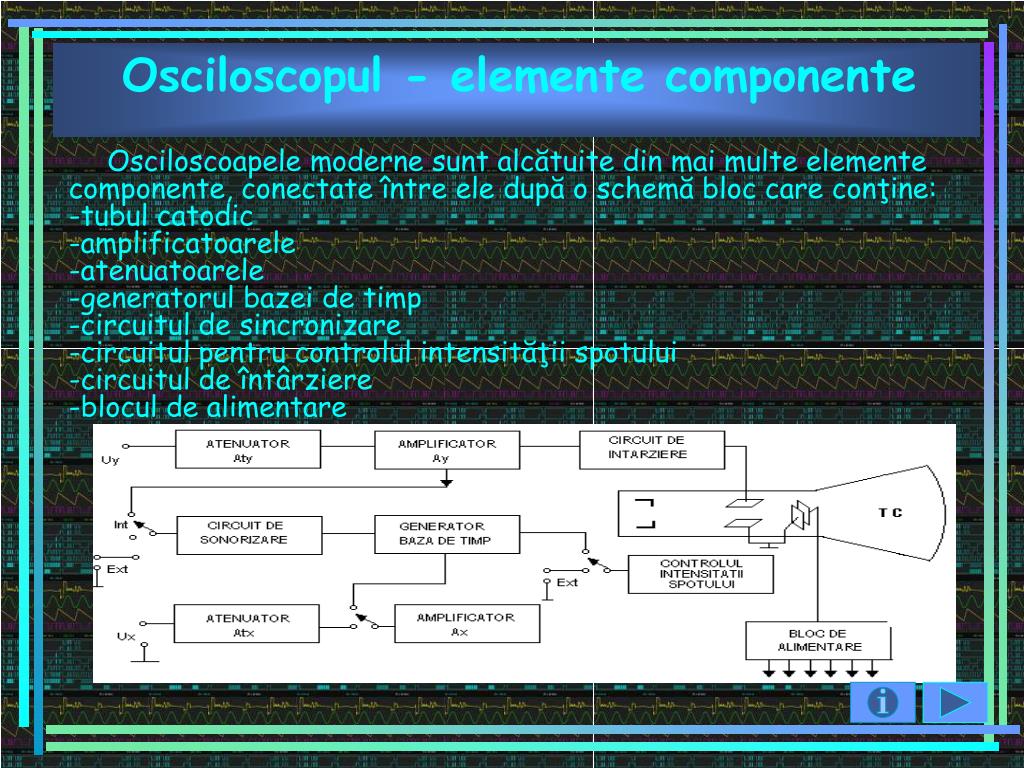

Osciloscopul - elemente componente Osciloscoapele moderne sunt alcătuite din mai multe elemente componente, conectate între ele după o schemă bloc care conţine:-tubul catodic-amplificatoarele-atenuatoarele-generatorul bazei de timp-circuitul de sincronizare-circuitul pentru controlul intensităţii spotului-circuitul de întârziere-blocul de alimentare
Clasificarea osciloscoapelor A.După modul de tratare a semnalelor analizate deosebim: 1.osciloscoape analogice 2.osciloscoape digitale(numerice) 3.osciloscope combinate B. După modul de analiză a semnalelor în domeniul timp, deosebim următoarele tipuri de osciloscoape: 1.osciloscoapele de timp real 2.osciloscoapele cu eşantionare (DSO- Digital Sampling Oscilloscope)
Osciloscop analogic • Emulator pentru Osciloscop analogic care se foloseşte înainte de utilizarea practică a instrumentului. • Tensiunea semnalului mişcă fasciculul de electroni în sus şi în jos proporţional şi corelat cu o altă tensiune,care deplasează fasciculul pe orizontală,trasează forma de undă pe ecran .Cu cât mai frecvent,fasciculul de electroni loveşte o anumită porţiune pe ecran,cu atât ea arată mai strălucitoare dând imediat o vedere a formei de undă.
Digital Storage Oscilloscope Un osciloscop digital foloseşte convertoare analog-digitale pentru a transforma tensiunile măsurate în informaţii digitale.El obţine forma de undă din o serie de eşantioane .Ecranul acestora este de tip rastru,ca cel folosit în TV. Digital Phosphor Oscilloscope Oscilopul cu fosfor digital emulează fidel cele mai bune atribute ale afişajului oscilos-coapelor analogice şi oferă beneficiile achizi-ţiei şi procesării digitale.În locul fosforului el foloseşte circuite speciale de procesare para-lelă ce produc o trasă gradată în intensitate-fosfor digital.

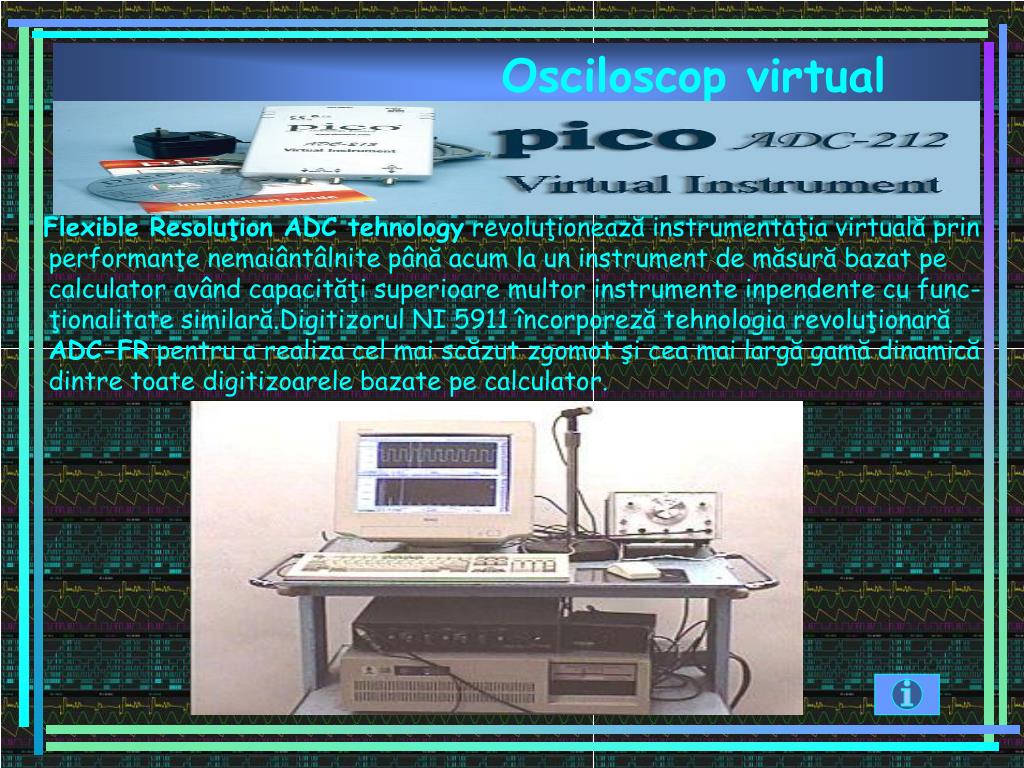

Osciloscop virtualPicoScope 3423 Automotive Oscilloscope Flexible Resoluţion ADC tehnology revoluţionează instrumentaţia virtuală prin performanţe nemaiântâlnite până acum la un instrument de măsură bazat pe calculator având capacităţi superioare multor instrumente inpendente cu func-ţionalitate similară.Digitizorul NI 5911 încorporeză tehnologia revoluţionară ADC-FR pentru a realiza cel mai scăzut zgomot şi cea mai largă gamă dinamică dintre toate digitizoarele bazate pe calculator.
Osciloscopul - proprietăţi Ca aparat de măsurat şi control, osciloscopul prezintă unele avantaje ca:-impedanţa de intrare mare, de ordinul megohmilor;-consum de putere foarte mic de la circuitul de măsurat;-sensibilitate ridicată;-banda de frecvente foarte largă, până la sute demegaherţi şi în construcţii speciale – până la zeci de herţi; -posibilitatea amplificării sau atenuării convenabile a semnalelor de studiat;-universitate şi comoditate în lucru.
În medicină sunt folosite oscilometre.Ecranul osciloscopic este folosit şi în ecocardiografie. Mulţumim de participare! Măsurarea tensiunilor cu osciloscopul catodic se realizează prin metoda directă şi meto-da comparaţiei. Măsurări mai precise se pot obţine folosind unele metode de comparaţie, cum ar fi : metoda figurilor lui Lissajous, metoda modulării intensităţii spotului, metoda oscilogramelor duble etc.
