통합세대단자함은 단위세대 ( 업무구역 ) 내에서 TV, 전화 ,DATA 등의 회선을 접속 / 분배하는 장치입니다 .

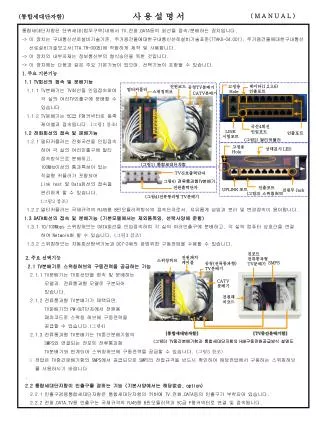

1. 전원코드 데이타(1,2,3,6)인출포트 고정용Hole 공청TV분배기 멀티커플러 스위칭허브 CATV분배기 국선4회선 인입포트 인출포트 LINK 시험포트 (그림2)멀티커플러 고정용 Hole 상태표시 LED (그림1)통합세대단자함 TV신호출력단자 (그림4)전류통과형TV분배기 전원출력단자 인출포트 UPLINK 포트 전원부 Jack (그림3)스위칭허브 전원패치케이블 스위칭허브 SMPS 공청(전류통과형)TV분배기 CATV분배기 전원패치코드 [통합세대단자함] [TV중간분배기함] 사 용 설 명 서 ( M A N U A L ) (통합세대단자함) 통합세대단자함은 단위세대(업무구역)내에서 TV,전화,DATA등의 회선을 접속/분배하는 장치입니다. -> 이 장치는 구내통신선로설비기술기준, 주거용건물에대한구내통신선로설비기술표준(TTAKO-04.001), 주거용건물에대한구내통신 선로설비기술보고서(TTA.TR-0008)에 적합하게 제작 및 사용합니다. -> 이 장치의 내부자재는 정보통신부의 형식승인을 득한 것입니다. -> 이 장치에는 다음과 같은 주요 기본기능이 있으며, 선택기능이 포함될 수 있습니다. 1. 주요 기본기능 1.1 TV회선의 접속 및 분배기능 1.1.1 TV분배기는 TV회선을 인입접속하여 각 실의 여러TV인출구에 분배할 수 있습니다. 1.1.2 TV분배기는 5C급 F형커넥터로 동축 케이블과 접속됩니다. (그림1 참조) 1.2 전화회선의 접속 및 분배기능 1.2.1 멀티커플러는 전화국선을 인입접속 하여 각 실의 여러인출구에 멀티 접속방식으로 분배하고, 100MHz이상의 통과특성이 있는 직결형 커플러가 포함되어 Link test 및 Data회선의 접속을 편리하게 할 수 있습니다. (그림2 참조) 1.2.2 멀티커플러는 국제규격의 RJ45형 8핀모듈러잭방식의 접속단자로서, 자유롭게 삽입과 분리 및 변경접속이 용이합니다. 1.3 DATA회선의 접속 및 분배기능 (기본모델에서는 제외품목임, 선택사양에 준함) 1.3.1 10/100Mbps 스위칭허브는 DATA회선을 인입접속하여 각 실의 여러인출구에 분배하고, 각 실의 컴퓨터 상호간을 연결 하여 Network화 할 수 있습니다. (그림3 참조) 1.3.2 스위칭허브는 자동회선탐색기능과 DC7~24V의 광범위한 구동전압을 수용할 수 있습니다. (그림4)전류통과형 TV분배기 전포트전류통과형TV분배기 2. 주요 선택기능 2.1 TV분배기로 스위칭허브의 구동전력을 공급하는 기능 2.1.1 TV분배기는 TV회선만을 접속 및 분배하는 모델과, 전류통과형 모델로 구분되어 있습니다. 2.1.2 전류통과형 TV분배기가 채택되면, TV분배기의 PW-OUT단자에서 전원용 패치코드로 스위칭 허브에 구동전력을 공급할 수 있습니다.(그림4) 2.1.3 전류통과형 TV분배기는 TV중간분배기함의 SMPS와 연결되는 전포트 전류통과형 TV분배기와연계되어 스위칭허브에 구동전력을 공급할 수 있습니다. (그림5 참조) ※ 전압은 TV중간분배기함의 SMPS에서 공급되므로 SMPS의 전압규격을 반드시 확인하여 해당전압에서 구동하는 스위칭허브 를 사용하시기 바랍니다 . 2.2 통합세대단자함이 인출구를 겸하는 기능 (기본사양에서는 해당없슴, option) 2.2.1 인출구겸용통합세대단자함은 통합세대단자함의 커버에 TV,전화,DATA등의 인출구가 부착되어 있습니다. 2.2.2 전화,DATA,TV용 인출구는 국제규격의 RJ45형 8핀모듈러잭과 5C급 F형커넥터로 연결 및 접속됩니다. (그림5) TV중간분배기함과 통합세대단자함의 HUB구동전원공급방식 설명도

2. 인출포트 (그림2)멀티커플러 TV신호출력단자 CATV분배기 멀티커플러 공청TV분배기 TV신호인입단자 고정용Hole 데이타(1,2,3,6)인출포트 회전각도조정부 최초고정부 (그림1)통합세대단자함 국선2회선 인입포트 LINK 시험포트 RJ45형 인출구 TV인출구 사 용 설 명 서 ( M A N U A L ) (인출구겸용통합세대단자함) 통합세대단자함은 단위세대(업무구역)내에서 TV,전화,DATA등의 회선을 접속/분배하는 장치입니다. 이 장치는 구내통신선로설비기술기준, 주거용건물에대한구내통신선로설비기술표준(TTAKO-04.001), 주거용건물에대한구내통신 선로설비기술보고서(TTA.TR-0008)에 적합하게 제작 및 사용합니다. 이 장치의 내부자재는 정보통신부의 형식승인을 득한 것입니다. 이 장치에는 다음과 같은 주요 기본기능이 있으며, 선택기능이 포함될 수 있습니다. 1. 주요 기본기능 1.1 TV회선의 접속 및 분배기능 1.1.1 TV분배기는 TV회선을 인입접 속하여 각 실의 여러TV인출 구에 분배할 수 있습니다. 1.1.2 TV분배기는 5C급 F형커넥터 로 동축케이블과 접속됩니 다. (그림1 참조) 1.2 전화회선의 접속 및 분배기능 1.2.1 멀티커플러는 전화국선을 인입접속하여 각 실의 여러인출구에 멀티접속방식으로 분배하고, 100MHz이상의 통과특성이있는 직결형 커플러가 포함되어 Link test 및Data회선의 접속을 편리하게 할 수 있습니다. (그림2 참조) 1.2.2 멀티커플러는 국제규격의 RJ45형 8핀모듈러잭방식의 접속단자로서, 자유롭게 삽입과 분리 및 변경접속이 용이합니다. (그림3)편측TV분배기 1.3 통합세대단자함이 인출구를 겸하는 기능 1.3.1 인출구겸용통합세대단자함은 통합세대단자함의 커버에 TV,전화,DATA등의 인출구가 부착되어 있습니다. (그림5 참조) 1.3.2 전화,DATA,TV용 인출구는 RJ45형 8핀모듈러잭과 5C급 F형커넥터로 연결 및 접속됩니다. 2. 인출구겸용통합세대단자함의 설치방법 2.1 매립박스에 인출구겸용커버를 부착하는 방법 [그림5] 2.1.1 인출구겸용커버는 매립박스와 체결하기 위하여 각각 다른모양의 4개의 고정용홀이 있습니다.먼저 우측상단의 원형홀과 매립박스의 관련위치에 나사로 헐겁게 고정한 후, 나머지 3개의 고정홀은 매립박스 비뚤어진 각도를 교정하여 매립박스의 관련위치에 나사로 고정합니다. 2.2 전화 및 데이타용 인출구의 케이블링방법 2.2.1 제공된 RJ45형 패치코드로 (그림6 ) 과 같이 통합세대단자함내부의 멀티커플러와 인출구겸용커버의 전화용 RJ45형 커플러를 연결합니다. 2.2.2 데이타용 인출구에는 RJ45형 패치코드로 멀티커플러의 1236으로 표시된 부분과 연결합니다. (그림4)인출구겸용통합세대단자함예시사진 (그림5)인출구겸용 커버프레임 설명도 2.3 TV용 인출구의 케이블링방법 2.2.1 제공된 동축패치코드로 (그림7) 과 같이 통합세대단자함내부의 공청용TV분배기와 인출구겸용커버의 MATV용 인출구를 연결합니다. 2.2.2 CATV용 인출구는 동축패치코드로 CATV용 분배기와 연결합니다. (그림6)전화/데이타용케이블링 (그림7)각 인출구의 케이블링방법

3. (커버부착형 인출구) 사 용 설 명 서 (E L S – M T 2 0 3) 제품의 용도: 커버부착형 인출구는 세대단자함의 커버프래임에 장착하여 내부의 단자대에서 케이블을 연결하여 통신단말기로 통신회선을 연결하는 통신인출구 기능의 접속커넥터입니다. 제품의 주요부품 : 이 접속커넥터는 프라스틱재질의 프래임하우징(그림1)과 8핀모듈러커플러(그림2)로 구성됩니다. 제품의 조립방법: 제품의 조립은 프래임하우징에 형성된 홀에 8핀모듈러커플러를 슬라이딩방식으로 밀어서 장착 합니다. (그림3) 완성품 설명: 프래임하우징은 세대단자함의 커버프래임으로 사용되고, 이곳에 부착된 8핀모듈러잭은 통신인출구 의 기능을 합니다. (그림3) 사용설명: 완성된 제품은 다음과 같이 사용합니다. 1) 프래임하우징의 뒷면에 위치하는 8핀모듈러잭은 인출구의 인입단자로서, 세대단자함의 내부에 장착된 멀티커플러에서 전화국선 또는 데이타 케이블이 패치코드로 연결됩니다. (그림4의 하단) 2) 프래임하우징의 앞면에 위치하는 8핀모듈러잭은 인출구의 기능을 하는 것으로서 전화코드 또는 패치코드 로 전화기등 여러가지 통신용 단말기기와 연결될 수 있도록 합니다. (그림4의 상단) (그림1) 프래임하우징 (그림2) 커플러 (그림3) 프래임하우징과 커플러의 결합 (그림4) 8핀모듈러커플러의 연결방법 (그림5) 세대단자함과 연계사용예시도

4. ELCOMS Co. Ltd. 통합세대단자함의 외부DC전원 별도인입짹의 연결방법 외 형 외부DC연결잭 DC인입잭 외부DC아답터 내부DC연결잭 내부전원코드 S/W HUB 위의 사진은 통합세대단자함에 HUB전원을 공급하는 방식중의 하나로서 별도의 DC인입잭을 통하여 외부에서 AC용 아답터로 가공된 DC전원을 S/W HUB에 연결하는 방법을 예시합니다. 기능 및 효과 O 외부아답터의 DC출력잭이 통합세대단자함에 부착된 외부DC연결잭과 접속되고, 내부DC연결잭은 내부DC코드와 연결되어 S/W HUB로 DC전원이 공급됩니다. O 외부아답터와 DC연결잭 및 내부전원코드는 모두 규격화된 제품으로서 별도의 DC인입잭이 있는 통합세대단자 함의 기본모델에서는 외부 DC아답터를 제외한 연결구조 일체가 제공됩니다 * 외부 DC아답터는 S/W HUB의 입력전원사양에 따라 다양한 용량의 아답터가 사용될 수 있습니다. 기능 및 효과 O 세대단자함내부에 별도의 AC전원을 인입할 필요가 없으며, AC용 콘센트 시설이 없어도 됩니다. O 강약전간의 이격거리와 아답터로 인한 발열에 대한 염려가 전혀 없으므로 매우 안정적인 통합세대단자함의 활용이 가능합니다.
