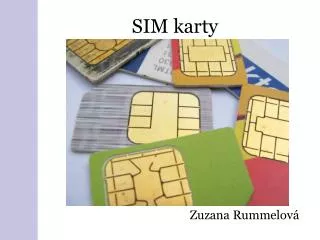

  1. SIM karty Zuzana Rummelová

  2. Základná charakteristika • SIM - Subscriber Identifty Module • UICC - Universal Integrated Circuit Card • Bezpečná komunikácia v sieti GSM • IMSI – Identifikácia • MSISDN – telefónne číslo

  3. Základná charakteristika • 25 x 15 mm • SIM karta obsahuje: • CPU • Programovú pamäť ROM • Pracovnú pamäť RAM • Pamäť dát EPROM / E2PROM • Serial communication module

  4. História • 1991 Giesecke & Devrient • Pre fínsku spoločnosť Elisa (Radiolinja) • GSM fáza 1 • 3k pamäť • Neukladali SMS • Veľkosť kreditnej karty • GSM fáza 2 (1994) • 8k a 16k SIM karty • GSM fáza 2+ • Podpora OTA, SIM toolkit, SIM lock

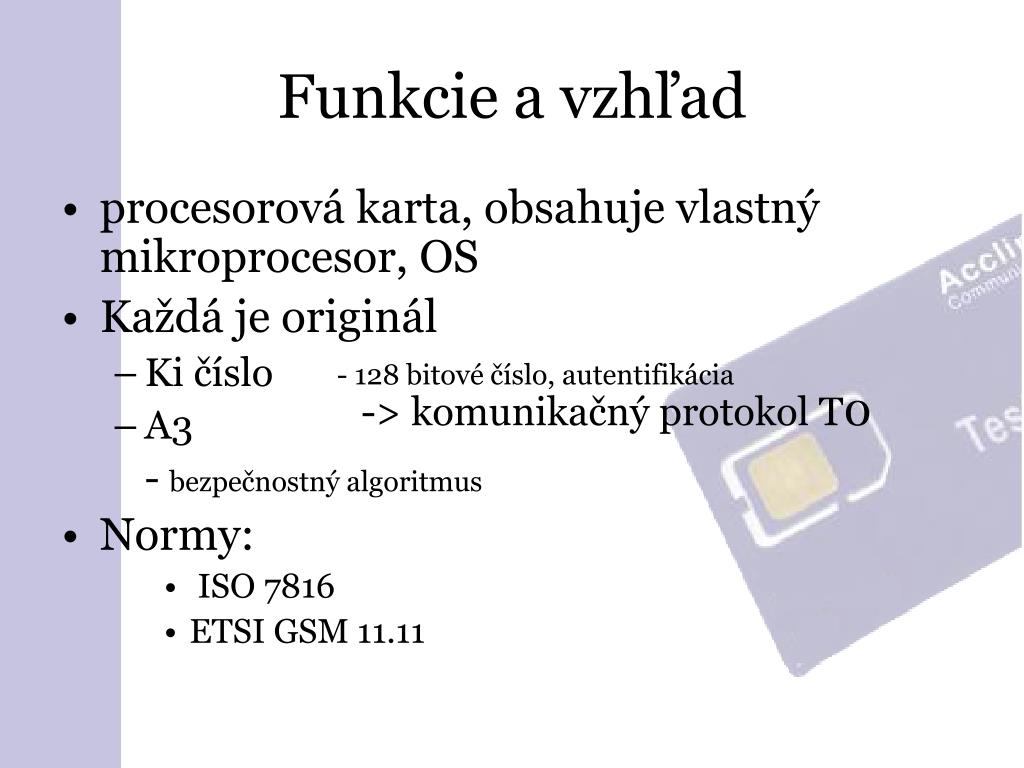

  5. Funkcie a vzhľad • procesorová karta, obsahuje vlastný mikroprocesor, OS • Každá je originál • Ki číslo • A3 - bezpečnostný algoritmus • Normy: • ISO 7816 • ETSI GSM 11.11 - 128 bitové číslo, autentifikácia -> komunikačný protokol T0

  6. Funkcie a vzhľad • SIM karta - mikroprocesor bez prídavných obvodov, komunikuje iba cez jeden dátový vodič. • Potrebuje: • napájanie Vcc (C1), • vodič RESET (C2) – uvádza do východzieho stavu, • CLK (C3) – pripojený na zdroj hodinového signálu, • DATA (C7) – prenos informácií z/do karty, • GND (C5) – vodič nulového potenciálu, • Vodič pre programovacie napätie Vpp (C6) – na moderných kartách nepripojený, • C4 a C8 sú rezervované pre neskoršie použitie.

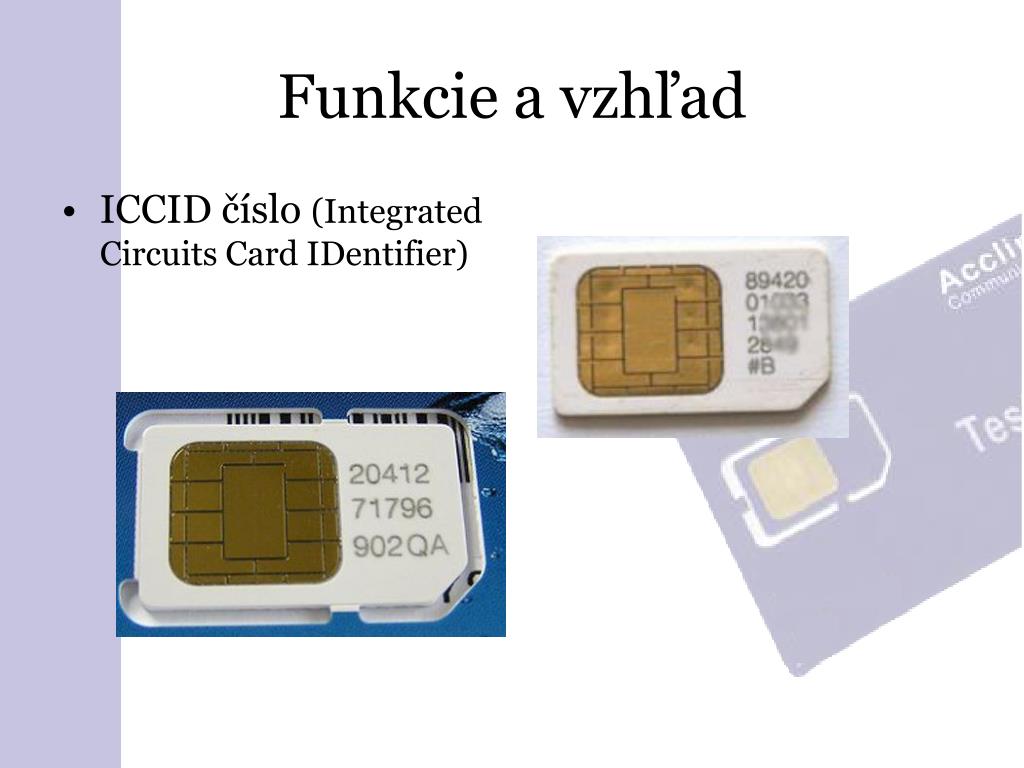

  7. Funkcie a vzhľad • ICCID číslo (Integrated Circuits Card IDentifier)

  8. Bezpečnosť • PIN1 - slúži k prístupu k bežným funkciám telefónu • PIN2 - môže chrániť niektoré špeciálne aplikácie (napr. GSM bankovníctvo) • PUK1 - je určený pre nové nastavenie PIN1 • PUK2 - je určený pre nové nastavenie PIN2 • BPUK - je určený pre nastavenie prístupového kódu BPIN pre prístup do GSM bankovníctva • LPIN – je určený pre lokalizáciu SIM karty

  9. Pamäť

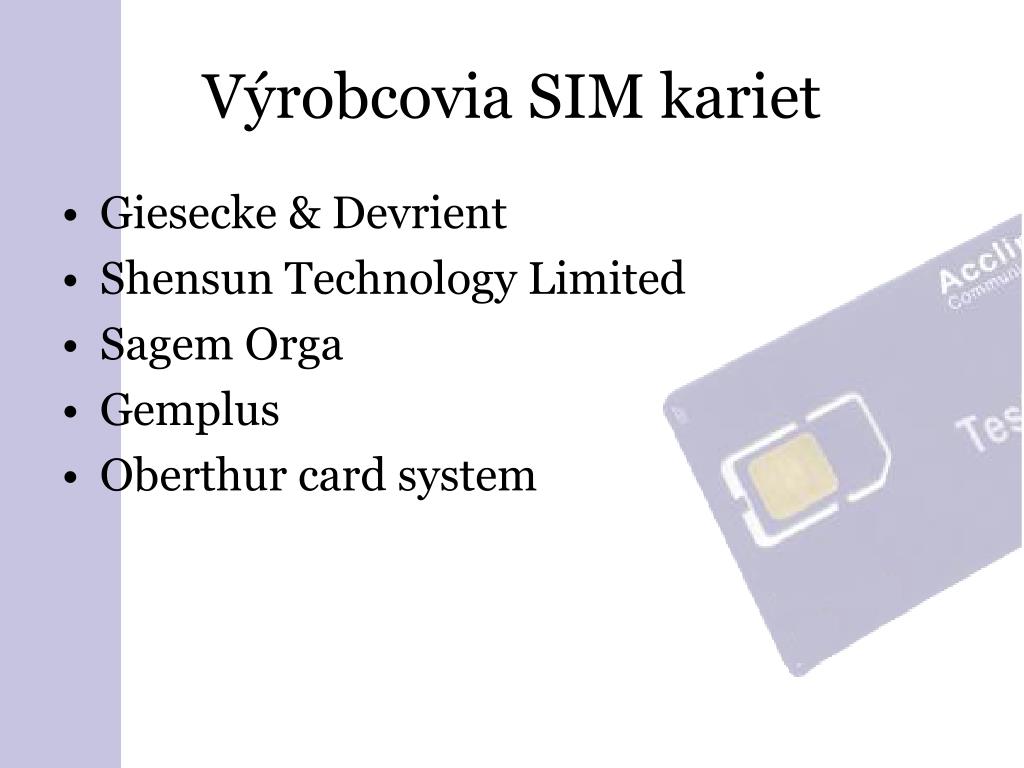

  10. Výrobcovia SIM kariet • Giesecke & Devrient • Shensun Technology Limited • Sagem Orga • Gemplus • Oberthur card system

  11. Klonovanie • Až 8 v 1 • 4-8 hodín • Prepínanie medzi kartami • Kódom • Vypnutím a zapnutím telefónu • Riziká • Technik v servise • 40% šanca zničenia karty pri klonovaní

  12. Klonovanie • Výhody: • Originál SIM karty bezpečne uložené • Využívanie výhodných služieb u rôznych operátorov • Nevýhody: • Len 1 aktívna SIM karta • Nefunguje SIM Toolkit (Orange menu, T-mobile menu..)

  13. Duálne SIM – TWIN adaptéry • Dovoľujú telefónu fungovať s dvoma SIM kartami naraz

  14. TWIN-SIM adaptéry

  15. 3G SIM • USIM (Universal Subscriber Identity Module) • Špeciálna SIM karta obsahujúca povolenie k používaniu 3G a informácie • Rozdiel medzi 3G a normálnou SIM • 3G SIM je špecifikovaná 3GPP systémom ako SIM pre 3G sieť. • Lepšie autentikačné mechanizmy • Ťažšie klonovateľná

  16. KONIEC Ďakujem za pozornosť.
