Kõrgepinge seadmed Isolaatorid
Классификация изоляторов • Опорные изоляторы • Опорно-стержневые изоляторы • Штыревые изоляторы • Проходные изоляторы • Подвесные изоляторы • Стержневые изоляторы • Колпачки abivahend • Крюки abivahend • Полимерные изоляторы • Такелажные изоляторы • Изоляторы ИПТ, ИПТВ для трансформаторных вводов • Опорно-штыревые изоляторы (изоляторы ОНШ) • Низковольтные изоляторы
Isolaatorid Коро́нный разря́д − это характерная форма самостоятельного газового разряда, возникающего в резко неоднородных полях. Главной особенностью этого разряда является то, что ионизационные процессы электронами происходят не по всей длине промежутка, а только в небольшой его части вблизи электрода с малым радиусом кривизны (так называемого коронирующего электрода). Эта зона характеризуется значительно более высокими значениями напряженности поля по сравнению со средними значениями для всего промежутка.
Isolaatorid Возникает при сравнительно высоких давлениях (порядка атмосферного) в сильно неоднородном электрическом поле. Подобные поля формируются у электродов с очень большой кривизной поверхности (острия, тонкие провода). Когда напряжённость поля достигает предельного значения для воздуха (около 30 кВ/см), вокруг электрода возникает свечение, имеющее вид оболочки или короны (отсюда название). На линиях электропередачи возникновение коронного разряда нежелательно, так как вызывает значительные потери передаваемой энергии. С целью уменьшения относительной кривизны электродов применяются многопроводные линии (3, 5 или более определённым образом расположенных проводов).
Isolaatorid Рифлёный штыревой линейный изолятор с крепёжным крюком
Isolaatorid Компаунд изолятор на ОРУ Kompaundsolaator välisjaotusseadmes
Isolaatorid Изоляторы линейные подвесные стеклянные серии ПС. 40 кН

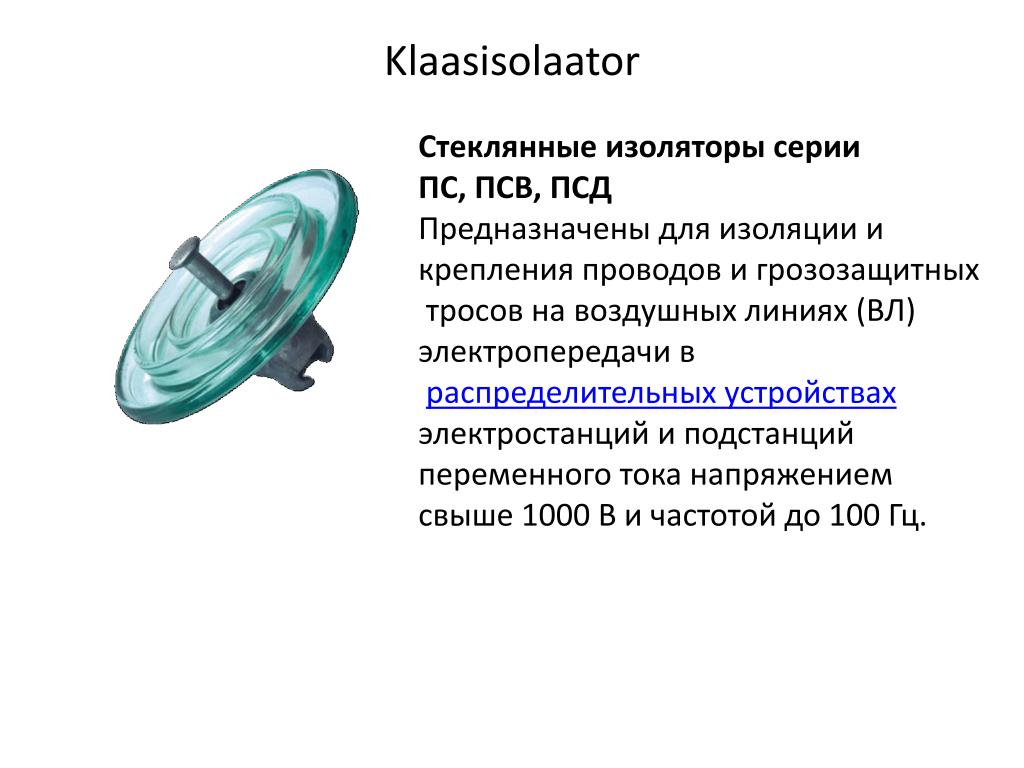

Klaasisolaator Стеклянные изоляторы серии ПС, ПСВ, ПСД Предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц.
Isolaatorid Изолятор ОНШ-10-20 УХЛ1 (ОШН-20-80 УХЛ1) предназначен для изоляции и крепления токоведущих частей в электрических аппаратах и в распределительных устройствах переменного напряжения 10 кВ частотой до 100 Гц. Изолятор применяется в районах с нормальной и загрязненной атмосферой
Klaasist tugiisolaator I 20 kV tugiisolaator Mõningaid väiteid, mis on klaasist tugiisolaatoriteeelised: 1. Varjatud defektide (mullide) puudumine – on kohe näha; 2. Isolatsiooniomadused ajas stabiilsemad kui keraamilistel: 3. Nende vananemine on aeglane (puudub), ei teki mikropragusid; 4. Lihtne määrata nende rikkeid (lagunemist) liinil.
Опорные изоляторы Опорные изоляторы используются в распределительных и электрических устройствах, где существует необходимость в изоляции, а также закреплении токоведущих частей конструкции. Напряжение в электрической сети может достигать предельно высоких показателей. Как правило, для того, чтобы изготовить качественные опорные изоляторы, применяются материалы, обладающие особыми свойствами, которые позволяют использовать их для производства подобных конструкций. Качественные же характеристики изоляторов, напрямую зависят от технологии производства, которая влияет и на прочностные показатели. Полимерно-опорные Фарфоровые опорные Опорно-штыревые Опорно-стержневые
Наиболее распространенные опорные изоляторы изготавливаются из фарфора, что позволяет их использовать при высоких напряжениях. Эти изоляторы обладают рядом положительных характеристик - длительный эксплуатационный срок – более тридцати лет, который стал возможен использоваянию кремнийорганической изоляционной оболочки. Изоляторы отличается высокой степенью стойкости к воздействию различных агрессивных жидкостей, (кислоты и щелочи), а также к облучению ультрафиолетом и радиацией, высокая устойчивость к ошибкам при монтаже конструкции. Изолятор ИО-10-3,75 I У3 Изолятор ИО-10-3,75 II У3
Klaasist tugiisolaator Изолятор стеклянный линейный штыревой серии ШС Предназначен для изоляции и крепления проводов на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением до 10 кВ и частотой до 100 Гц, при температуре окружающего воздуха от минус 60 до +50°С.
Portselanist labiviikisolaator Фарфоровые изоляторы проходные предназначены для комплектации съемных трансформаторных вводов на напряжение от 1 кВ до 35 кВ включительно переменного тока частоты 50 и 60 ГцИзоляторы серии ИП, ИПУ предназначены для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение свыше 1000 В частоты 100 Гц, а также для закрытых токопроводов
Portselanist tugiisolaator Фарфоровые изоляторы штыревые Фарфоровые изоляторы серии ШФ предназначены для изоляции и крепления проводов ЛЭП и в РУ электростанций и подстанций переменного тока частотой до 100 Гц. Фарфоровые изоляторы серии ТФ предназначены для изоляции и крепления проводов ЛЭП переменного тока напряжением до 1000 В, линий связи и радиотрансляционных сетей.
Portselanist tugiisolaator Фарфоровые изоляторы опорно-стержневые Данные фарфоровые изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах,распределительных устройствах электрических станций и подстанцийпеременного напряжения свыше 1000 В частоты до 1
Lattide vaheline isolaator Kasutatakse lattjuhtide isoleerimiseks üksteisest ja kappide korpustest. Kasutatakse praktiliselt jõukappides. Ühendatakse poltide abil lattide ja kandekonstruktsioonide külge. Minimaalselt ühe lati kinnitamiseks vaja 2 isolaatorit
Läbiviikisolaator II Ettenähtud kinniste ruumides asuvate jaotusseadmete voolujuhtivate osade isoleerimiseks (trafode paagid, võimsus-lülitid, labiviik ühest ruumist teise jne), antud juhul10 Kv
Rippisolaator Полимерные изоляторы линейные подвесные серии ЛК на 35/110/220/330/500 кВ Полимерные изоляторы предназначены для изоляции и крепления проводов воздушных линий электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц. Полимерные изоляторы класса 110 кВ и выше комплектуются экранной арматурой, снижающей напряженность электрического поля в стеклопластиковом стержне и уровень радиопомех при рабочем напряжении и повышающей напряжение начала коронирования, дугостойкость изолятора. Предназначены для фиксированных изолирующих узлов контактной сети переменного тока эксплуатируемые в условиях умеренного и холодного климата при температуре окружающего воздуха от +50 до –60 градусов С в районах с 1–3степенью загрязненности атмосферы. Полимерные изоляторы состоят из стеклопластикового стержня, защитной оболочки из кремнийорганической резины и металлических оконцевателей

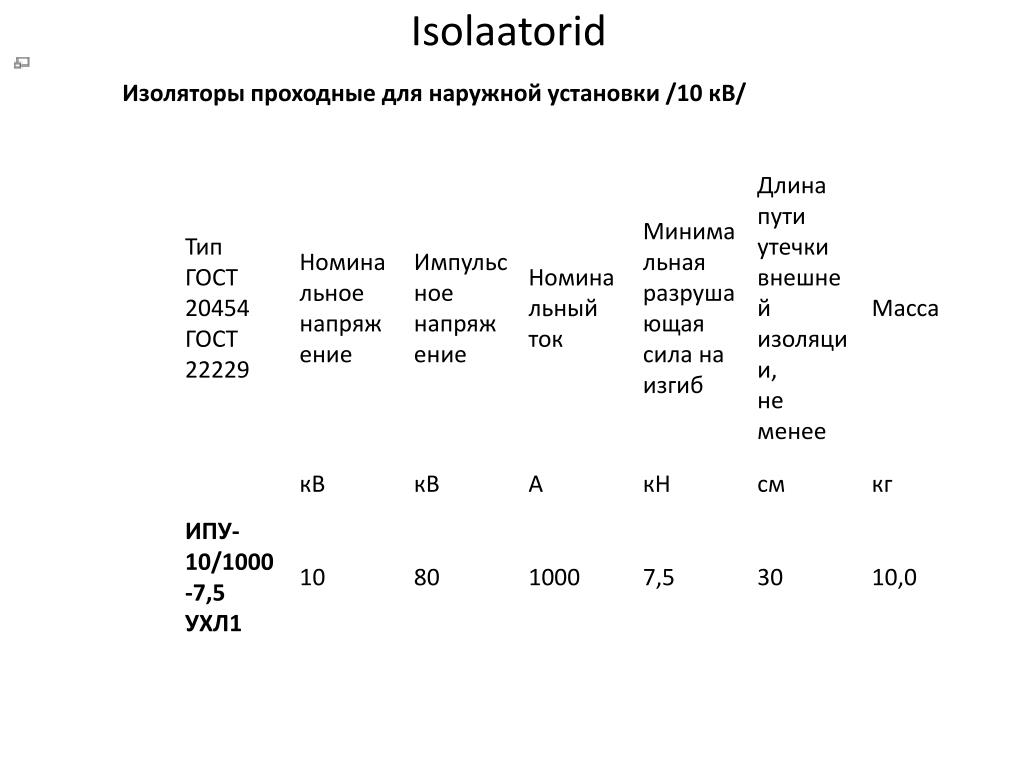

Isolaatorid Изоляторы проходные для наружной установки /10 кВ/
Isolaatorid Изоляторы проходные для наружной установки /10 кВ/
Isolaatorid Изоляторы проходные для внутренней установки (10 кВ) Изоляторы предназначены для изоляции токоведущих частей в электрических аппаратах и комплектных распределительных устройствах напряжением 10 кВ переменного тока частотой до 60 Гц.
Isolaatorid Стелянные изоляторы на ОРУ Klaasisolaatorid välisjaotusseadmes
