Presentation Transcript


Upozorn n

Upozornění

  • Vydržte prosím až do konce přednášky

  • Neoblékejte se jako Spiderman

  • Dotazy zodpovíme na konci

  • Po nás přijdou další…


Hr tky s magnety a c vkami

Hrátky s magnety a cívkami

Barbora Moravcová

Petr Štěpánek

Jan Velechovský

Petr Vacek

30.11.2006


Obsah

Obsah

  • Motivace

  • Historie

  • Elektrostatika

    • Pokus

  • Magnetismus

    • Pokusy

  • Závěr

  • Zdroje a poděkování


Motivace

Motivace

  • Aneb bez tohoto nemůžete žít!


Historie

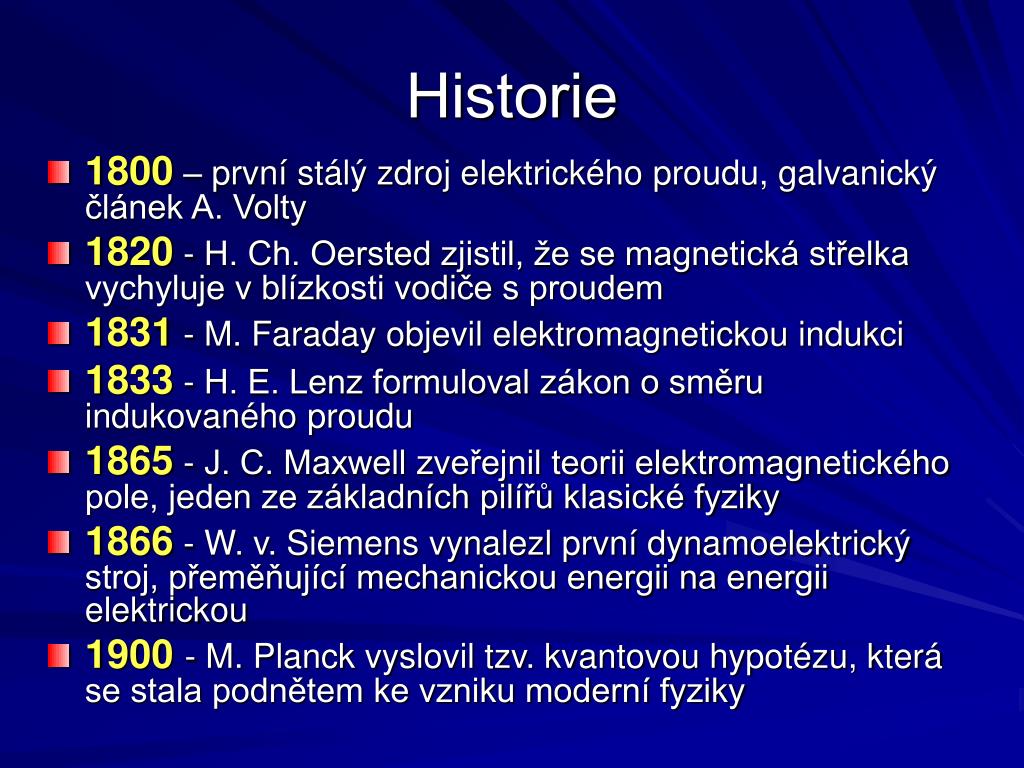

Historie

  • 1800– první stálý zdroj elektrického proudu, galvanický článek A. Volty

  • 1820 - H. Ch. Oersted zjistil, že se magnetická střelka vychyluje v blízkosti vodiče s proudem

  • 1831 - M. Faraday objevil elektromagnetickou indukci

  • 1833 - H. E. Lenz formuloval zákon o směru indukovaného proudu

  • 1865 - J. C. Maxwell zveřejnil teorii elektromagnetického pole, jeden ze základních pilířů klasické fyziky

  • 1866 - W. v. Siemens vynalezl první dynamoelektrický stroj, přeměňující mechanickou energii na energii elektrickou

  • 1900- M. Planck vyslovil tzv. kvantovou hypotézu, která se stala podnětem ke vzniku moderní fyziky


Elektrostatika

Elektrostatika

  • První zkoumané elektrické vlastnosti

  • Od starověku známa a využívána živočišná elektřina (úhoř elektrický 600V)

  • V 17 a 18. století jsou pokusy velmi populární i mezi šlechtou

  • 1753 (Boston) Franklin dokázal elektrickou povahu blesku

  • Prokop Diviš

  • Luigi Galvani objevil "živočišnou elektřinu"


Elektrostatika1

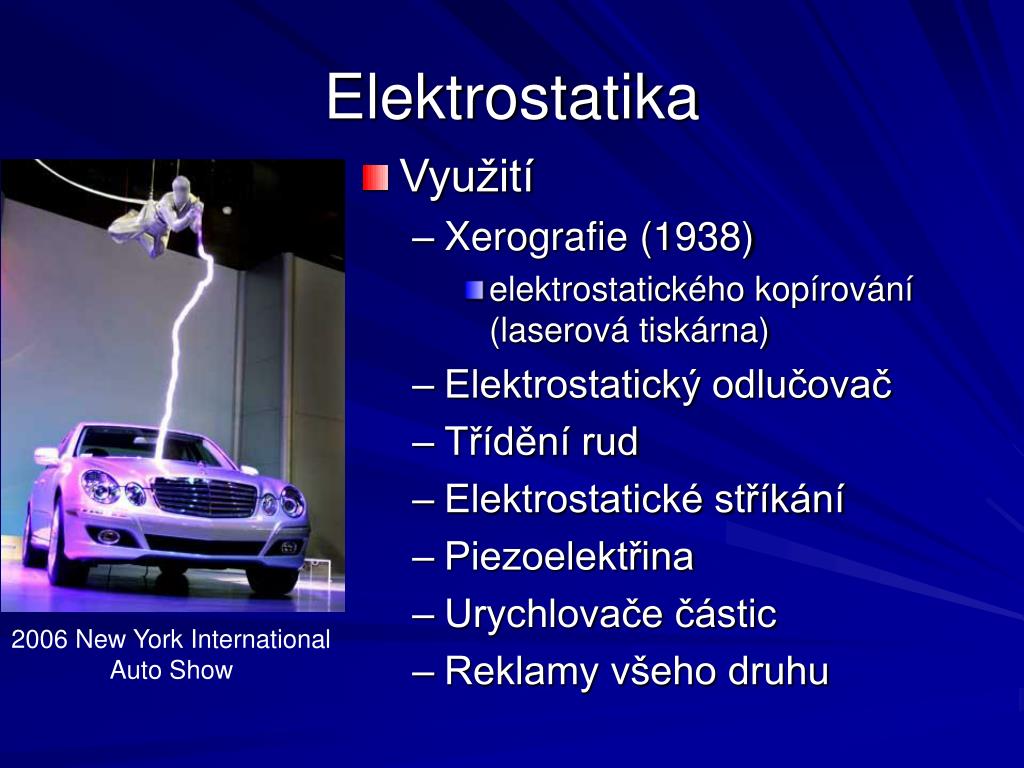

Elektrostatika

  • Využití

    • Xerografie (1938)

      • elektrostatického kopírování (laserová tiskárna)

    • Elektrostatický odlučovač

    • Třídění rud

    • Elektrostatické stříkání

    • Piezoelektřina

    • Urychlovače částic

    • Reklamy všeho druhu

2006 New York International Auto Show


Elektrostatika pokus

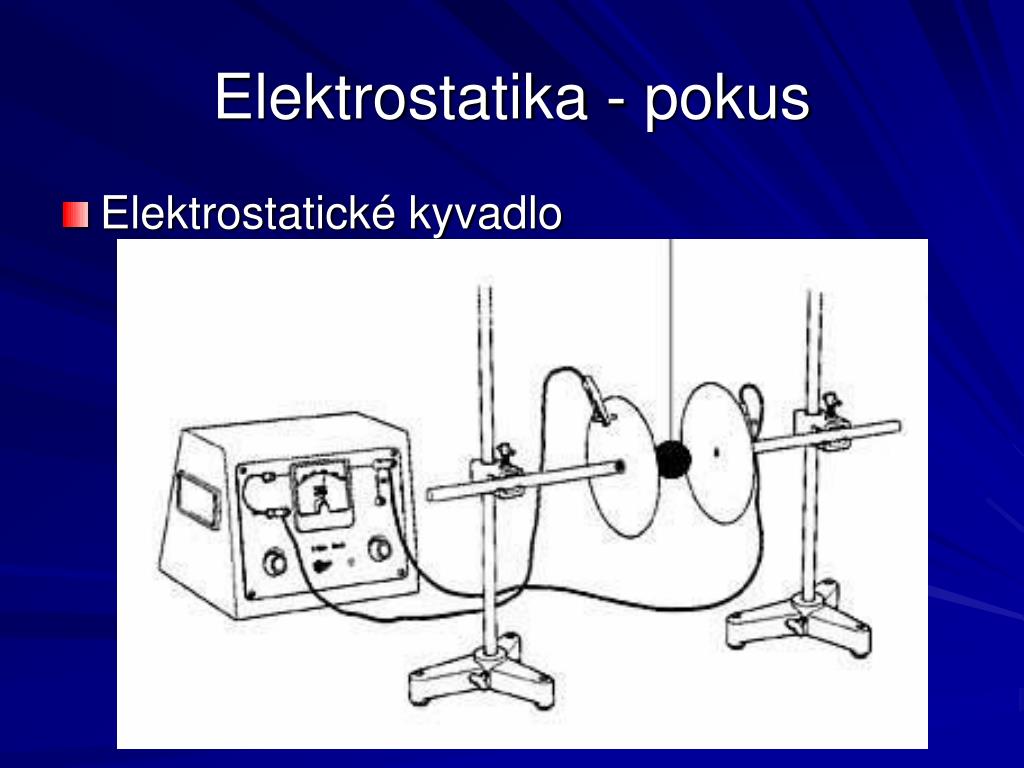

Elektrostatika - pokus

  • Elektrostatické kyvadlo


Magnetick pole

Magnetické pole

  • Čína - kompas

  • Hans Christian Oersted -1820 vychylování magnetky elektrickým proudem

  • Michael Faraday – 1831 objevil elektromagnetickou indukci, elektromagnetické rotace, která je principem elektromotoru

  • James Clark Maxwell – 1855 matematické vyjádření pojmu siločar, dynamická teorie EM pole


Magnetick pole1

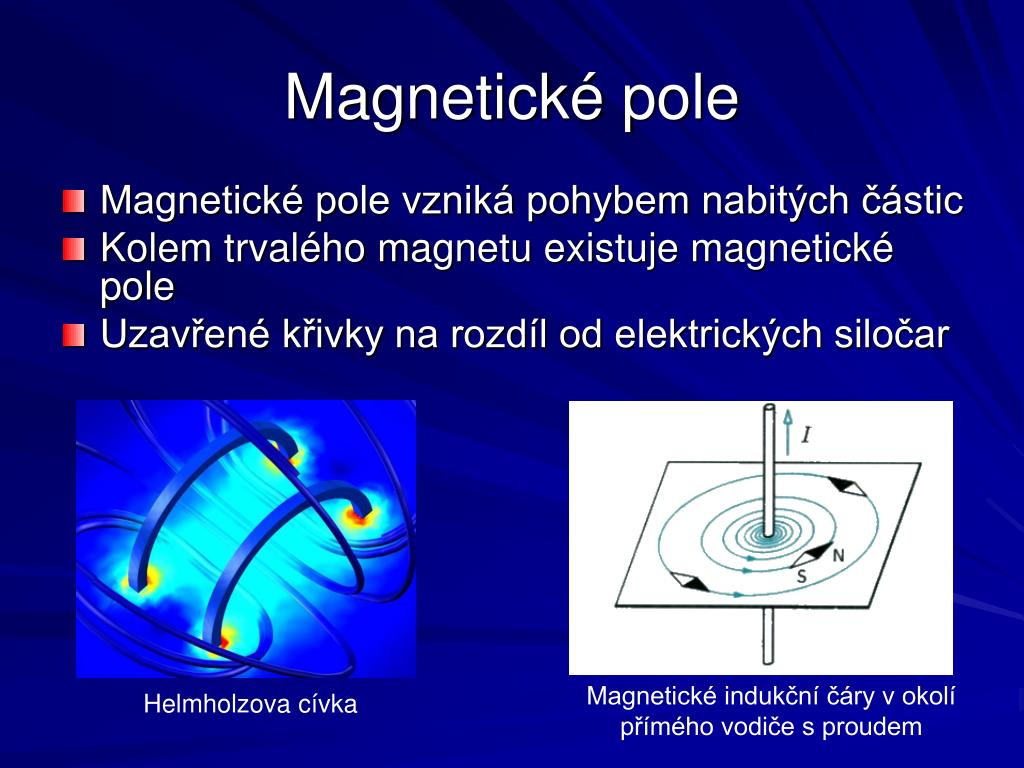

Magnetické pole

  • Magnetické pole vzniká pohybem nabitých částic

  • Kolem trvalého magnetu existuje magnetické pole

  • Uzavřené křivky na rozdíl od elektrických siločar

Magnetické indukční čáry v okolí přímého vodiče s proudem

Helmholzova cívka


Magnetick pole kolem c vky

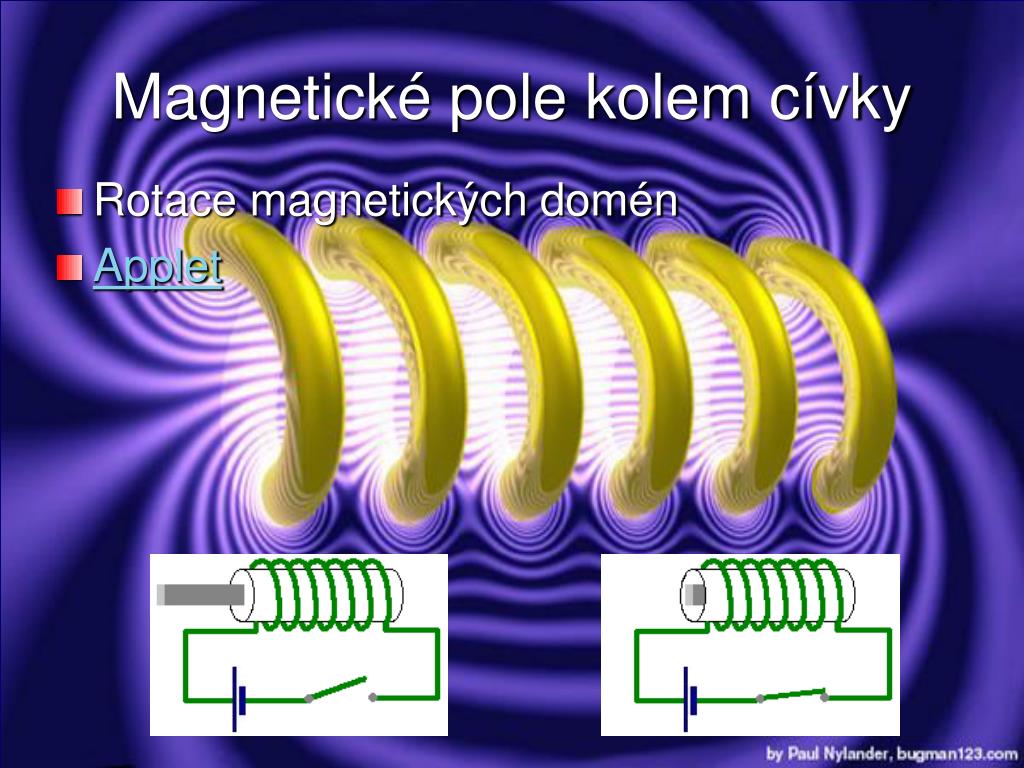

Magnetické pole kolem cívky

  • Rotace magnetických domén

  • Applet


Urychlova koule

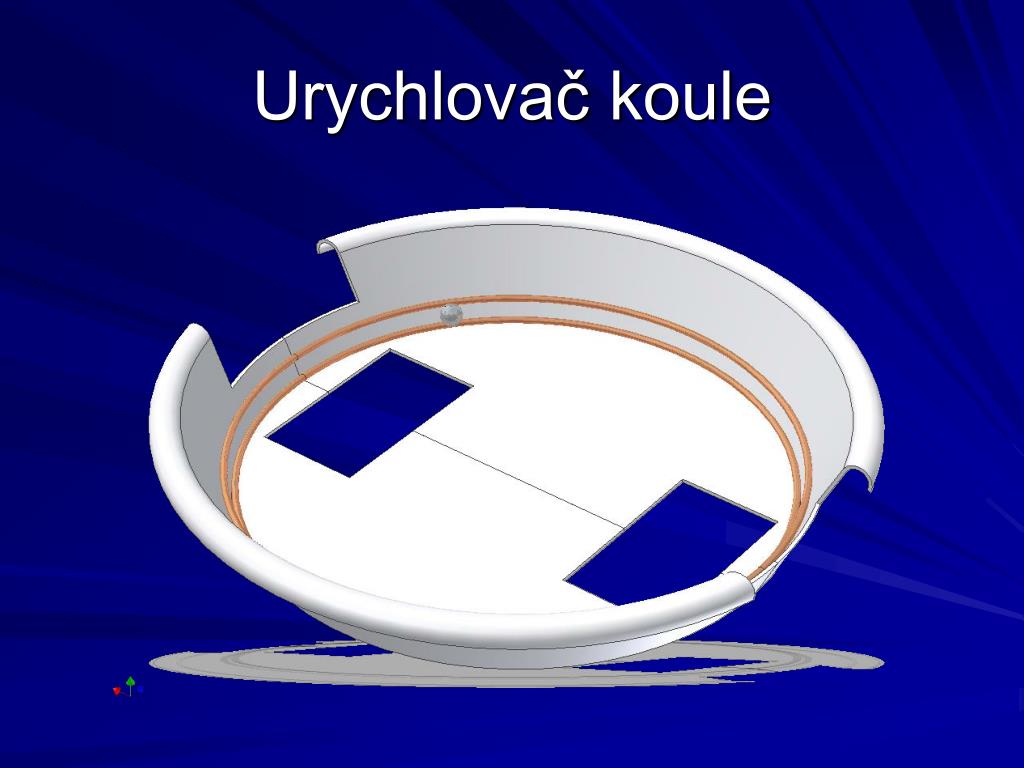

Urychlovač koule


Urychlova koule1

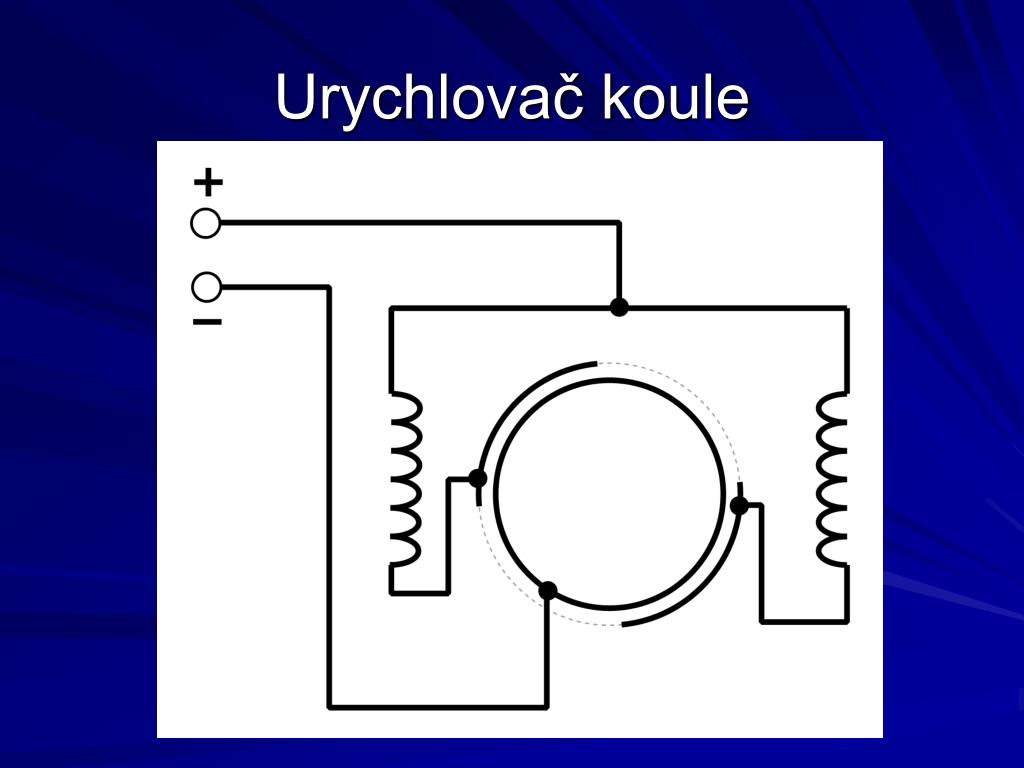

Urychlovač koule


Urychlova koule2

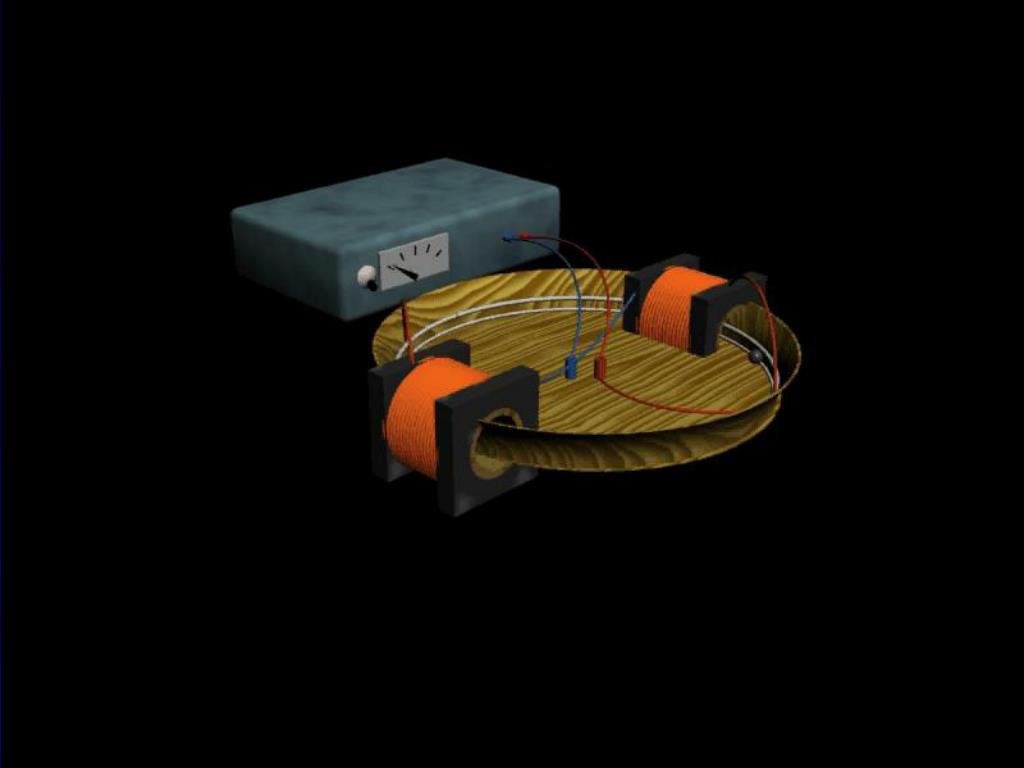

Urychlovač koule

  • Model pokusu


Numerick simulace

Numerická simulace

  • Bez odporu


Numerick simulace1

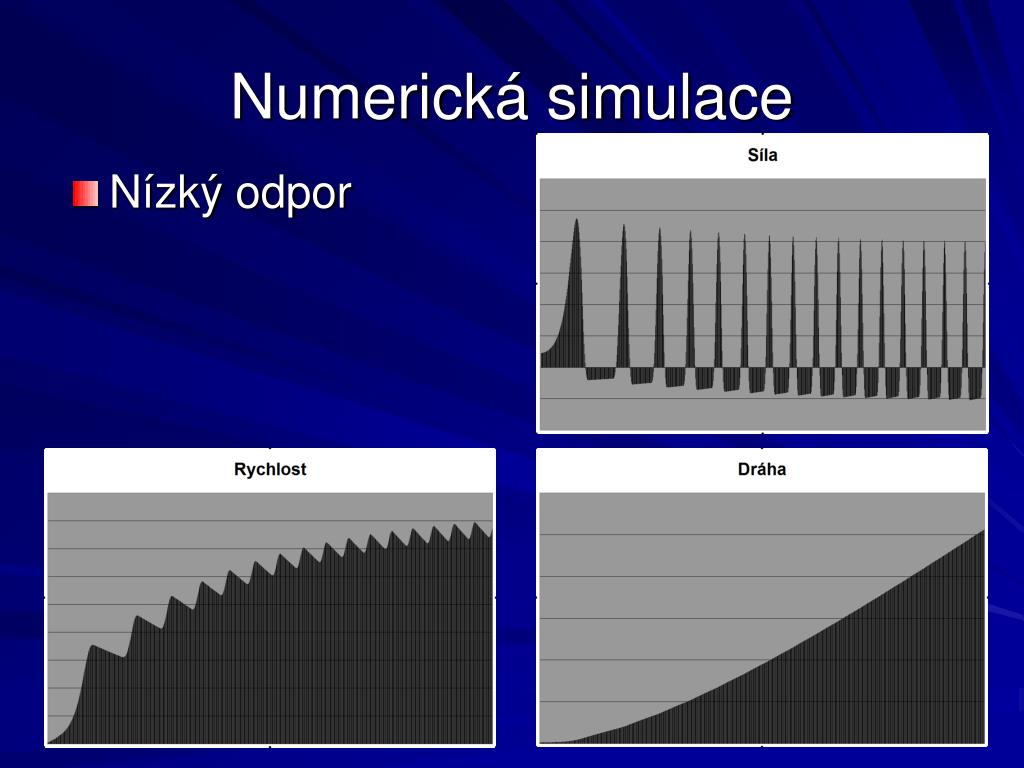

Numerická simulace

  • Nízký odpor


Numerick simulace2

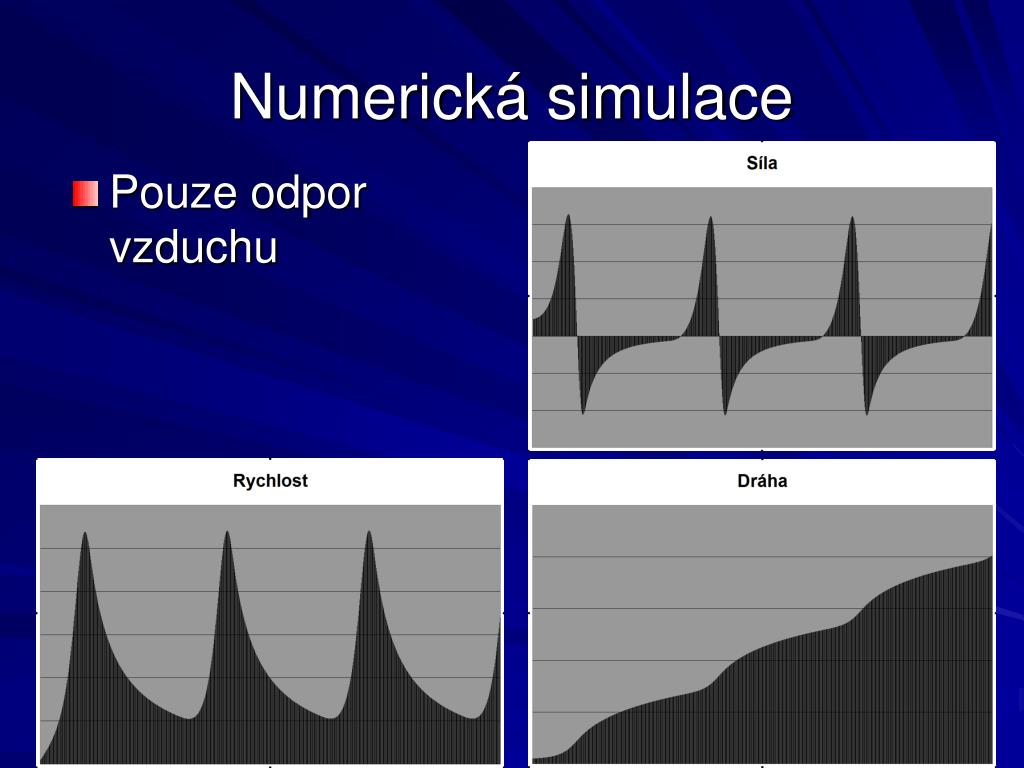

Numerická simulace

  • Pouze odpor vzduchu


Numerick simulace3

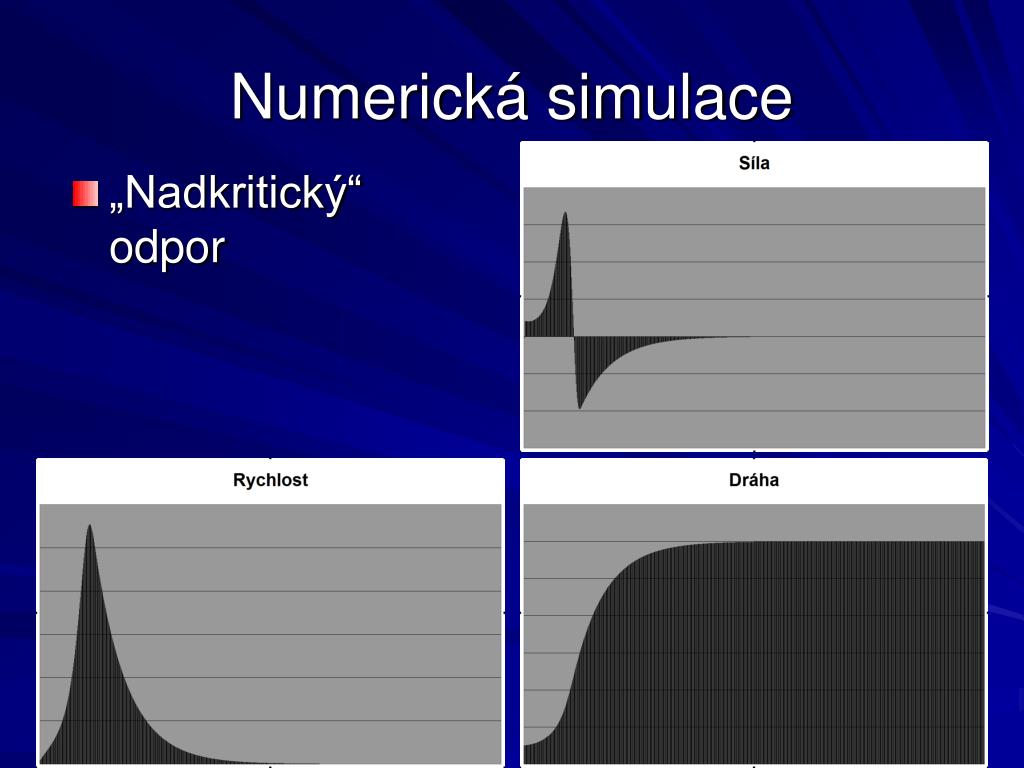

Numerická simulace

  • „Nadkritický“ odpor


Pro se to nepovedlo

Proč se to nepovedlo

  • „Příroda je děvka!!“

    • [Ing. Libor Škoda, 7.11.2006, ZFM, B-103]


Pro se to nepovedlo1

Proč se to nepovedlo

  • A teď vážně

    • Špatný kontakt

    • Gyroskopický efekt

      • špatný bazický tvar dráhy

      • (viz letní semestr)

    • Vysoká technologická náročnost

  • Pokračování … příště


Lenz v z kon

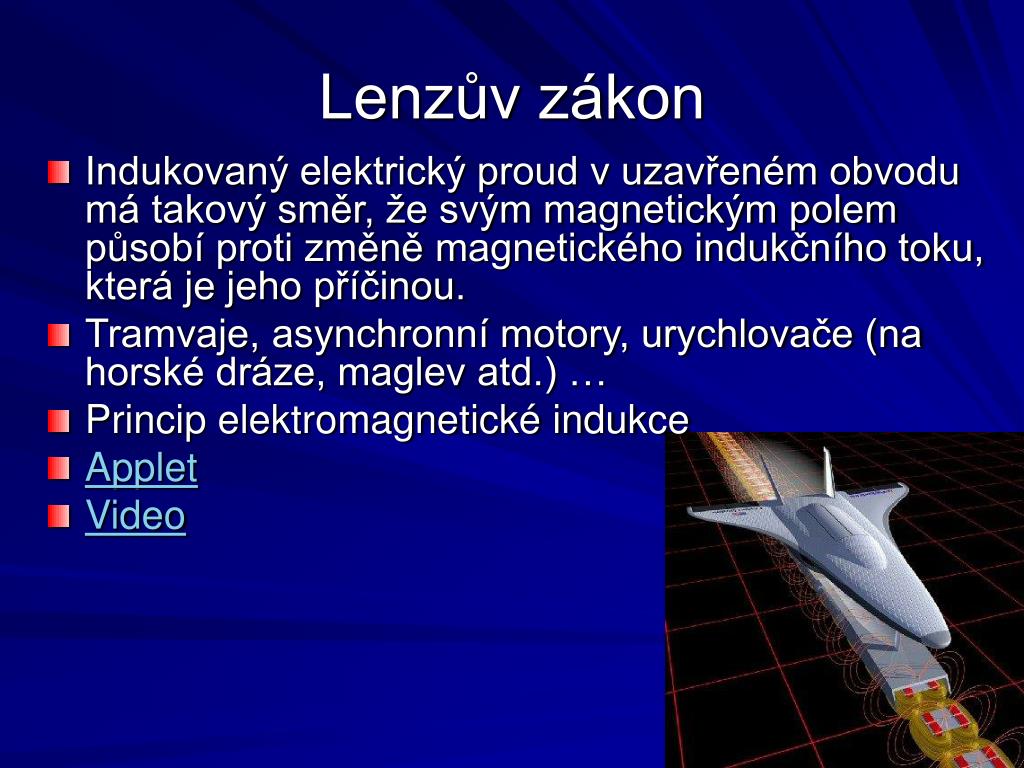

Lenzův zákon

  • Indukovaný elektrický proud v uzavřeném obvodu má takový směr, že svým magnetickým polem působí proti změně magnetického indukčního toku, která je jeho příčinou.

  • Tramvaje, asynchronní motory, urychlovače (na horské dráze, maglev atd.) …

  • Princip elektromagnetické indukce

  • Applet

  • Video


Pokus 3

Pokus #3

  • VIDEO


Z v r

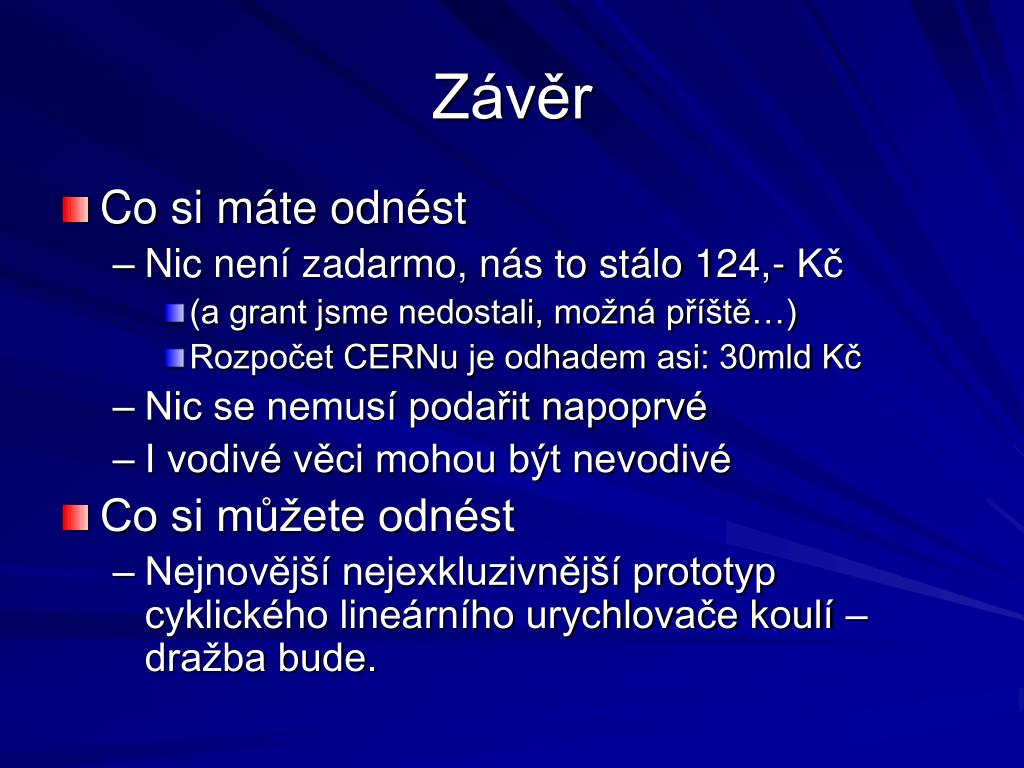

Závěr

  • Co si máte odnést

    • Nic není zadarmo, nás to stálo 124,- Kč

      • (a grant jsme nedostali, možná příště…)

      • Rozpočet CERNu je odhadem asi: 30mld Kč

    • Nic se nemusí podařit napoprvé

    • I vodivé věci mohou být nevodivé

  • Co si můžete odnést

    • Nejnovější nejexkluzivnější prototyp cyklického lineárního urychlovače koulí – dražba bude.


Zdroje

Zdroje

  • http://lucy.troja.mff.cuni.cz/~tichy/elektross/

    • Prof. RNDr. Milan Tichý, DrSc. [29.11.2006]

  • http://www.walter-fendt.de/ph11e/

    • Walter Fendt [29.11.2006] - applety

  • http://www.cez.cz/presentation/static/miniencyklopedie_elektriny/obsah.htm

    • Kolektiv [29.11.2006]

  • http://www.sweb.cz/radek.jandora/

    • Radek Jandora [29.11.2006]

  • http://www.profimedia.cz

    • T. Hoenig (fotograf) [29.11.2006]

  • http://www.cosi.org

    • [28.11.2006]

  • http://www.converter.cz

    • [29.11.2006]

  • Slečna Wikipedia, Pan Google a další…


Pod kov n

Poděkování

  • UK-Matfyz:

    • RNDr. Martin Vlach;  RNDr. Naďa Žaludová

    • RNDr. Petr Zinburg; RNDr. Vojtěch Hanzal

  • Ing. Vojtěch Svoboda, CSc.

  • Rodinným příslušníkům, naší skříni, pájce, ruční pilce a především ruční frézce a tavné pistoli která to všechno stmelila.


T te se na

Těšte se na

Urychlovače a jejich aplikace

  • Miroslav Šála, Daniela Černá, Jan Fencl, Richard Nykl


Dotazy

Dotazy


Videa

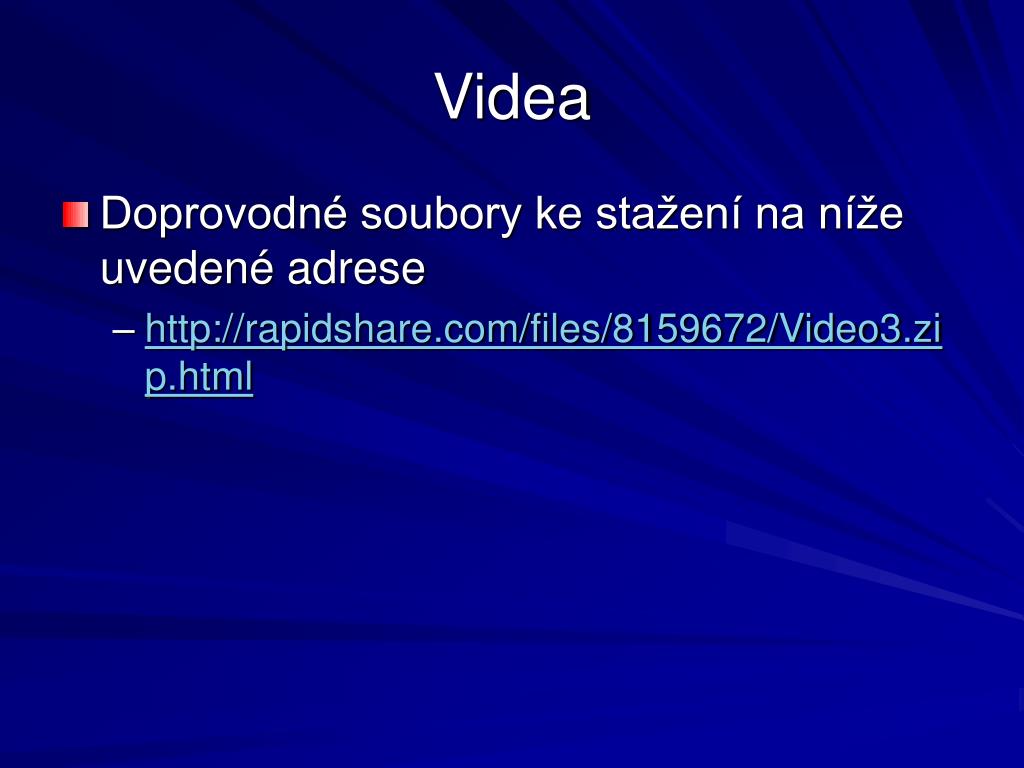

Videa

  • Doprovodné soubory ke stažení na níže uvedené adrese

    • http://rapidshare.com/files/8159672/Video3.zip.html
