Sar

SOCIÉTÉ D ’ASTRONOMIE DE RENNES

6,Cours des Alliés

35043 RENNES CEDEX

SAR

TÉLÉSCOPE ……………. J. J. SACRÉ

MÉLANGEUR GPS.… T. FLATRES

DIGITALISATION MESURES JJS TF

DIAPORAMA …….…... T. FLATRES

T.FLATRESLa grande Lande 35235 Thorigné

CHRONOMÉTRAGE DE L ’OCCULTATION

D ’UNE ÉTOILE DOUBLE PAR LA LUNE

ÉMMERSION ZC 1821

14/01/04

LIMITES DE LA VIDEO


Sar

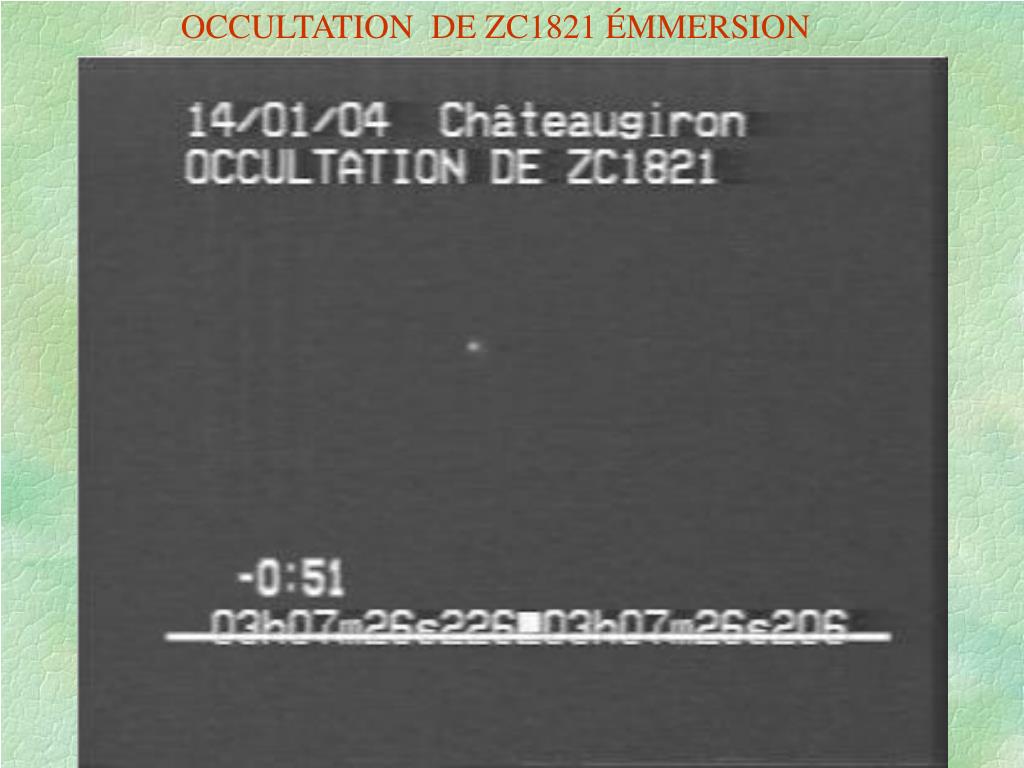

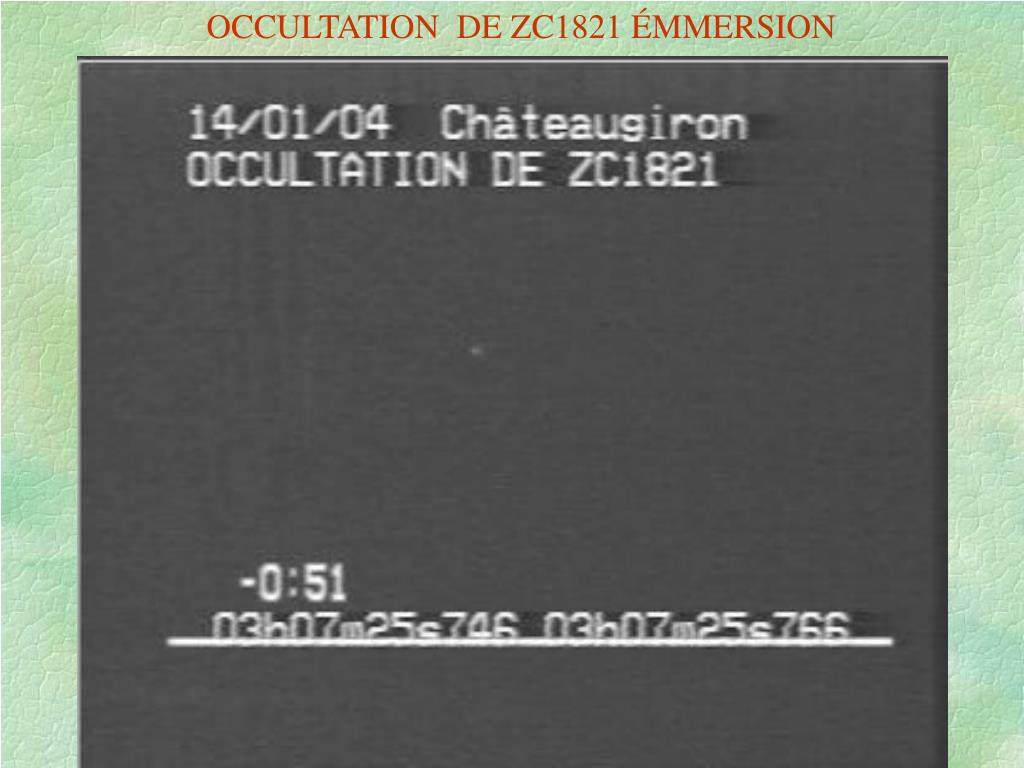

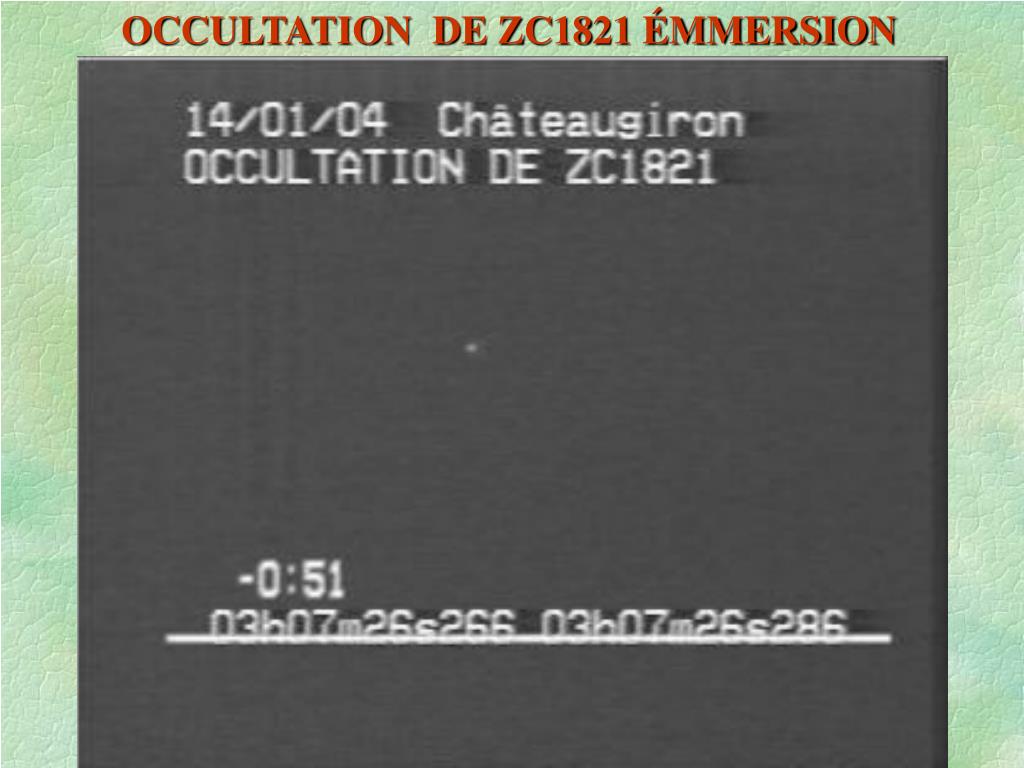

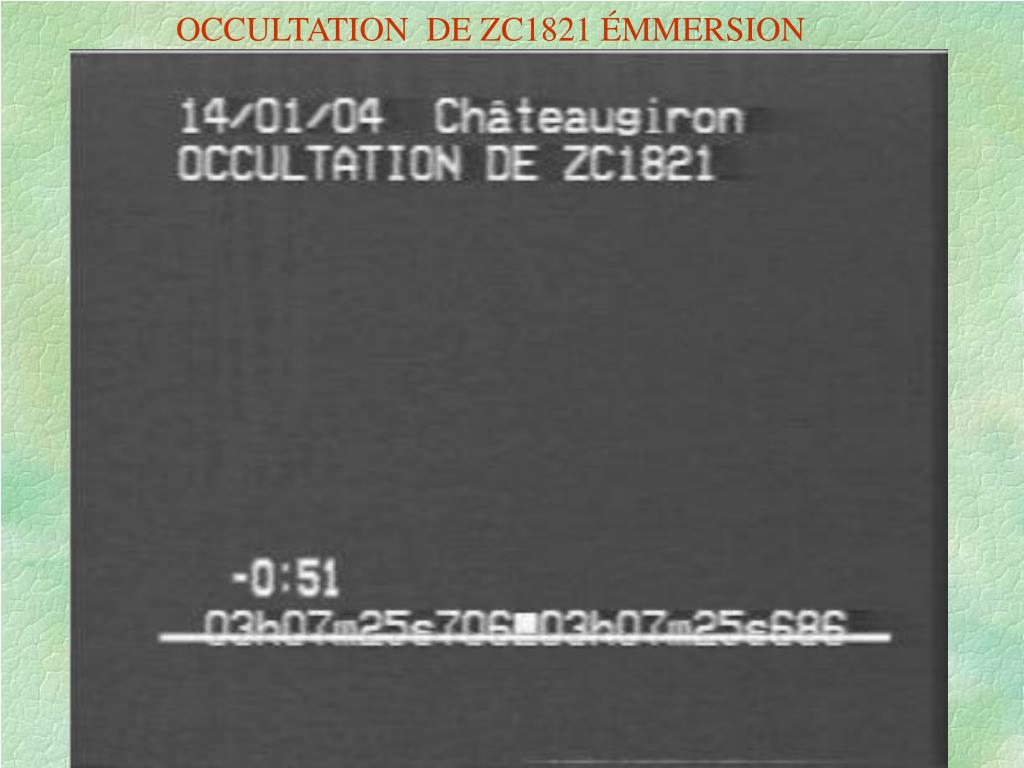

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Occultation de zc1821 mmersion

OCCULTATION DE ZC1821 ÉMMERSION

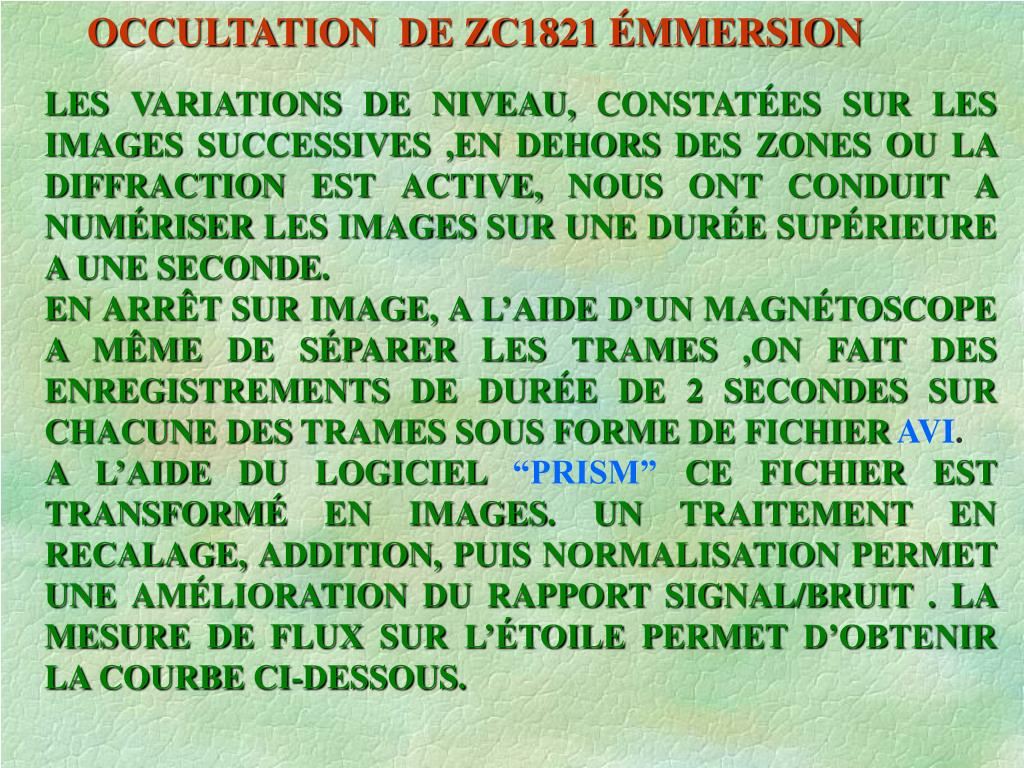

LES VARIATIONS DE NIVEAU, CONSTATÉES SUR LES IMAGES SUCCESSIVES ,EN DEHORS DES ZONES OU LA DIFFRACTION EST ACTIVE, NOUS ONT CONDUIT A NUMÉRISER LES IMAGES SUR UNE DURÉE SUPÉRIEURE A UNE SECONDE.

EN ARRÊT SUR IMAGE, A L’AIDE D’UN MAGNÉTOSCOPE A MÊME DE SÉPARER LES TRAMES ,ON FAIT DES ENREGISTREMENTS DE DURÉE DE 2 SECONDES SUR CHACUNE DES TRAMES SOUS FORME DE FICHIERAVI.

A L’AIDE DU LOGICIEL“PRISM” CE FICHIER EST TRANSFORMÉ EN IMAGES. UN TRAITEMENT EN RECALAGE, ADDITION, PUIS NORMALISATION PERMET UNE AMÉLIORATION DU RAPPORT SIGNAL/BRUIT . LA MESURE DE FLUX SUR L’ÉTOILE PERMET D’OBTENIR LA COURBE CI-DESSOUS.


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION

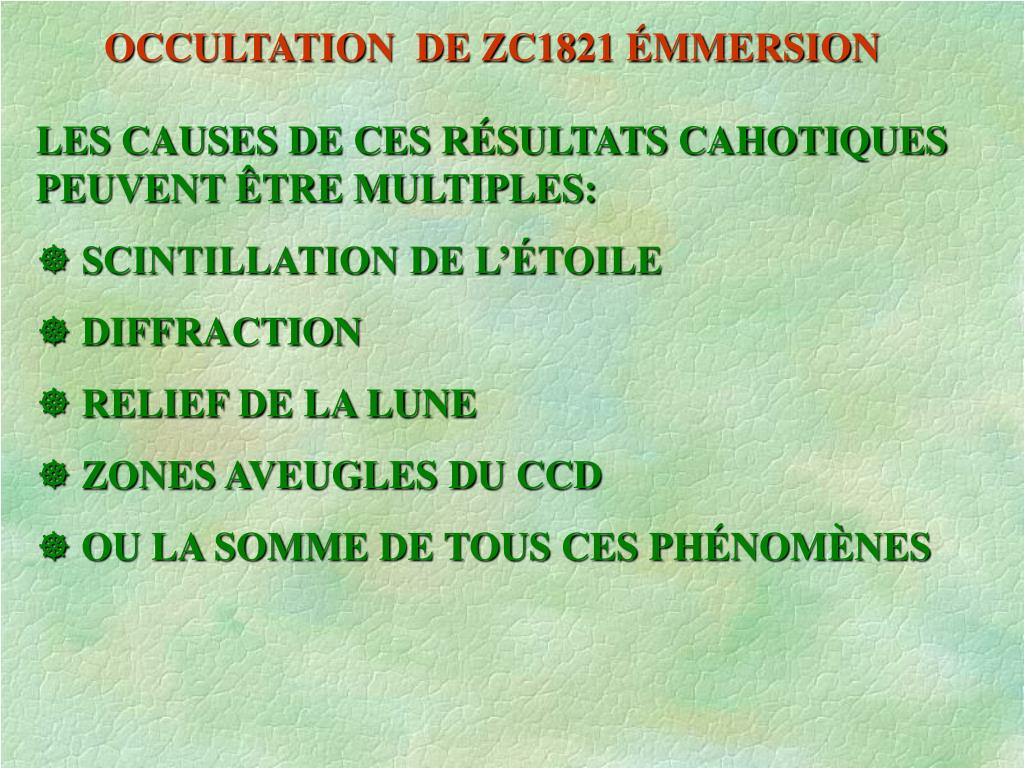

  • LES CAUSES DE CES RÉSULTATS CAHOTIQUES PEUVENT ÊTRE MULTIPLES:

  • SCINTILLATION DE L’ÉTOILE

  • DIFFRACTION

  • RELIEF DE LA LUNE

  • ZONES AVEUGLES DU CCD

  • OU LA SOMME DE TOUS CES PHÉNOMÈNES


Sar

OCCULTATION DE ZC1821 ÉMMERSION

SCINTILLATION: PAS DE SOLUTION

DIFFRACTION: LES DÉBUTS DES ÉMMERSIONS SEMBLENT Y CORRESPONDRE. MAIS LA VITESSE N’EST PAS EN RAPPORT AVEC LA COURBE THÉORIQUE CALCULÉE A PARTIR DES VITESSES D’APPROCHE DONNÉES DANS LES PRÉVISIONS (LOW3 .ERIC LIMBURG):

0.38 ”/S.LA MESURE CORRESPOND A 0.13”/S

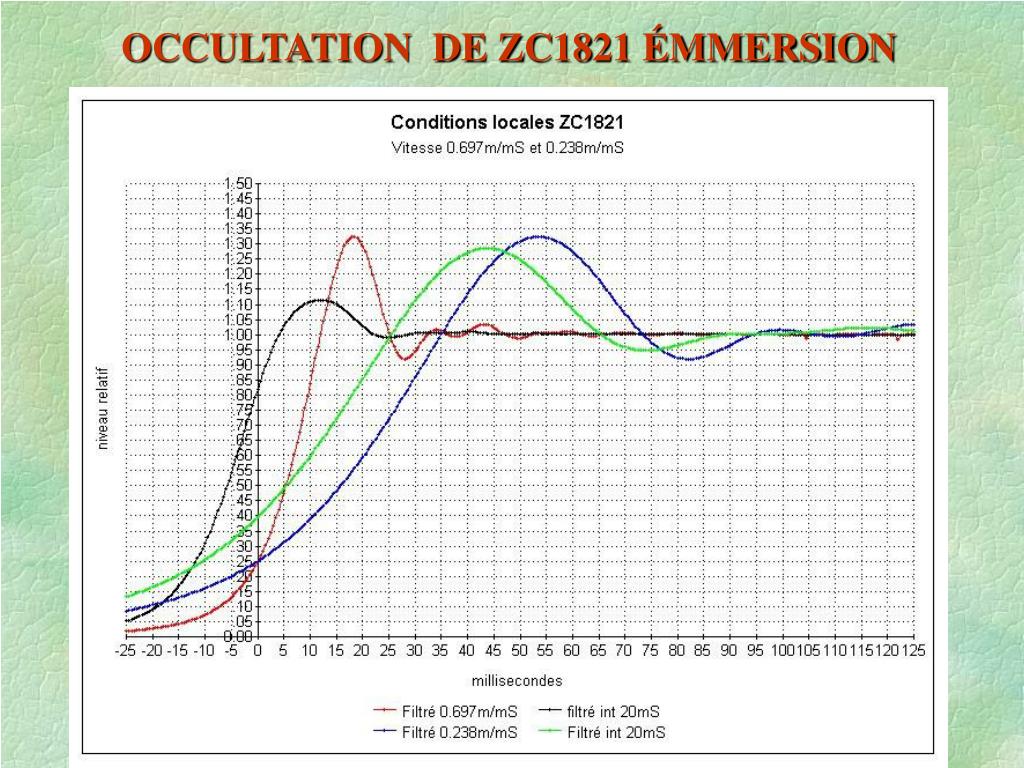

LES COURBES CI DESSOUS CORRESPONDENT A CES VITESSES.


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION

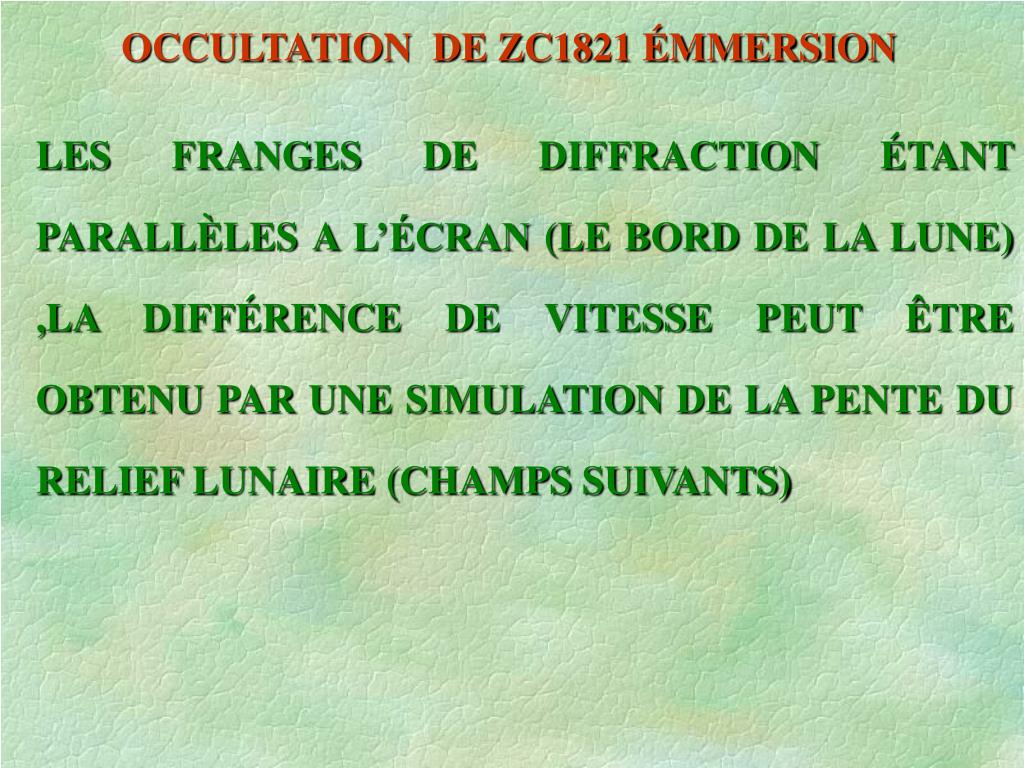

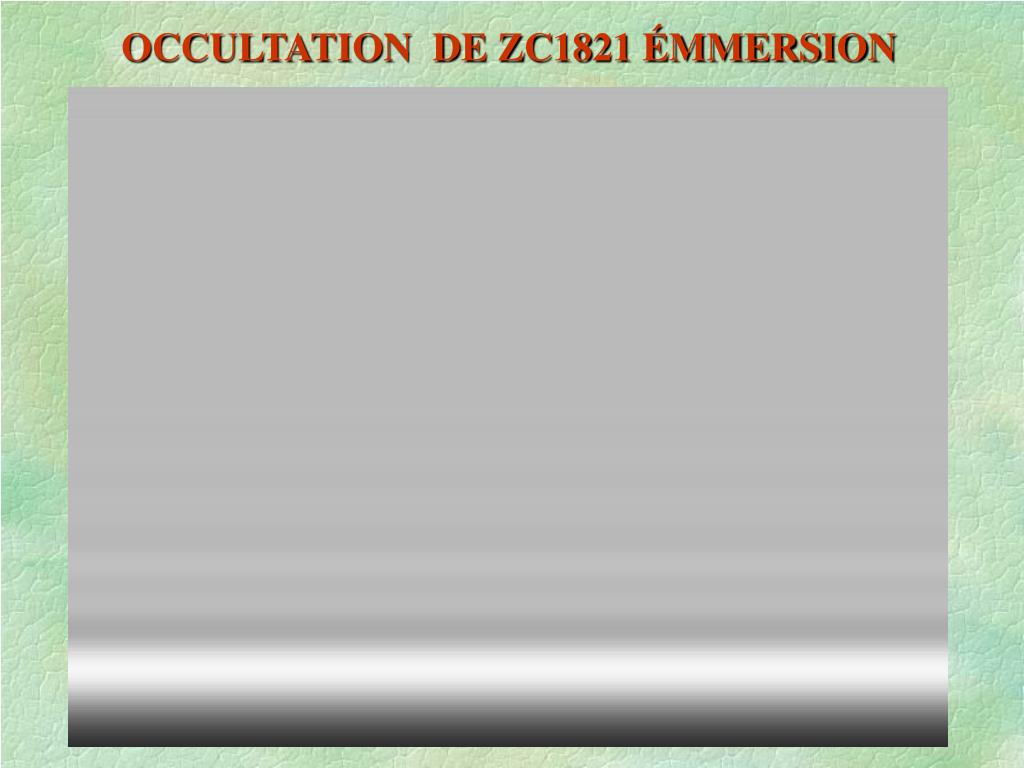

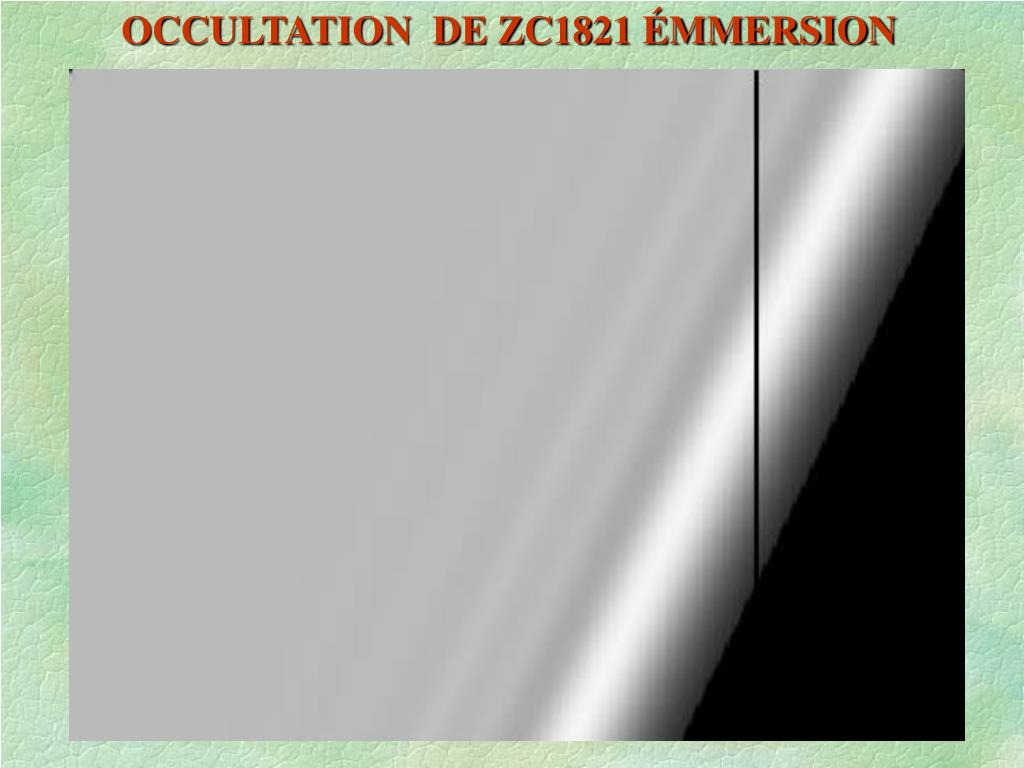

LES FRANGES DE DIFFRACTION ÉTANT PARALLÈLES A L’ÉCRAN (LE BORD DE LA LUNE) ,LA DIFFÉRENCE DE VITESSE PEUT ÊTRE OBTENU PAR UNE SIMULATION DE LA PENTE DU RELIEF LUNAIRE (CHAMPS SUIVANTS)


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION

LES CONDITIONS PARTICULIÈRES DE CETTE

OCCULTATION SONT LES SUIVANTES:

D ASCENSION DROITE LUNAIRE /24H= +13°.5

D DÉCLINAISON LUNAIRE / 24H=………..-6°

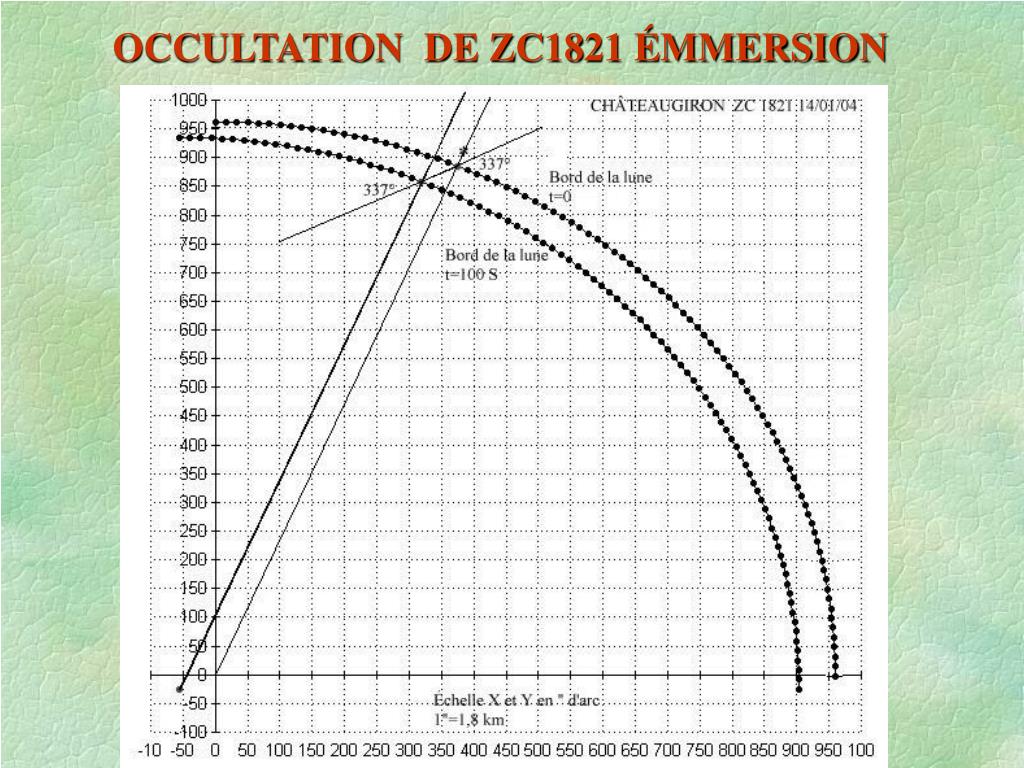

A PARTIR DE CES DONNÉES ON PEUT SIMULER UN DÉPLACEMENT DE LA POSITION DE LA LUNE POUR EN DÉDUIRE LA PENTE DU SOL QUI MAINTIENDRAIT L’ÉTOILE A UNE DISTANCE CONSTANTE DE LA SURFACE LUNAIRE


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION

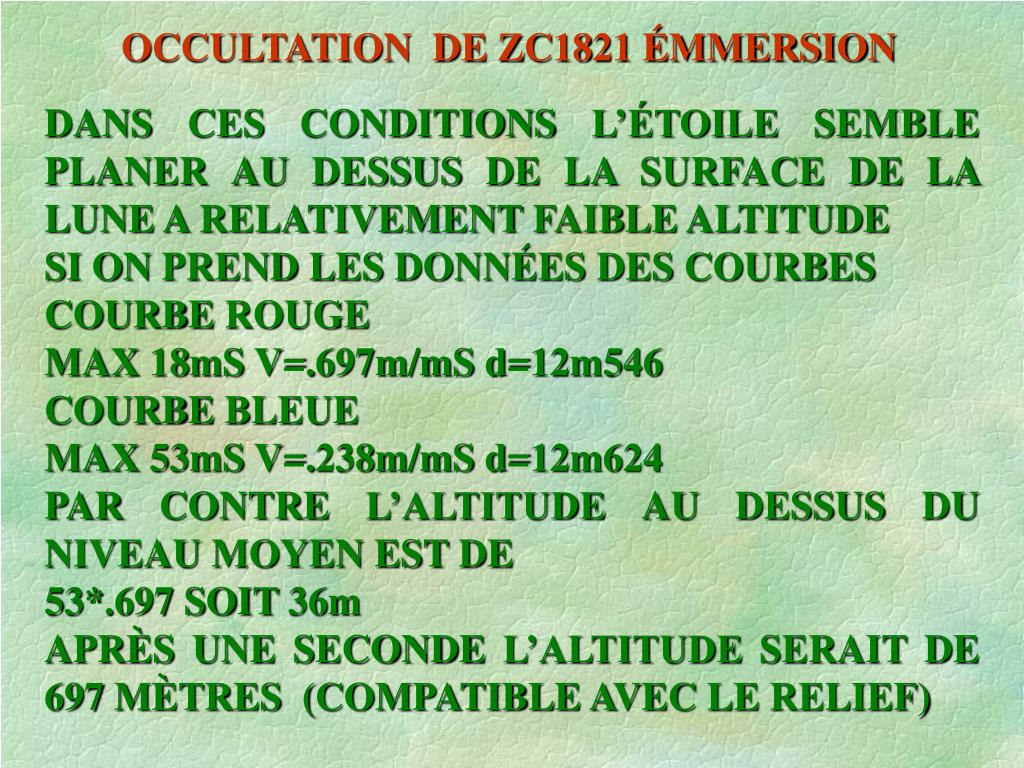

DANS CES CONDITIONS L’ÉTOILE SEMBLE PLANER AU DESSUS DE LA SURFACE DE LA LUNE A RELATIVEMENT FAIBLE ALTITUDE

SI ON PREND LES DONNÉES DES COURBES

COURBE ROUGE

MAX 18mS V=.697m/mS d=12m546

COURBE BLEUE

MAX 53mS V=.238m/mS d=12m624

PAR CONTRE L’ALTITUDE AU DESSUS DU NIVEAU MOYEN EST DE

53*.697 SOIT 36m

APRÈS UNE SECONDE L’ALTITUDE SERAIT DE 697 MÈTRES (COMPATIBLE AVEC LE RELIEF)


Sar

OCCULTATION DE ZC1821 ÉMMERSION

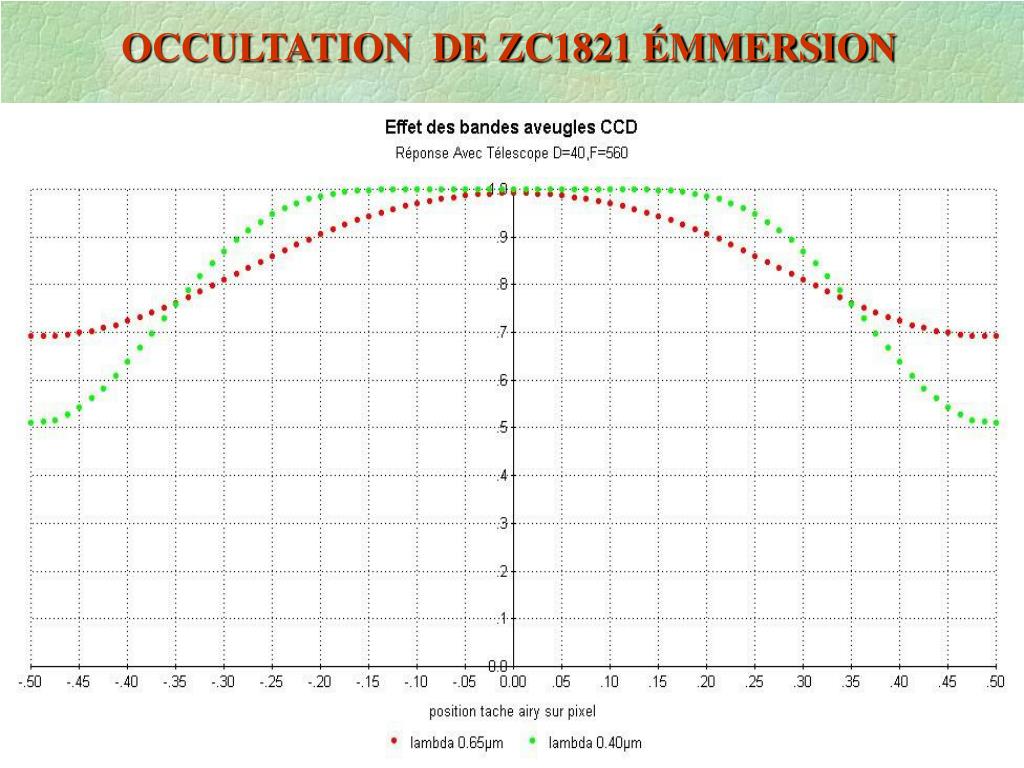

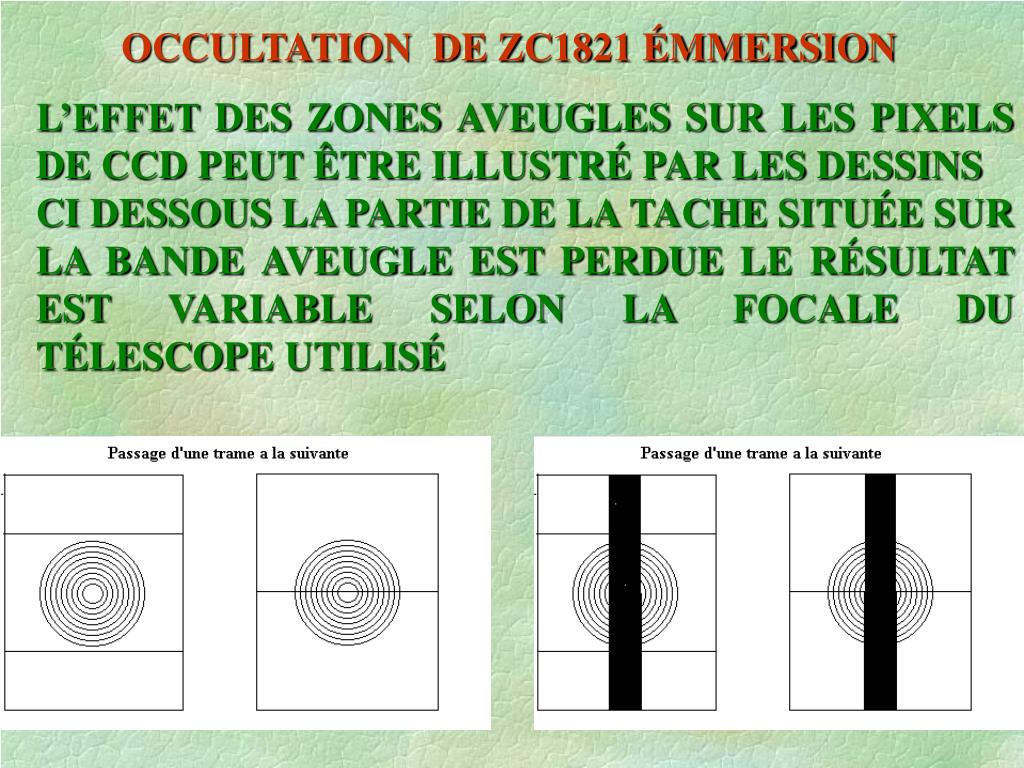

L’EFFET DES ZONES AVEUGLES SUR LES PIXELS DE CCD PEUT ÊTRE ILLUSTRÉ PAR LES DESSINS

CI DESSOUS LA PARTIE DE LA TACHE SITUÉE SUR LA BANDE AVEUGLE EST PERDUE LE RÉSULTAT EST VARIABLE SELON LA FOCALE DU TÉLESCOPE UTILISÉ


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION


Sar

OCCULTATION DE ZC1821 ÉMMERSION

L’INTERPRETATION DES MESURES N’EST PAS FACILE, D’AUTANT QUE L’INTÉGRATION SUR 20 mS DUE A LA CAMÉRA VIDEO COMPRESSE LES VALEURS

LE TÉLESCOPE DE 400mm PERMETTANT UN GAIN D’ENVIRON 3 MAGNITUDES ,ON PEUT ENVISAGER D’UTILISER UN PHOTOMÈTRE LORS D’UNE OCCULTATION , POUR TESTER COMMENT CELA SE PASSE
