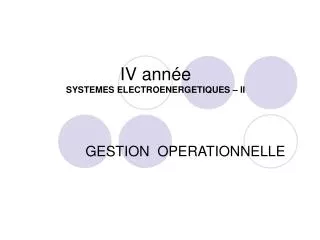

IV annéeSYSTEMES ELECTROENERGETIQUES – II

GESTION OPERATIONNELLE


Systeme electroenergetique gestion operationelle

SYSTEME ELECTROENERGETIQUE – GESTION OPERATIONELLE

  • La simultanéité des production, distribution et consommation de l’énergie électrique est la cause fondamentale pour y séparer la gestion administrative et technique de la gestion courante dite opérationnelle.


Systeme electroenergetique gestion operationelle1

SYSTEME ELECTROENERGETIQUE – GESTION OPERATIONELLE

  • Le dispatching

  • “La demande en électricité varie constamment au cours d'une journée en fonction des horaires de travail, de la durée du jour ou de la température.D'autres critères entrent également en ligne de compte comme les périodes de congé, les jours de la semaine, la saison en cours et les événements du calendrier.

  • L'électricité produite par les centrales ne se stocke pas. Aussi, pour ajuster très précisément la production à la demande, le réseau s’appuie sur des dispatchings, des centres de répartition de l’électricité. Des prévisions de consommation définissent les besoins théoriques et des ajustements ont lieu en permanence pendant la journée. »

  • Du site:

  • http://www.edf.com/html/panorama/transport/dispatching.html


Salle de dispatching national edf

Salle de dispatching national, EdF


Systeme electroenergetique gestion operationelle2

SYSTEME ELECTROENERGETIQUE – GESTION OPERATIONELLE

  • Example:

  • (http://www.ose.dz/)

  • Courbe de charge de la demande nationale pour la journée :Samedi 12/02/2011Jour J-1)- Le creux nuit: 4380 MW à 04h15 - La pointe matin: 5568 MW à 09h45 - La pointe soir: 7034 MW à 20h00


Systeme electroenergetique gestion operationelle3

SYSTEME ELECTROENERGETIQUE - GESTION OPERATIONELLE

Le service de dispatcher c’est un sous-système du système de gestion dans le SEE et il est nécessaire pour le contrôle constant des régimes au cours de la production et de la consommation de l’énergie électrique.


Systeme electroenergetique gestion operationelle4

SYSTEME ELECTROENERGETIQUE - GESTION OPERATIONELLE

Le but principal c’est l’assurance opportune des besoins planifiés de l’énergie électrique

avec des dépenses minimales et

à un degré de sûreté élevé.


Systeme electroenergetique gestion operationelle5

SYSTEME ELECTROENERGETIQUE - GESTION OPERATIONELLE

  • D’autres fonctions de la gestion opérationnelle :

  • 1) prévision des régimes ultérieurs du SEE;

  • 2) détermination de la participation de chaque centrale électrique en

  • couvrement de la charge commune électrique dans le système et

  • en production commune de l’énergie électrique;

  • 3) organisation du réglage de la qualité de l’énergie électrique(U,f);

  • 4) répartition de la réserve commune parmi les centrales;

  • 5) direction opérationnelle de l’arrêt de fonctionnement de l’équipement;

  • 6) commutation du schéma essentiel du réseau;

  • 7) gestion des chantiers automatisés travaillant sans personnel de service.


Systeme electroenergetique gestion operationelle6

SYSTEME ELECTROENERGETIQUE - GESTION OPERATIONELLE

La structure d’organisation du système de gestion de dispatcher dans le SEE est centralisée :

direction centrale de dispatcher (1)

les directions territoriales de dispatcher (4)

les directions régionales de dispatcher (27)


Systeme electroenergetique gestion operationelle7

SYSTEME ELECTROENERGETIQUE - GESTION OPERATIONELLE

direction centrale de dispatcher

les directions territoriales de dispatcher

les directions régionales de dispatcher

LES CHANTIERS DU SEE


Systeme electroenergetique gestion operationelle8

SYSTEME ELECTROENERGETIQUE – GESTION OPERATIONELLE

  • En France, il existe :

  • 1 dispatching national qui gère le réseau d'interconnexion à 400 000 volts et les échanges avec l'étranger ;

  • 7 dispatching territoriaux et

  • 100dispatching régionaux


Systeme electroenergetique gestion operationelle9

SYSTEME ELECTROENERGETIQUE - GESTION OPERATIONELLE

Les équipements et les différents chaînons sont distribués rigoureusement parmi des niveaux différents de gestion pour éviter leur soumission multiple.


Systeme electroenergetique gestion operationelle10

400 et 220 kV

(110 kV – liaisons internationales)

Centrales électriques importantes

110 kV

20 kV

SYSTEME ELECTROENERGETIQUE - GESTION OPERATIONELLE

direction centrale de dispatcher

les directions territoriales de dispatcher

les directions régionales de dispatcher

LES CHANTIERS DU SEE


Systeme electroenergetique gestion operationelle11

SYSTEME ELECTROENERGETIQUE – GESTION OPERATIONELLE

  • F I N
