Ems i reaktanse reakcije armature

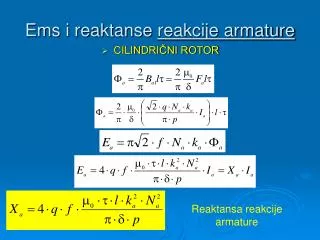

Ems i reaktanse reakcije armature

  • CILINDRIČNI ROTOR

Reaktansa reakcije armature


Ems i reaktanse reakcije armature1

Ems i reaktanse reakcije armature

  • ROTOR SA ISTAKNUTIM POLOVIMA

Reaktansa reakcije armature

po direktnoj

osi


Ems i reaktanse reakcije armature2

Ems i reaktanse reakcije armature

  • ROTOR SA ISTAKNUTIM POLOVIMA

Reaktansa reakcije armature

po poprečnoj

osi


Ems i reaktanse reakcije armature3

Ems i reaktanse reakcije armature

  • REZIME


Vektorski dijagrami ems i mms

Vektorski dijagrami ems i mms

  • CILINDRIČNI ROTOR

  • Induktivno opterećenje

  • 1. Crta se prvo mms i fluks pobudnog namotaja, Ff i f

  • 2. Za fluksom pobudnog namotaja za /2 kasni ems praznog hoda E0

  • 3. Ona izaziva struju kroz namotaj armature Ia, koja kod induktivnog opterećenja kasni za neki ugao 


Vektorski dijagrami ems i mms1

Vektorski dijagrami ems i mms

  • CILINDRIČNI ROTOR

  • Induktivno opterećenje

  • 4. Struja Ia stvara svoju mms Fa i fluks a, fluks reakcije armature

  • 5. Ova struja stvara i određeni fluks rasipanja, koji se ne obuhvata sa namotajem rotora već samo sa namotajem statora, a


Vektorski dijagrami ems i mms2

Vektorski dijagrami ems i mms

  • CILINDRIČNI ROTOR

  • Induktivno opterećenje

  • 6. Fluks reakcije armature a, indukuje u namotajima statora ems reakcije armature Ea koji kasni za svojim fluksom za /2

  • 7. Ovu ems nadovezujemo na E0 i dobijamo ems E

  • 8. Na E se sabira Ea i ERpad napona na otpornosti namotaja armature čime se konačno dobija napon U na izlazu generatora


Vektorski dijagrami ems i mms3

Vektorski dijagrami ems i mms

  • CILINDRIČNI ROTOR

  • Kapacitivno opterećenje

  • Ugao  je ugao između napona i struje, kao i obično

  • Ugao  je ugao između ems praznog hoda i struje

  • Ugao između napona i ems praznog hoda je ugao  i veoma je važan ugao kod sinhronih mašina poznat kao ugao opterećenja

  • U praznom hodu je ovaj ugao jednak nuli

  • Kod opterećenog generatora je pozitivan

  • Kod sinhronog motora je ovaj ugao suprotnog znaka


Vektorski dijagrami ems i mms4

Vektorski dijagrami ems i mms

  • CILINDRIČNI ROTOR

  • POTJEOV (POTIER) DIJAGRAM

  • Prikazani vektorski dijagrami se crtaju za jednu fazu sinhronog generatora

  • Dakle, u njemu figurišu fazne vrijednosti napona, struja, ems

  • Obično se rasipna reaktansa faznog namotaja statora i reaktansa reakcije armature sabiraju i daju kao jedna reaktansa, poznata kao sinhrona reaktansa Xs

    Xs=Xa+Xa


Vektorski dijagrami ems i mms5

Vektorski dijagrami ems i mms

  • CILINDRIČNI ROTOR

  • POTJEOV (POTIER) DIJAGRAM

  • Zbog svoje male vrijednosti, često se otpornost faznog namotaja armature Ra zanemaruje u odnosu na sinhronu reaktansu Xs čime se dobija uprošćeni vektorski dijagram turbogeneratora prikazan slikom

  • Naponska jednačina, po fazi, sinhronog turbogeneratora je, u opštem slučaju,

    E0=U+RaIa+jXsIa

    čemu odgovara zamjenska električna šema sa slike


Odre ivanje sinhrone reaktanse

Određivanje sinhrone reaktanse

Za određivanje sinhrone reaktanse potrebno je poznavati kku magnećenja sinhronog

generatora (određuje se iz ogleda praznog hoda) i kku kratkog spoja (iz ogleda

kratkog spoja).


Odre ivanje sinhrone reaktanse1

Određivanje sinhrone reaktanse

Xs=(fazni napon u PH)/(fazna struja u KS)

pri istoj pobudnoj struji i pri istoj, sinhronoj brzini!

U slučaju kada su struje ogromne, ogled kratkog spoja se može izvesti i pri brzini koja ja manja od sinhrone, recimo pri polovini sinhrone brzine. Tada je sinhrona reaktansa jednaka polovini one koja se ima pri punoj brzini jer je učestanost dva puta manja. Međutim, manja je za dva puta i ems u kratkospojenim namotajima, tako da važi isti odnos kao i pri sinhronoj brzini, pri čemu je fazni napon u PH mjeren pri sinhronoj brzini a struja KS pri polovini sinhrone brzine:

Xs=(fazni napon u PH(ns))/(fazna struja u KS(0.5ns))


Vektorski dijagrami ems i mms6

Vektorski dijagrami ems i mms

  • HIDROGENERATOR

  • Induktivno opterećenje

  • BLONDELOV DIJAGRAM

E0=U+RaIa+jXaIa+jXaqIq+jXadId


Vektorski dijagrami ems i mms7

Vektorski dijagrami ems i mms

  • HIDROGENERATOR

  • Kapacitivno opterećenje

  • BLONDELOV DIJAGRAM

E0=U+RaIa+jXaIa+jXaqIq+jXadId


Ems i reaktanse reakcije armature

  • HIDROGENERATOR

  • MODIFIKOVANI BLONDELOV DIJAGRAM

  • Direktna sinhrona reaktansa

    Xd=Xad+Xa

  • Poprečna sinhrona reaktansa

    Xq=Xaq+Xa
