  1. 计算机导论 指导教师:杨建国 二零零九年九月

  2. 思考 • 问题三：大学与职业的关系？

  3. 送给学生的话 • 要耐得住寂寞，要静得下心，要吃得苦，每天都坚持 学习，无论将来做什么，大学经历都是人生中宝贵的 财富

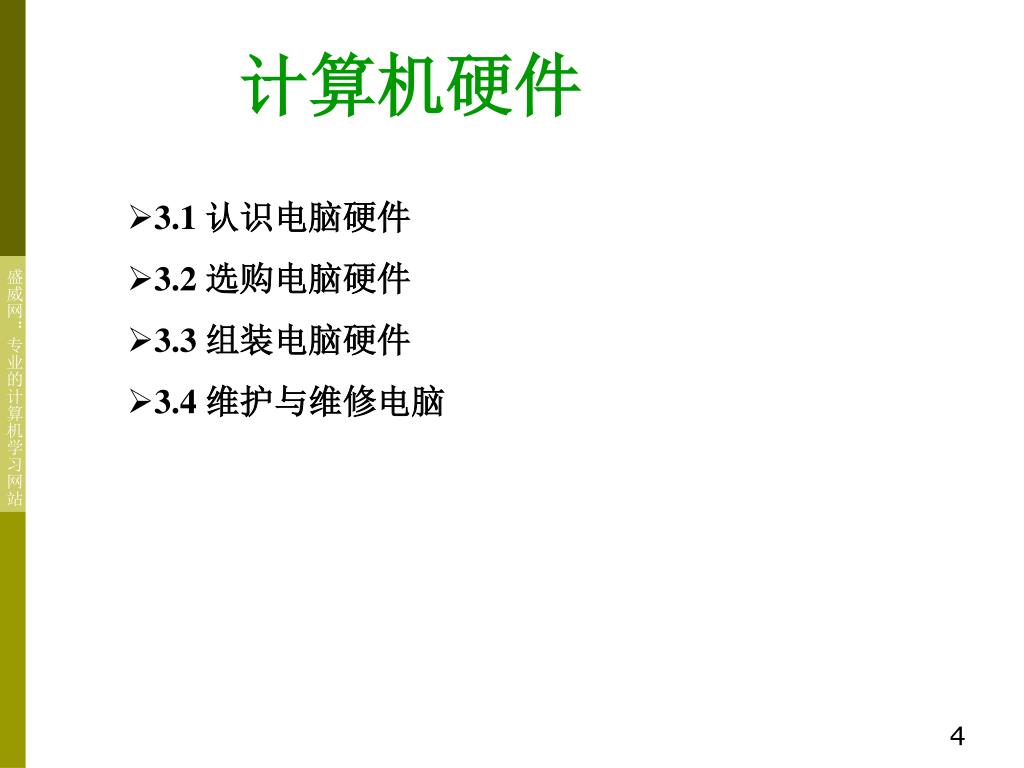

  4. 计算机硬件 • 3.1 认识电脑硬件 • 3.2 选购电脑硬件 • 3.3 组装电脑硬件 • 3.4 维护与维修电脑

  5. 推荐阅读

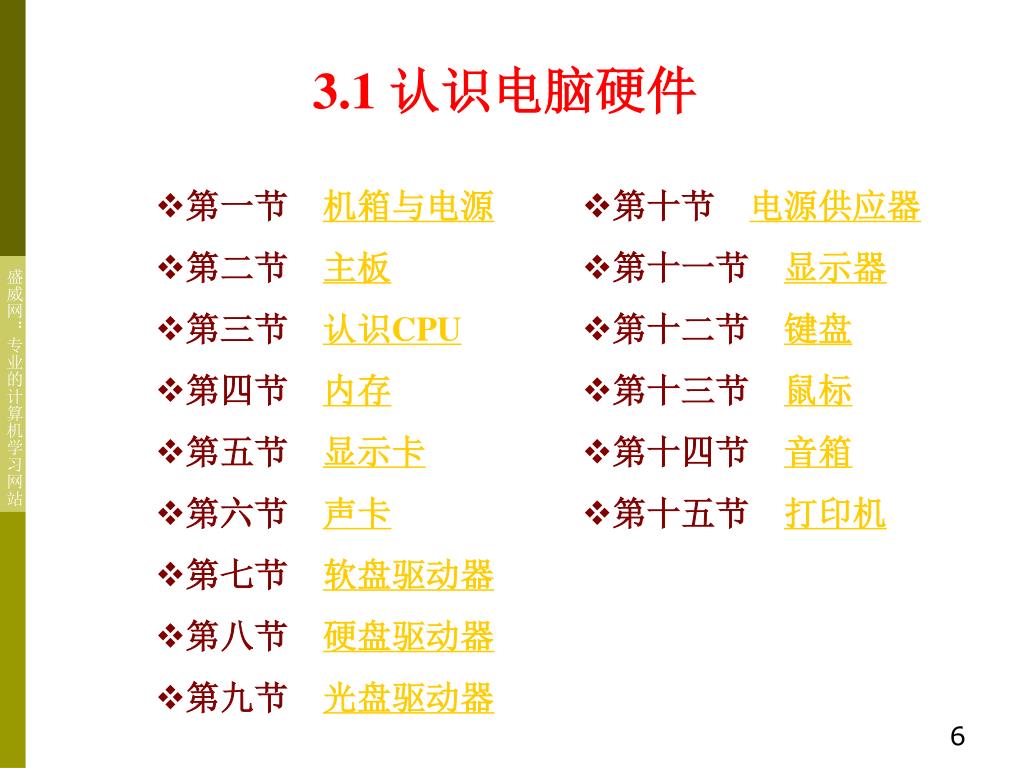

  6. 3.1 认识电脑硬件 • 第一节　机箱与电源 • 第二节　主板 • 第三节　认识CPU • 第四节　内存 • 第五节　显示卡 • 第六节　声卡 • 第七节　软盘驱动器 • 第八节　硬盘驱动器 • 第九节　光盘驱动器 • 第十节　电源供应器 • 第十一节　显示器 • 第十二节　键盘 • 第十三节　鼠标 • 第十四节　音箱 • 第十五节　打印机

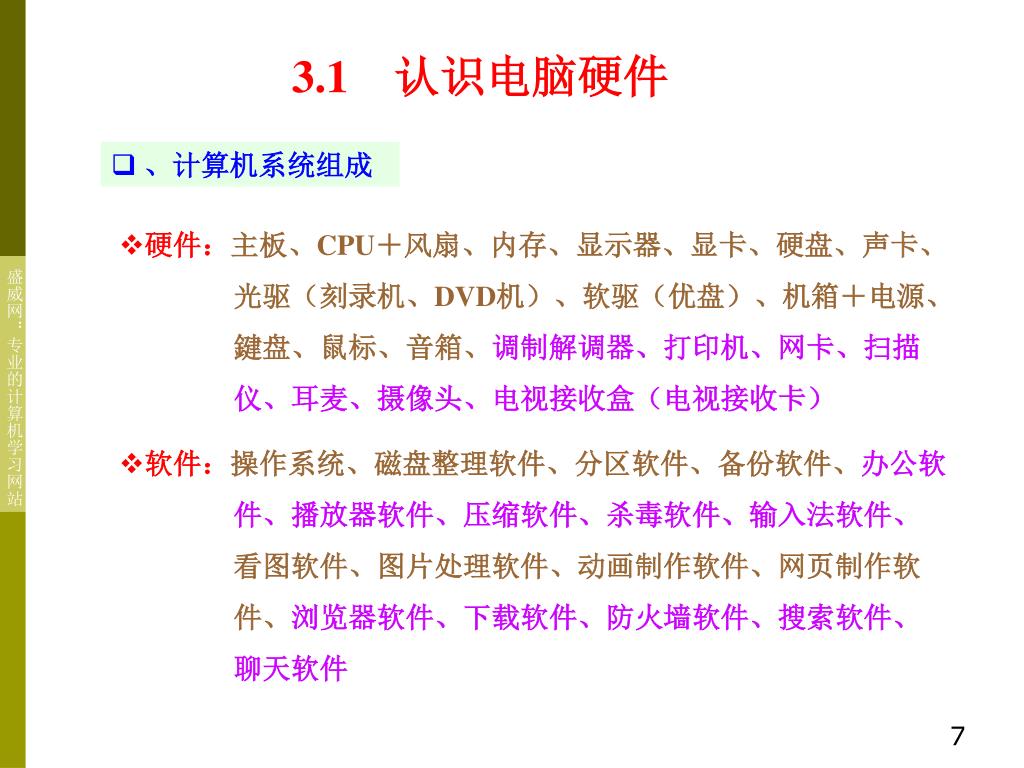

  7. 3.1　认识电脑硬件 • 、计算机系统组成 • 硬件：主板、CPU＋风扇、内存、显示器、显卡、硬盘、声卡、 　　　　光驱（刻录机、DVD机）、软驱（优盘）、机箱＋电源、 　　　　鍵盘、鼠标、音箱、调制解调器、打印机、网卡、扫描 　　　　仪、耳麦、摄像头、电视接收盒（电视接收卡） • 软件：操作系统、磁盘整理软件、分区软件、备份软件、办公软 　　　　件、播放器软件、压缩软件、杀毒软件、输入法软件、 看图软件、图片处理软件、动画制作软件、网页制作软 　　　　件、浏览器软件、下载软件、防火墙软件、搜索软件、 　　　　聊天软件

  8. 3.1.1　机箱和电源 一.机箱（电源）的功能 1.支撑与固定主板、软驱、硬盘、光驱、电源： 2.屏蔽电磁辐射： 3.防尘：

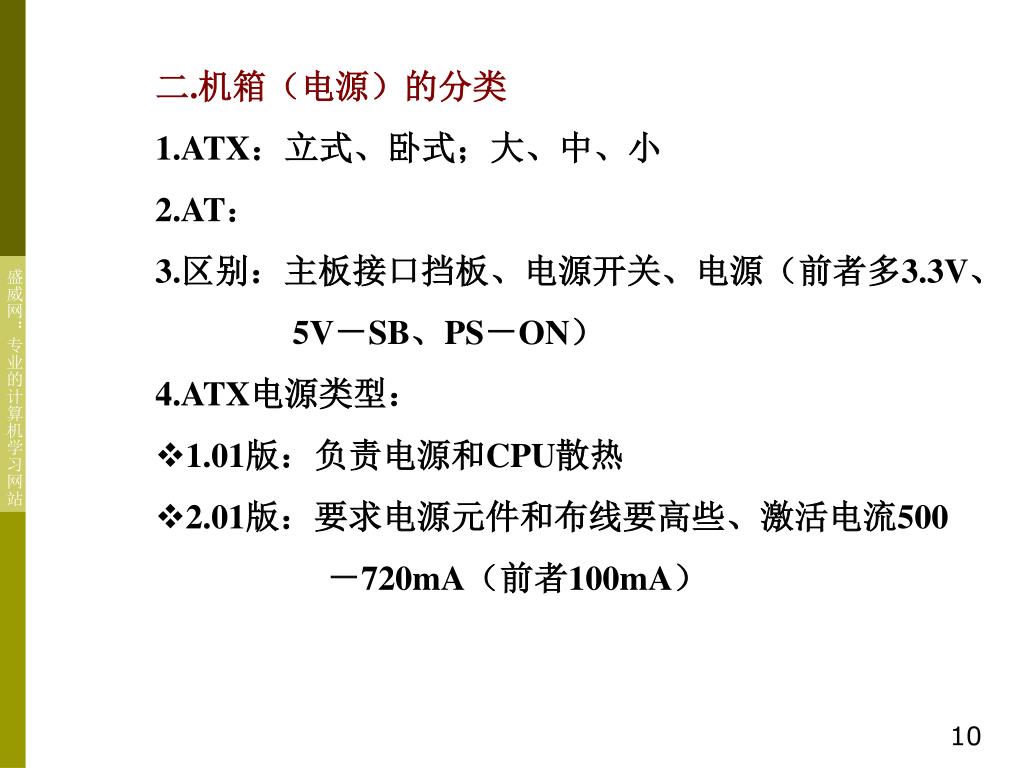

  9. 二.机箱（电源）的分类 • 1.ATX：立式、卧式；大、中、小 • 2.AT： • 3.区别：主板接口挡板、电源开关、电源（前者多3.3V、 • 5V－SB、PS－ON） • 4.ATX电源类型： • 1.01版：负责电源和CPU散热 • 2.01版：要求电源元件和布线要高些、激活电流500 　　　　　－720mA（前者100mA）

  10. 3.1.2　主板 一.主板的功能 • 1.Mainboard/ Motherboard(M/B):是电脑系统中最大的 • 一块电路板,主板上布满了各种电子元件、插槽、接口等 • 2.作用： • 为CPU、内存和各种功能（声、图、通信、网络、 • TV、SCSI等）卡提供安装插座（槽） • 为各种磁、光存储设备、打印和扫描等I/O设备以及 数码相机、摄像头、“猫”（Modem）等多媒体和通讯 设备提供接口

  11. 3.实际上电脑通过主板将CPU等各种器件和外部设备3.实际上电脑通过主板将CPU等各种器件和外部设备 有机地结合起来形成一套完整的系统。电脑在正常 运行时对系统内存、存储设备和其它I/O设备的操控 都必须通过主板来完成，因此电脑的整体运行速度 和稳定性在相当程度上取决于主板的性能。 二.主板的分类 • 1.根据主板上所设置的CPU安装插座类型： • Slot 架构：Slot 1、Slot 2、Slot A • Socket架构：Super 7、Socket 370、 Socket 478

  12. 2.主板按结构标准分为： • ATX、Micro-ATX：串、并口和鼠标接口等直接设 　　　　　　　　　　计在主板上 • Baby-AT：串口和打印口等需要用电缆联接后安装在 　　　　　　机箱后框上 • NLX：各串、并等接口直接安装在主板上后，专门用 　　　　一块电路板将扩展槽设置在上面，然后再将这 　　　　块插入主板上预留的一个安装接口槽 3.按芯片厂家分为：INTEL、VIA、ALI、SIS 4.按主板厂商分为：华硕、技嘉、硕泰克、联想。。。

  13. 三.认识主板

  14. 1. 处理插座： Socket处理器插座 Socket处理器背面图

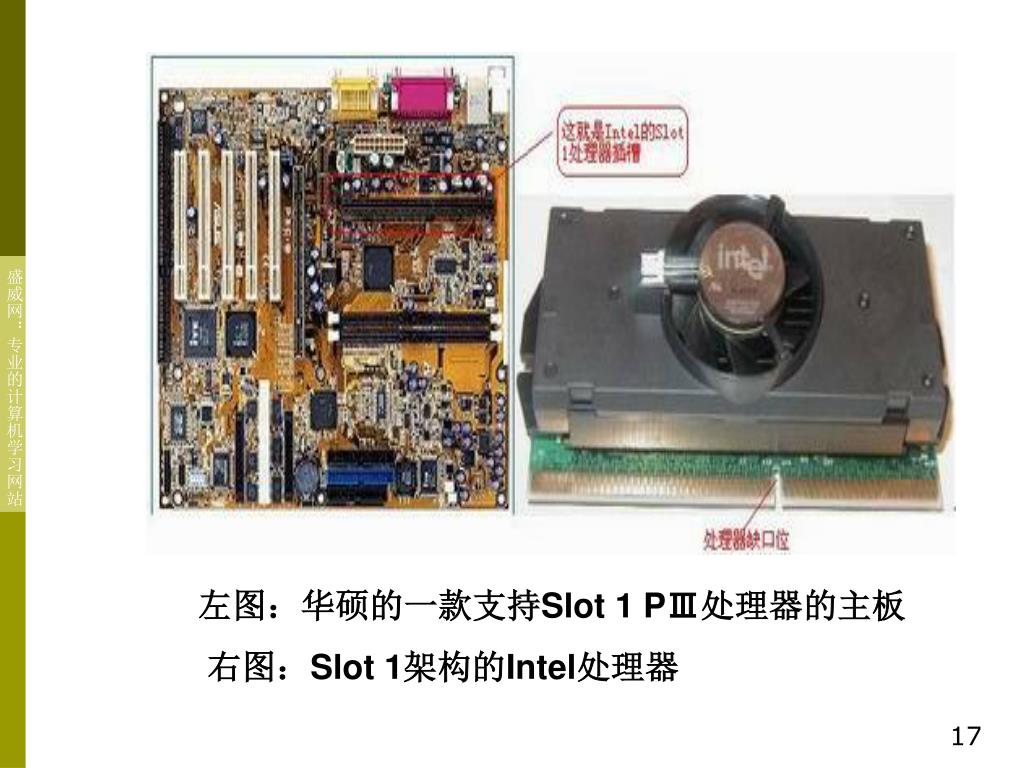

  15. 左图：华硕的一款支持Slot 1 PⅢ处理器的主板 右图：Slot 1架构的Intel处理器

  16. 2. 内存插槽：

  17. 3. 芯片组： 南桥芯片（8页图中“3”所示位置是主板北桥芯片位置， 图中是加了散热器，所以看不到北桥芯片）

  18. Intel最新的i875P芯片组结构图

  19. 4. PCI和AGP插槽： （AGP插槽在如8图中的位置就是“12”） 这是一根AGP 8x的AGP显卡插槽，带有防脱落装置

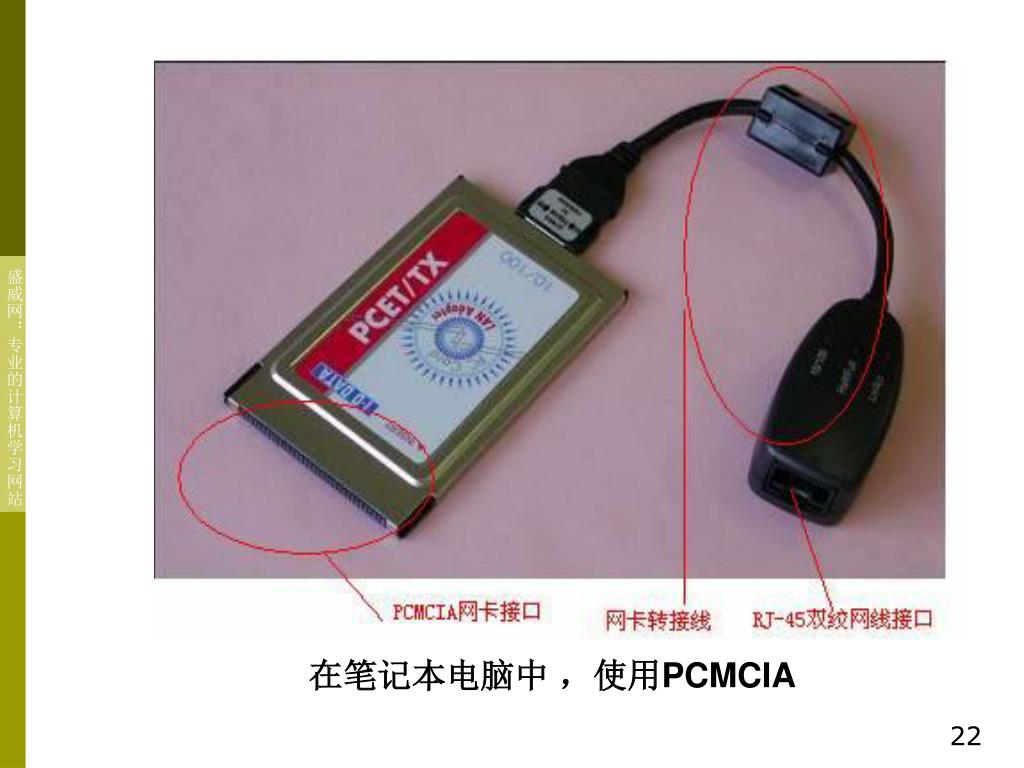

  20. 在笔记本电脑中 ，使用PCMCIA

  21. 5. 硬盘接口： 如8图所示“15”为传统并行ATA，即IDE接口，“16” 所示的是串行SATA接口 （软驱是“17”）

  22. 6. 电源接口：

  23. 7. 外设接口：

  24. “4”号位置是键盘和鼠标接口（紫色 、绿色） • “5”号位置是并行接口，通常用于老式的并行打印 机连接，也有一些老式游戏设备采用这种接口 • “6”号位置为串行COM口，它主要是用于以前的扁 口鼠标、Modem以及其它串口通信设备 • “7”号和“9”号位置都是USB接口 • “8”号位置是IEEE 1394接口 • “10”号位置是指双绞以太网线接口 • “11”号位置是指声卡输入/输出接口（红色、浅蓝色）

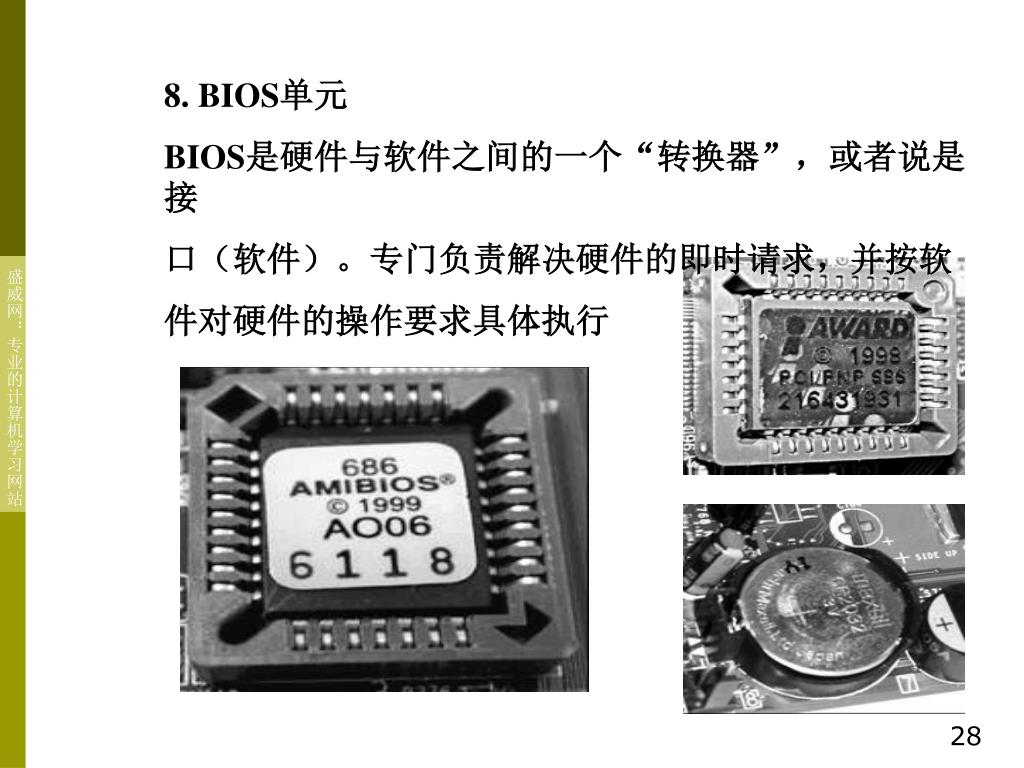

  25. 8. BIOS单元 BIOS是硬件与软件之间的一个“转换器”，或者说是接 口（软件）。专门负责解决硬件的即时请求，并按软 件对硬件的操作要求具体执行

  26. 1.BIOS功能：自检及初始化程序、硬件中断处理、程序1.BIOS功能：自检及初始化程序、硬件中断处理、程序 • 　　　　　　 服务请求 • 2.BIOS分类： • AMI：win BIOS(即插即用、绿色节能、PCI总线管理等功能) • AWARD：6.X版 • 3.通过BIOS自检音识别硬件状态： • AWARD BIOS : 1短：系统正常启动。恭喜，你的机器没有任何问题。 2短：常规错误，请进入CMOS Setup，重新设置不正确的选项。 1长1短：RAM或主板出错.换一条内存试试,若还是不行,只好更换主板 1长2短：显示器或显示卡错误。 1长3短：键盘控制器错误。检查主板。 1长9短：主板Flash RAM或EPROM错误,BIOS损坏.换块Flash RAM试试

  27. 不断地响（长声）：内存条未插紧或损坏。重插内存条，若还是不行，只有更换一条内存。 不停地响：电源、显示器未和显示卡连接好。检查一下所有的插头。 重复短响：电源有问题。 无声音无显示：电源有问题。 • AMI BIOS : 1短：内存刷新失败。更换内存条。 2短：内存ECC较验错误。在CMOS Setup中将内存关于ECC校验的选项设为Disabled就可以解决，不过最根本的解决办法还是更换一条内存。 3短：系统基本内存（第1个64kB）检查失败。换内存。 4短：系统时钟出错。 5短：中央处理器（CPU）错误。 6短：键盘控制器错误。 7短：系统实模式错误，不能切换到保护模式。 8短：显示内存错误。显示内存有问题，更换显卡试试。

  28. 9短：ROM BIOS检验和错误。 1长3短：内存错误。内存损坏，更换即可。 1长8短：显示测试错误。显示器数据线没插好或显示卡 没插牢。 • PHOENIX BIOS : 1短 系统启动正常 1短1短1短 系统加电初始化失败 1短1短2短 主板错误 1短1短3短 CMOS或电池失效 1短1短4短 ROM BIOS校验错误 1短2短1短 系统时钟错误 1短2短2短 DMA初始化失败

  29. 1短2短3短 DMA页寄存器错误 1短3短1短 RAM刷新错误 1短3短2短 基本内存错误 1短3短3短 基本内存错误 1短4短1短 基本内存地址线错误 1短4短2短 基本内存校验错误 1短4短3短 EISA时序器错误 1短4短4短 EISA NMI口错误 2短1短1短 前64K基本内存错误 3短1短1短 DMA寄存器错误

  30. 3短1短2短 主DMA寄存器错误 3短1短3短 主中断处理寄存器错误 3短1短4短 从中断处理寄存器错误 3短2短4短 键盘控制器错误 3短1短3短 主中断处理寄存器错误 3短4短2短 显示错误 3短4短3短 时钟错误 4短2短2短 关机错误 4短2短3短 A20门错误 4短2短4短 保护模式中断错误

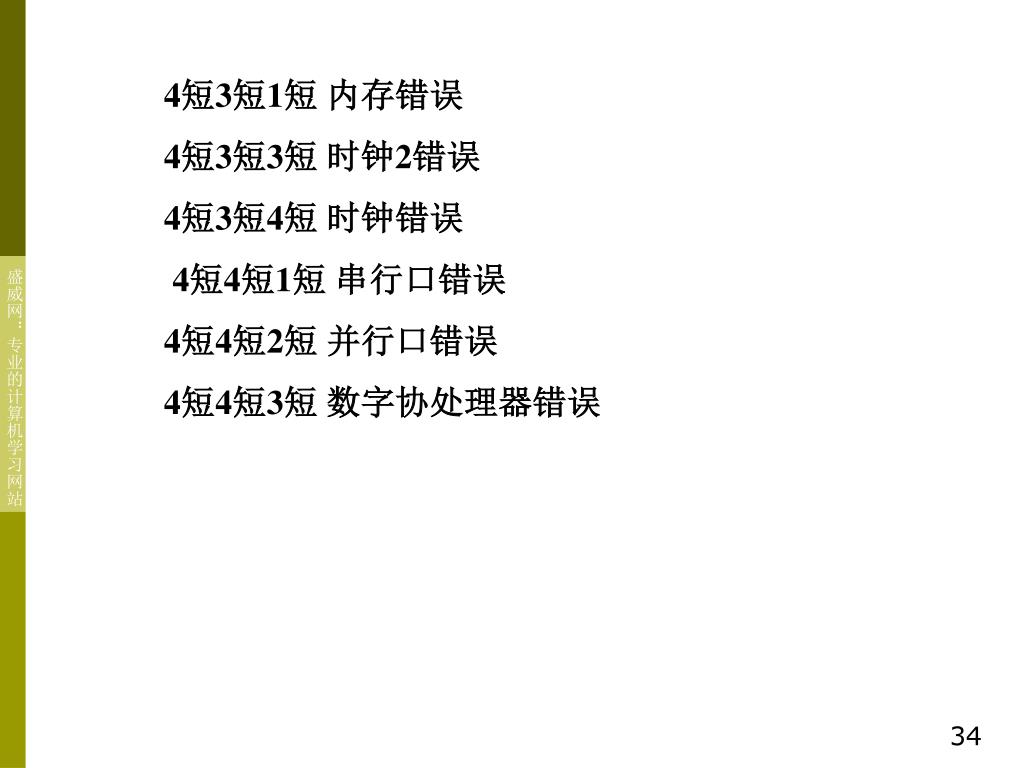

  31. 4短3短1短 内存错误 4短3短3短 时钟2错误 4短3短4短 时钟错误 4短4短1短 串行口错误 4短4短2短 并行口错误 4短4短3短 数字协处理器错误

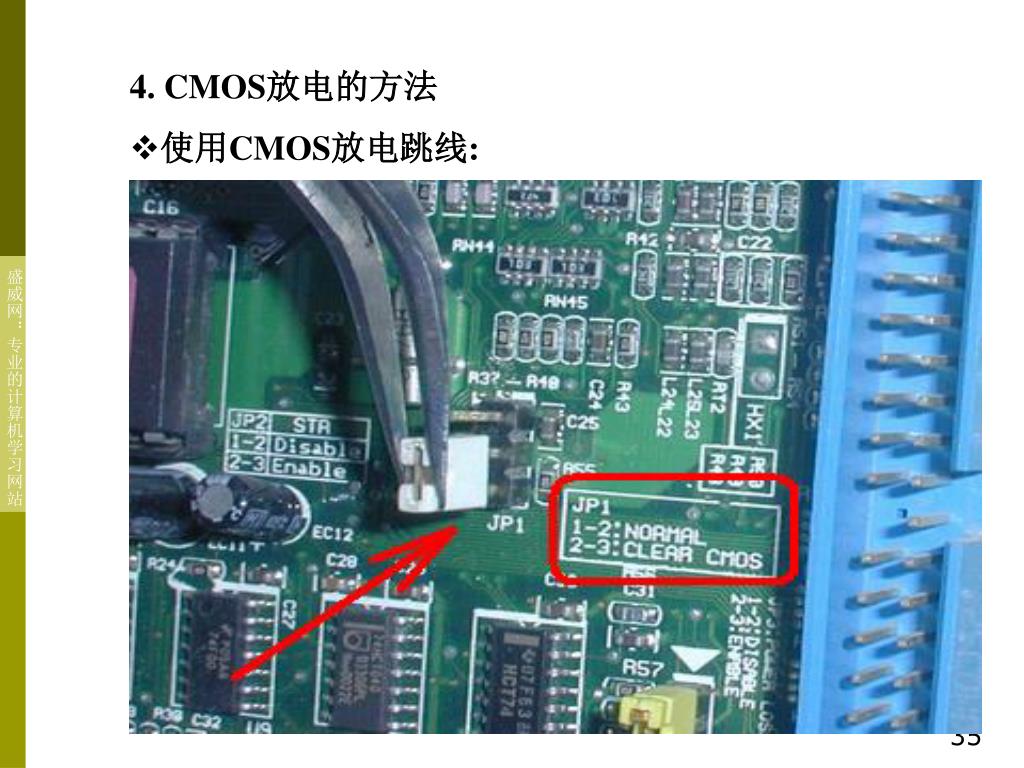

  32. 4. CMOS放电的方法 • 使用CMOS放电跳线:

  33. 取出CMOS电池:将卡扣往旁边一压,电池就会自动弹出

  34. 接着接通主机电源启动电脑，屏幕上就会提示BIOS中的接着接通主机电源启动电脑，屏幕上就会提示BIOS中的 数据已被清除，需要进入BIOS重新设置

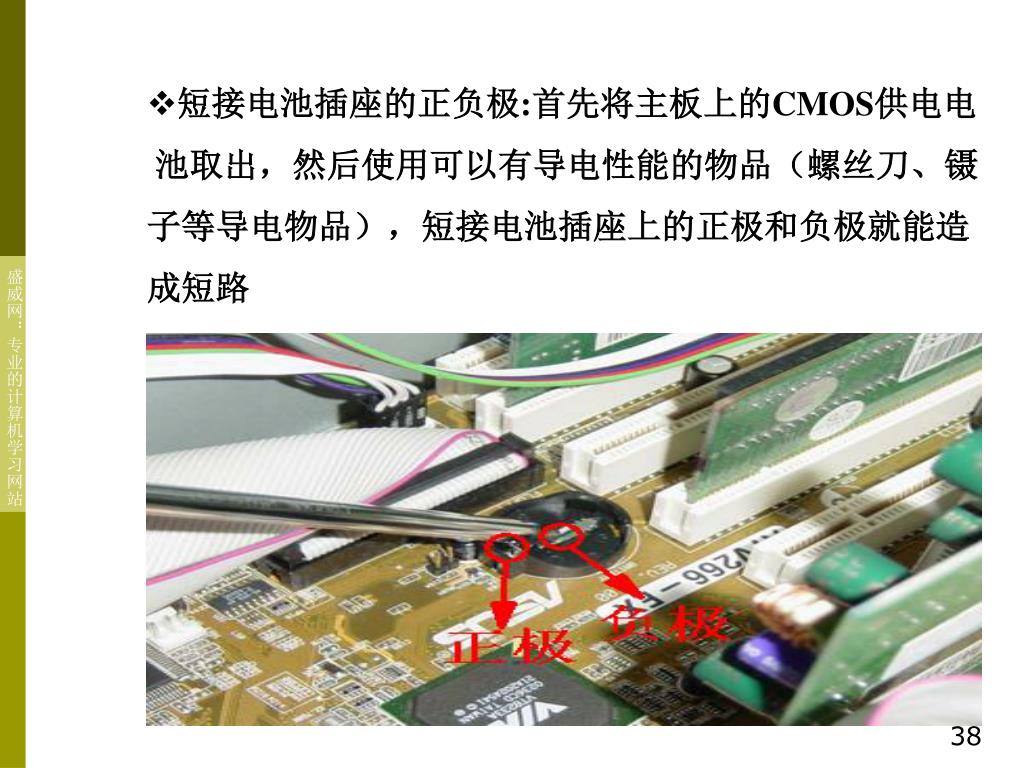

  35. 短接电池插座的正负极:首先将主板上的CMOS供电电短接电池插座的正负极:首先将主板上的CMOS供电电 池取出，然后使用可以有导电性能的物品（螺丝刀、镊 子等导电物品），短接电池插座上的正极和负极就能造 成短路

  36. 改变硬件配置: 例如BIOS中将硬盘的参数设置为“User”，便可以将硬盘 移走，那么重新启动时BIOS就可能因检测不到硬盘而出 错，并自动进入BIOS设置，此时用户就可以重新设置密 码了

  37. 5.解除 CMOS 密码 • 万能密码：Award的BIOS:AWARD_SW、j262 、HLT、SER 、 SKY_FOX、BIOSTAR、ALFAROME、lkwpeter 、j256 、 AWARD?SW 、LKWPETER、Syxz 、ally 、589589 、 589721 、awkward 、CONCAT AMI的BIOS:AMI、BIOS、PASSW0RD、HEWITTRAND 、 AMI?SW 、AMI_SW 、LKWPETER 、A.M.I. • 猜测法：根据用户姓名、生日、电话号码等等 • 首先进入MS-DOS，输入“debug”,敲回车；再输入“o 70 10”, 敲回车；接着输入“o 71 11 ”, 敲回车；最后输入“q” • 软件破解法：到www.newhua.com下载 • 将硬盘摘掉后开机，就会自动进入CMOS(适合老主板) • 如果进不了操作系统，可以对CMOS放电

  38. 6.解除开机密码: • 首先进入MS-DOS，输入“debug”,敲回车；再输入“o 70 21”, 敲回车；接着输入“o 71 20 ”, 敲回车；输入“q”,敲回车 • 猜测法：根据用户姓名、生日、电话号码等等 • 如果进不了操作系统，可以对CMOS放电

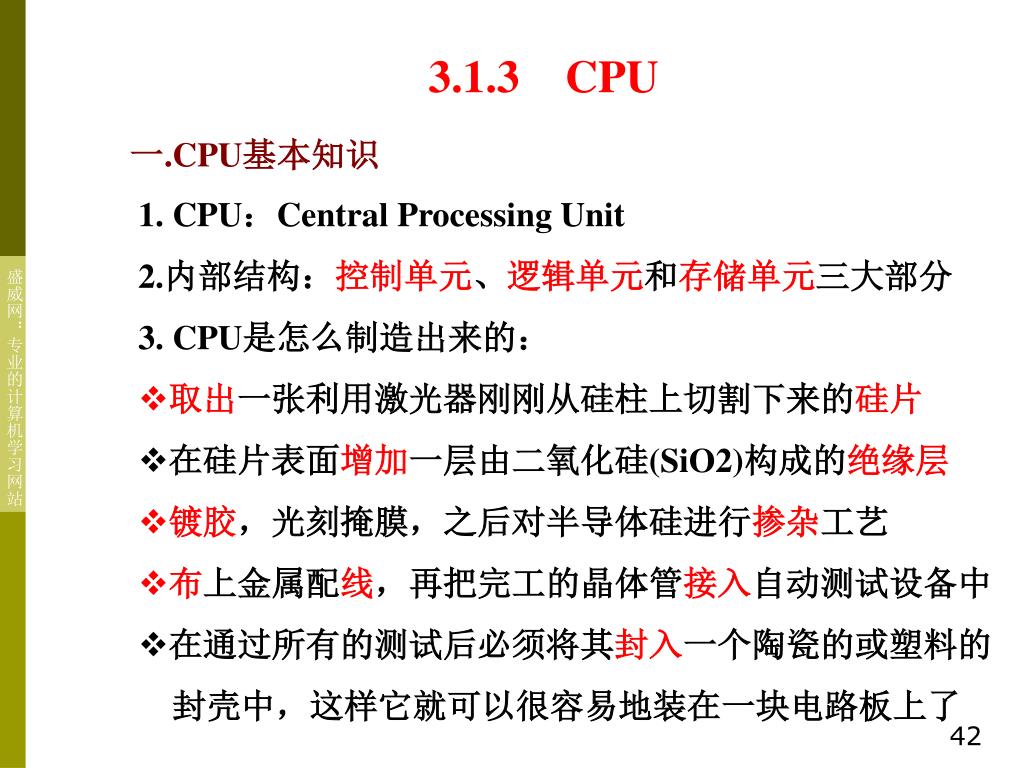

  39. 3.1.3CPU 一.CPU基本知识 • 1. CPU：Central Processing Unit • 2.内部结构：控制单元、逻辑单元和存储单元三大部分 • 3. CPU是怎么制造出来的： • 取出一张利用激光器刚刚从硅柱上切割下来的硅片 • 在硅片表面增加一层由二氧化硅(SiO2)构成的绝缘层 • 镀胶，光刻掩膜，之后对半导体硅进行掺杂工艺 • 布上金属配线，再把完工的晶体管接入自动测试设备中 • 在通过所有的测试后必须将其封入一个陶瓷的或塑料的 　封壳中，这样它就可以很容易地装在一块电路板上了

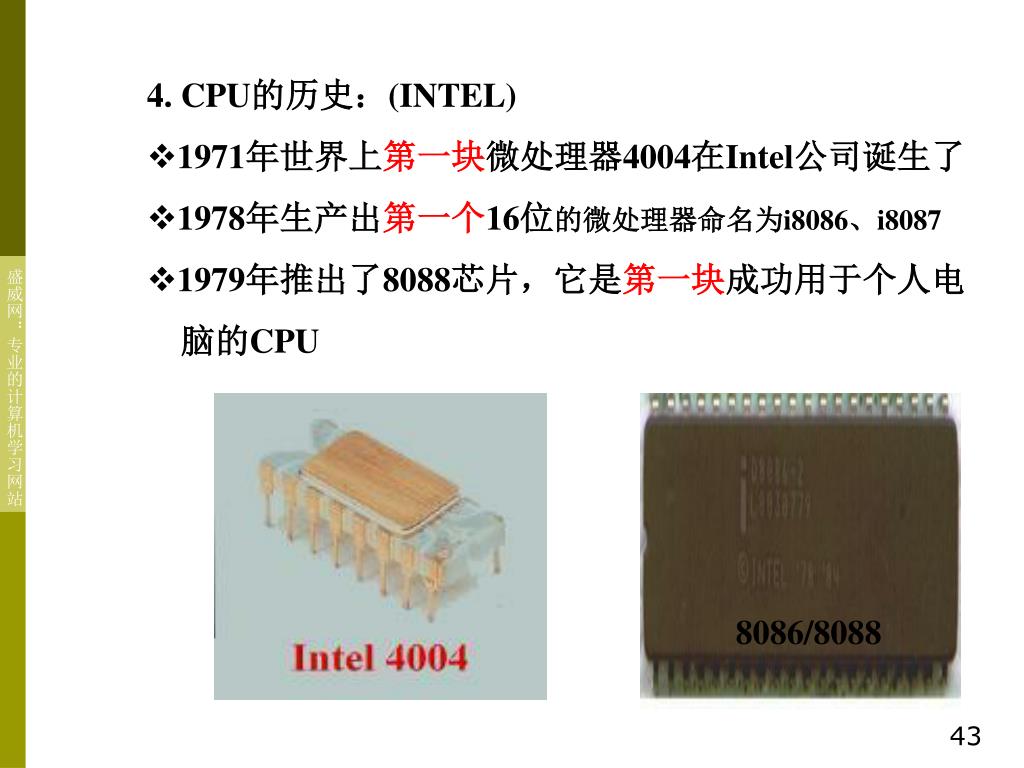

  40. 4. CPU的历史：(INTEL) • 1971年世界上第一块微处理器4004在Intel公司诞生了 • 1978年生产出第一个16位的微处理器命名为i8086、i8087 • 1979年推出了8088芯片，它是第一块成功用于个人电 脑的CPU 8086/8088

  41. 1981年8088芯片首次用于IBM PC机中 • 1982年推出80286芯片 • 1985年推出了80386芯片 • 1989年推出80486芯片 5.分类：

  42. 按制造商：INTEL、AMD、CYRIX、TDT、VIA、RISE • 按结构： • Socket系列CPU：AMD K6-3、Rise mP6、mP6 Ⅱ、 IDT WinChip C6 、AMD K6-2 、Cyrix MⅡ 、　 Cyrix Media GX 、Pentium MMX • Slot系列CPU：Pentium Ⅲ 、AMD K7 、Pentium Ⅱ、 Celeorn（赛扬）、Xeon 、Merced • 按架构： • CISC：占据着PC市场 • RISC：占据着高端服务器的企业级运算市场，HP的PA－8900、SGI的R12000A、SUN Microsystem公司的Ultra SPARC，摩托罗拉和苹果、IBM一起开发了PowerPC G3、G4

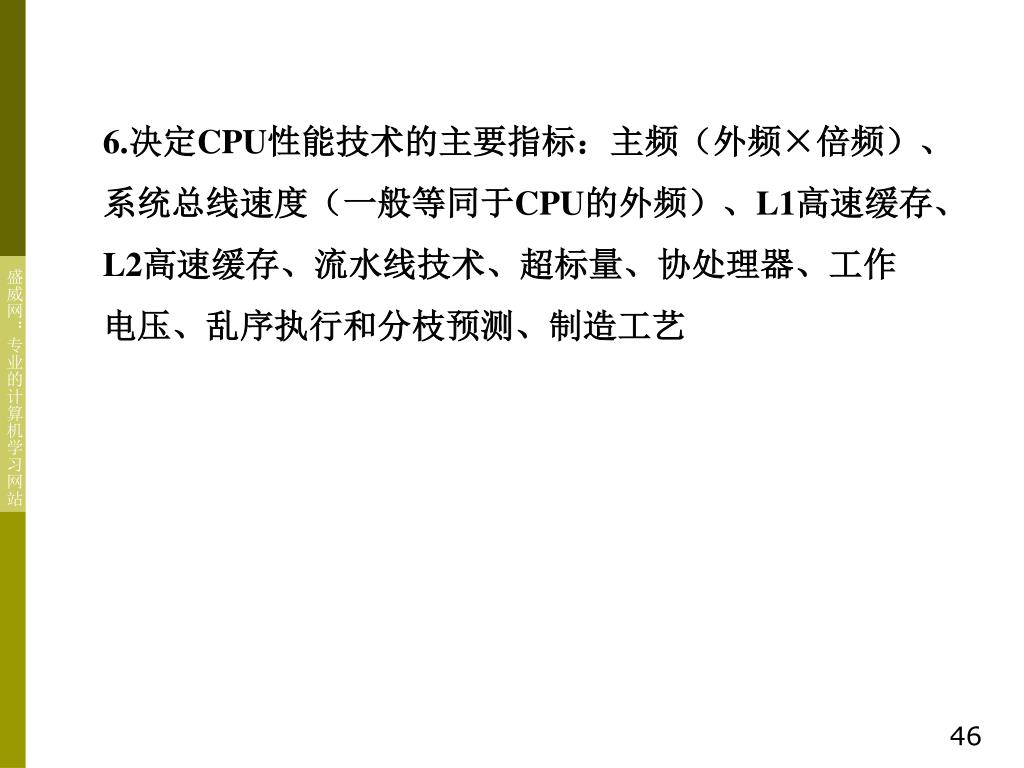

  43. 6.决定CPU性能技术的主要指标：主频（外频×倍频）、6.决定CPU性能技术的主要指标：主频（外频×倍频）、 系统总线速度（一般等同于CPU的外频）、L1高速缓存、 L2高速缓存、流水线技术、超标量、协处理器、工作 电压、乱序执行和分枝预测、制造工艺

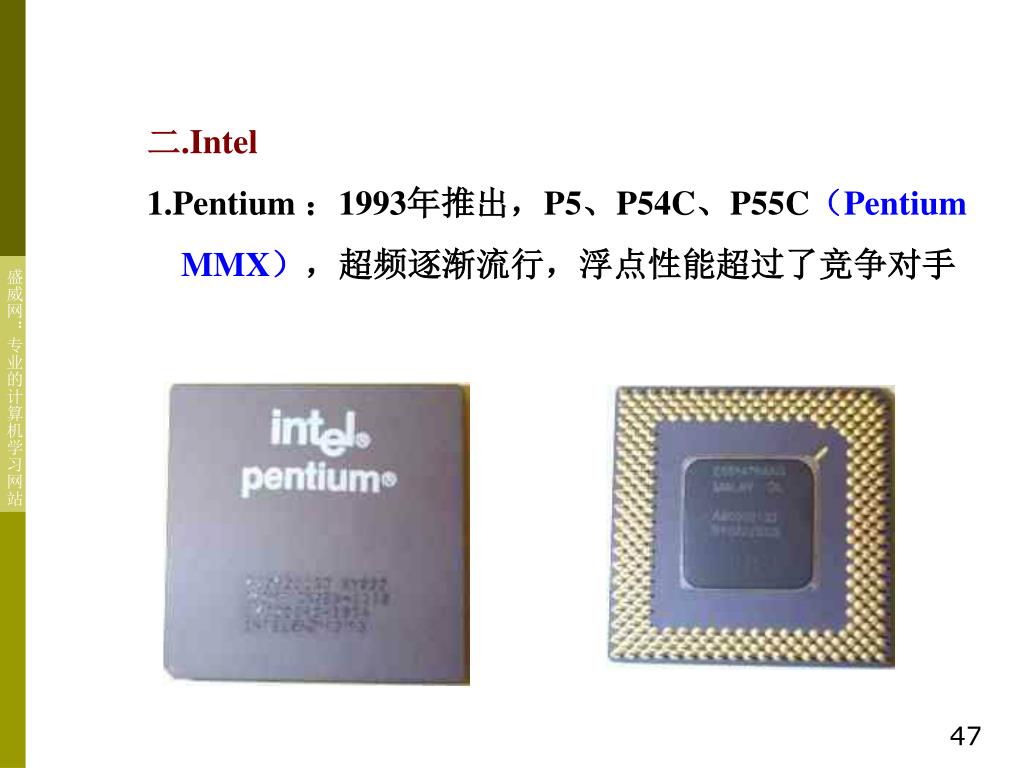

  44. 二.Intel 1.Pentium ：1993年推出，P5、P54C、P55C（Pentium MMX），超频逐渐流行，浮点性能超过了竞争对手

  45. 2. Pentium Pro ：包括有一个256KB的二级缓存芯片、 “动态执行” （预测程序流来调整指令的执行并分析程序的数据流来选择指令执行的最佳顺序）、用于服务器

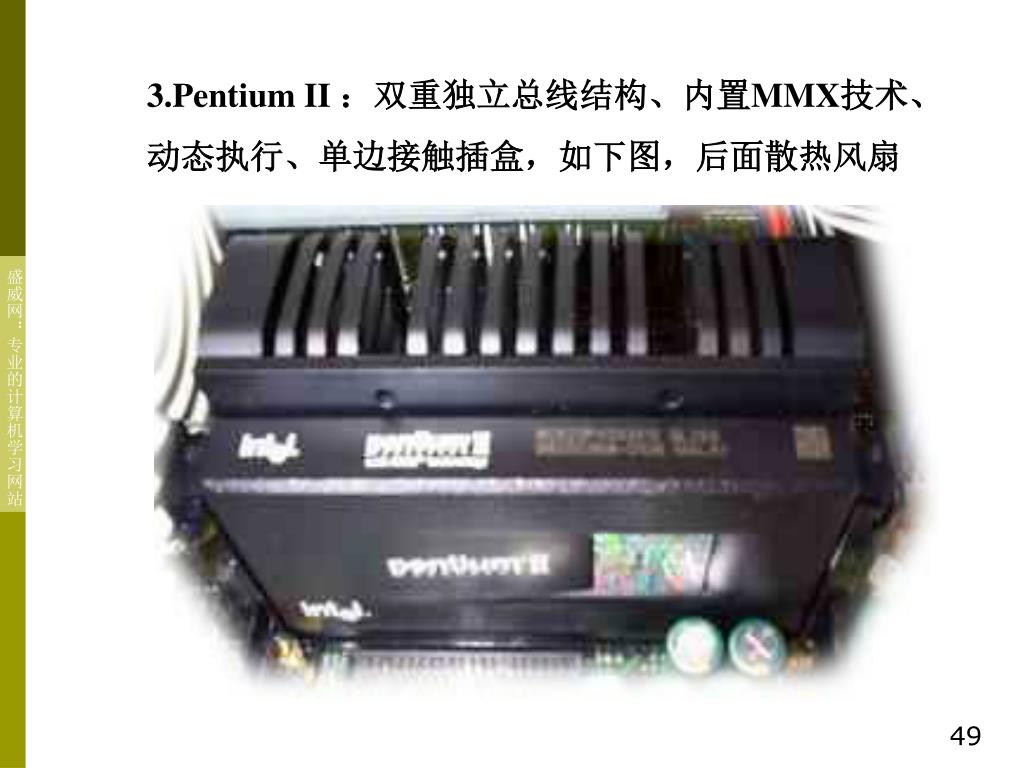

  46. 3.Pentium II ：双重独立总线结构、内置MMX技术、 动态执行、单边接触插盒，如下图，后面散热风扇

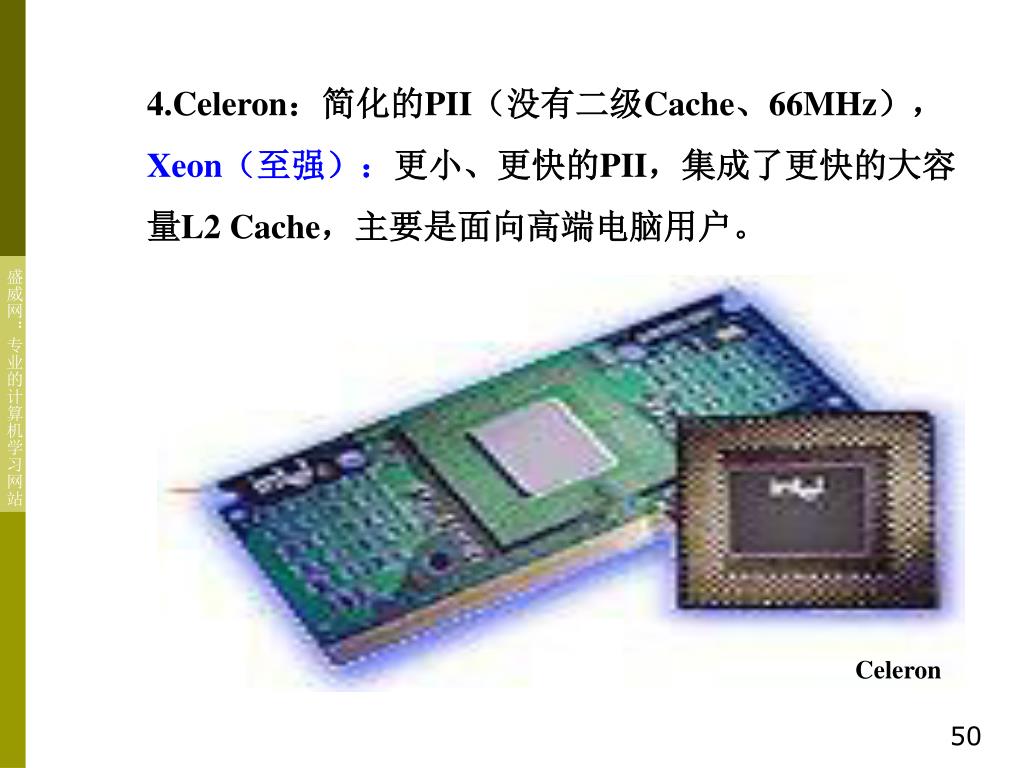

  47. 4.Celeron：简化的PII（没有二级Cache、66MHz）， Xeon（至强）：更小、更快的PII，集成了更快的大容 量L2 Cache，主要是面向高端电脑用户。 Celeron
