Rosenberg 风机技术说明 —— 洛森通风设备 ( 上海 ) 有限公司. 洛森集团公司的特点及 优势 极强的研发能力 优质的设计 先进的检测手段 销售自己生产的产品，保证了产品性能的一致性. 认证标准 1 、 RAL-RLT 德国最高质量协会认证 2 、 G2.5 DIN ISO1940 （德国 动平衡 标准） 、 DIN EN ISO 5801 （德国风机性能标准） 、 DIN 45635 第 38 部分 1986 （德国噪音测试标准） 3 、 RWTUV 德国工程质量认证 4 、 DIN EN ISO 9001 国际质量认证标准（德国质量认证标准）
E N D

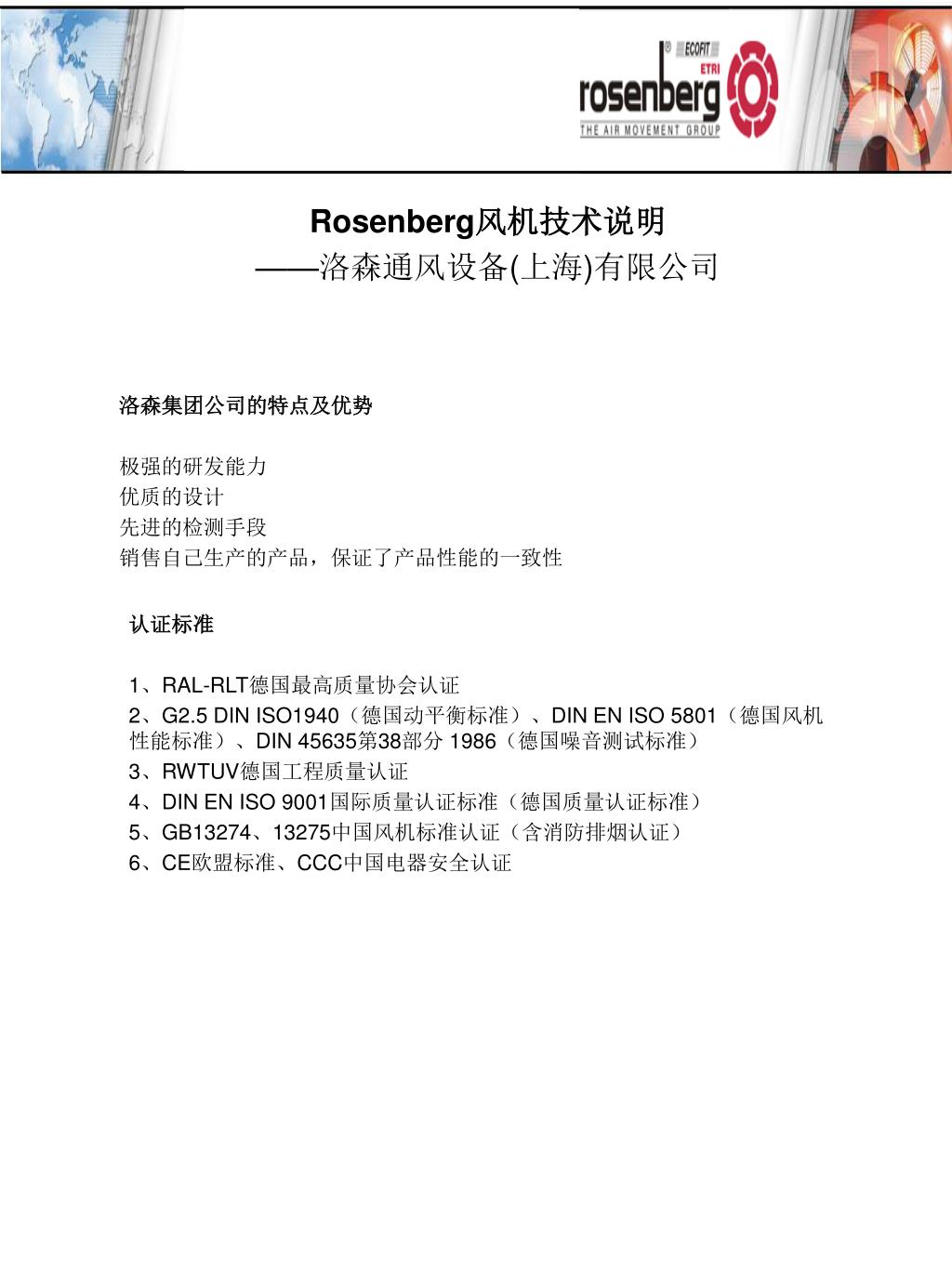

Rosenberg风机技术说明 ——洛森通风设备(上海)有限公司 洛森集团公司的特点及优势 极强的研发能力 优质的设计 先进的检测手段 销售自己生产的产品，保证了产品性能的一致性 认证标准 1、RAL-RLT德国最高质量协会认证 2、G2.5 DIN ISO1940（德国动平衡标准）、DIN EN ISO 5801（德国风机性能标准）、DIN 45635第38部分 1986（德国噪音测试标准） 3、RWTUV德国工程质量认证 4、DIN EN ISO 9001国际质量认证标准（德国质量认证标准） 5、GB13274、13275中国风机标准认证（含消防排烟认证） 6、CE欧盟标准、CCC中国电器安全认证
、外转子马达 Rosenberg有着30余年制造经验的外转子电机专门应用于风机，在国内有生产基地，有充分的零备件库存，保证客户的备件使用。 1、 电机匹配风机传动方式均为直联，以减少运行维护和增加运行可靠性：ROSENBERG外转子电机内有过热保护装置，可以防止电机过载、缺相、电机失速和过高的环境温度而烧毁； 2、为满足在不同季节及负荷运行，达到节能的要求（IE2)：可通过变压、变频、电子调速等多种调速方式实现无级调速；且外转子电机本身具有可调节性，风机可以不用变频器（风机跟据负载大小自动调节输入功率），就可以调节风量； 3、电机寿命长，连续运转30000——50000小时：风机内的气流直接冷却外转子电机，对外转子电机有最佳的冷却效果；所有马达均用SKF轴承，保证了产品的先进性和一致性，且免维护；采用进口宽温油脂，保证了马达能在各种恶劣工况下的工作稳定性；H级漆包线，德国进口专用绝缘纸，使马达具有极高的绝缘等级（F级）和防护等级（IP54）； 4、外转子电机具有卓越的可调节性：电压调速范围为0～100％，变频范围0~100%； 5、外转子电机和风机叶轮直接连接，整个风机占用空间少，结构紧凑，安装方便； 6、外转子电机具有极低的启动电流，一般为额定电流的2～3倍，而普通电机为5～7倍；

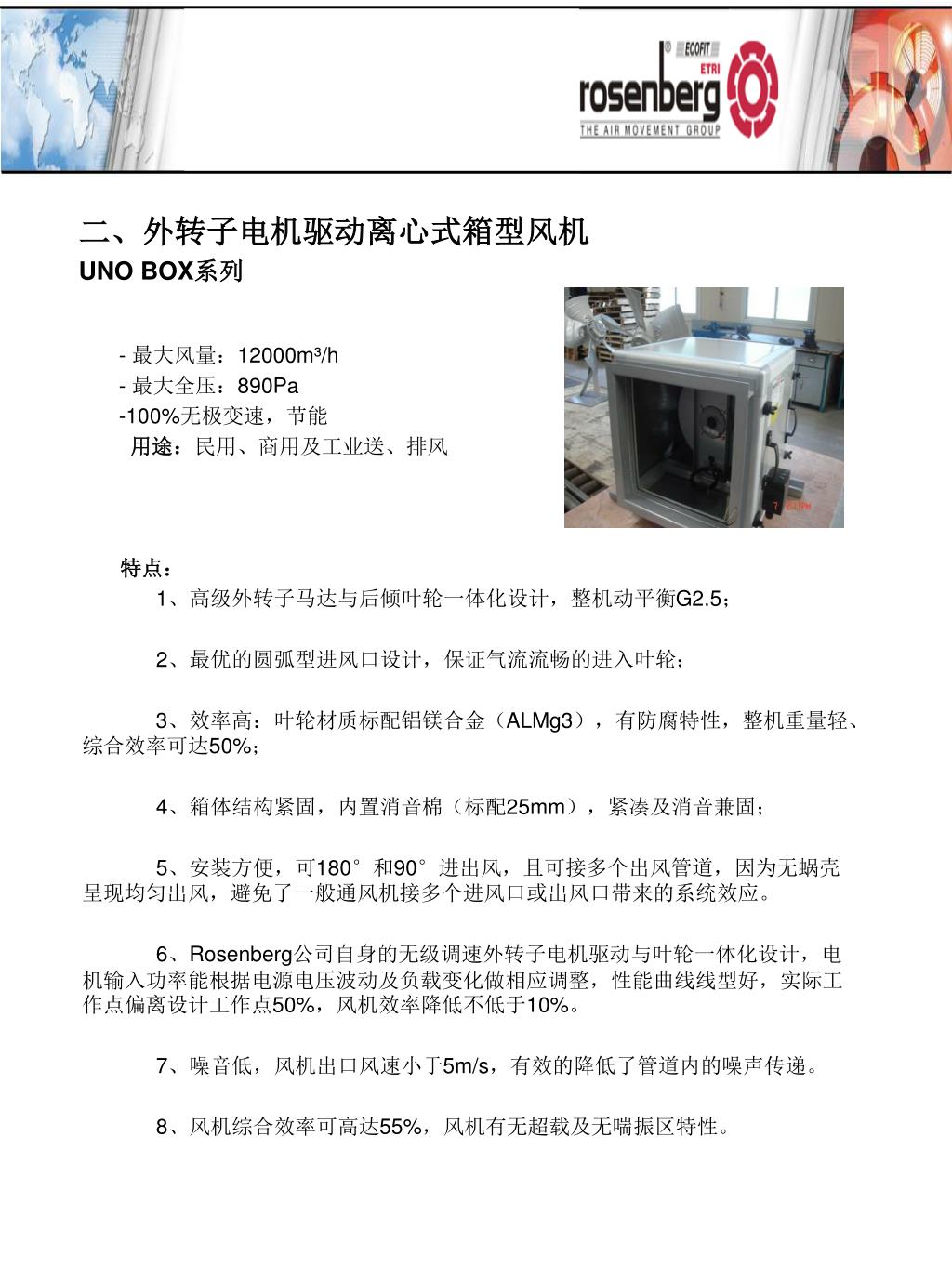

二、外转子电机驱动离心式箱型风机 UNO BOX系列 - 最大风量：12000m³/h - 最大全压：890Pa -100%无极变速，节能 用途：民用、商用及工业送、排风 特点： 1、高级外转子马达与后倾叶轮一体化设计，整机动平衡G2.5； 2、最优的圆弧型进风口设计，保证气流流畅的进入叶轮； 3、效率高：叶轮材质标配铝镁合金（ALMg3），有防腐特性，整机重量轻、综合效率可达50%； 4、箱体结构紧固，内置消音棉（标配25mm），紧凑及消音兼固； 5、安装方便，可180°和90°进出风，且可接多个出风管道，因为无蜗壳呈现均匀出风，避免了一般通风机接多个进风口或出风口带来的系统效应。 6、Rosenberg公司自身的无级调速外转子电机驱动与叶轮一体化设计，电机输入功率能根据电源电压波动及负载变化做相应调整，性能曲线线型好，实际工作点偏离设计工作点50%，风机效率降低不低于10%。 7、噪音低，风机出口风速小于5m/s，有效的降低了管道内的噪声传递。 8、风机综合效率可高达55%，风机有无超载及无喘振区特性。
三、管道风机 KH矩形系列、 圆形管道风机R系列 适用于矩形、圆形风道输送增压系统 - 矩形管道尺寸150*400mm至500*900mm - 最大风量：10000m3/h；最大风压：1300Pa - 圆形管道尺寸125-400mm - 最大风量：2600m3/h；最大风压：450Pa - 100%无级调速、节能 特点： 1、高级外转子马达与后倾叶轮一体化设计，整机动平衡G2.5； 2、最优的圆弧型进风口设计，保证气流流畅的进入叶轮； 3、效率高：叶轮材质标配铝镁合金（ALMg3），有防腐特性，整机重量轻、综合效率可达50%； 4、风机呈扁平或圆形设计，极大节省了空间； 5、安装方便、清洗维护简单。 6、Rosenberg公司自身的无级调速外转子电机驱动与叶轮一体化设计，电机输入功率能根据电源电压波动及负载变化做相应调整，性能曲线线型好，实际工作点偏离设计工作点50%，风机效率降低不低于10%。 7、风机综合效率可高达55%，风机有无超载及无喘振区特性。

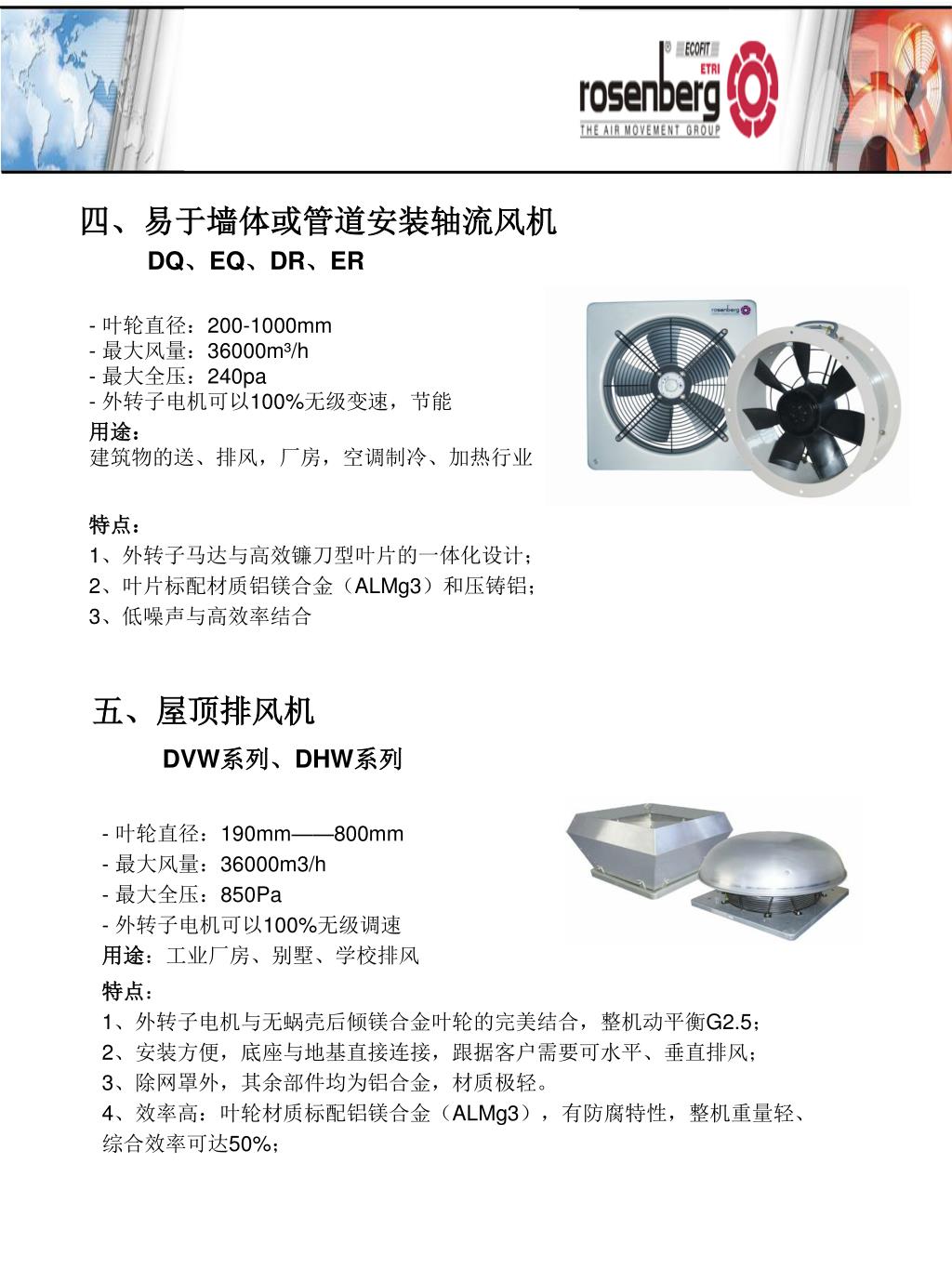

四、易于墙体或管道安装轴流风机 DQ、EQ、DR、ER - 叶轮直径：200-1000mm- 最大风量：36000m³/h- 最大全压：240pa- 外转子电机可以100%无级变速，节能 用途：建筑物的送、排风，厂房，空调制冷、加热行业 特点： 1、外转子马达与高效镰刀型叶片的一体化设计； 2、叶片标配材质铝镁合金（ALMg3）和压铸铝； 3、低噪声与高效率结合 五、屋顶排风机 DVW系列、DHW系列 - 叶轮直径：190mm——800mm - 最大风量：36000m3/h - 最大全压：850Pa - 外转子电机可以100%无级调速 用途：工业厂房、别墅、学校排风 特点： 1、外转子电机与无蜗壳后倾镁合金叶轮的完美结合，整机动平衡G2.5； 2、安装方便，底座与地基直接连接，跟据客户需要可水平、垂直排风； 3、除网罩外，其余部件均为铝合金，材质极轻。 4、效率高：叶轮材质标配铝镁合金（ALMg3），有防腐特性，整机重量轻、 综合效率可达50%；

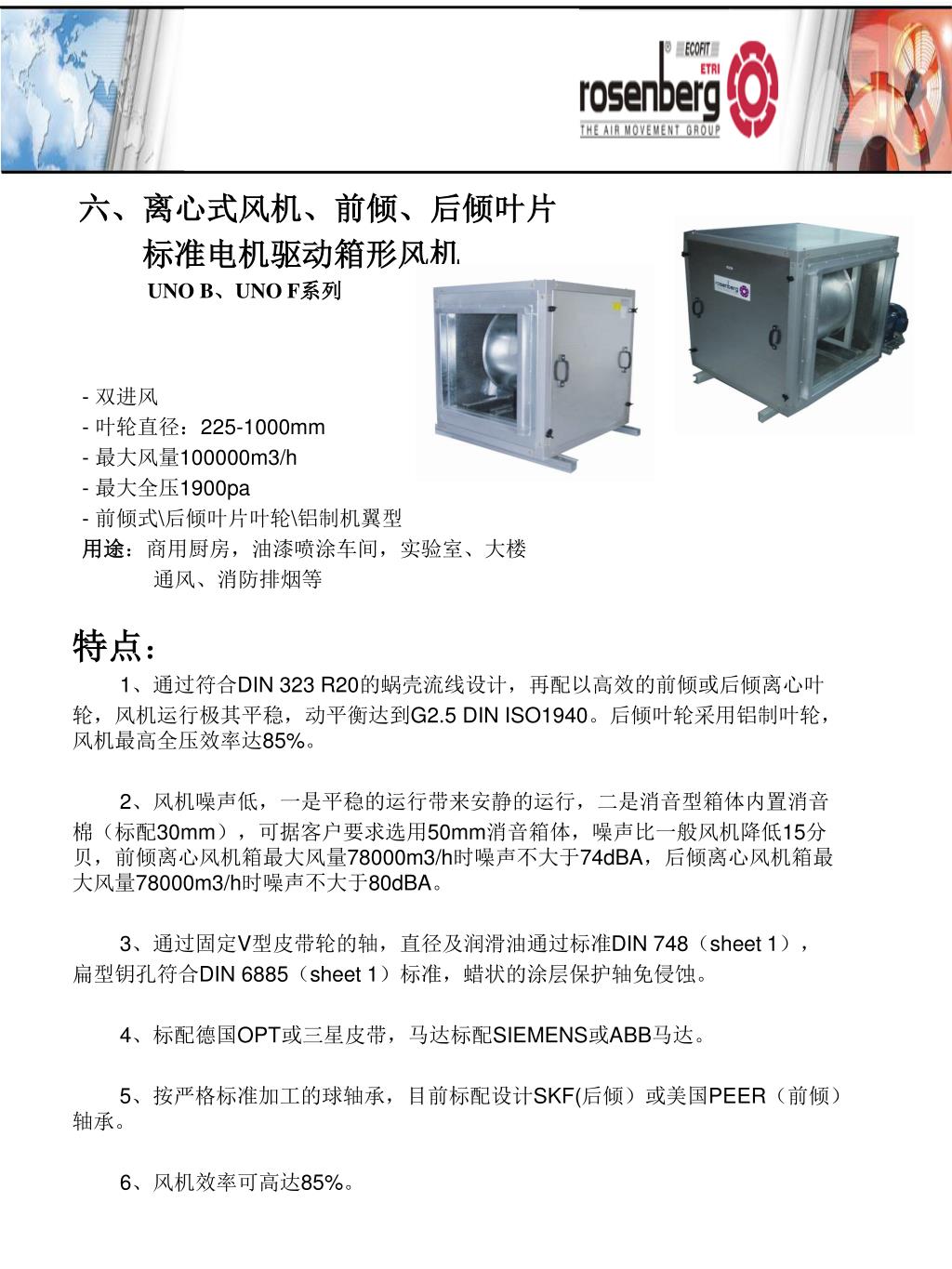

六、离心式风机、前倾、后倾叶片 标准电机驱动箱形风机 UNO B、UNO F系列 - 双进风 - 叶轮直径：225-1000mm - 最大风量100000m3/h - 最大全压1900pa - 前倾式\后倾叶片叶轮\铝制机翼型 用途：商用厨房，油漆喷涂车间，实验室、大楼 通风、消防排烟等 特点： 1、通过符合DIN 323 R20的蜗壳流线设计，再配以高效的前倾或后倾离心叶 轮，风机运行极其平稳，动平衡达到G2.5 DIN ISO1940。后倾叶轮采用铝制叶轮，风机最高全压效率达85%。 2、风机噪声低，一是平稳的运行带来安静的运行，二是消音型箱体内置消音 棉（标配30mm），可据客户要求选用50mm消音箱体，噪声比一般风机降低15分贝，前倾离心风机箱最大风量78000m3/h时噪声不大于74dBA，后倾离心风机箱最大风量78000m3/h时噪声不大于80dBA。 3、通过固定V型皮带轮的轴，直径及润滑油通过标准DIN 748（sheet 1）， 扁型钥孔符合DIN 6885（sheet 1）标准，蜡状的涂层保护轴免侵蚀。 4、标配德国OPT或三星皮带，马达标配SIEMENS或ABB马达。 5、按严格标准加工的球轴承，目前标配设计SKF(后倾）或美国PEER（前倾）轴承。 6、风机效率可高达85%。
七、标准电机直接驱动离心风机箱 UNO DKNB系列 - 叶轮直径：225-1000mm - 最大风量55000m3/h - 最大全压2000pa 用途：民用、商用及工业送、排风 特点： 1、效率高：叶轮材质标配铝镁合金（ALMg3），有防腐特性，整机重量轻、风机效率达75%以上；铝制机翼型叶片最高效率80%以上。 2、标配SIEMENS或ABB马达。 3、最优的圆弧型进风口设计，保证气流流畅的进入叶轮； 4、箱体结构紧固，内置消音棉(标配25mm)，紧凑及消音兼固； 5、安装方便，可180°和90°进出风，且可接多个出风管道，因为无蜗壳呈现均匀出风，避免了一般通风机接多个进风口或出风口带来的系统效应。 6、噪音低，风机出口风速小于5m/s，有效的降低了系统。 八、AND系列轴流风机 - 最大风量：75000m3/h - 最大全压：830pa 用途：风量、风压调节范围大，通常应用于风量要求， 通排风系统，消防排烟等。 特点：1、可调角度叶片，标配压铸铝叶片 2、标配马达SIEMENS或ABB 3、筒体采用3~5mm热轧镀喷塑 4、动平衡G4.0
