  1. Fonction : Le redressement Redressement TS

  2. Sommaire • Fonction • Composant utilisé • Mono alternance : Montage • Mono alternance : Fonctionnement • Mono alternance : Valeurs moyenne et efficace • Mono alternance : Contraintes sur la diode • Bi alternance • Bi alternance : Montage • Bi alternance :Fonctionnement • Bi alternance :Valeurs moyenne et efficace • Bi alternance : Contraintes sur les diodes • Sur charge capacitive • Redressement sans seuil Redressement TS

  3. MONO-ALTERNANCE BI-ALTERNANCE Fonction FONCTION REDRESSEMENT Redressement TS

  4. Composant utilisé Composant de base : La diode Redressement TS

  5. VMAX Positif T Négatif Mono-alternance : Montage D Id Vch Rch Ve ve(t) t Redressement TS

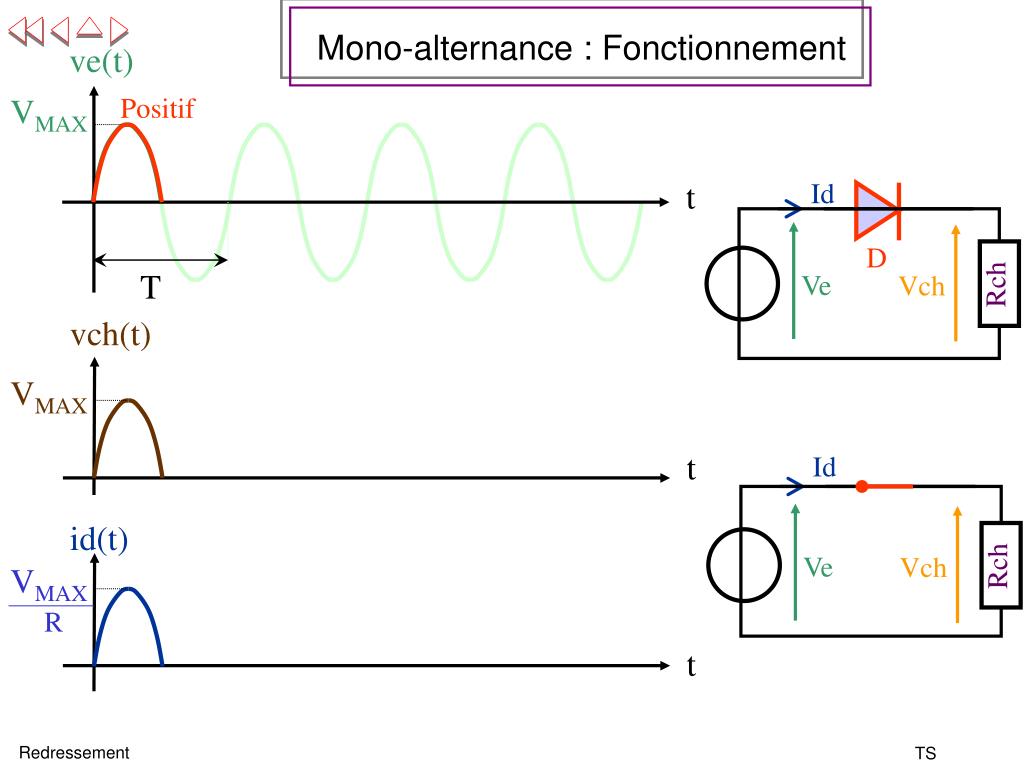

  6. VMAX Id Rch Ve Vch VMAX R ve(t) Mono-alternance : Fonctionnement VMAX Positif t Id D T Rch Ve Vch vch(t) t id(t) t Redressement TS

  7. VMAX Id Rch Ve Vch VMAX R ve(t) Mono-alternance : Fonctionnement VMAX t Id D T Rch Ve Vch Négatif vch(t) t id(t) t Redressement TS

  8. VF VMAX - VF VMAX VMAX R (VMAX - VF) R ve(t) Mono-alternance : Fonctionnement VMAX t Id D T Rch Ve Vch vch(t) t id(t) t Redressement TS

  9. id(t) Mono-alternance : Contraintes sur les diodes Vd Id t D vd(t) Rch Ve Vch t Redressement TS

  10. Bi-alternance ? Redressement TS

  11. Grâce au pont de diodes D1 D2 D3 D4 Bi-alternance :Montage Vch Rch Ve Redressement TS

  12. Grâce au pont de diodes D1 D2 D3 D4 Bi-alternance :Montage Vch Rch Ve Redressement TS

  13. Grâce au pont de diodes D1 D2 D3 D4 Bi-alternance :Montage Vch Rch Ve Redressement TS

  14. Grâce au pont de diodes D1 D2 D3 D4 Bi-alternance :Montage Vch Rch Ve Redressement TS

  15. D1 D2 D3 D4 Bi-alternance :Montage Grâce au pont de diodes Vch Rch Ve Redressement TS

  16. Vch Rch Ve D1 D2 D3 D4 Bi-alternance :Montage Grâce au pont de diodes Redressement TS

  17. VF Rch Vch Ve VF ve(t) Bi-alternance : Fonctionnement VMAX Positif D1 D2 Rch Vch Ve D3 D4 vch(t) VMAX t Redressement TS

  18. VF Rch Vch Ve VF ve(t) Bi-alternance : Fonctionnement VMAX D1 D2 Rch Vch Ve D3 D4 vch(t) Négatif VMAX t Redressement TS

  19. 2.VF Il faut tenir compte des tensions de seuil des diodes ve(t) Bi-alternance : Fonctionnement VMAX vch(t) VMAX t Redressement TS

  20. 25V 10µ FONCTION FILTRAGE 25V 10µ Réalisation grâce au : Sur charge capacitive FONCTION REDRESSEMENT Que ce soit en mono-alternance, ou en bi-alternanace, la tension aux bornes de la charge n’est pas vraiment constante ! Redressement TS

  21. 25V 10µ Sur charge capacitive D1 D2 D + + Vch Vch Rch Ve Rch Ve D3 D4 Redressement TS

  22. 25V 10µ D Sur charge capacitive C se charge Vch = Ve D passante + Vch Rch Ve vch(t) t Redressement TS

  23. 25V 10µ D Sur charge capacitive Vch > Ve C se décharge par la charge D bloquée. + Vch Rch Ve vch(t) t Redressement TS

  24. 25V 10µ <VCH> Vch D Sur charge capacitive + Vch Rch Ve vch(t) t Redressement TS

  25. 25V 10µ <VCH> Vch vch(t) Sur charge capacitive t Redressement TS

  26. 25V 10µ 25V 0.1µ A vérifier 25V 1µ 25V 10µ A vérifier Sur charge capacitive Redressement TS

  27. 25V 10µ 25V 0.1µ <VCH> 25V 1µ 25V 10µ Vch Sur charge capacitive vch(t) t <VCH> Vch vch(t) t <VCH> Vch vch(t) t Redressement TS
