Daftar Materi Modul 6

Generalisasi Diagram Interaksi

Disain Kolom

Struktur Beton Bertulang II

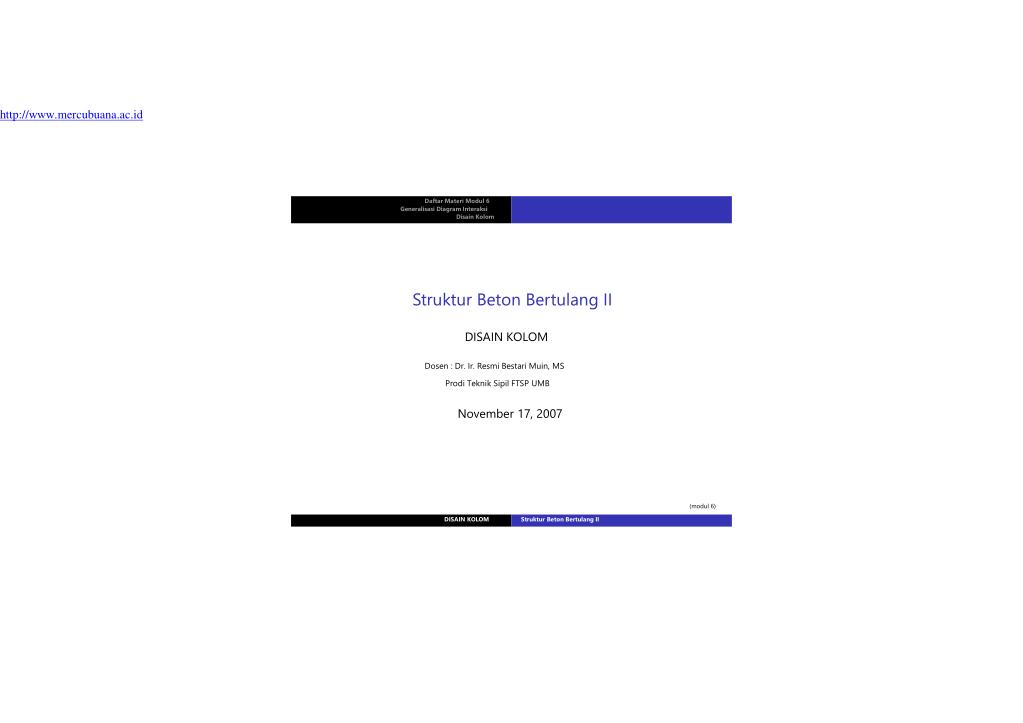

DISAIN KOLOM

Dosen : Dr. Ir. Resmi Bestari Muin, MS

Prodi Teknik Sipil FTSP UMB

November 17, 2007

(modul 6)

DISAIN KOLOM

Struktur Beton Bertulang II


http://www.mercubuana.ac.id

Daftar Materi Modul 6

Generalisasi Diagram Interaksi

Disain Kolom

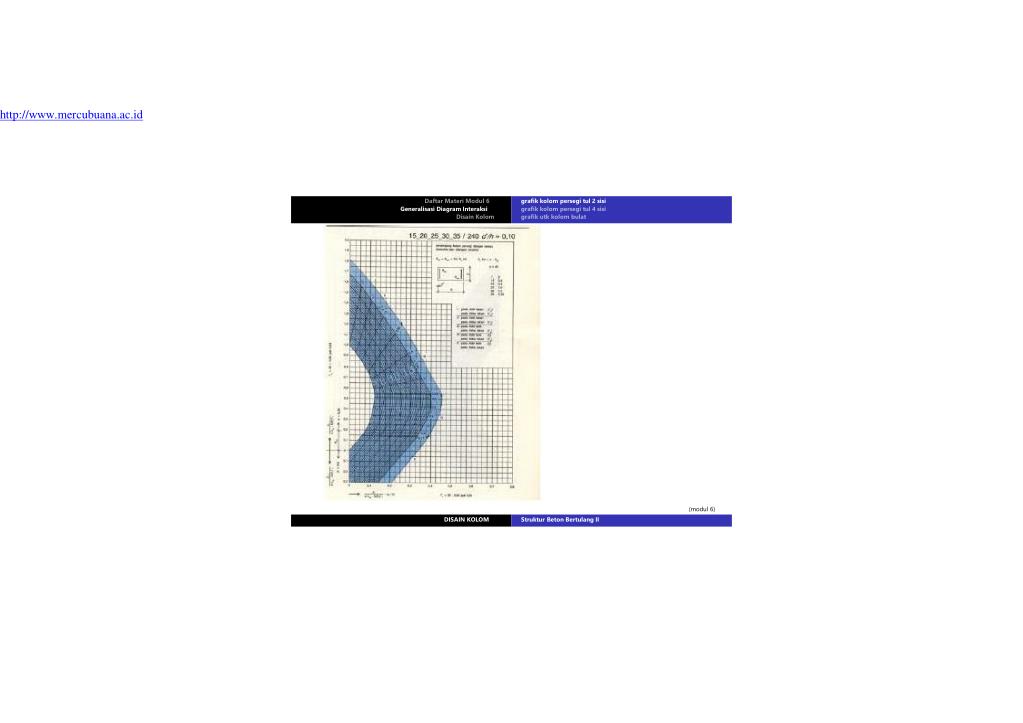

grafik kolom persegi tul 2 sisi

grafik kolom persegi tul 4 sisi

grafik utk kolom bulat

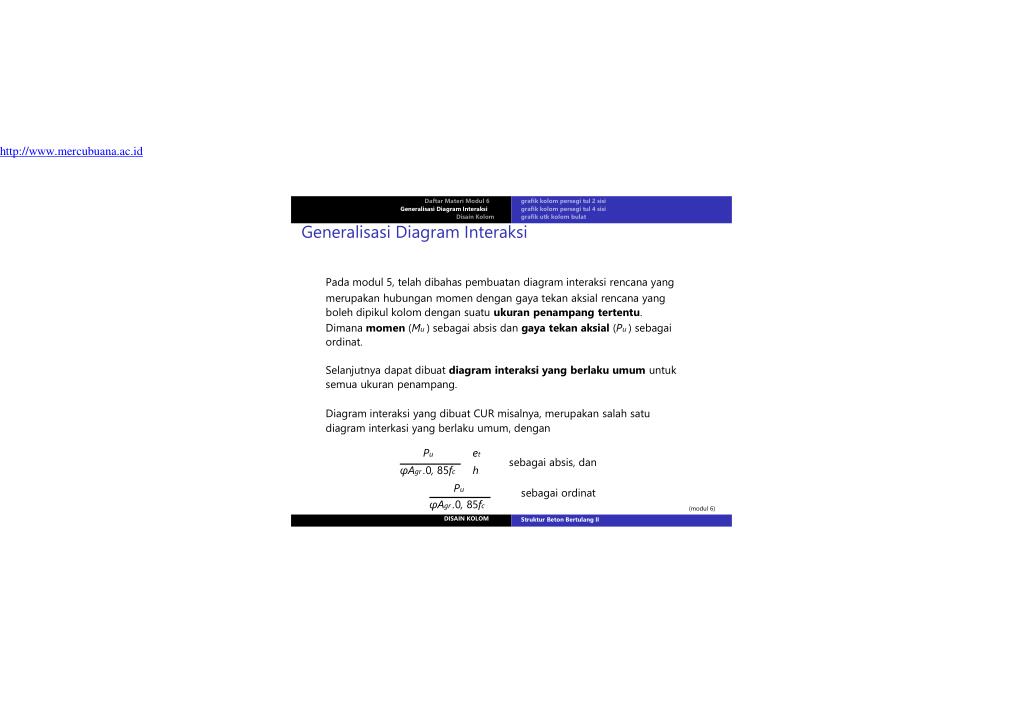

Generalisasi Diagram Interaksi

Pada modul 5, telah dibahas pembuatan diagram interaksi rencana yang

merupakan hubungan momen dengan gaya tekan aksial rencana yang

boleh dipikul kolom dengan suatu ukuran penampang tertentu.

Dimana momen (Mu ) sebagai absis dan gaya tekan aksial (Pu ) sebagai

ordinat.

Selanjutnya dapat dibuat diagram interaksi yang berlaku umum untuk

semua ukuran penampang.

Diagram interaksi yang dibuat CUR misalnya, merupakan salah satu

diagram interkasi yang berlaku umum, dengan

Pu

φAgr .0, 85fc

et

h

sebagai absis, dan

Pu

φAgr .0, 85fc

DISAIN KOLOM

sebagai ordinat

Struktur Beton Bertulang II

(modul 6)


http://www.mercubuana.ac.id

Daftar Materi Modul 6

Generalisasi Diagram Interaksi

Disain Kolom

DISAIN KOLOM

grafik kolom persegi tul 2 sisi

grafik kolom persegi tul 4 sisi

grafik utk kolom bulat

Struktur Beton Bertulang II

(modul 6)
