Неклассические решения в газопереработке.

1. Неклассические решения в газопереработке. Примеры мембранных решений. • Болдырев Михаил Менеджер по продажам. Департамент газовых проектов.

2. Общие сведения о компании Премиум Инжиниринг – инжиниринговая компания полногоцикла, работающая в области компримирования природного, попутного нефтяного и технологических газов, подготовки и переработки природного и попутного нефтяного газов, воздухоразделения, а также электроэнергетики. EPC-Контрактор Оказывающий интегрированные инженерные услуги, включая: • Проектирование • Изготовление оборудования • Логистику • Проектный менеджмент • Строительно-монтажные и пуско-наладочные работы • Послепродажный сервис. Основные рынки: Россия, страны СНГ, Латинская Америка, Ближний Восток

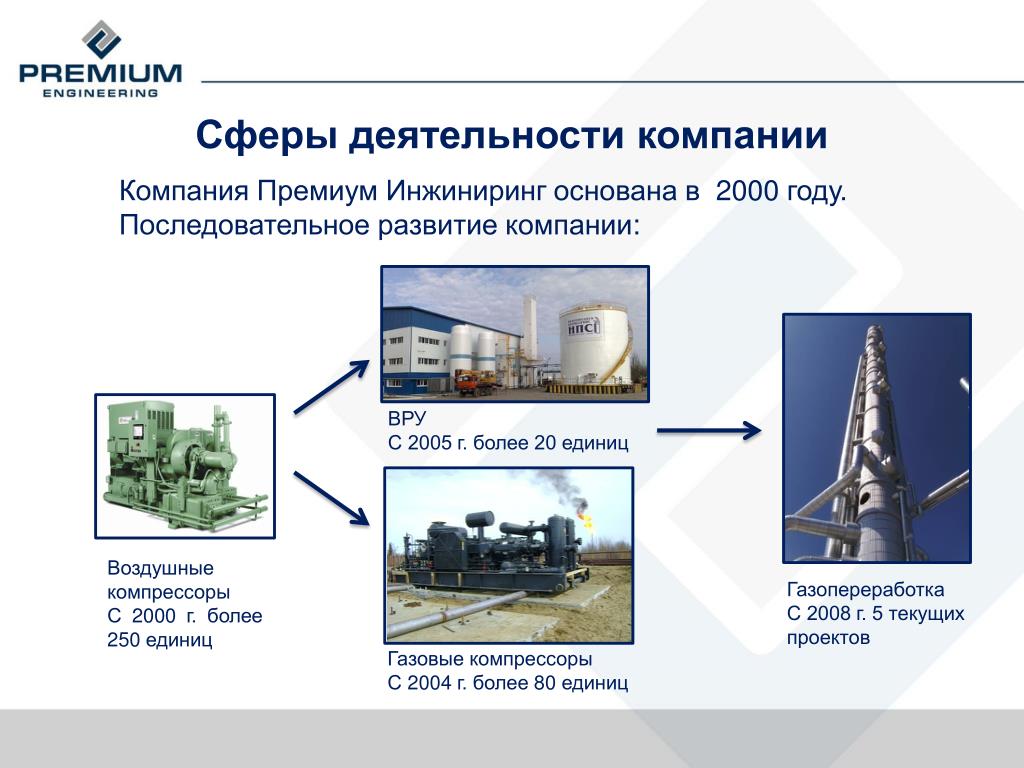

3. Сферы деятельности компании Компания Премиум Инжиниринг основана в 2000 году. Последовательное развитие компании: ВРУ С 2005 г. более 20 единиц Воздушные компрессоры С 2000 г. более 250единиц Газопереработка С 2008 г. 5 текущих проектов Газовые компрессоры С 2004 г. более 80 единиц

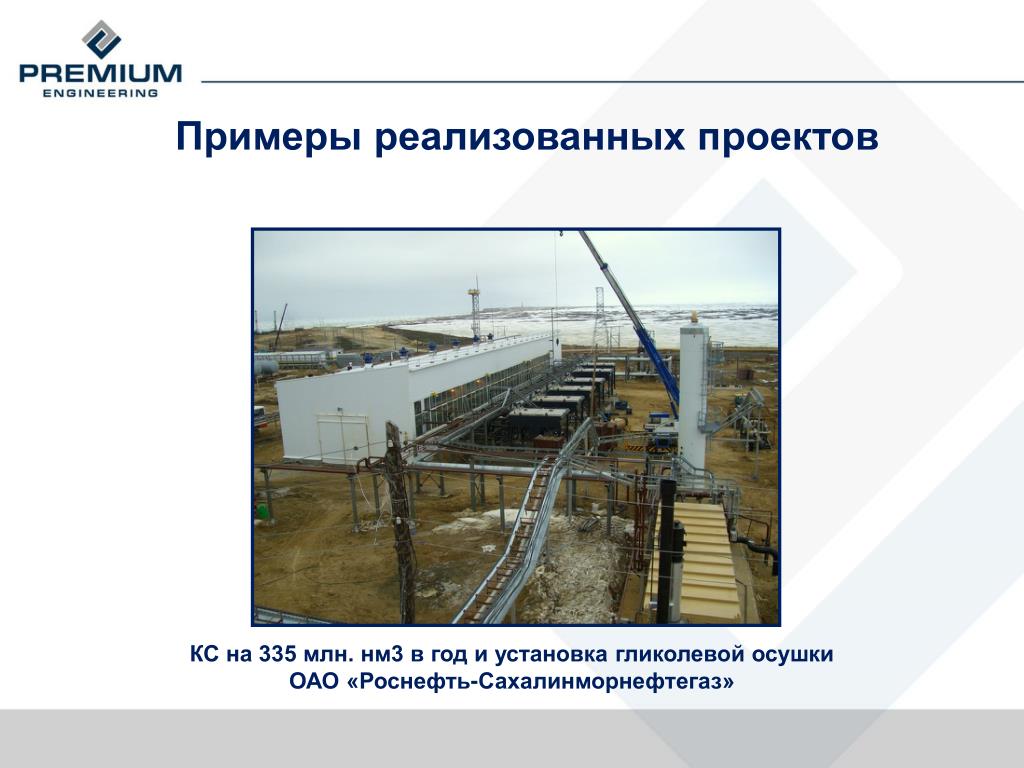

4. Примеры реализованных проектов КС на 335 млн. нм3 в год и установка гликолевой осушки ОАО «Роснефть-Сахалинморнефтегаз»

5. Примеры реализованных проектов Установка извлечения этана и удаления азота на Миннибаевском ГПЗ ОАО «Татнефть»

6. Примеры реализованных проектов УКПГ с получением СПБТ на 120 млн. нм3 в год м. Кенлык, Казахстан

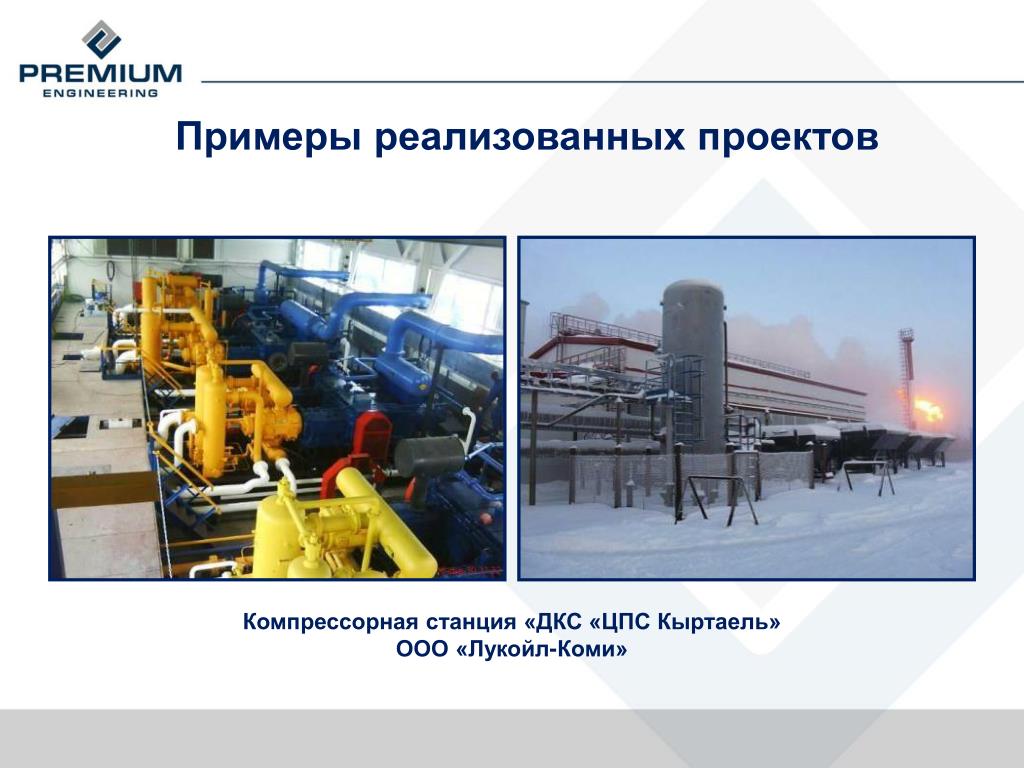

7. Примеры реализованных проектов Компрессорная станция «ДКС «ЦПС Кыртаель» ООО «Лукойл-Коми»

8. Классическая схема переработки газа

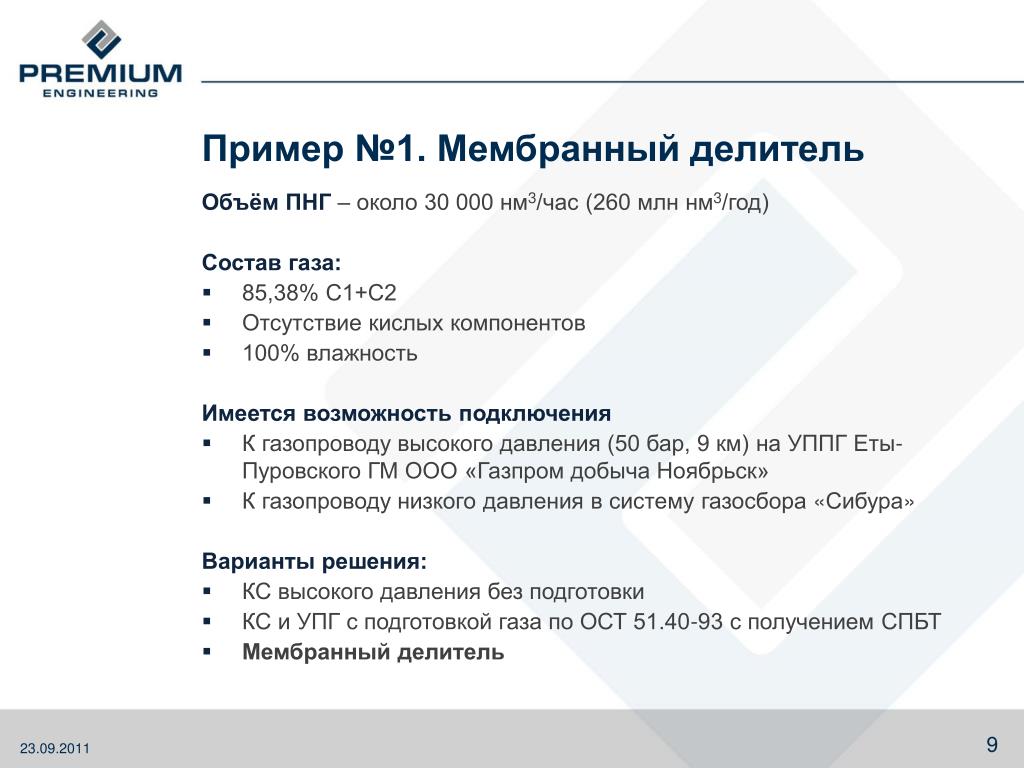

9. Объём ПНГ– около 30 000 нм3/час (260 млн нм3/год) Состав газа: 85,38% С1+С2 Отсутствие кислых компонентов 100% влажность Имеется возможность подключения К газопроводу высокого давления (50 бар, 9 км) на УППГ Еты-Пуровского ГМ ООО «Газпром добыча Ноябрьск» К газопроводу низкого давления в систему газосбора «Сибура» Варианты решения: КС высокого давления без подготовки КС и УПГ с подготовкой газа по ОСТ 51.40-93 с получением СПБТ Мембранный делитель Пример №1. Мембранный делитель

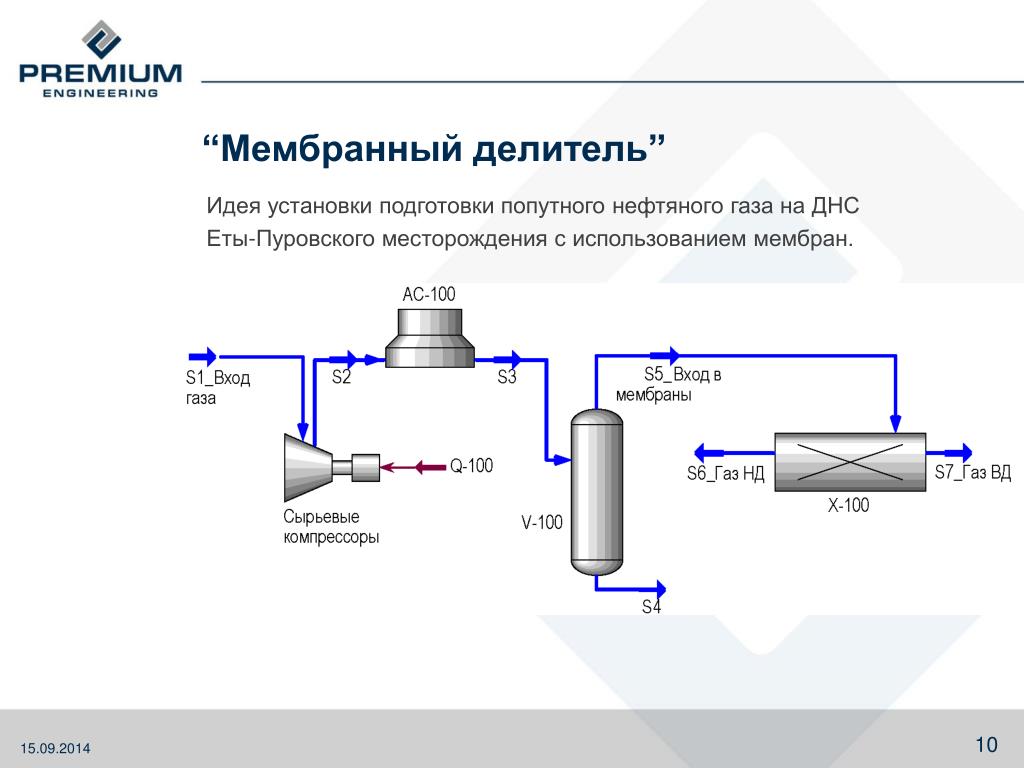

10. “Мембранный делитель” Идея установки подготовки попутного нефтяного газа на ДНС Еты-Пуровского месторождения с использованием мембран.

11. Материальный баланс

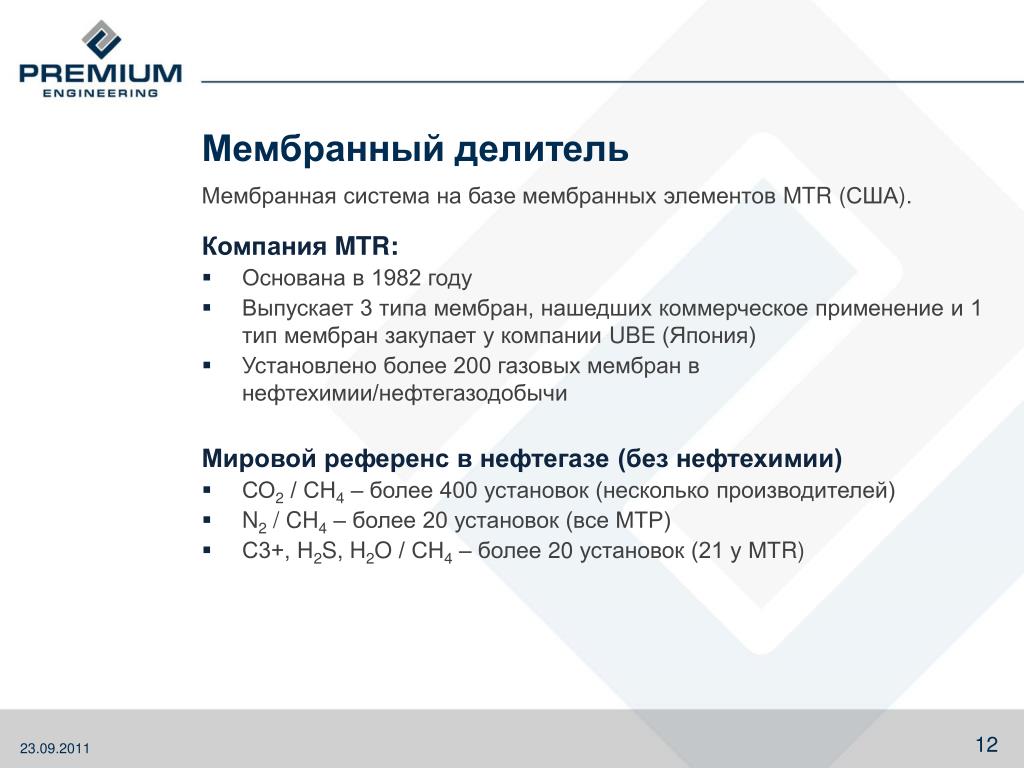

12. Компания MTR: Основана в 1982 году Выпускает 3 типа мембран, нашедших коммерческое применение и 1 тип мембран закупает у компании UBE (Япония) Установлено более 200 газовых мембран в нефтехимии/нефтегазодобычи Мировой референс в нефтегазе (без нефтехимии) СО2 / СН4 – более 400 установок (несколько производителей) N2 / CH4 – более 20 установок (все МТР) С3+, Н2S, H2O / СН4 – более 20 установок (21 у МТR) Мембранный делитель Мембранная система на базе мембранных элементов MTR (США).

13. Примеры мембранных систем

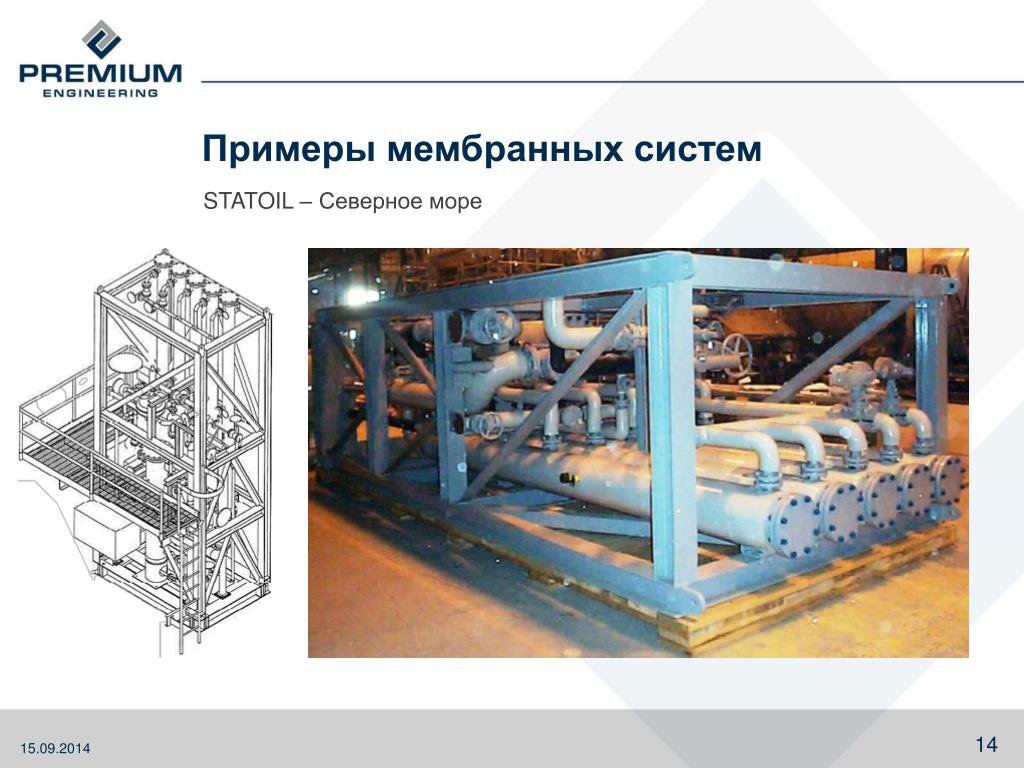

14. Примеры мембранных систем STATOIL – Северное море

15. Примеры мембранных систем Канада

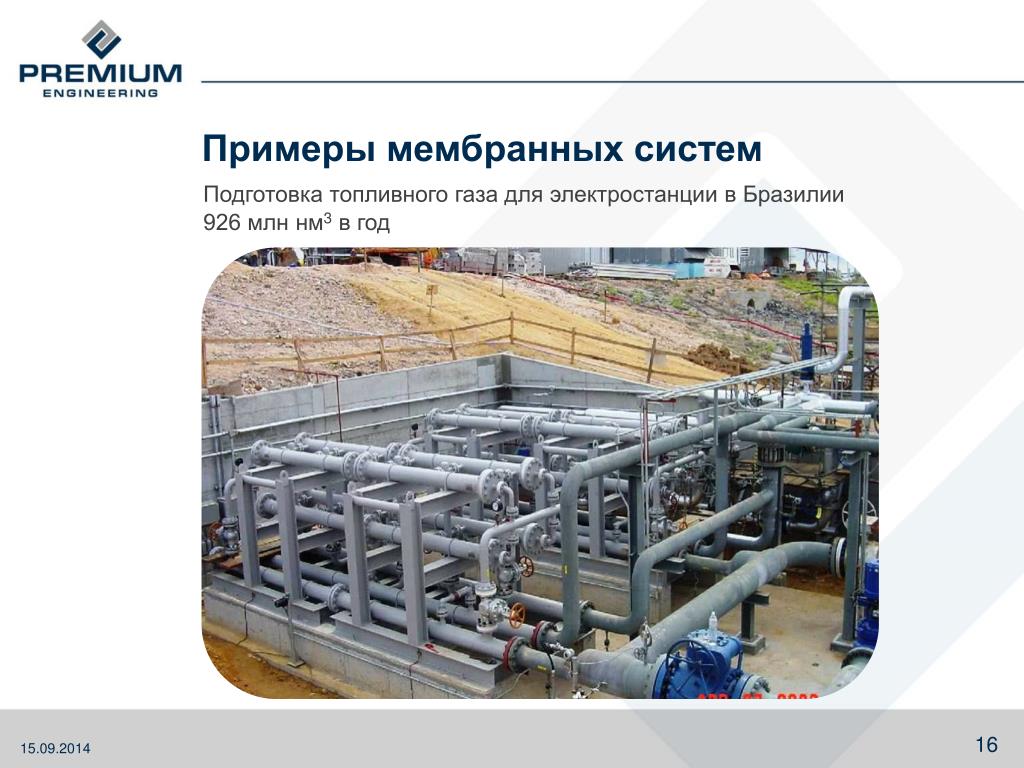

16. Примеры мембранных систем Подготовка топливного газа для электростанции в Бразилии 926 млн нм3 в год

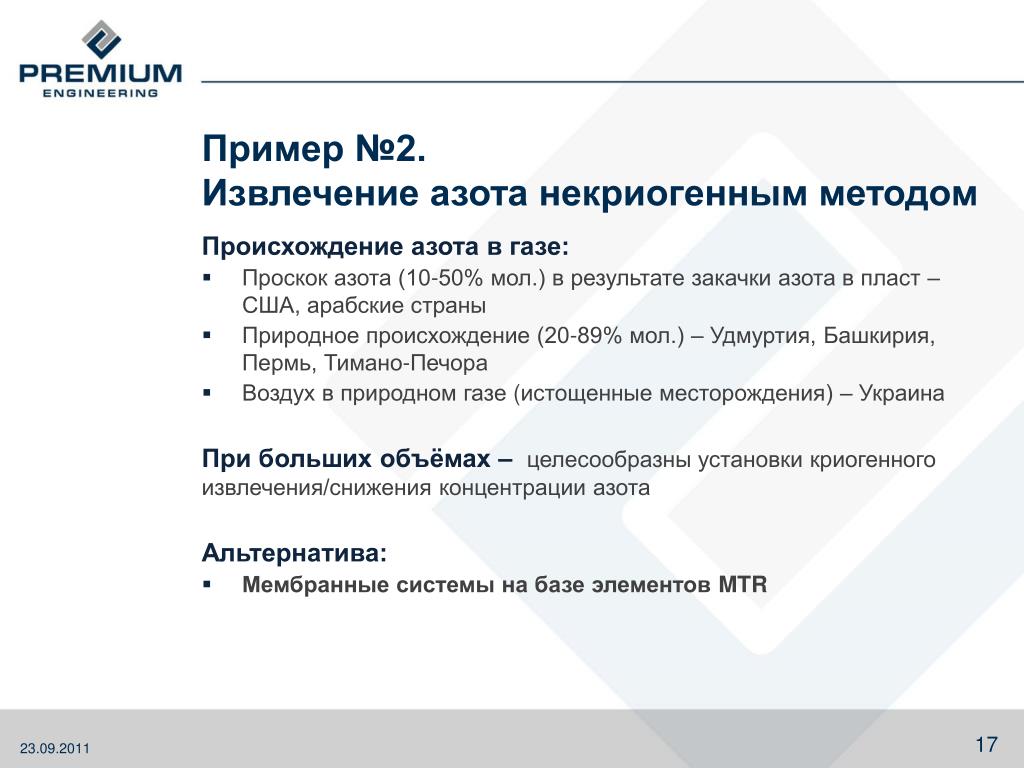

17. Происхождение азота в газе: Проскок азота (10-50% мол.) в результате закачки азота в пласт – США, арабские страны Природное происхождение (20-89% мол.) – Удмуртия, Башкирия, Пермь, Тимано-Печора Воздух в природном газе (истощенные месторождения) – Украина При больших объёмах – целесообразны установки криогенного извлечения/снижения концентрации азота Альтернатива: Мембранные системы на базе элементов MTR Пример №2. Извлечение азота некриогенным методом

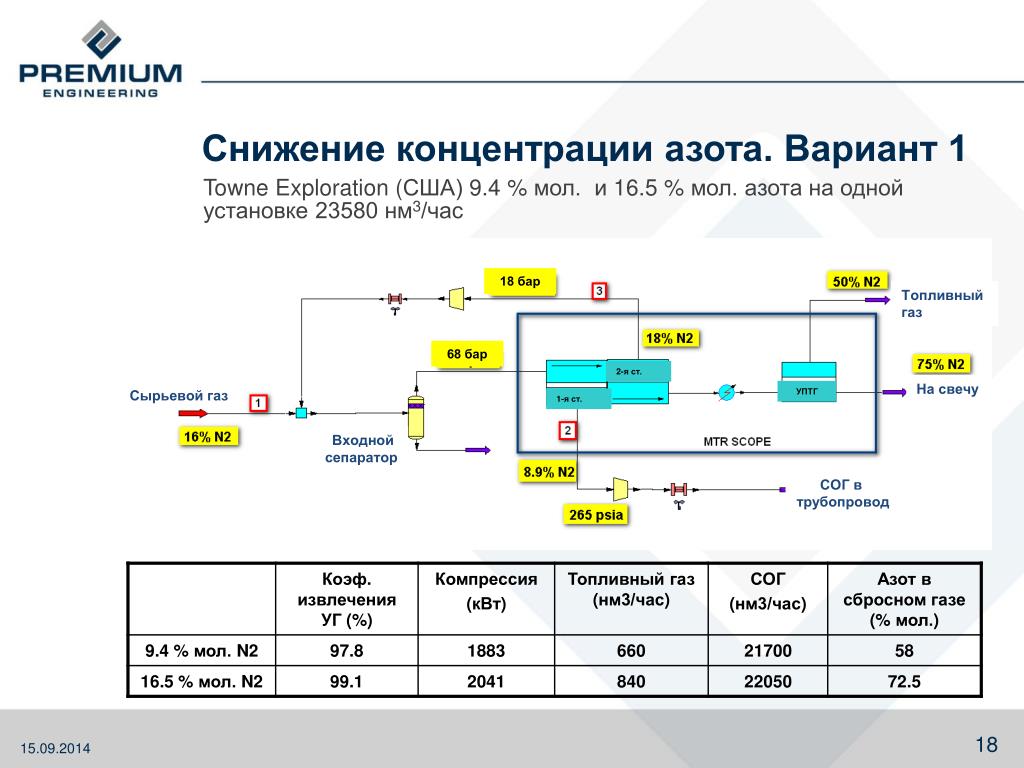

18. Снижение концентрации азота. Вариант 1 Towne Exploration (США) 9.4 % мол. и 16.5 % мол.азота на одной установке 23580 нм3/час 18 бар Топливный газ 68 бар 2-я ст. На свечу УПТГ Сырьевой газ 1-я ст. Входной сепаратор СОГ в трубопровод

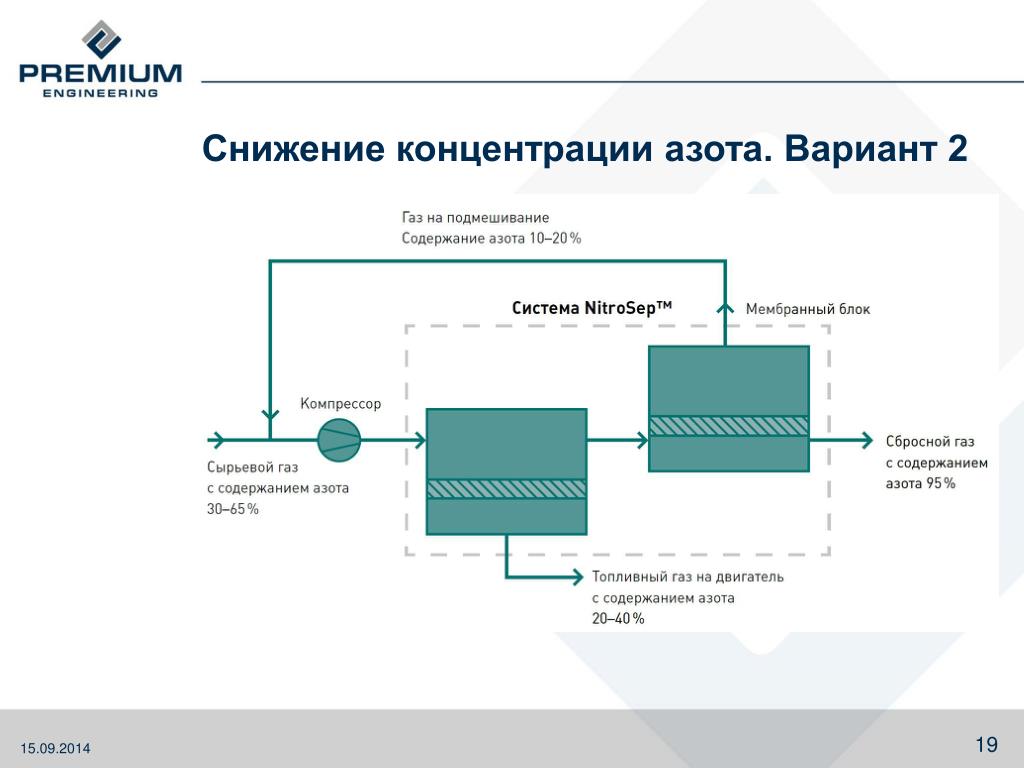

19. Снижение концентрации азота. Вариант 2

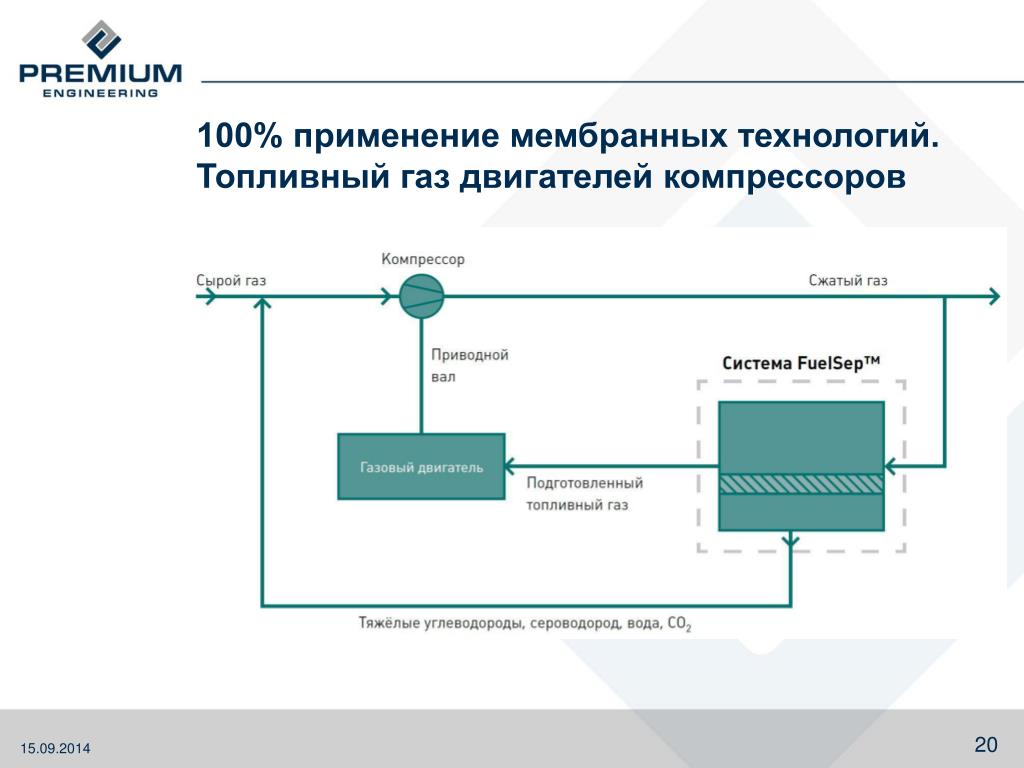

20. 100% применение мембранных технологий. Топливный газ двигателей компрессоров

21. Референс MTR – природный газ и ПНГ

22. Спасибо за внимание!

23. СПАСИБО ЗА ВНИМАНИЕ
