struktur

STRUKTUR

YUSRON SUGIARTO

slide2

Strukturadalahsistem yang tersusundaribatang – batanguntukmenyanggaataumentransfergaya yang dikenakanpadastrukturtersebut.

Strukturdapatberupatruss ataupunrangka. Truss adalahstruktur yang semuabatangnyahanyamenerimabebanaksialsaja. Sedangkanrangkaadalahstruktur yang sedikitnyamempunyaisebuahbatang yang menerimabebanlenturataupuntir.

slide4

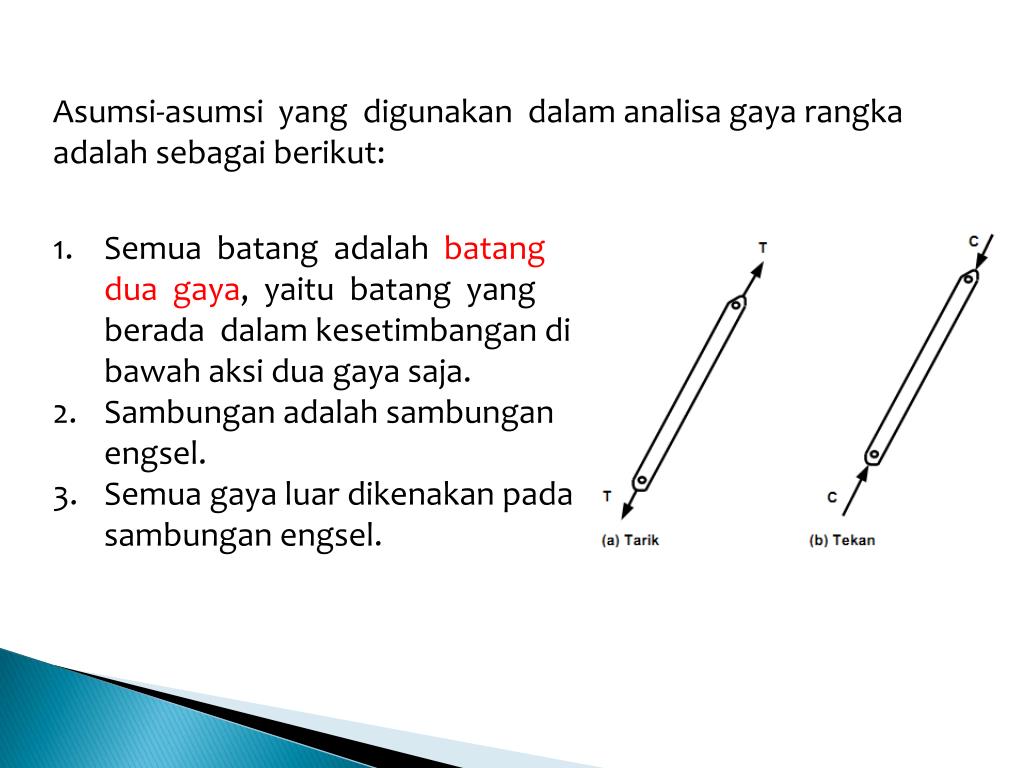

Asumsi-asumsi yang digunakandalamanalisagayarangkaadalahsebagaiberikut:

Semuabatangadalahbatangduagaya, yaitubatang yang beradadalamkesetimbangandibawahaksiduagayasaja.

Sambunganadalahsambunganengsel.

Semuagayaluardikenakanpadasambunganengsel.

slide5

TRUSS

Truss adalahstruktur yang semuabatangnyaberupabatangduagaya. Batang-batangpada truss disambungkandengansambunganengseldanberatbatangdiabaikan.

Duametode yang digunakandalamanalisis truss sederhana, yaitumetodakeseimbangansimpuldanmetodepotongan.

slide6

MetodeKeseimbanganSimpul

Suatu truss sepertigambardikenakanbeban P. Tumpuan A adalahengsel

dantumpuan B adalahrol. Untukmendapatkanreaksipadatumpuan A dan B

dapatdilakukandenganpenerapanpersamaankesetimbangan:

slide7

Soal 1

Suatu truss sederhanasepertigambarmendukunggaya 1000 N dan 2000 N sepertiditunjukkangambar. Tentukanreaksidangayatiap-tiapbatang.

slide8

Soal 1

GambarFree Body Diagram (FBD)

slide9

Soal 1

Gambar (b) adalah diagram bendabebas yang diperlukanuntukmenentukanreaksi RA da RE. Reaksiditumpuan A hanyasatukomponen (RA), karenakeduabebanadalahvertikal.

ΣMx = 0

-1000.25 - 2000.75 + 100 RE = 0

RE = 175000/100 = 1750

ΣFy = 0

RA = 1000 +2000-1750 = 1250 N

slide10

Soal 1

  • Gambardisampingmerupakan diagram bendabebasdan polygon. Gaya yang menggambarkansecaragrafisduakondisikesetimbanganΣFx = 0 danΣFy = 0. Perhitungandapatdimulaidarisambungansembarangdengan
  • syarat:
  • paling sedikitterdapatsebuahbeban yang diketahui.
  • tidakterdapatlebihdariduagaya yang takdiketahui.
slide11

Soal 1

Simpul A

ΣFy = 0

RA - AB sin 60 = 0

slide12

Soal 1

Simpul B

ΣFx = 0

AB Cos 60 + BD + BC Cos 60 = 0

1443 . Cos 60 + BD + BC Cos 60 = 0

ΣFy = 0

1443 Sin 60 – BC Sin 60 – 1000 = 0

BD = - 722 – 289 Cos 60

= - 866 N

Tanda negative (-) darihasilperhitunganberartibahwaarah yang sebenarnyaadalahberlawanandenganarahpemisalan.

slide13

Soal 1

Simpul C

ΣFx = 0

CE – AC – BC cos 60 – CD Cos 60 = 0

CE = 722 + 289 Cos 60 + CD Cos60.....(1)

ΣFy = 0

BC = CD = 289 N

CE = 722 + 289 Cos 60 + 289 Cos 60

= 1010 N

slide14

Soal 2

Soal 2

Tentukanreaksidangayatiap-tiapbatang.

slide15

Soal 2

Soal 2

GambarFree Body Diagram (FBD)

slide18

MetodePotongan

Metodeinimenggunakanpersamaanmomenkesetimbangandenganmemilihseluruhbagian truss sebagaibendabebas.

Keuntunganmetodepotonganiniadalahdapatmenghitunggayahampirsetiapbatang yang diinginkansecaralangsungdaripotonganbatangtersebut. Setiappemotonganhanyaterdapattigabuahbatang yang terpotong.

slide19

Soal 3

TentukangayapadaCDdanDL

Soal 2

Potongan A-A

slide25

Rangka

Dibedakanduajenisrangka :

1. Rangka, merupakanstruktur yang dirancanguntukmenopangbeban yang biasanyadalamkondisitetap/statis.

2. Mesin, merupakanstruktur yang terdiridaribagian-bagian yang bergerakdandirancanguntukmemindahkangayaataukopel.

slide26

Langkah-langkah yang dilakukandalampenyelesaiansoal :

Menggunakanhukumkesetimbangan(Newton I), untukmenghitunggaya-gayapadasambungan. ΣM = 0 ; ΣFx = 0 ; ΣFy = 0

Mencarigayaaksidanreaksipadatumpuan.

Memisahkanbagian-bagianbatangdanmenggambarkankomponengaya-gaya yang adapadasetiapsambunganbatangmenurutsumbu x dan y (tiapsambunganhanyaadasatugaya), gunakanHukum Newton II, aksi = reaksi.

slide27

Gambar (a) menunjukkanranka yang dibebanidenganbeban 400 kg

melaluisebuahpulidantali. Beratbatangdangesekandiabaikan. Komponen horizontal danvertikaldarisetiapgaya yang beraksipadatiapbatangdapatdihitung. Dan diagram bendabebas (Gbr. b), memperlihatkankeseluruhanrangkasebagaibendabebas. Reaksiluarnyadapatditentukan.

slide28

Jadi

ΣM = 0

5,5 . 3,92 – RD . 5 = 0, Rd = 4,32 kN

ΣFx = 0

Ax – 4,32 = 0, Ax = 4,32 kN

ΣFy = 0

Ay – 3,92 = 0, Ay = 3,92 kN

slide29

Kemudianbatang-batangrangkatersebutdipisah-pisahkandan

digambarkan diagram bendabebasnyasepertigambar

slide30

Penyelesaiandapatdimulaidenganmemakaipersamaanmomen

terhadap D dan E untukbatang DF yang diikutiduapersamaangaya.

ΣM = 0

3,92 . 5 – ½ Ex . 3 = 0 Ex = 13,07 kN

ΣFy = 0

By + 3,92 – 13,07/2 = 0 By = 2,62 kN

ΣFx = 0

Bx + 3,92 – 13.07 = 0 Bx = 9,15 kN

daribatang CE, harga CX = EX = 13,07 kN.

Nilaipositifdarihasilperhitunganberartibahwaarahpada diagram bendabebasadalahbenar. akhirnya, sebagaipemeriksaandapatditetapkanpadabatang AD.

Jumlahgaya-gaya yang bereaksipadabatang AD harussamadengan nol.

slide31

Sebuahrangkasepertigambar, menahanbeban Q = 1000 N. Tentukangayatekanpadabatang BC dangayageserpadatitik D, jari-jaripuli = 10 cm

TUGAS 3
