Canopy 系统介绍

1. Canopy 系统介绍

2. Canopy系统介绍 • Canopy 系统结构及技术特点 • Canopy 技术优势和特点 • Canopy 系统的市场应用 • 总结

3. Canopy 系统结构及技术特点 • Main Components • Canopy Architectural Overview • Canopy IP Networking  • Canopy System Scalability • Managing the Canopy Components

4. Access Point (AP) 接入点模块 Subscriber Module (SM) 用户模块 Backhaul Module (BH) 回传模块 Main Components 主要设备

5. Point-to-Multipoint 点对多点 Point-to-Point 点对点 Point-to-Multipoint 点对多点 Canopy 无线网络平台一个固定的无线接入解决方案

6. 5.2 or 5.7GHz 5.7GHz Backhaul Unit 回传模块 Backhaul Unit 回传模块 AC Feed 交流供电 AC Feed 交流供电 Network Connection 网络连接 Standard Point-to-Point Configuration标准的点对点配置 标准的点对点配置是由一对5.7 GHz 的回传模块组成，用于为5.2 or 5.7 GHz 的接入模块提供网络供给。

7. 5.2 or 5.7GHz Access Point Cluster 接入模块 Cluster Management Module 群管理模块 Subscriber Module Equipped Households 家庭配备的用户模块 AC Feed 交流供电 Network Connection 网络连接 Standard Multipoint configuration标准的多点配置 标准的多点配置是由5.2或5.7 GHz的接入点模块和5.2或5.7 GHz的群管理模块组成并为家庭用户配备的。

8. ~ 3.2 km ~ 16 km ~ 56 km Canopy 范围 依靠频带和天线的组合，Canopy无线电可以跨越大于56 km或 35 km 的距离 • Patch to Patch • 3.2 km or 2 miles • Patch & reflector • 16 km or 10 miles • 2 reflectors • 56 km or 35 miles

9. Access Point 接入点 Canopy的接入点是一个基站通过无线方式对周围的用户提供Internet的接入服务 Canopy互联网接入的中枢是接入基站 Canopy 群管理模块您的互联网接入网的粘合剂是

10. Access Point Capabilities and Features接入点模块的性能和特色 Access Point (5.2GHz or 5.7GHz) with Integrated patch antenna: • >范围大于3千米（2英里） – 可视范围 - 大于16千米（10英里） 5.7GHz，和带反射板的用户模块 • >6 Mbps 的有效传输率 • 集成垂直集化及60度波束角天线. • 每一个接入点模块可以支持200个用户模块。 • 群管理模块可以配备6 个接入点模块从而支持1200个用户模块

11. Typical Access Point Cluster Components接入点模块群构成 • 每一个模块群由一到六个接入点模块 (5.2 GHZ 或 5.7 GHz) • 两个回传模块 (BH) (5.2GHz 或5.7 GHz) • 一个 浪涌抑制器（Surge Suppressor） • 一到三个 110 - 240 VAC 单体供给模块（Single Module Power Supplies）或一个群管理模块（Cluster Management Module _CMM). CMM用于多个接入点模块或群集器中的回传模块。

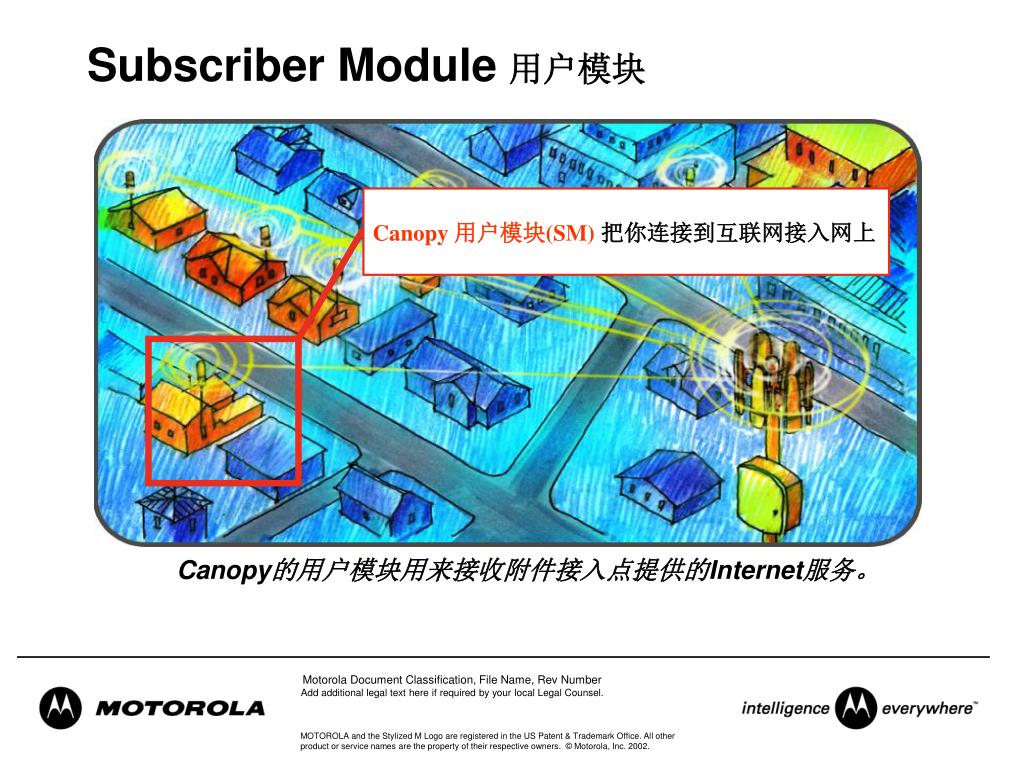

12. Subscriber Module 用户模块 Canopy的用户模块用来接收附件接入点提供的Internet服务。 Canopy 用户模块(SM) 把你连接到互联网接入网上

13. Typical Subscriber Module Components用户模块构成 • 一个 5.2GHz 或 5.7GHz 用户模块 • 一个供给电源 (110VAC or 240VAC) • 一个浪涌抑制器 • 一个通用的安装支架 • 可选 无源反射板 用于5.7GHz 的客户模块

14. CANOPY SM Ethernet Cable AC Adapter 用户模块 5.2 GHZ 或 5.7 GHZ • 内置天线的用户模块(5.2SM 和 5.7SM) • 范围为2英里(3公里) – 可视范围 • 3-6 Mbps 的有效传输率 • ~20-25 ms 的往返时间 • 配备反射装置(27RD)的用户模块(5.7SM) • 范围可达到10英里(16公里) – 可视范围 • 3-6 Mbps的有效传输量 • ~20-25 ms的往返时间

15. Backhaul 回传模块 Canopy的回传模块可以用来把Internet的接入链路传给远端的接入点。 Canopy 回传单元 (BH)让您灵活地把互联网接入网络连接到远端互联网源

16. Backhaul link回传连接 • 两点间的传输总速率的最大值大于>7 Mbps 例如: 下行电路方向为 3.5 Mbps Uplink 上行电路 3.5Mbps@50% Canopy BH Master 主回传模块 Canopy BH Slave 从回传模块 Downlink 下行电路 3.5Mbps@50%

17. 性能指标 Performance characteristics • Canopy的空中速率是10Mbps • Canopy AP可以支持200个SM • Canopy的接入距离3公里～32公里 • Canopy支持两种工作模式: • 点对点 point-to-point • 对于私有网络或者专线链路 • 点对多点 point-to-multipoint • 对周围地区的用户提供接入服务

18. 无线特性 Radio characteristics • Canopy工作在5.8GHz频段上 • Canopy使用20MHz带宽/AP • Canopy的EIRP(等效全向功率) 是1W • Canopy使用定向天线（水平60度） • Canopy的用户接口是以太网(10/100baseT)

19. Canopy的下载速度非常快. 现在，我们来看看从服务器上下载一个5MB的文件。 *Download speeds based on typical dial-up, 58.8 modem, --- Actual speeds may vary. 速度对比：下载 Canopy is at least as fast as MMDS – and faster than all other options.

20. Canopy的上载速度非常快 我们看一看从PC上传一个2.5MB的文件有多块。下面是每个ISP 典型的一个速度* *Upload speeds based on typical dial-up, 58.8 modem, --- Actual speeds may vary. 速度对比: 上传 There’s no contest - Canopy uploads faster than all other ISP options.

21. 干扰 Interference • 载干比 Carrier to Interference Ratio (C/I) • 媒体接入控制 Media Access Control (MAC) • Canopy同步 Canopy Synchronization

22. 高的载扰比要求意味着您不能增加接入点来扩大覆盖高的载扰比要求意味着您不能增加接入点来扩大覆盖 假定是非Canopy系统，增加新的接入点增加了更多的信号同时增加了干扰， 好的服务区（绿色区域）却减少了。

23. 低载干比意味着可以添加更多的接入点提高覆盖低载干比意味着可以添加更多的接入点提高覆盖 对于canopy系统来说，由于低的载干比要求及定向天线，添加新的 接入点可以提供更广的覆盖和容量。

24. RF IF LO Canopy 为什么有如此低的载扰比？ • Canopy 采用非线性调频（ non-linear FM）技术 ，这一户外用调制技术成为标准已有近七十年的历史了。它取得今天的地位有很多原因，一个基本的原因是一种叫做FM Capture现象，对干扰容限的改善有戏剧性的影响。 Limiter • 中频端的“限幅器”是一种高增益放大器，该放大器将大信号收集同时使小信号几乎消失，这是FM的神奇。

25. 媒体接入控制 Media Access Control (MAC) • 其它系统（例如802.11） • 发射更长脉冲串 • 比Canopy片段长达24倍 • 更长的脉冲串更易错 • 稠密的应用使有效的吞吐量崩溃 • 允许无线单元何时发射由自己决定 • 无线单元不能听到其他单元导致同时发射 • Canopy • 使用短脉冲串传输 • 仅短的片段需重复传输 • 更小的头格式 • 更高的吞吐量 • 接入点安排所有发射的时间表 • 有效的稠密用户区域使用 • 实际上所有的数据被发射（免竞争）

26. AP7 AP1 AP13 AP18 AP17 AP2 AP14 AP8 AP3 AP15 AP9 AP13 AP16 AP16 AP4 AP10 AP11 AP5 AP17 AP15 AP14 AP12 AP6 AP18 Canopy Synchronization同步 AP6 AP5 • 每一个群管理器模块包含一个GPS接收机，提供同步时钟，以确保所有接入点群中的接入点模块同步。同时还自动给所有接入点模块提供系统时间和日期。 • 这样所有的SM都不会与网络中其他任何Canopy产生冲突。 AP1 AP4 AP3 AP2 AP12 AP11 AP7 AP10 AP9 AP8

27. ARP – The Glue Between Layers 2 & 3地址解析协议— 网络 路由器 ARP 传播要求

28. 安全 • 从根本上讲, 无线网以外的加密措施仍可适用以确保端对端的安全性 • Canopy 使用了空中界面所有权 • Sniffer Radios Don’t Exist – 需要芯片组 • 64-bit 信息包 分段在空中传播(802.11 系统 发送整段的信息包) • 用于信息包的汇编，分解和重传的MAC 协议不会公布 • 对信息输送通道的加密 • 单一的数据加密标准_DES(版本 3)(最初被美国国防部所采用_U.S.DOD) • 辅助编码系统_AES (鉴定服务器 – 将投入使用)(目前被美国国防部所采用_U.S.DOD) • 操作: 密匙会定期变动 • BRAID (在蜂窝电话中使用的TIA标准) • 密匙的分配 • 用户模块认证

29. 进一步的安全性能:Canopy 身份认证服务系统 (即将投入运行) • SM Authentication via 128 Bit Key • PTP key 会以24小时为周期进行更换 • 个体用户模块的认证, 密匙管理 • 基于TIA上的BRAID标准 • 每一个用户模块的带宽配置 • 持续不变的速率 • 突发的传输 • 客户平台 • 基于Linux 系统 – 冗余 数据库 • 身份鉴定服务系统的资源不会公开 • 通过 GUI or Telnet 进行管理 – 用户可添加自己的应用 • 用冗余的模块建立起来的

30. SM BH 点对点 SM 点对多点 AP Cluster 32公里 3.2公里 SM SM BH 点对多点 AP Cluster INTERNET AP Cluster SM SM SM BH BH 16公里 点对点 SM SM SM with Reflector SM Canopy组网方案

31. 5835 5775 5815 5755 5795 5735 Frequency频率 • 5.7GHz提供了3种不可重叠的U-NII频率和6种不可重叠的ISM/U-NII操作频率 • multipoint 3 frequency sites or individual point-to-point links • A 4th non-interfering frequency is supported for non-reflector units: 5.745, 5.765, 5.785 and 5.805 GHz

32. RF Planning -- All Multipoint Sites频率规划 – 多点站台

33. Country/ Region 中国 No 5.25-5.35 GHz 分配 Yes 5.725-5.875 GHz 分配 Alternate Bands 经营许可 对于公共接入需交纳频率占用费 电信执照. 执照；许可 Special usage conditions Power control- TPC 5.25-5.35 GHz: 不需要 5.725-5.850 GHz: 调整器把波段分为点对点以及点对多点无线接入系统。其最大输出量为500 mW，最大辐射能量为2W eirp. Canopy 是通过验证并符合标准的。 May CANOPY be deployed? 为什么CANOPY可以配置运行。 中国频率标准

34. Canopy技术优势和特点

35. Canopy 技术优势和特点 • 抗干扰能力强,最大噪声容限3dB • 用户容量大(Max200Subs/AP) • 延时稳定 • 覆盖范围广 (3.2km—32km) • 点到点、点到多点工作模式 • 可以同步方式工作，上行速率高 • 独特的MAC控制协议及同步手段使Canopy 获得很高的吞吐率，并且有效的抑制了碰撞，尤其是在用户密度大的地区 • 安全可靠：DES,BRAID,SM鉴权,协议过滤……

36. Canopy如何面对挑战 • 工作在5.8GHz共用频段 • 没有复杂的设备，配置、维护非常简单 • 没有复杂的结构 • 无需大投资:与其它任何无线互联网解决方案相比，Canopy 的初期投资最小 – 可根据需求进行扩容 • 没有复杂的基础设施建设,可以在一天内安装并开通！没有其它运营成本或铺设线路、架设微波或安装软件

37. 与WLAN有什么区别? • 无线局域网：WLAN • 专门设计用于最后100呎的解决方案 (802.11A&B) • 广泛应用于企业，也向居民区应用发展 • 热点: • ISP的接口，用于支持公共区域的流动数据传输。利用WLAN和提供计费支持 • 例如：机场、火车站、咖啡厅 • 固定无线接入 :Fixed Wireless Access (Canopy) • 到企业或居民区的最后一公里解决方案 • 固定地点的固定的IP接入 • Canopy 可以与WLANS相结合在热点地方提供因特网接入

38. 十大优点 1、价格廉、运营省； 2、用户多、覆盖大； 3、设备小、安装易； 4、速率高、带宽稳； 5、时延小、利应用； 6、载干低、强抗扰； 7、全同步、扩容易； 8、为应用、巧优化； 9、网管全、升级便； 10、支持多、服务爽。

39. 支持大用户量的接入

40. 稳定一致的延时

41. Canopy Customer List（1）客户名单

42. Canopy Customer List（2）客户名单

43. Applications on Canopy wireless platform应用

44. 市场的应用Market Applications 电缆、DSL 和卫星服务 • 宽带无线接入是一个应用极为广泛的解决方案，可以为各种服务提供商创造新的和独特的机会 • 宽带无线接入为“数字盲区”提供通道 • 宽带无线接入可以补充现有的专网和公共IP网络 住宅办公区 市政府 独栋住宅 报警及安全 主要市场 中大型企业 电话公司

45. 小企业及居家办公族/居民 SOHO/Residential • 拥有Canopy，居家办公一族就可以享有高速宽带服务，帮助其事业发展 • Canopy提供高性价比的宽带解决方案 • “跨越数字盲区”

46. Park City, Utah:为旅游热点提供介绍和相关服务 • 问题: 运用 802.11 系统提供在Park City的户外活动热点地区 • 解决方案: 重新部署针对室内活动热点地区的802.11系统并且安装Canopy系统。 • 结果: 提供30多个市区内的商业点以及3个山上的旅游热点。系统可以为滑雪者提供internet，旅游录像， 网上预约和身份自动识别等服务。

47. 市政机构 Municipalities • 为宽带服务商提供另种解决方案 • 为“数字盲区”的消费者提供服务 • 建设电子村庄 • 建设安全区 • 提供社区网 • 公共安全应用的无线宽带解决方案

48. Road Closed Minnesota 交通部 • 问题: 恶劣的天气迫使美国交通部关闭了 71 和 I90道路. 整个的过程需要2个小时而且需要动用人力来关闭道路的入口和通知司机。 • 解决方案:过程自动化. 启用即时摄像机监视路面及出入口, 通过Canopy的点对点系统把道路状况传送到调控中心。在必要的时候，调控中心会通过降低道路出入口和发送快速的警告信息来通知司机。 • 结果:Canopy 系统 已经被设立在29个交通分点并且正常运行了两个冬季，而且抵抗住了50 MPH 以上的暴风和-60°F以下的寒流。

49. 安全和灾难恢复 Security and Disaster Recovery • 报警监视/IP监视 • 专有客户 • 本地/省市/国家机构（水厂、边境等） • IP传输冗余备份 • 公司客户 • 危机管理机构 • 本地/省市/国家机构客户

50. 事故处理-- 航天飞机碎片寻找 • 问题: 为在遥远地区进行事故处理的1000多名工作人员提供全天候的宽带服务。 • 解决方案: 安装Canopy的接入点模块并指向离塔架4空中英里远的用户模块。 • 结果: 用户模块通过VPN支持配置在指挥中心的10-15台由路由器连接的电脑
