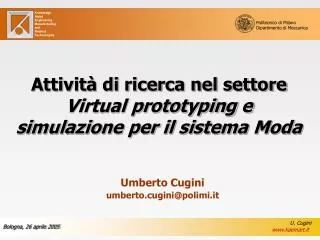

  1. Politecnico di Milano Dipartimento di Meccanica Knowledge Aided Engineering Manufacturing and Related Technologies Attività di ricerca nel settore Virtual prototyping e simulazione per il sistema Moda Umberto Cugini umberto.cugini@polimi.it

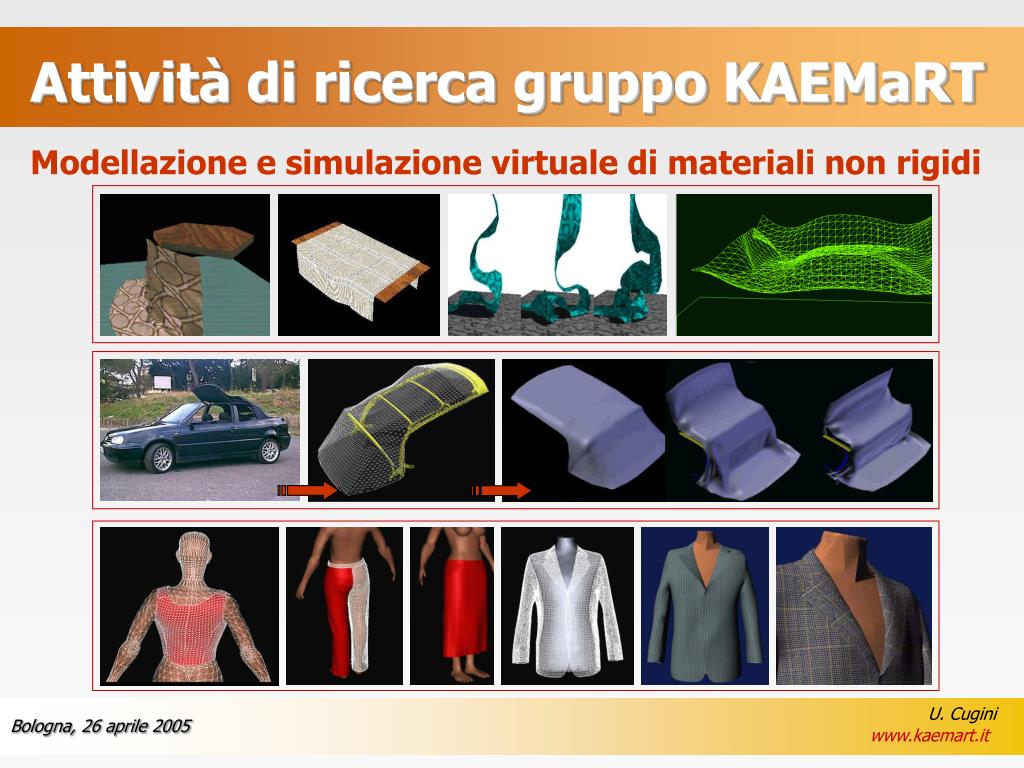

  2. Attività di ricerca gruppo KAEMaRT Modellazione e simulazione virtuale di materiali non rigidi

  3. Progetti di ricerca • Progetti europei • Progetto NoRMaH (01/09/199101/09/1994) Non-Rigid Material Handling • Skill-MARt (01/05/199601/05/1999) Skilled Multi-Arm Robot • Progetto MASCOT(01/02/199701/02/2000) Intelligent 3D Design and Simulation System for the Clothing Industry • DMU-FS (01/06/199701/06/2000) Digital Mock-up Functional Simulation For Product Conception and Downstream Processes • Progetti nazionali • Progetto TA2000 (22/07/199822/07/2001) Consorzio tessile 2000 per l’Industria della Moda • Progetto VI-Cloth (15/11/200314/11/2005) VIrtual CLOTHing: Studio e Sviluppo di un Ambiente Integrato Tridimensionale per la Progettazione Virtuale di Tessuti e Capi d’Abbigliamento

  4. Obiettivo del progetto: • ...nuove tecniche di manipolazione automatica di materiali non rigidisulla base delle loro proprietà. Progetto NoRMaH • Tipologia progetto: • Brite-Euram Project BE90-4259 • Durata Triennale (01/09/199101/09/1994) • Partners: • Università di BRISTOL (UK), Coordinatore • Università di PARMA (IT) • Università di THESSALONIKI (GR)

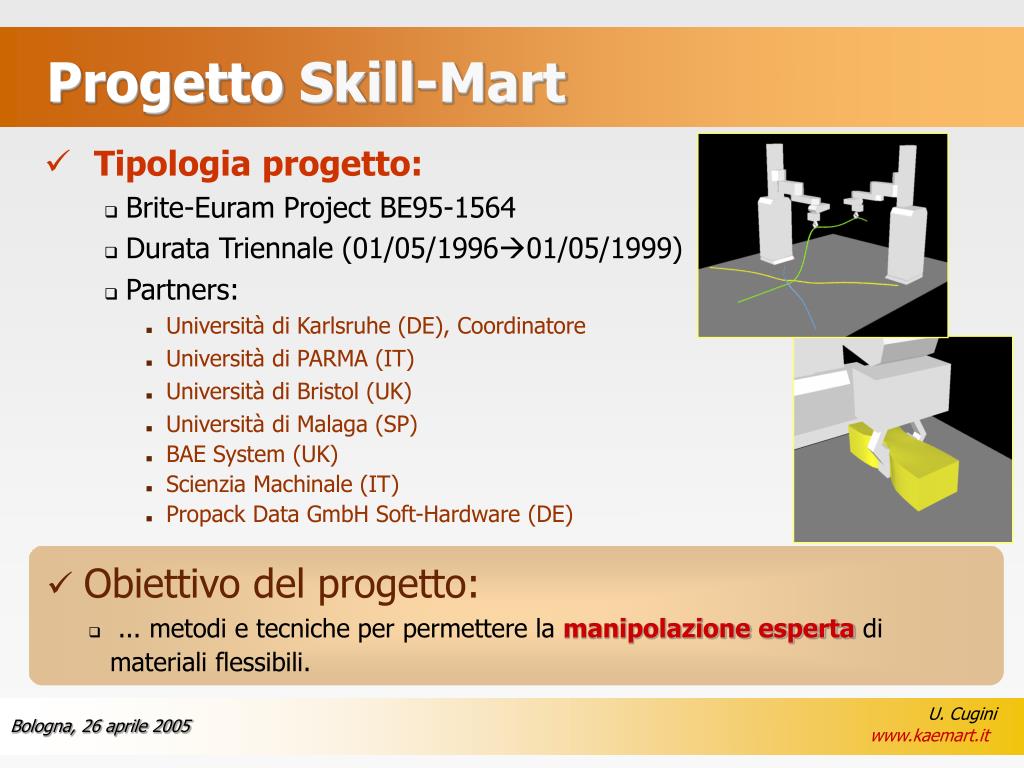

  5. Obiettivo del progetto: • ... metodi e tecniche per permettere la manipolazioneesperta di materiali flessibili. Progetto Skill-Mart • Tipologia progetto: • Brite-Euram Project BE95-1564 • Durata Triennale (01/05/199601/05/1999) • Partners: • Università di Karlsruhe (DE), Coordinatore • Università di PARMA (IT) • Università di Bristol (UK) • Università di Malaga (SP) • BAE System (UK) • Scienzia Machinale (IT) • Propack Data GmbH Soft-Hardware (DE)

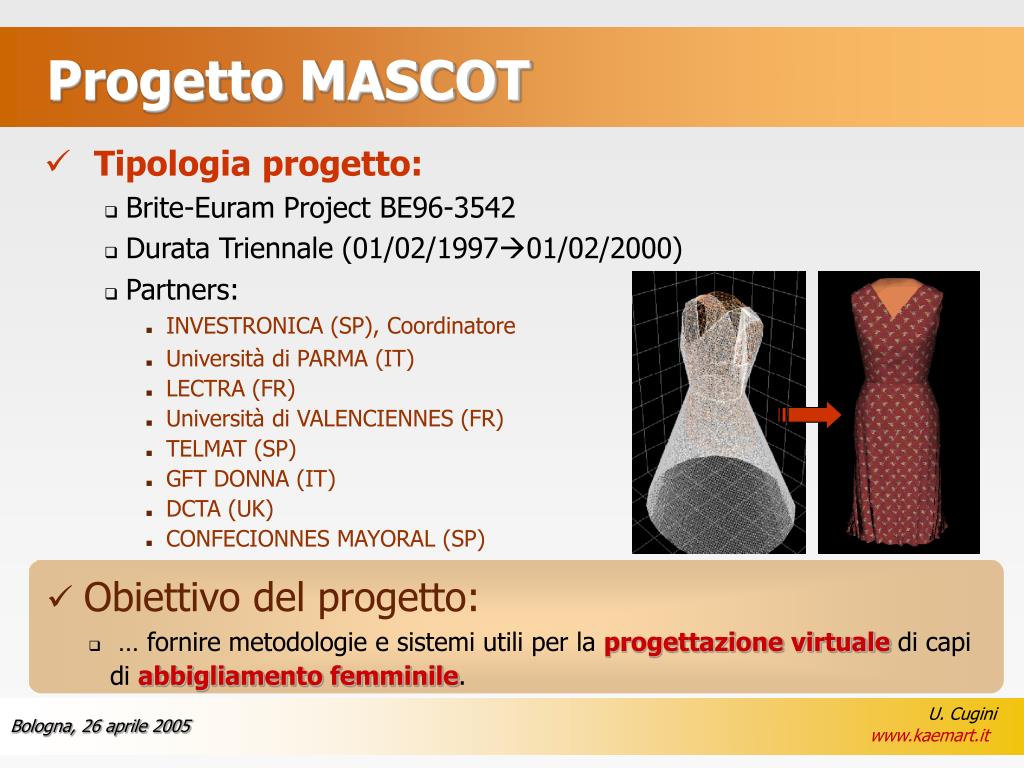

  6. Obiettivo del progetto: • … fornire metodologie e sistemi utili per la progettazione virtuale di capi di abbigliamento femminile. Progetto MASCOT • Tipologia progetto: • Brite-Euram Project BE96-3542 • Durata Triennale (01/02/199701/02/2000) • Partners: • INVESTRONICA (SP),Coordinatore • Università di PARMA (IT) • LECTRA (FR) • Università di VALENCIENNES (FR) • TELMAT (SP) • GFT DONNA (IT) • DCTA (UK) • CONFECIONNES MAYORAL (SP)

  7. Obiettivo del progetto: • ...sviluppo di metodologie e miglioramento di strumenti software ed interfacce per la simulazione delle funzionalità del prodottoin condizioni operative mediante l’utilizzodi digital mock-up Progetto DMU-FS • Tipologia progetto: • Brite-Euram Project BE96-3817 • Durata Triennale (01/06/199701/06/2000) • Partners: • Volkswagen (DE), Coordinatore • Università di PARMA (IT) • Fraunhofer IGD (DE) • Rover (GB) • Daimler-Benz (DE) • Alenia (IT) • Dassaults Systemes (FR) • Samtech (BE) • LMS (BE)

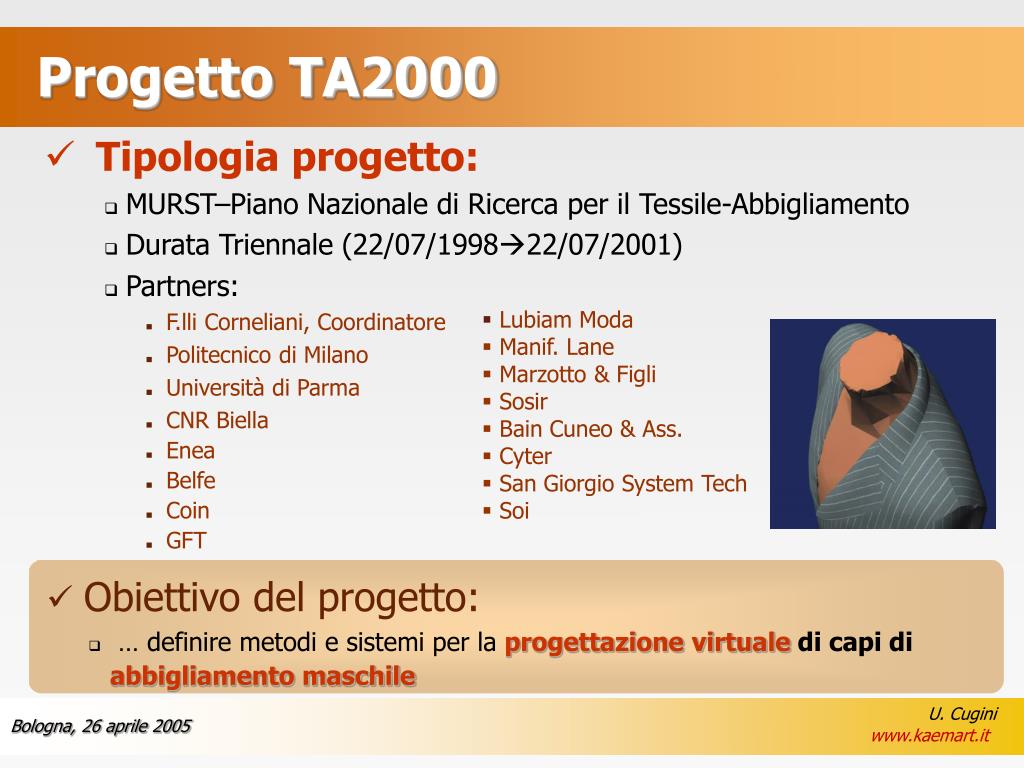

  8. Obiettivo del progetto: • … definire metodi e sistemi per laprogettazione virtuale di capi di abbigliamento maschile Progetto TA2000 • Tipologia progetto: • MURST–Piano Nazionale di Ricerca per il Tessile-Abbigliamento • Durata Triennale (22/07/199822/07/2001) • Partners: • F.lli Corneliani, Coordinatore • Politecnico di Milano • Università di Parma • CNR Biella • Enea • Belfe • Coin • GFT • Lubiam Moda • Manif. Lane • Marzotto & Figli • Sosir • Bain Cuneo & Ass. • Cyter • San Giorgio System Tech • Soi

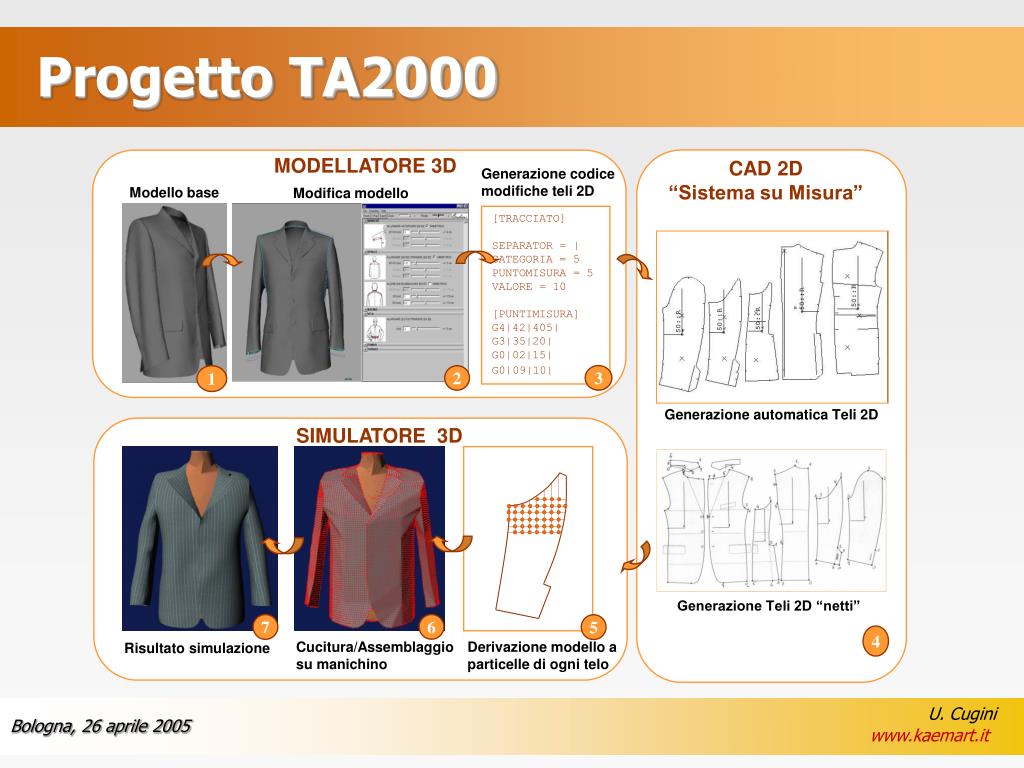

  9. Progetto TA2000 MODELLATORE 3D CAD 2D “Sistema su Misura” Generazione codice modifiche teli 2D Modello base Modifica modello [TRACCIATO] SEPARATOR = | CATEGORIA = 5 PUNTOMISURA = 5 VALORE = 10 [PUNTIMISURA] G4|42|405| G3|35|20| G0|02|15| G0|09|10| 3 1 2 Generazione automatica Teli 2D SIMULATORE 3D Generazione Teli 2D “netti” 7 6 5 4 Cucitura/Assemblaggio su manichino Derivazione modello a particelle di ogni telo Risultato simulazione

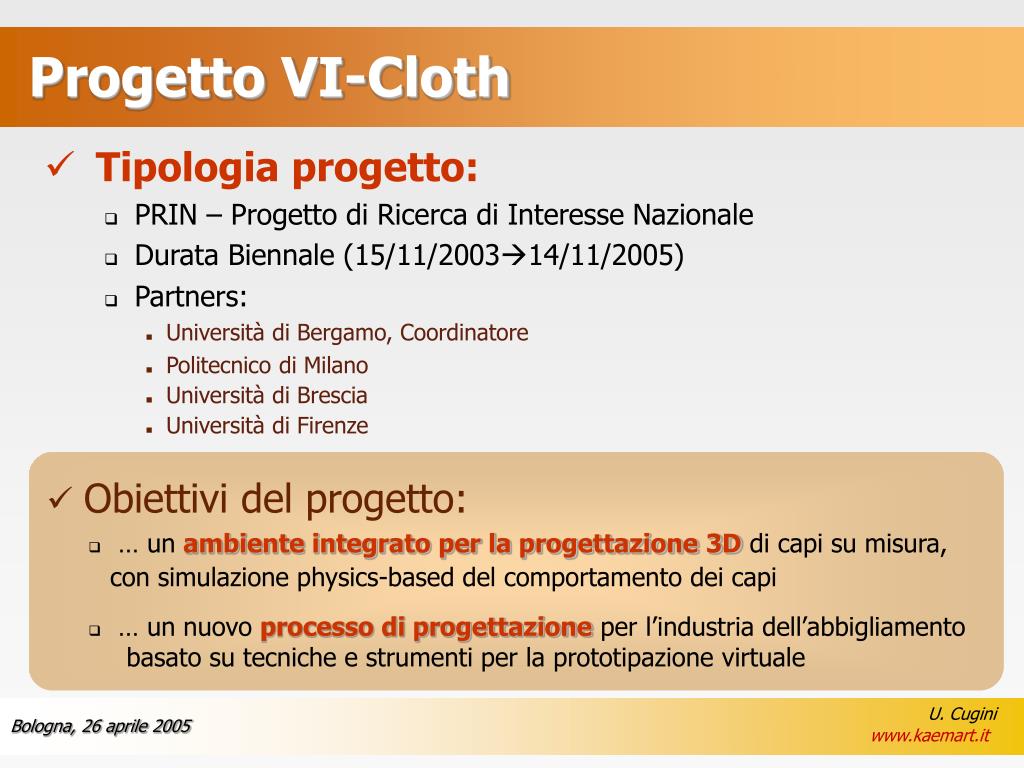

  10. Obiettivi del progetto: • … un ambiente integrato per la progettazione 3D di capi su misura, con simulazione physics-based del comportamento dei capi • … un nuovo processo di progettazione per l’industria dell’abbigliamento basato su tecniche e strumenti per la prototipazione virtuale Progetto VI-Cloth • Tipologia progetto: • PRIN – Progetto di Ricerca di Interesse Nazionale • Durata Biennale (15/11/200314/11/2005) • Partners: • Università di Bergamo, Coordinatore • Politecnico di Milano • Università di Brescia • Università di Firenze

  11. Body scanner MILANO-BERGAMO: Modellazione e Simulazione fisica di capi su manichini FIRENZE: Rilevazione misure corpi umani 4 1 Interfaccia Utente Caratterizzazione Meccanica tessuti 2 BRESCIA: Modellazione geometrica di manichini BERGAMO-MILANO: Modellazione geometrica capi Modellazione fisica tessuti e capi Data Base Corpi Data Base Manichini Data Base Materiali 3 VI-Cloth: Architettura Simulatore tessuto/capo Made to measure Modellatore manichino Modellatore tessuto/capo

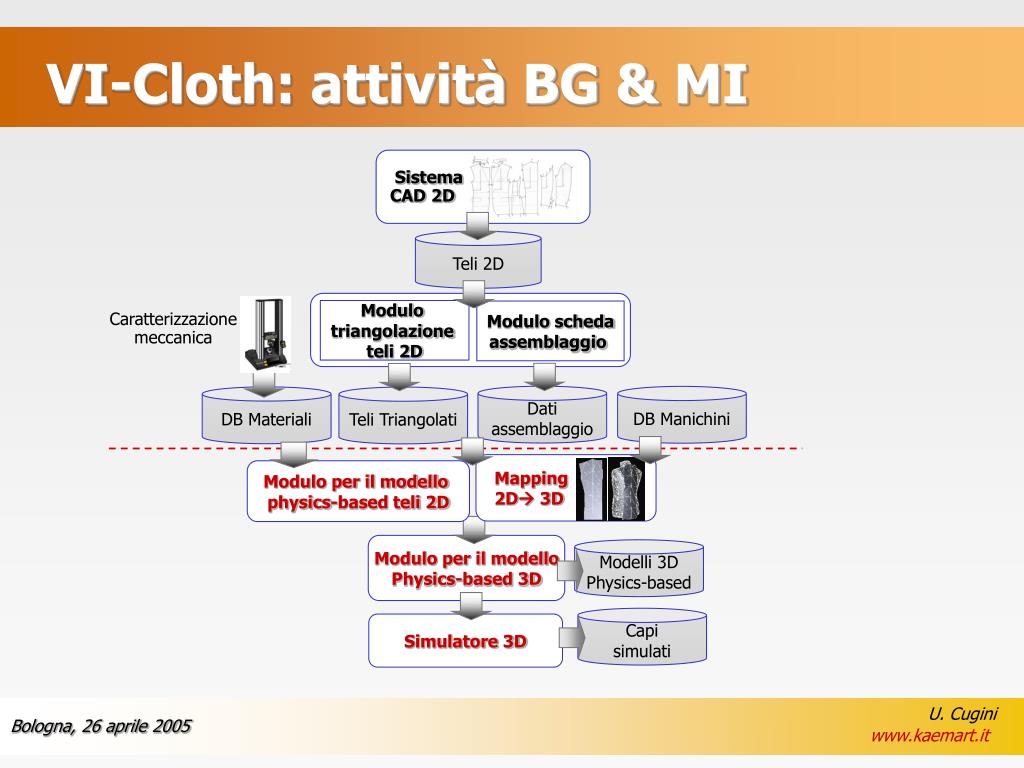

  12. SistemaCAD 2D Teli 2D Modulo triangolazione teli 2D Modulo schedaassemblaggio Caratterizzazione meccanica Dati assemblaggio Teli Triangolati DB Manichini DB Materiali Mapping 2D 3D Modulo per il modello physics-based teli 2D Modulo per il modello Physics-based 3D Modelli 3D Physics-based Capi simulati Simulatore 3D VI-Cloth: attività BG & MI

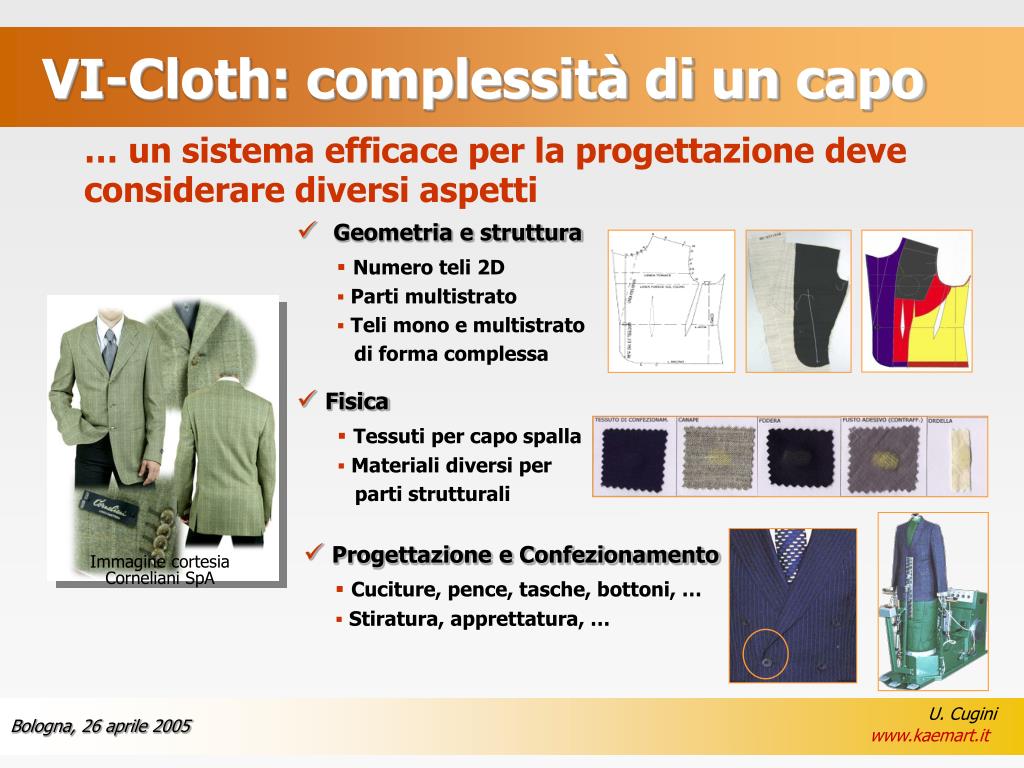

  13. VI-Cloth: complessità di un capo … un sistema efficace per la progettazione deve considerare diversi aspetti Immagine cortesia Corneliani SpA • Geometria e struttura • Numero teli 2D • Parti multistrato • Teli mono e multistrato di forma complessa • Fisica • Tessuti per capo spalla • Materiali diversi per parti strutturali • Progettazione e Confezionamento • Cuciture, pence, tasche, bottoni, … • Stiratura, apprettatura, …

  14. Proprietà meccaniche (KES) Modifiche locali per confezionamento VI-Cloth: Modellazione Physics-based Modello a particelle Modifiche locali per strati sovrapposti Forze Interne trazione taglio flessione 2D3D mapping (X,Y)(x,y,z) Simulazione 3D Dinamica newtoniana

  15. VI-Cloth: risultati Dopo Prima Prima Dopo Dopo Prima

  16. TexWinCAD VI-Cloth: scambio dati • DXF AAMA • Standard per sistemi CAD 2D per l’abbigliamento • GML • Assemblaggio teli 2D • GAW • Misure antropometriche da scanner digitale • IV, WRL • Modello 3D triangolato Triangolazione Cloth Assembler Data Base Manichini Mapping 2D->3D XML Modellazione e Simulazione Physics based
