实验一单管放大电路 一、实验目的： 1．了解共射极单管放大器的工作原理。 2．学会放大器静态工作点的测量和调试方法，认识单管放大电路静态工作点对工作性能的影响 3．学会测量放大电器的动态指标。 4．继续熟悉常用仪器的一般使用方法。

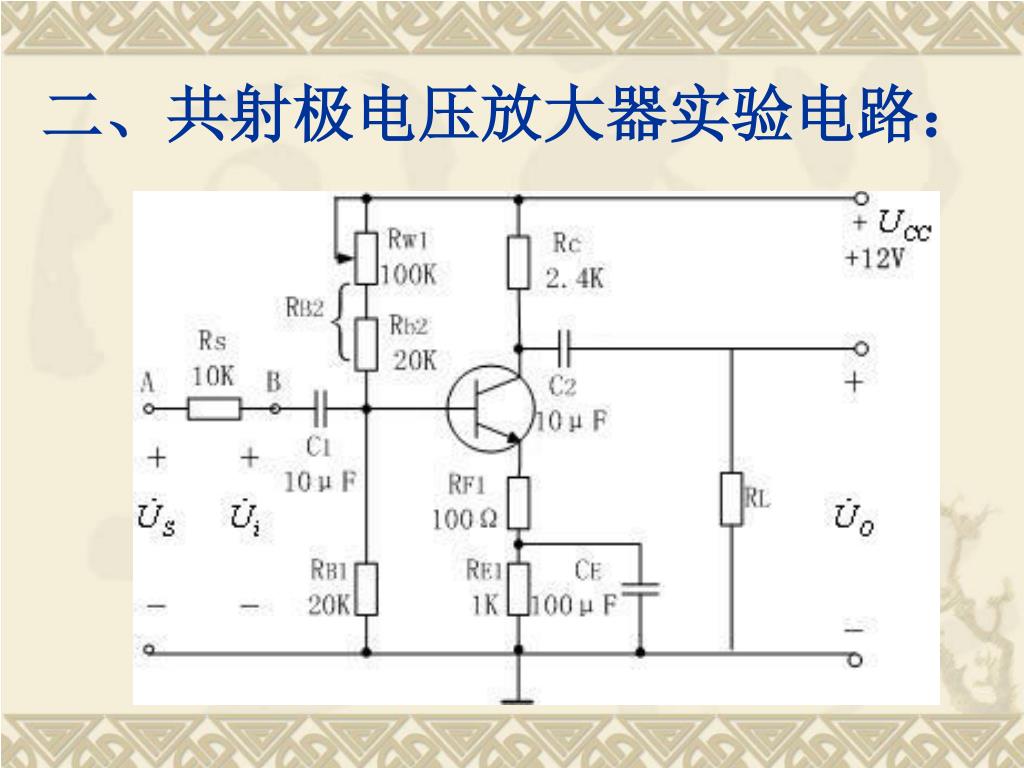

二、共射极电压放大器实验电路：

静态工作点Q与输出波形Uo失真的关系 （a）饱和失真 (b)截止失真 (c)Ui幅值过大引起的失真

三、实验仪器设备： • 1、实验板1个提供放大器的实验线路 • 2、直流稳压电源1台为放大器提供直流电源 • 3、低频信号发生器1台提供输入信号 • 4、双踪示波器1台观察放大器输入输出波形 • 5、数字万用表1台测量交直流电压（低频）

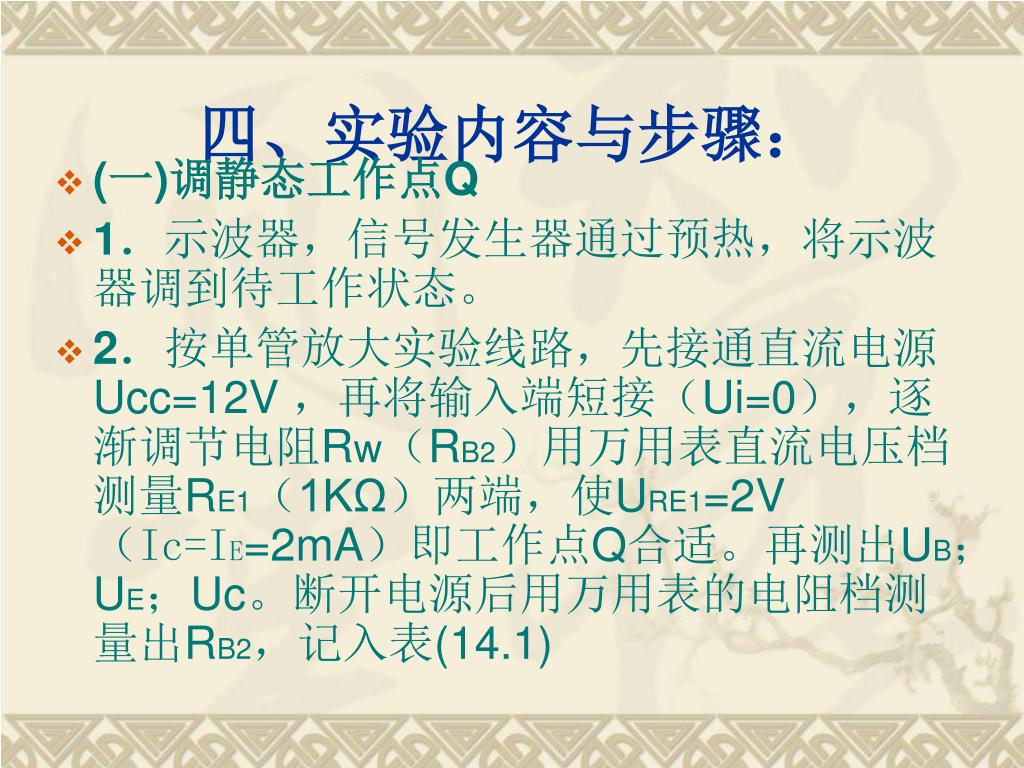

四、实验内容与步骤： • (一)调静态工作点Q • 1．示波器，信号发生器通过预热，将示波器调到待工作状态。 • 2．按单管放大实验线路，先接通直流电源Ucc=12V ，再将输入端短接（Ui=0），逐渐调节电阻Rw（RB2）用万用表直流电压档测量RE1（1KΩ）两端，使URE1=2V（Ic=IE=2mA）即工作点Q合适。再测出UB；UE；Uc。断开电源后用万用表的电阻档测量出RB2，记入表(14.1)

（二）放大器放大倍数Au的测量: • 将信号源调出f=400HZ ,Ui=50mV(有效值 )的正弦信号，作为输入信号，接入放大器输入端。（将电阻Rs短接）分别使负载电阻RL=∞（开路），1KΩ、5KΩ、10KΩ，用双踪示波器同时观察不同RL值时的Ui，Uo的波形（注意公共接地）并分析它们的相位关系。将波形绘入表（14.2），同时用万用表（交流电压档）测出Ui与Uo的有效值，记入表（14.2）。并计算电压放大倍数Au。

（三）观察Q点对输出波形失真的影响：（ RL=∞） • 1．保持Q点不变，增大输入信号Ui的幅值（调信号源，使输入信号Ui幅值逐步增大）观察输出波形Uo的变化情况，直到Uo出现（先后两种）失真，将Uo波形绘入表（14.3）并记录失真性质和出现顺序。 • 2．保持Q点不变，逐步减小Ui的幅值，（直到Ui ≈0）观察并记录Uo的变化情况。 • 3．调节Ui幅值，使Uo足够大但不失真。保持信号不变，调Q点（调Rw,顺时针调阻值增大，逆时针调阻值减小）使Q点降低和升高，观察Uo波形失真情况，将波形绘入表（14.3）并记录失真情况。

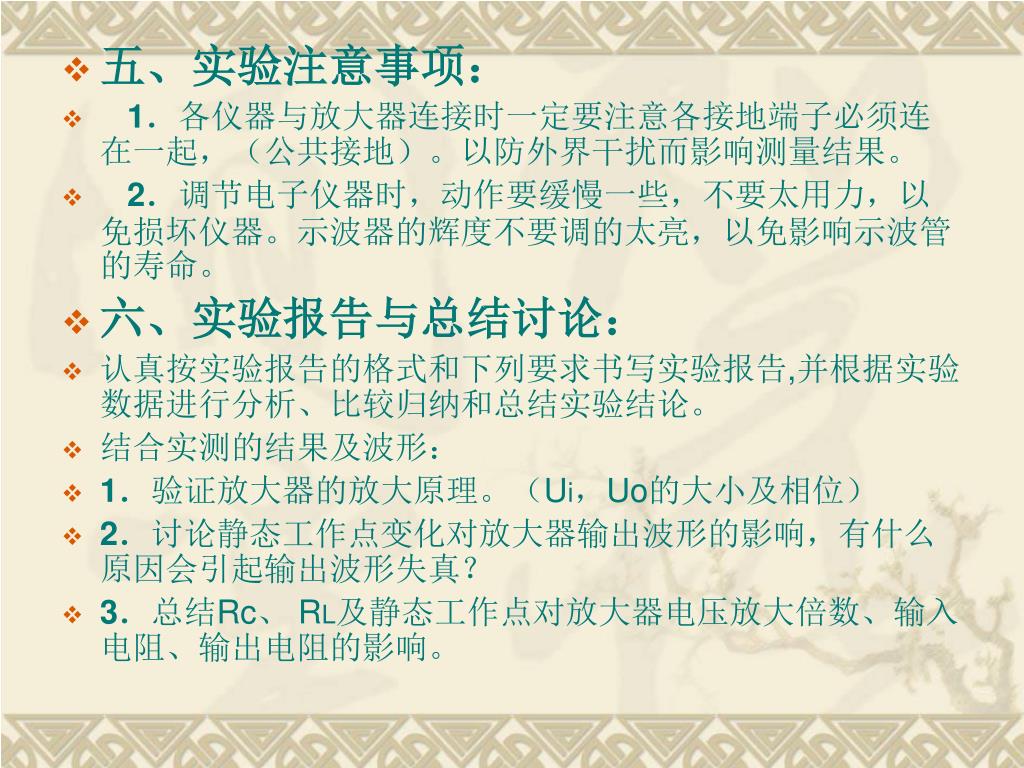

五、实验注意事项： • 1．各仪器与放大器连接时一定要注意各接地端子必须连在一起，（公共接地）。以防外界干扰而影响测量结果。 • 2．调节电子仪器时，动作要缓慢一些，不要太用力，以免损坏仪器。示波器的辉度不要调的太亮，以免影响示波管的寿命。 • 六、实验报告与总结讨论： • 认真按实验报告的格式和下列要求书写实验报告,并根据实验数据进行分析、比较归纳和总结实验结论。 • 结合实测的结果及波形： • 1．验证放大器的放大原理。（Ui，Uo的大小及相位） • 2．讨论静态工作点变化对放大器输出波形的影响，有什么原因会引起输出波形失真？ • 3．总结Rc、 RL及静态工作点对放大器电压放大倍数、输入电阻、输出电阻的影响。
