  1. 综合布线技术与实践教程 第一章：综合布线系统概述 课程网站：http://kczx.gench.edu.cn/zhbx.html PPT模板下载：www.1ppt.com/moban/ 行业PPT模板：www.1ppt.com/hangye/ 节日PPT模板：www.1ppt.com/jieri/ PPT素材下载：www.1ppt.com/sucai/ PPT背景图片：www.1ppt.com/beijing/ PPT图表下载：www.1ppt.com/tubiao/ 优秀PPT下载：www.1ppt.com/xiazai/ PPT教程： www.1ppt.com/powerpoint/ Word教程： www.1ppt.com/word/ Excel教程：www.1ppt.com/excel/ 资料下载：www.1ppt.com/ziliao/ PPT课件下载：www.1ppt.com/kejian/ 范文下载：www.1ppt.com/fanwen/ 试卷下载：www.1ppt.com/shiti/ 教案下载：www.1ppt.com/jiaoan/

  2. 第一章：综合布线系统概述 C 内容 1 综合布线系统定义 ONTENTS 2 综合布线系统组成 3 4 综合布线系统标准 综合布线系统产品选型 云物线工作室出品 微信号：gench_ywx

  3. 第一章：综合布线系统概述 1.1 综合布线系统定义 按照《综合布线系统工程设计规范》（GB50311-2007）的定义，综合布线系统是一种用于语音、数据、影像和其他信息技术的标准结构化布线系统。 综合布线系统是建筑物或建筑群内的传输网络，它能使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接。

  4. 第一章：综合布线系统概述 • 1.1.1 综合布线系统特点 • 1、兼容性 • 2、开放性 • 3、灵活性 • 4、模块化 • 5、扩展性 • 6、经济性

  5. 第一章：综合布线系统概述 1.1.2 综合布线系统的发展历程 1984年,世界上第一座智能大厦产生。 1985年初,计算机工业协会(CCIA)提出对大楼布线系统标准化的倡仪 1991年7月，ANSI/EIA/TIA568即《商业大楼电信布线标准》问世，同时，与布线通道及空间、管理、电缆性能及连接硬件性能等有关的相关标准也同时推出 1995年底，EIA/TIA 568标准正式更新为EIA/TIA/568A，同时，国际标准化组织(ISO)推出相应标准ISO/IEC/IS11801。 1997年TIA出台六类布线系统草案，同期，基于光纤的千兆网标准推出。 1999年至今，TIA又陆续推出了六类布线系统正式标准，ISO推出七类布线标准。 2000年国内推出GB50311-2000和GB50312-2000 2007年国内推出GB50311-2007和GB50312-2007

  6. 第一章：综合布线系统概述 • 1.2 综合布线系统组成 • 1.2.1 ISO/IEC11801标准的综合布线组成 • 综合布线系统可分为3个部分： • 建筑群主干布线子系统 • 建筑物主干布线子系统 • 水平布线子系统

  7. 第一章：综合布线系统概述 • 1.2 综合布线系统组成 • 1.2.2 EIA/TIA 568标准 • 按照EIA/TIA568标准进行划分： • 综合布线系统可分为6个部分： • 工作区子系统 • 水平干线子系统 • 管理间子系统 • 垂直干线子系统 • 设备间子系统 • 建筑群子系统

  8. 第一章：综合布线系统概述 • 1.3 综合布线系统标准 • 标准体系有： • 国内常用标准 • 国际标准 • 美国标准 • 欧洲标准 • 国际组织有 • 国际标准化委员会ISO/IEC • 北美的工业技术标准化委员会TIA/EIA • 欧洲标准化委员会CENELEC

  9. 第一章：综合布线系统概述 1.3.1 国内常用标准 国家标准 《综合布线系统工程设计规范》编号为GB50311-2007 《综合布线系统工程验收规范》编号为GB50312-2007

  10. 第一章：综合布线系统概述 1.3.1 国内常用标准 GB50311-2007 该标准共分为8章，分别是第1章总则，第2章术语和符号，第3章系统设计，第4章系统配置设计，第5章系统指标，第6章 安装工艺要求，第7章电气防护及接地，第8章防火。 该标准的第3章系统设计中对综合布线系统的基本结构进行了说明，将综合布线系统的基本结构分为了7大子系统，分别是工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间和管理。

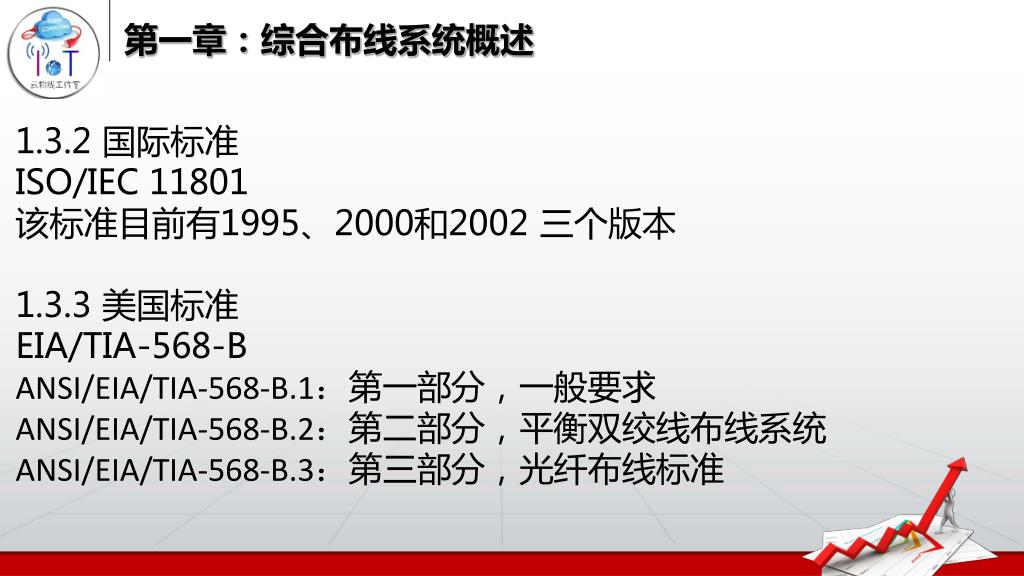

  11. 第一章：综合布线系统概述 1.3.2 国际标准 ISO/IEC 11801 该标准目前有1995、2000和2002 三个版本 1.3.3 美国标准 EIA/TIA-568-B ANSI/EIA/TIA-568-B.1：第一部分，一般要求 ANSI/EIA/TIA-568-B.2：第二部分，平衡双绞线布线系统 ANSI/EIA/TIA-568-B.3：第三部分，光纤布线标准

  12. 第一章：综合布线系统概述 1.3.3 美国标准 EIA/TIA-568-C TIA-568-C.0 用户建筑物通用布线标准 TIA-568-C.1 商业楼宇电信布线标准 TIA -568-C.2 平衡双绞线电信布线和连接硬件标准 TIA-568-C.3 光纤布线和连接硬件标准

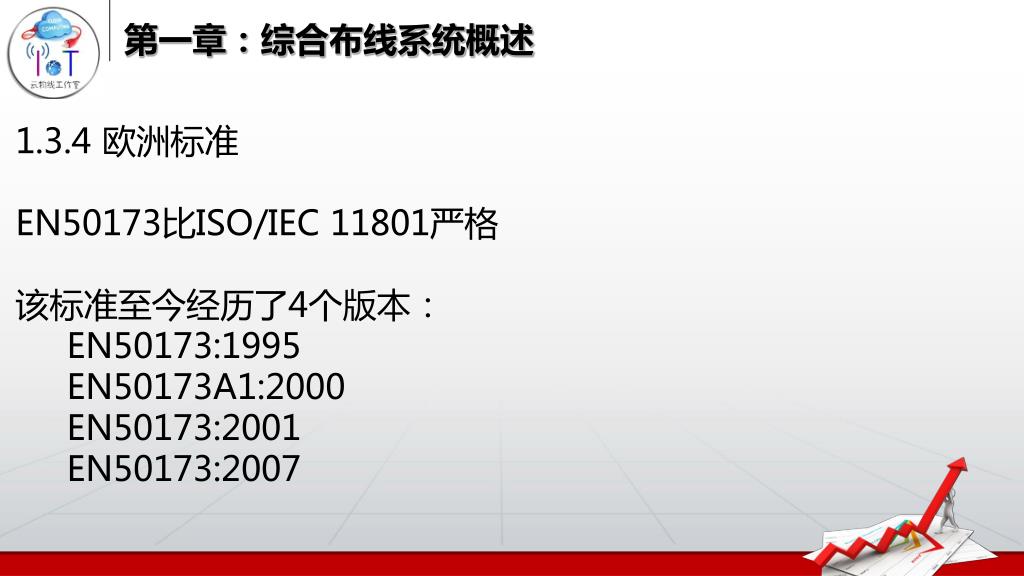

  13. 第一章：综合布线系统概述 • 1.3.4 欧洲标准 • EN50173比ISO/IEC 11801严格 • 该标准至今经历了4个版本： • EN50173:1995 • EN50173A1:2000 • EN50173:2001 • EN50173:2007

  14. 第一章：综合布线系统概述 1.3.5 标准的选择和使用 1、用户个人要求，由用户进行指定使用哪类标准。 2、根据工程情况推荐标准，由承包商推荐相关标准。 3、采用多种标准相结合的原则。

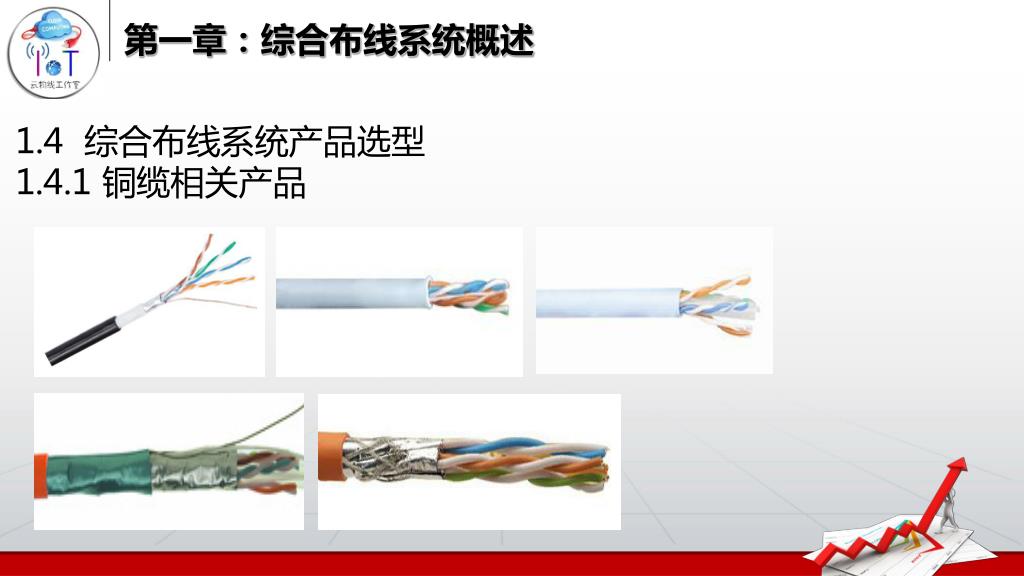

  15. 第一章：综合布线系统概述 1.4 综合布线系统产品选型 1.4.1 铜缆相关产品

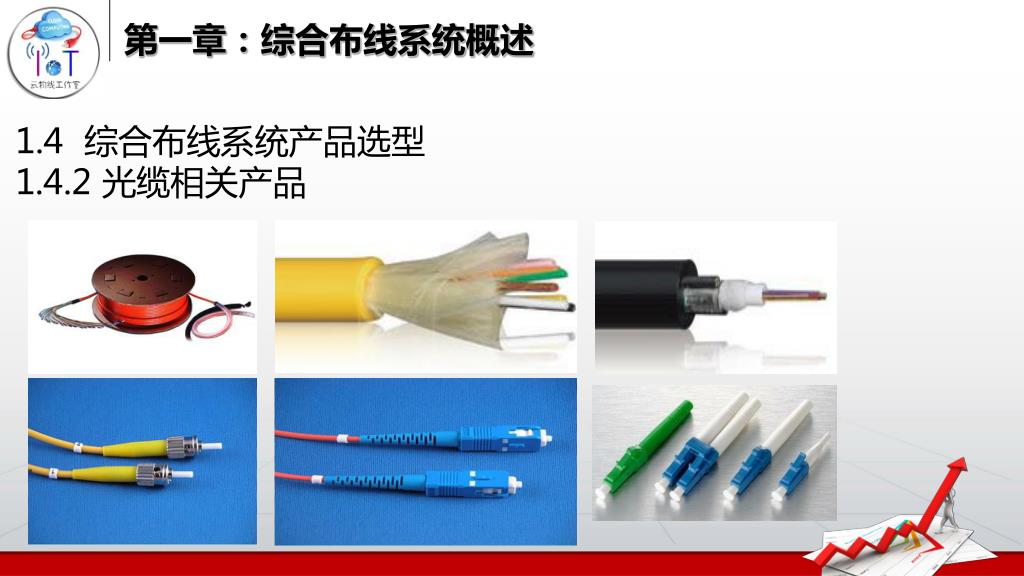

  16. 第一章：综合布线系统概述 1.4 综合布线系统产品选型 1.4.2 光缆相关产品

  17. 第一章：综合布线系统概述 1.4 综合布线系统产品选型 1.4.3 接插件产品

  18. 第一章：综合布线系统概述 1.4 综合布线系统产品选型 1.4.4 国内综合布线产品现状

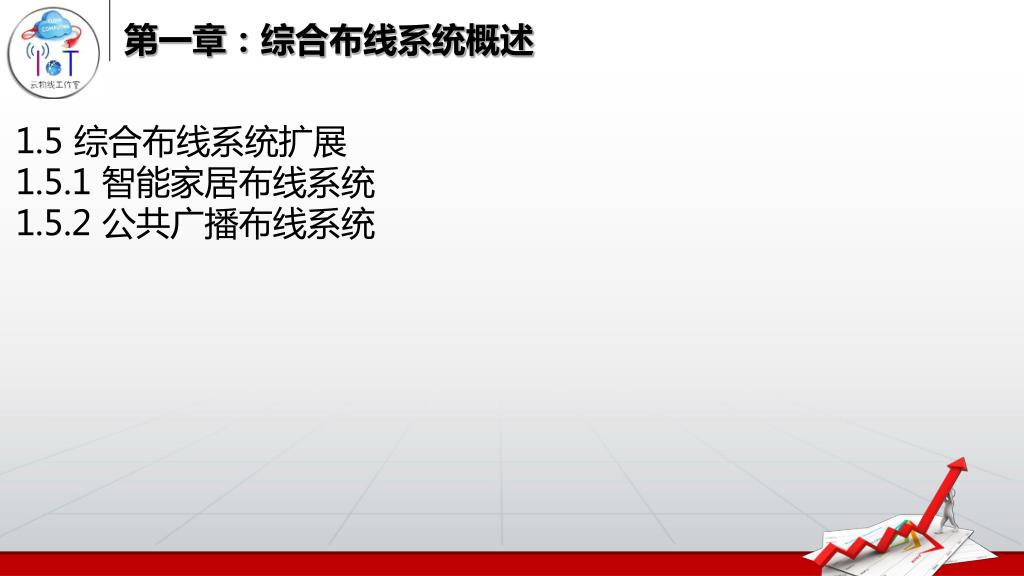

  19. 第一章：综合布线系统概述 1.5 综合布线系统扩展 1.5.1 智能家居布线系统 1.5.2 公共广播布线系统

  20. 资源共享 云物线工作室（微信号：gench_ywx） 本章微课程内容： 1、综合布线系统基本定义 2、综合布线系统标准 3、综合布线系统组成 4、综合布线系统产品选型

  21. 资源共享 课程网站（http://kczx.gench.edu.cn/zhbx.html ） 课程网站提供资源 1、课程大纲 2、课程教案 3、课程PPT 4、课程教学视频 5、课程实验指导书，实验报告 6、其他相关资源
