Presentation Transcript

工业节能

组长:李傲

组员:栗山采樺 元东吉 龚旭城 宋时华 朴贤绪 陈博


工业节能定义

我国工业节能现状

工业节能的发展展望

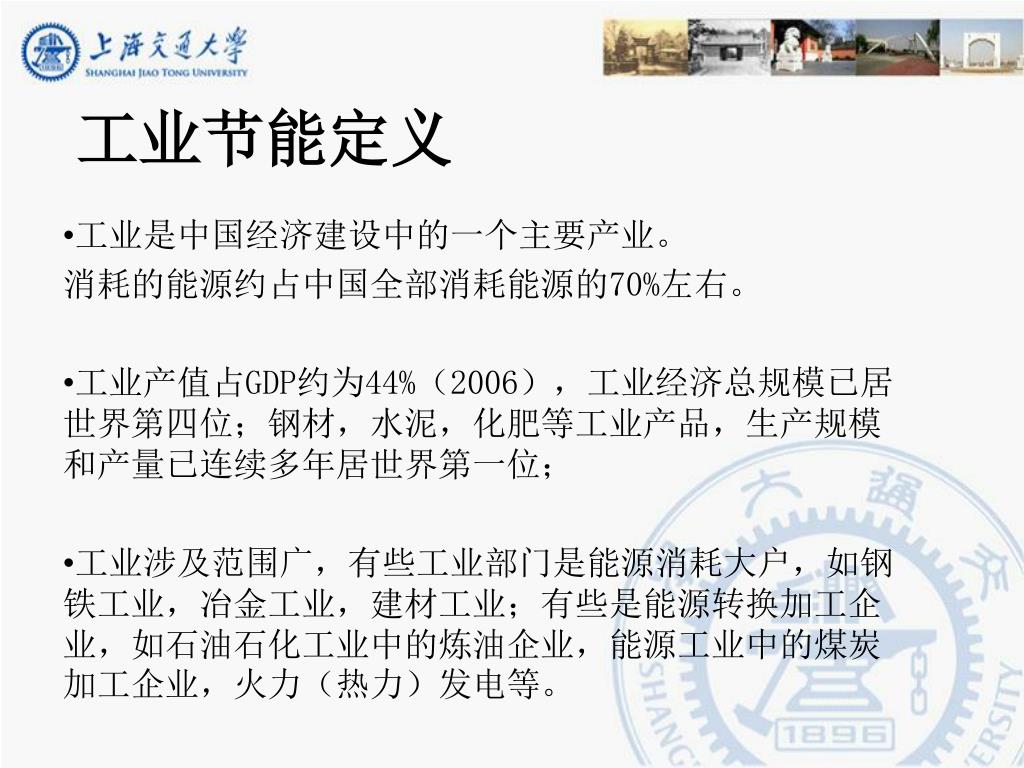

工业节能定义

工业是中国经济建设中的一个主要产业。

消耗的能源约占中国全部消耗能源的70%左右。

工业产值占GDP约为44%(2006),工业经济总规模已居世界第四位;钢材,水泥,化肥等工业产品,生产规模和产量已连续多年居世界第一位;

工业涉及范围广,有些工业部门是能源消耗大户,如钢铁工业,冶金工业,建材工业;有些是能源转换加工企业,如石油石化工业中的炼油企业,能源工业中的煤炭加工企业,火力(热力)发电等。

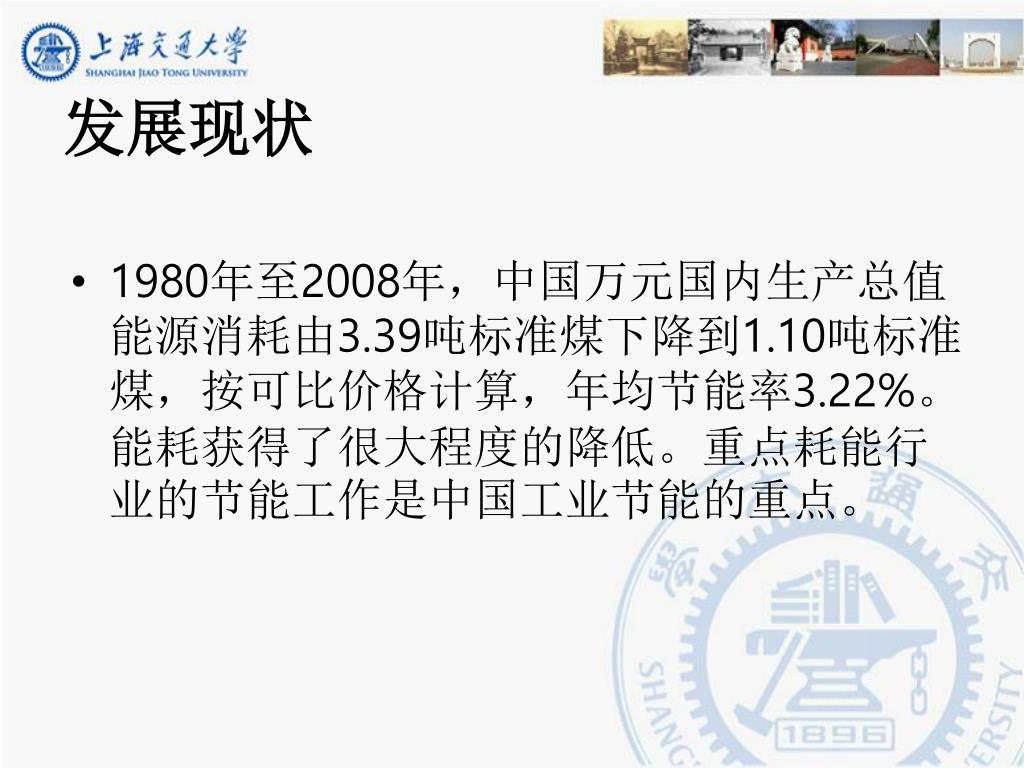

发展现状工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

  • 1980年至2008年,中国万元国内生产总值能源消耗由3.39吨标准煤下降到1.10吨标准煤,按可比价格计算,年均节能率3.22%。能耗获得了很大程度的降低。重点耗能行业的节能工作是中国工业节能的重点。


工业节能规划工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

《规划》指出,到2015年,钢铁、有色金属、石化、化工、建材、机械、轻工、纺织、电子信息等重点行业单位工业增加值能耗分别比2010年下降18%、18%、18%、20%、20%、22%、20%、20%、18%。《规划》提出,将完善财政补贴方式,支持九大重点节能工程建设;对鼓励发展的节能项目,其进口国内不能生产的先进节能装备,在规定范围内免除进口关税;完善热电联产项目的建设投资、电价、热价等政策,有序发展热电联产项目,并研究完善鼓励企业建设利用余热余压发电、生物质能发电、热电联产项目等的电力上网政策。

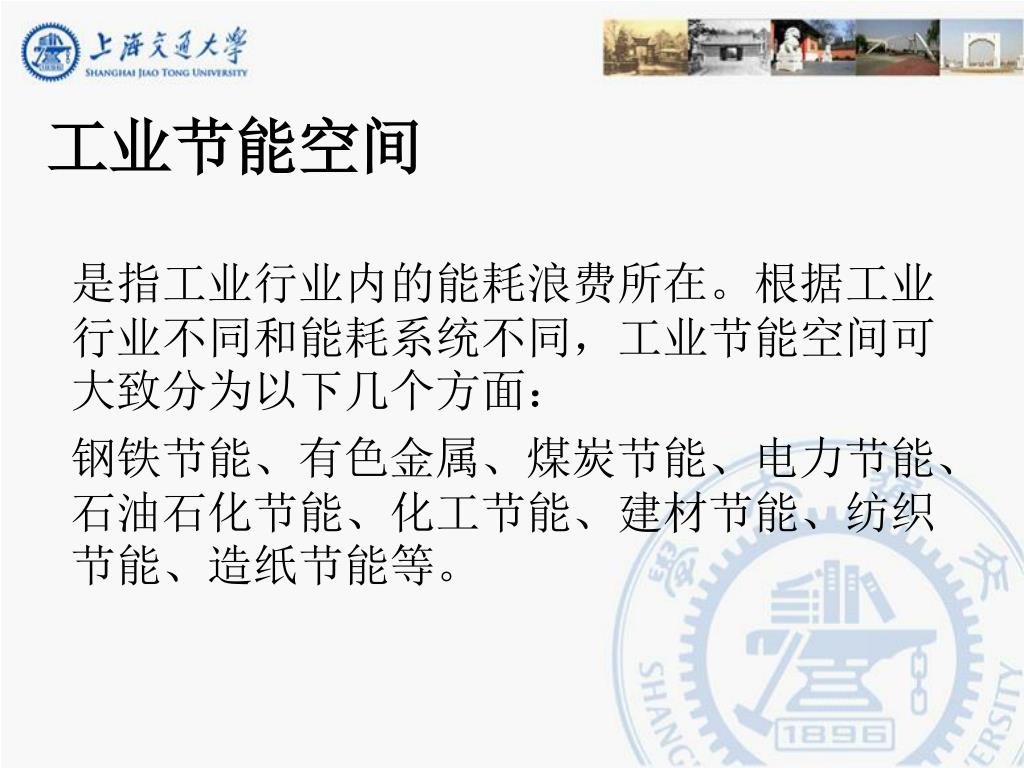

工业节能空间工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

是指工业行业内的能耗浪费所在。根据工业行业不同和能耗系统不同,工业节能空间可大致分为以下几个方面:

钢铁节能、有色金属、煤炭节能、电力节能、石油石化节能、化工节能、建材节能、纺织节能、造纸节能等。


工业节能工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。”十二五”规划

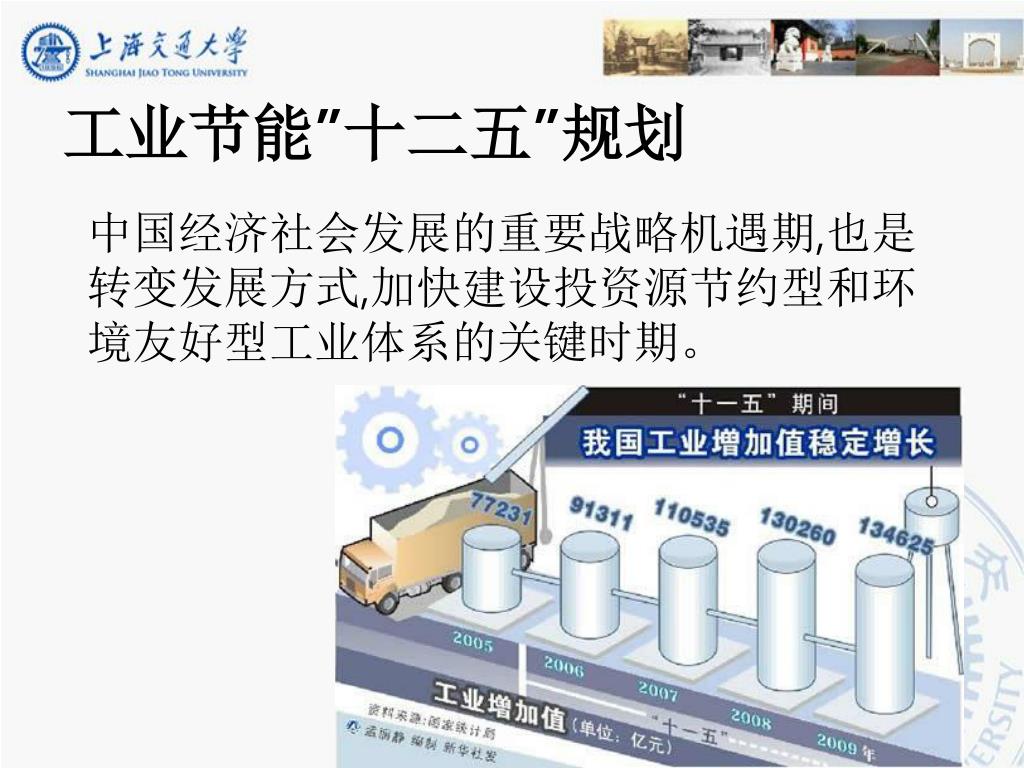

中国经济社会发展的重要战略机遇期,也是转变发展方式,加快建设投资源节约型和环境友好型工业体系的关键时期。

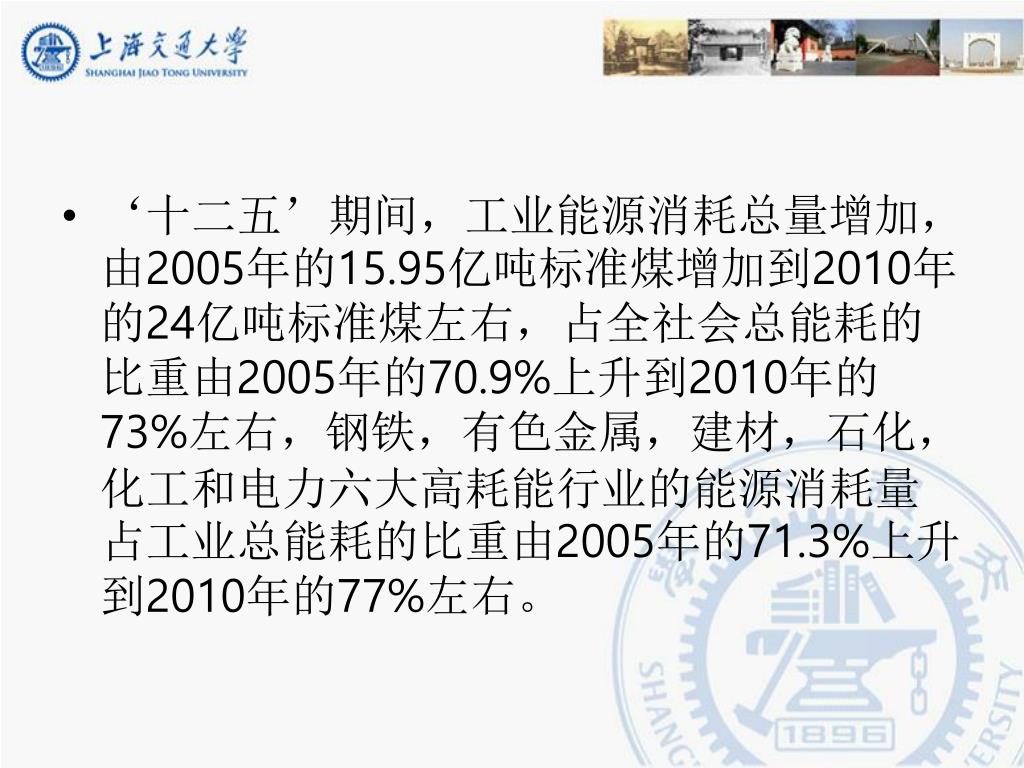

  • ‘十二五’期间,工业能源消耗总量增加,由工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。2005年的15.95亿吨标准煤增加到2010年的24亿吨标准煤左右,占全社会总能耗的比重由2005年的70.9%上升到2010年的73%左右,钢铁,有色金属,建材,石化,化工和电力六大高耗能行业的能源消耗量占工业总能耗的比重由2005年的71.3%上升到2010年的77%左右。


各行业能耗高于世界平均水平工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

  • 中国工业部门的8个行业主要产品单位能耗平均比国际先进水平高40%,如火电供电煤耗高22.5%,大中型钢铁企业吨钢可比能耗21.4%,铜冶炼综合能耗高65%,大型合成氨综合能耗高31.2%,纸和纸板综合能耗高120%。


主要耗能设备效率低于世界平均水平工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

  • 煤炭工业锅炉平均运行效率65%左右,比国际先进水平低15—20个百分点;

  • 中小电动机平均效率87%,风机,水泵平均设计效率75%,均比国际先进水平低5个百分点,系统运行效率低近20个百分点。

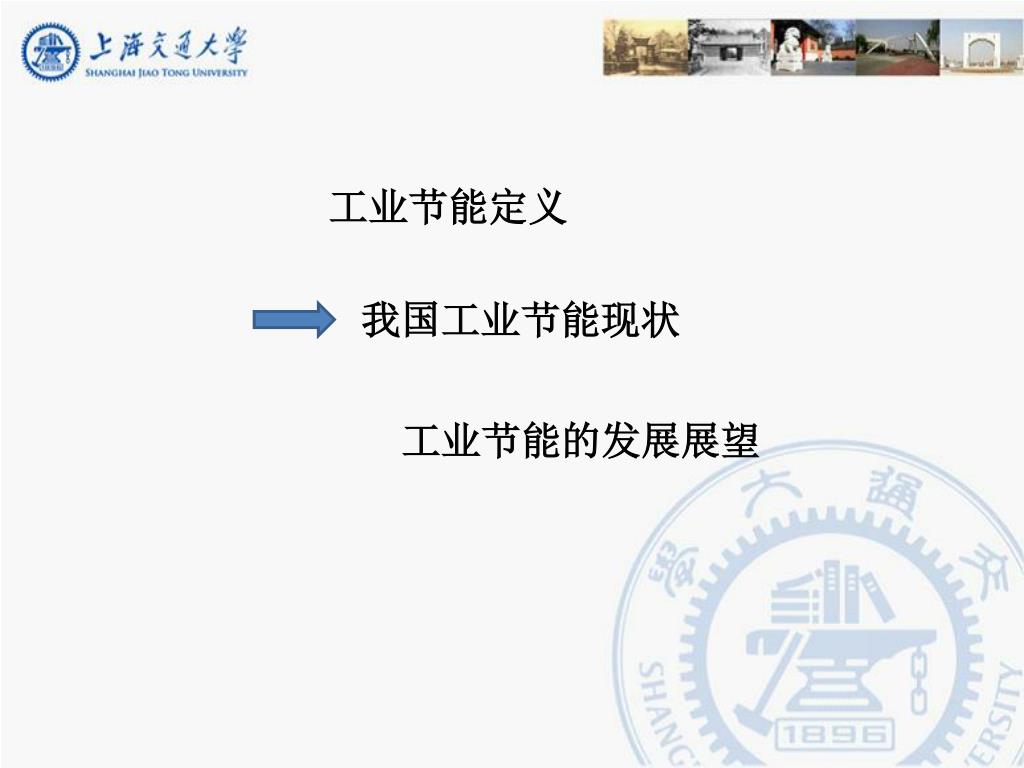

工业节能定义工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

我国工业节能现状

工业节能的发展展望

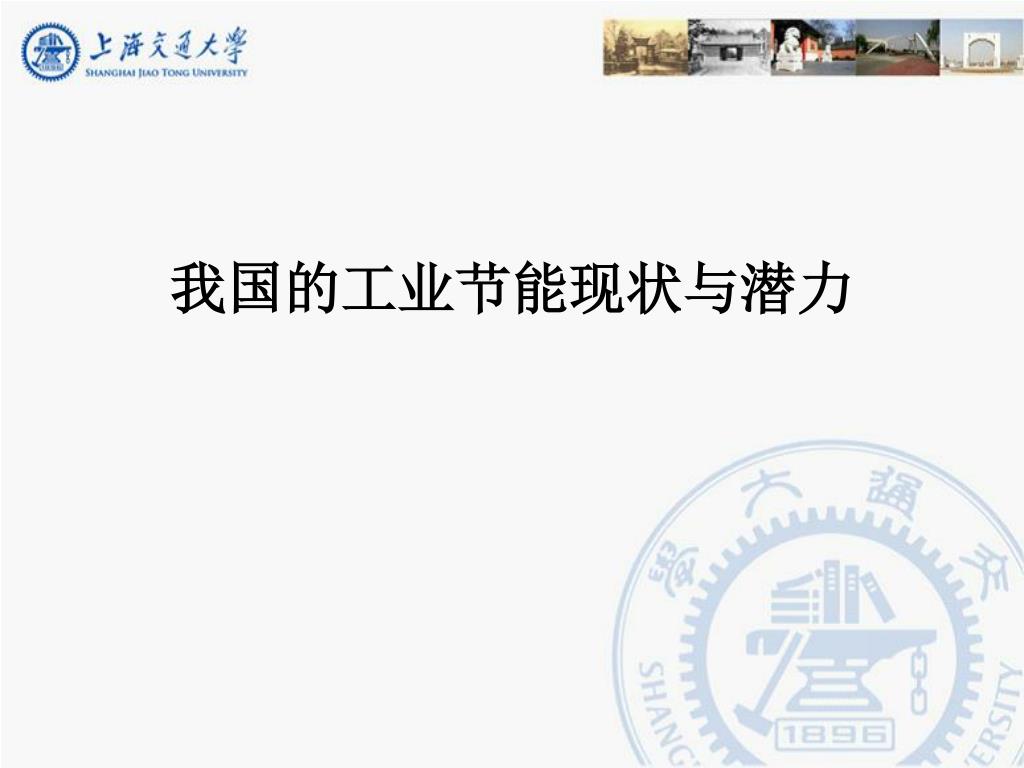

我国的工业节能现状与潜力工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

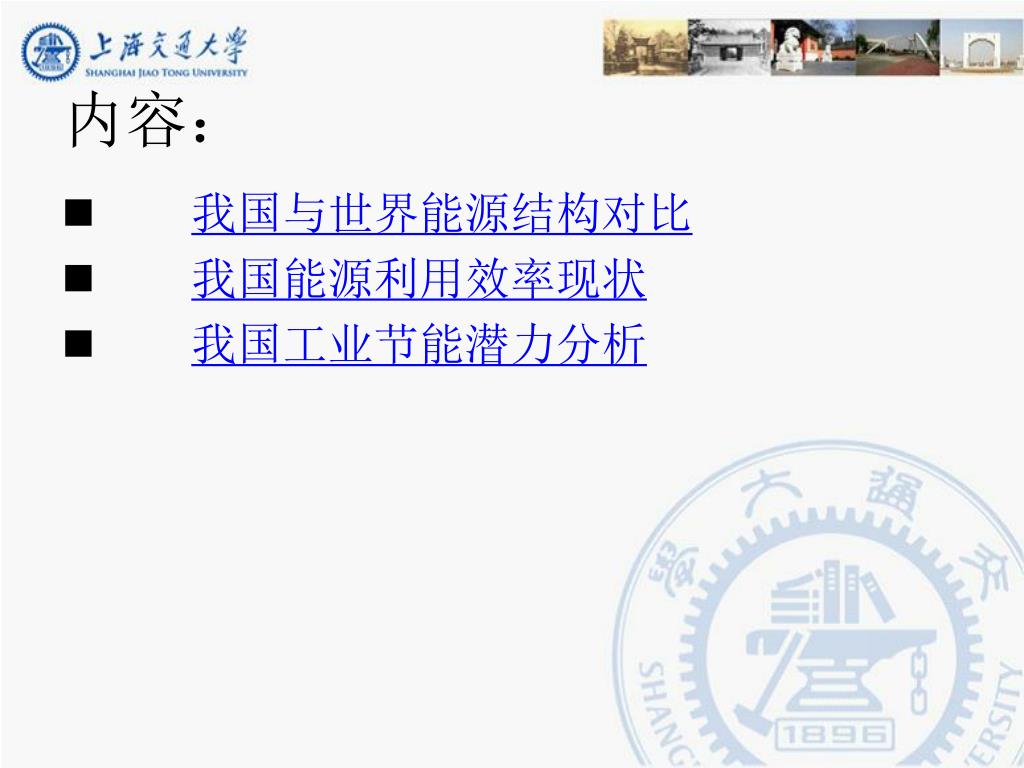

内容: 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

n我国与世界能源结构对比

n我国能源利用效率现状

n我国工业节能潜力分析


我国与世界能源结构对比工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

我国与世界能源结构对比

世界一次能源总供应中各类能源所占比例

《BP世界能源统计2006》的数据表明,以目前的开采速度计算,

全球石油储量可供生产40年,天然气和煤炭则分别可以供应65年

和162年。


我国与世界能源结构对比工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

我国一次能源总供应中各类能源所占比例

煤炭依旧为全球增长最快的燃料,中国消费了全球煤炭的36.9%,其中

几乎全部产自中国本土。2005年,中国的煤炭消费增长了10.9%,比2004年

14.4%的消费增长率有所降低。在中国以外的其他地区,煤炭的增长平缓,

2005年增幅为1.8%,略高于过去10年1.5%的平均增长率。

数据显示,中国自1993年以来对净进口石油依赖度已从0.45%升至

11.5%。国际能源机构预测,2010年中国石油需求将有一半依赖进口,而

到2020年该比例将达60%。


我国与世界能源结构对比工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

世界主要地区、组织与中国煤炭生产比例的对比


我国与世界能源结构对比工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

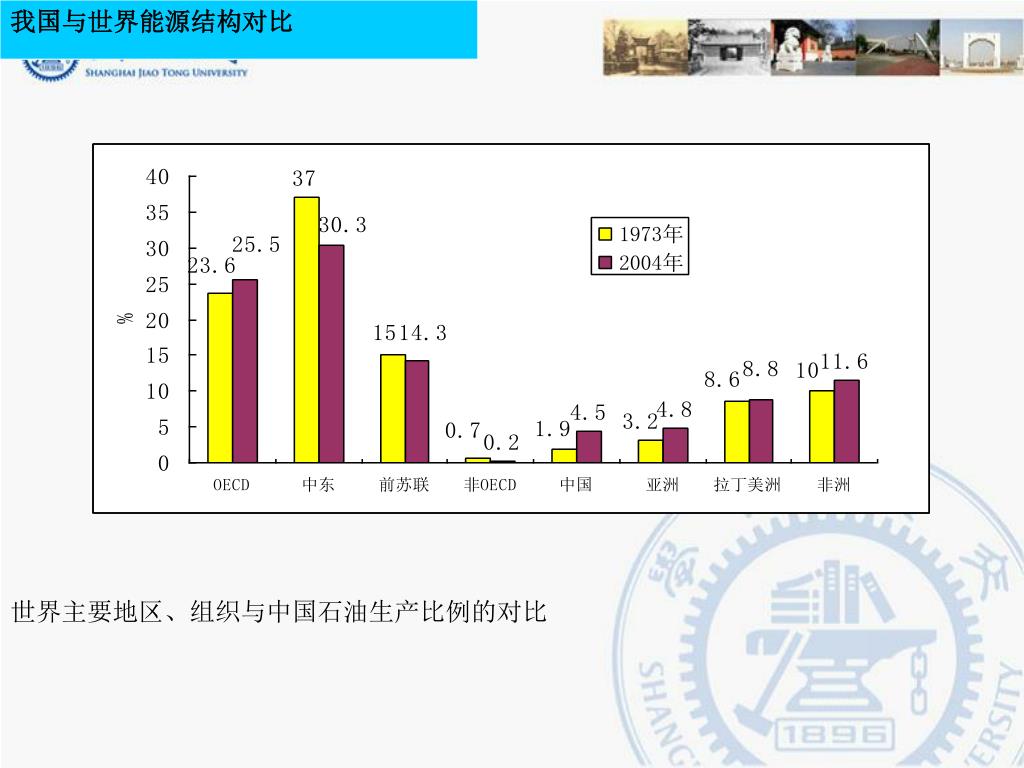

世界主要地区、组织与中国石油生产比例的对比


我国与世界能源结构对比工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

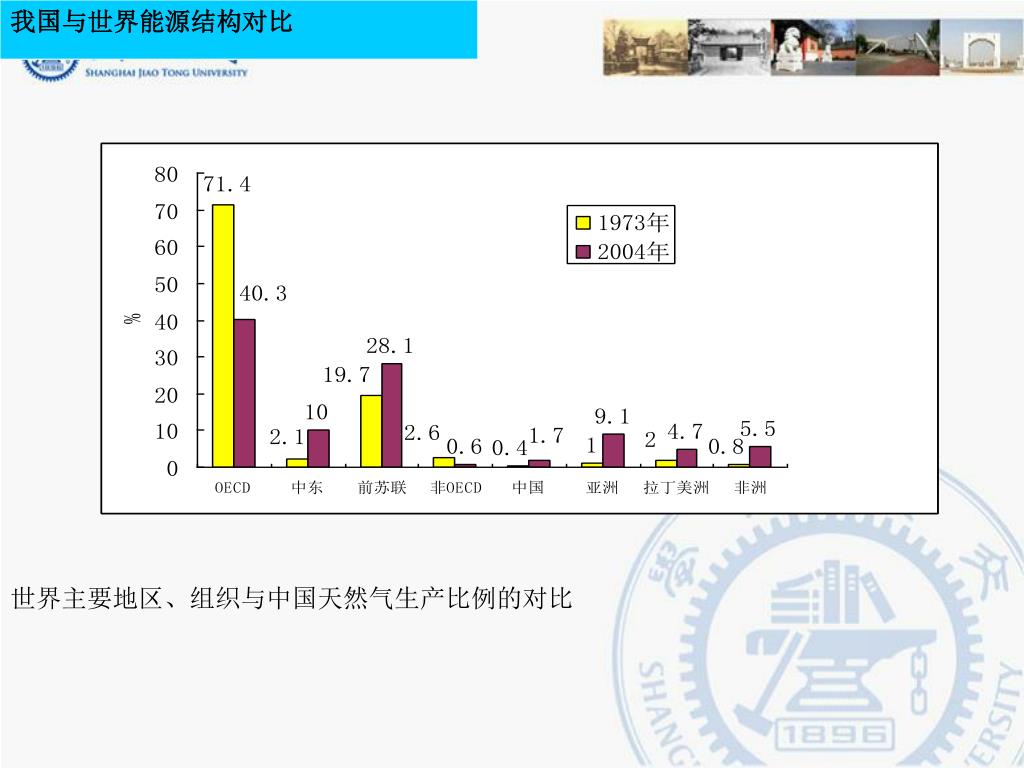

世界主要地区、组织与中国天然气生产比例的对比


我国能源利用效率现状 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

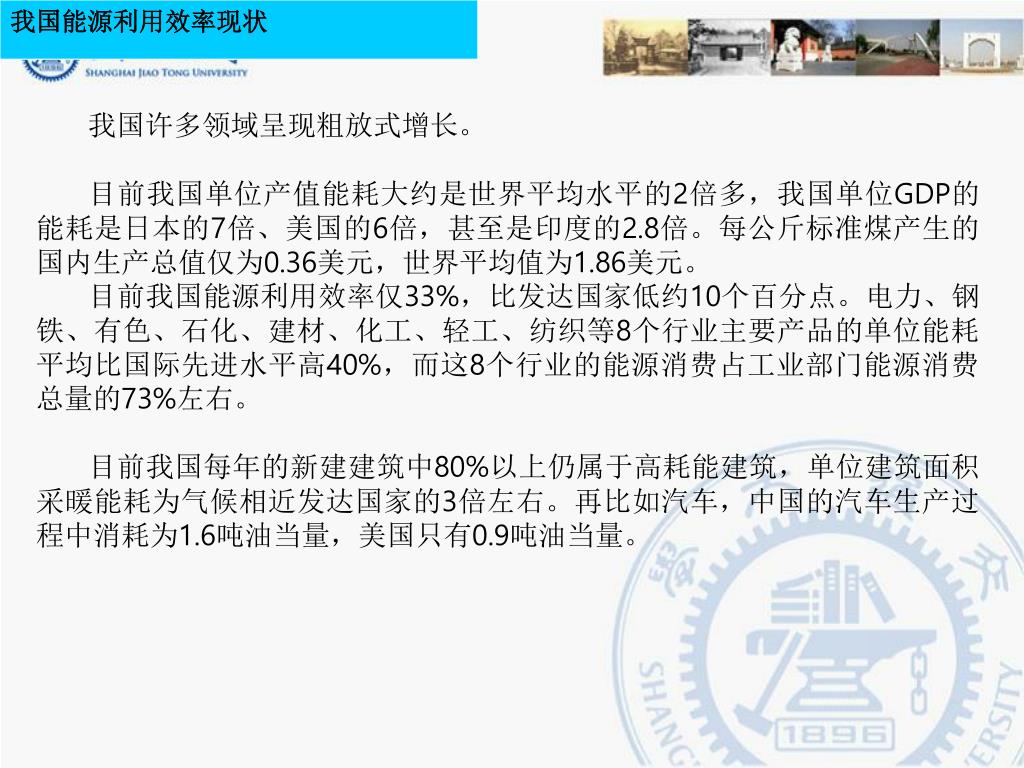

我国许多领域呈现粗放式增长。

目前我国单位产值能耗大约是世界平均水平的2倍多,我国单位GDP的能耗是日本的7倍、美国的6倍,甚至是印度的2.8倍。每公斤标准煤产生的国内生产总值仅为0.36美元,世界平均值为1.86美元。

目前我国能源利用效率仅33%,比发达国家低约10个百分点。电力、钢铁、有色、石化、建材、化工、轻工、纺织等8个行业主要产品的单位能耗平均比国际先进水平高40%,而这8个行业的能源消费占工业部门能源消费总量的73%左右。

目前我国每年的新建建筑中80%以上仍属于高耗能建筑,单位建筑面积采暖能耗为气候相近发达国家的3倍左右。再比如汽车,中国的汽车生产过程中消耗为1.6吨油当量,美国只有0.9吨油当量。


我国能源利用效率现状 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

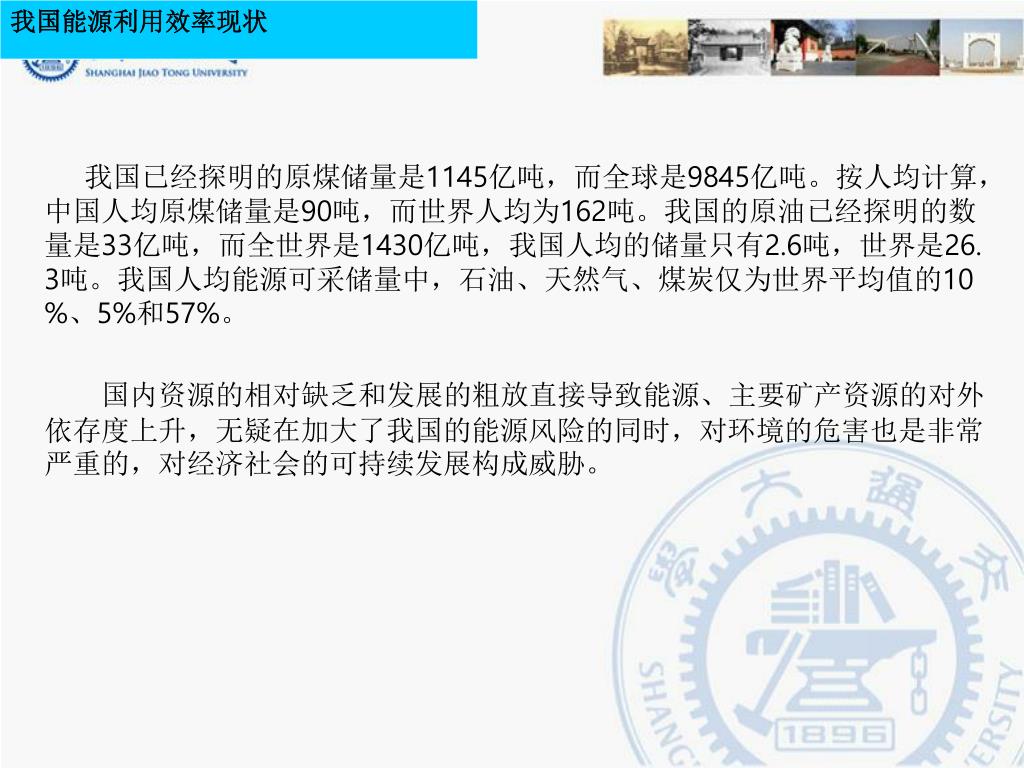

我国已经探明的原煤储量是1145亿吨,而全球是9845亿吨。按人均计算,中国人均原煤储量是90吨,而世界人均为162吨。我国的原油已经探明的数量是33亿吨,而全世界是1430亿吨,我国人均的储量只有2.6吨,世界是26.3吨。我国人均能源可采储量中,石油、天然气、煤炭仅为世界平均值的10%、5%和57%。

国内资源的相对缺乏和发展的粗放直接导致能源、主要矿产资源的对外依存度上升,无疑在加大了我国的能源风险的同时,对环境的危害也是非常严重的,对经济社会的可持续发展构成威胁。


我国能源利用效率现状 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

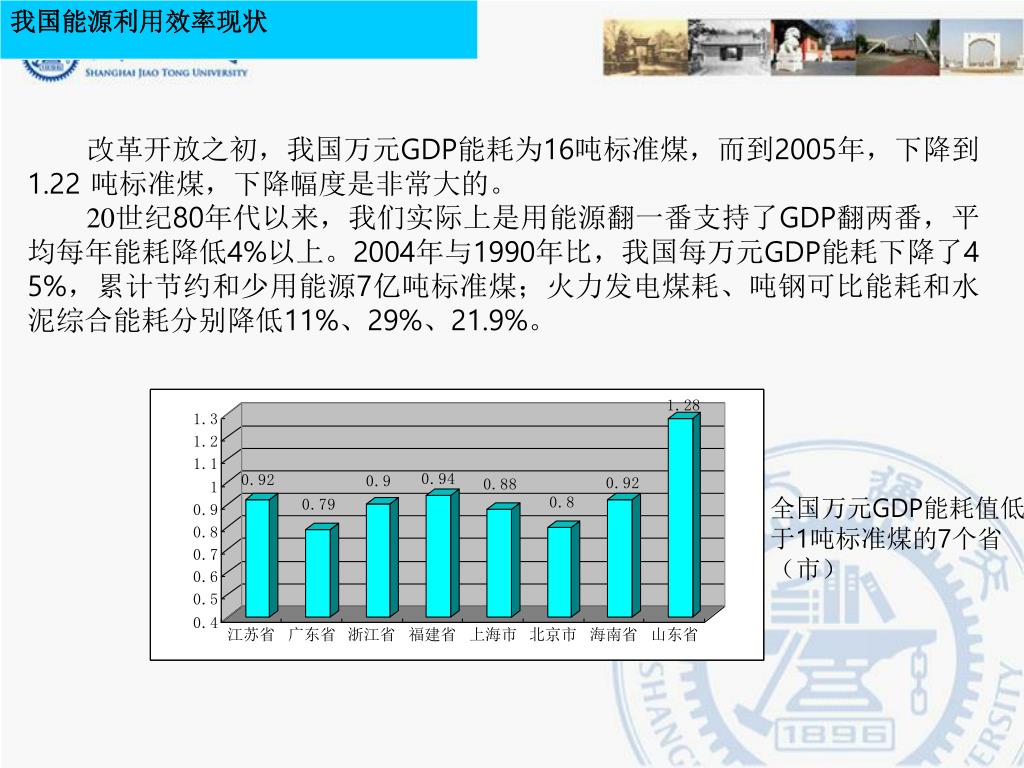

改革开放之初,我国万元GDP能耗为16吨标准煤,而到2005年,下降到1.22 吨标准煤,下降幅度是非常大的。

20世纪80年代以来,我们实际上是用能源翻一番支持了GDP翻两番,平均每年能耗降低4%以上。2004年与1990年比,我国每万元GDP能耗下降了45%,累计节约和少用能源7亿吨标准煤;火力发电煤耗、吨钢可比能耗和水泥综合能耗分别降低11%、29%、21.9%。

全国万元GDP能耗值低

于1吨标准煤的7个省

(市)


我国能源利用效率现状 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

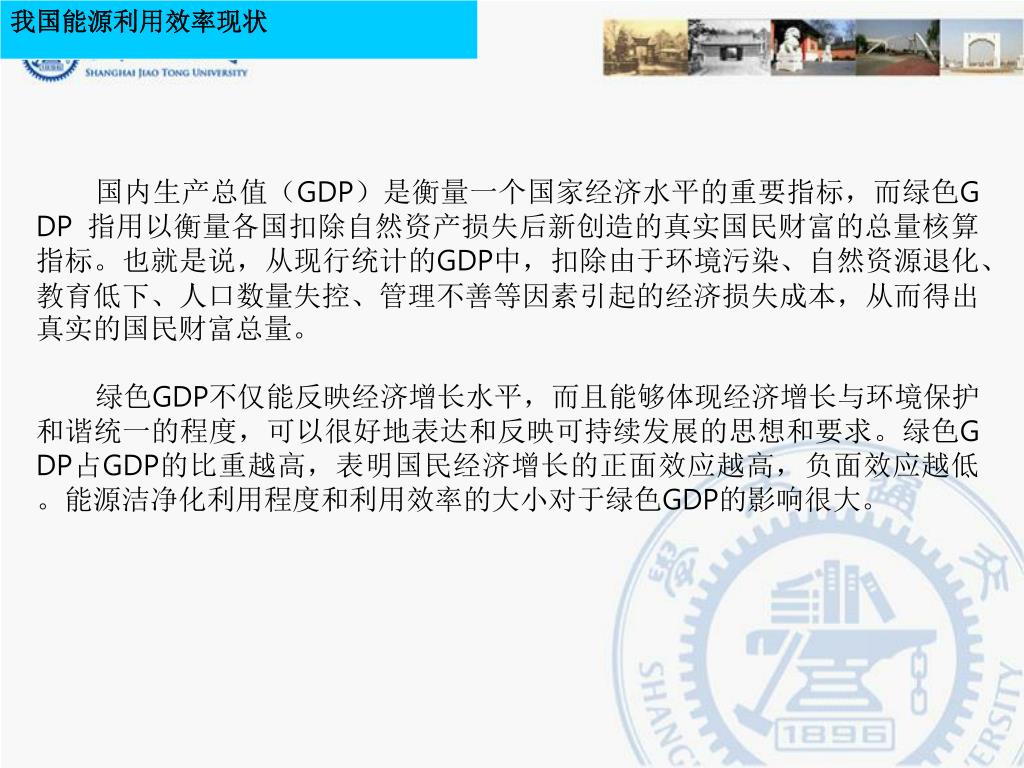

国内生产总值(GDP)是衡量一个国家经济水平的重要指标,而绿色GDP 指用以衡量各国扣除自然资产损失后新创造的真实国民财富的总量核算指标。也就是说,从现行统计的GDP中,扣除由于环境污染、自然资源退化、教育低下、人口数量失控、管理不善等因素引起的经济损失成本,从而得出真实的国民财富总量。

绿色GDP不仅能反映经济增长水平,而且能够体现经济增长与环境保护和谐统一的程度,可以很好地表达和反映可持续发展的思想和要求。绿色GDP占GDP的比重越高,表明国民经济增长的正面效应越高,负面效应越低。能源洁净化利用程度和利用效率的大小对于绿色GDP的影响很大。


我国能源利用效率现状 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

中国是世界上产值能耗最高的国家之一,无论是横向与国外先进水平比,还是从自身纵向发展看,我国节能的空间和潜力还是很大的。

“十一五”规划提出,到2010年单位GDP能耗比“十五”期末降低20%左右,这意味着今后5年每年单位GDP能耗下降4.4%左右。

20%是“十一五”规划8个约束性指标之一。与期望指标不同,它具有法律效力,即依靠国家力量加以保障的效力,假若执行不到位,相关单位需要承担一定的法律责任。“十五”期间也提出了单位能耗降低20%的预期指标,但结果反而上升了13 %,那时并无约束性指标的说法,因此也不了了之。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

钢铁:

从1995年开始到2002年,我国钢铁企业炼铁工序能耗呈逐年下降之势:1995年为509千克标准煤/吨;1999年为469千克标准煤/吨;2000年为467千克标准煤/吨;2001年为464千克标准煤/吨;2002年为455千克标准煤/吨。

钢铁行业的生产在节能降耗方面取得新进步。钢协会员生产企业2006年1至9月吨钢综合能耗645.57千克标准煤/吨,同比下降6.86%;吨钢可比能耗625,85千克标准煤/吨,同比下降6.37%。

但是,重点钢铁企业吨钢可比能耗比国外先进水平高10%左右,能源费用占生产成本比重比国外先进企业约高10个百分点。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

有色金属:

有色金属工业也是能源消耗量很大的产业。粗铜综合能耗平均为1吨标准煤左右,比国外先进水平高40%,氧化铝综合能耗平均为1154公斤标准煤,比国外先进水平高50%左右,节约的潜力很大。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

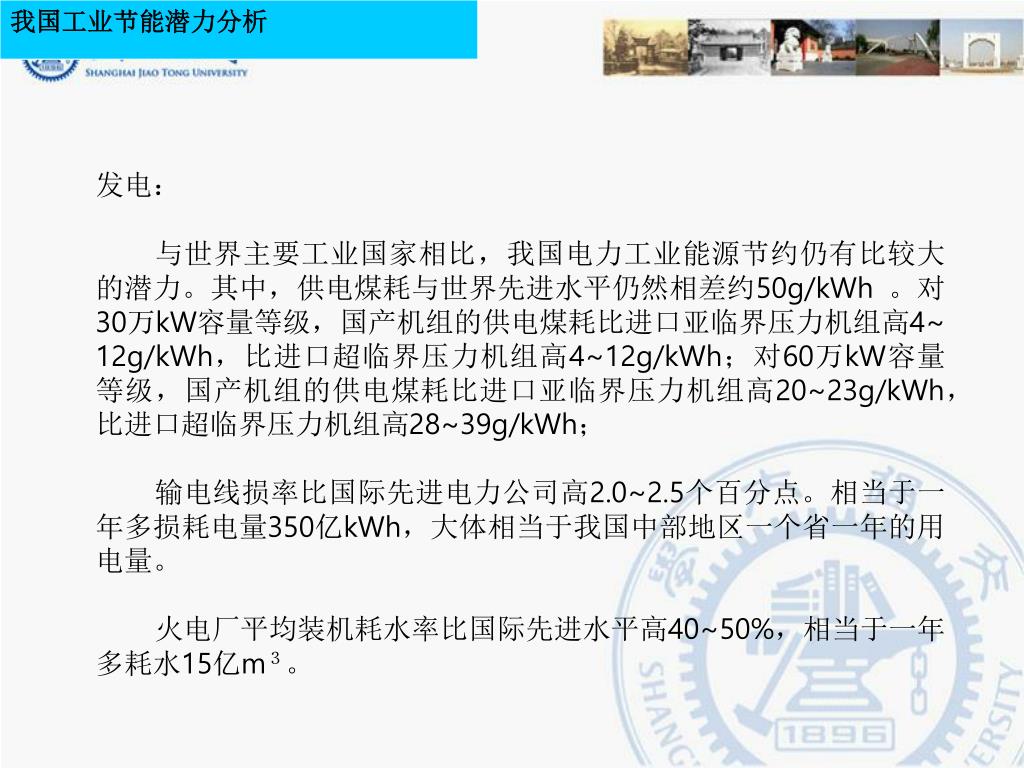

发电:

与世界主要工业国家相比,我国电力工业能源节约仍有比较大的潜力。其中,供电煤耗与世界先进水平仍然相差约50g/kWh 。对30万kW容量等级,国产机组的供电煤耗比进口亚临界压力机组高4~12g/kWh,比进口超临界压力机组高4~12g/kWh;对60万kW容量等级,国产机组的供电煤耗比进口亚临界压力机组高20~23g/kWh,比进口超临界压力机组高28~39g/kWh;

输电线损率比国际先进电力公司高2.0~2.5个百分点。相当于一年多损耗电量350亿kWh,大体相当于我国中部地区一个省一年的用电量。

火电厂平均装机耗水率比国际先进水平高40~50%,相当于一年多耗水15亿m3。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

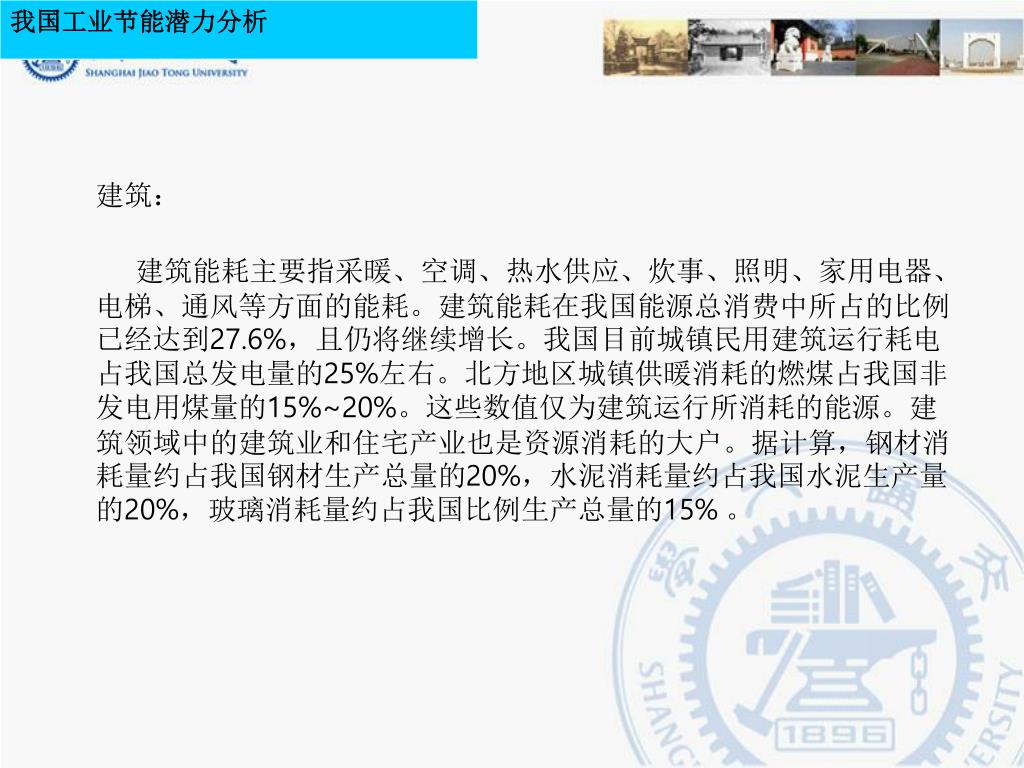

建筑:

建筑能耗主要指采暖、空调、热水供应、炊事、照明、家用电器、电梯、通风等方面的能耗。建筑能耗在我国能源总消费中所占的比例已经达到27.6%,且仍将继续增长。我国目前城镇民用建筑运行耗电占我国总发电量的25%左右。北方地区城镇供暖消耗的燃煤占我国非发电用煤量的15%~20%。这些数值仅为建筑运行所消耗的能源。建筑领域中的建筑业和住宅产业也是资源消耗的大户。据计算,钢材消耗量约占我国钢材生产总量的20%,水泥消耗量约占我国水泥生产量的20%,玻璃消耗量约占我国比例生产总量的15%。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

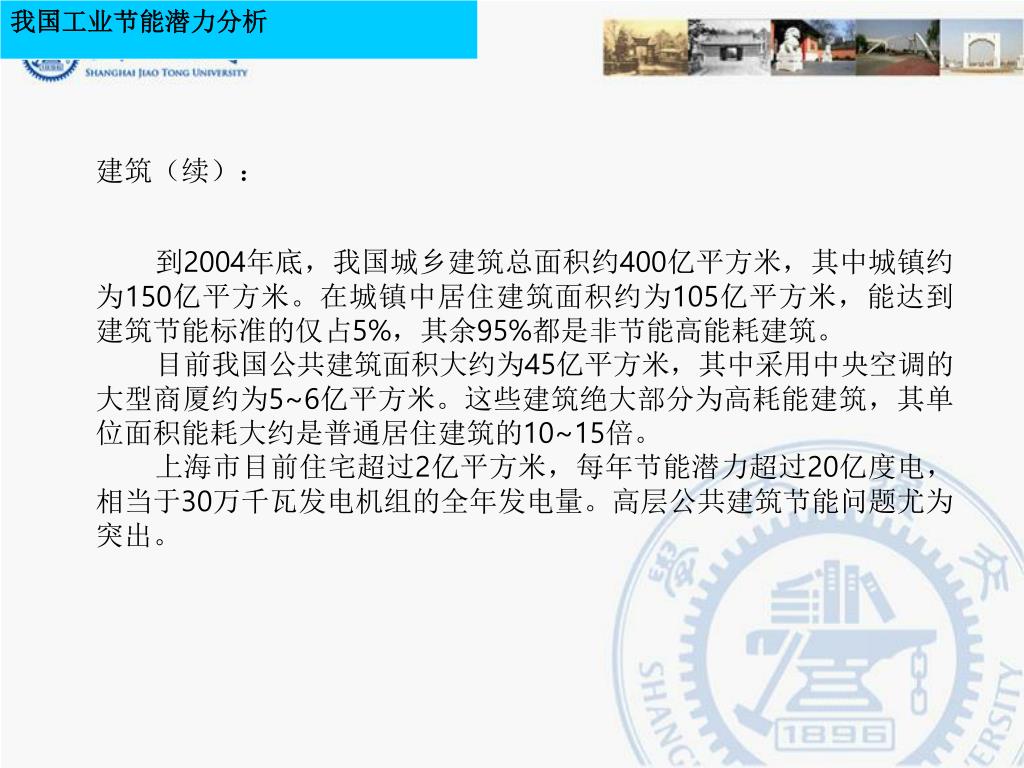

建筑(续):

到2004年底,我国城乡建筑总面积约400亿平方米,其中城镇约为150亿平方米。在城镇中居住建筑面积约为105亿平方米,能达到建筑节能标准的仅占5%,其余95%都是非节能高能耗建筑。

目前我国公共建筑面积大约为45亿平方米,其中采用中央空调的大型商厦约为5~6亿平方米。这些建筑绝大部分为高耗能建筑,其单位面积能耗大约是普通居住建筑的10~15倍。

上海市目前住宅超过2亿平方米,每年节能潜力超过20亿度电,相当于30万千瓦发电机组的全年发电量。高层公共建筑节能问题尤为突出。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

建筑(续):

我国建筑节能目标:通过全面推进建筑节能工作,到2010年,城镇建筑达到节能50%的设计标准,其中各特大城市和部分大城市率先实施节能65%的标准;开展城市既有居住和公共建筑的节能改造;大城市完成改造面积25%,中等城市完成15%,小城市完成10%。

在此基础上,到2020年实现大部分既有建筑的节能改造,新建建筑东部地区要实现节能75%,中部和西部也要争取实现节能65%。

仅就城镇新建建筑而言,如果全部在现有基础执行节能50%的标准,则每年大约可节省1.6亿吨标准煤;大部分既有住宅如果在现有基础上实现50%的节能,则一年大约可节省0.68亿吨标准煤,实现减排CO21.43亿吨;全国公共建筑如果按节能50%的标准进行改造,总的节能潜力约为1.35亿吨标准煤。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

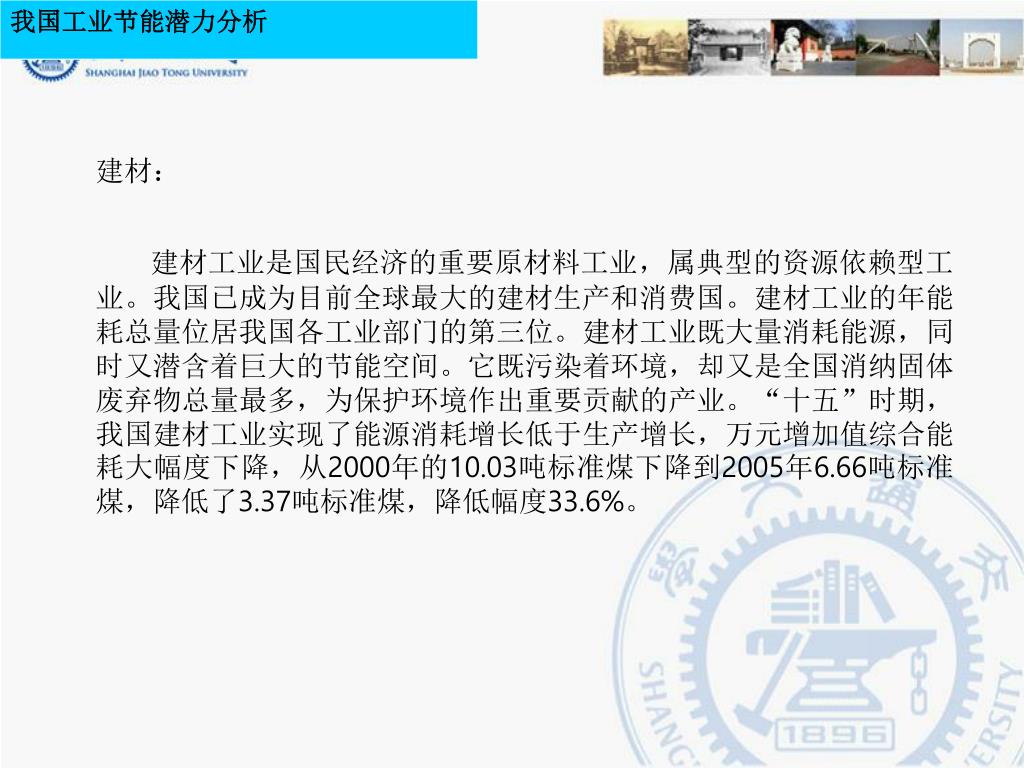

建材:

建材工业是国民经济的重要原材料工业,属典型的资源依赖型工业。我国已成为目前全球最大的建材生产和消费国。建材工业的年能耗总量位居我国各工业部门的第三位。建材工业既大量消耗能源,同时又潜含着巨大的节能空间。它既污染着环境,却又是全国消纳固体废弃物总量最多,为保护环境作出重要贡献的产业。“十五”时期,我国建材工业实现了能源消耗增长低于生产增长,万元增加值综合能耗大幅度下降,从2000年的10.03吨标准煤下降到2005年6.66吨标准煤,降低了3.37吨标准煤,降低幅度33.6%。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

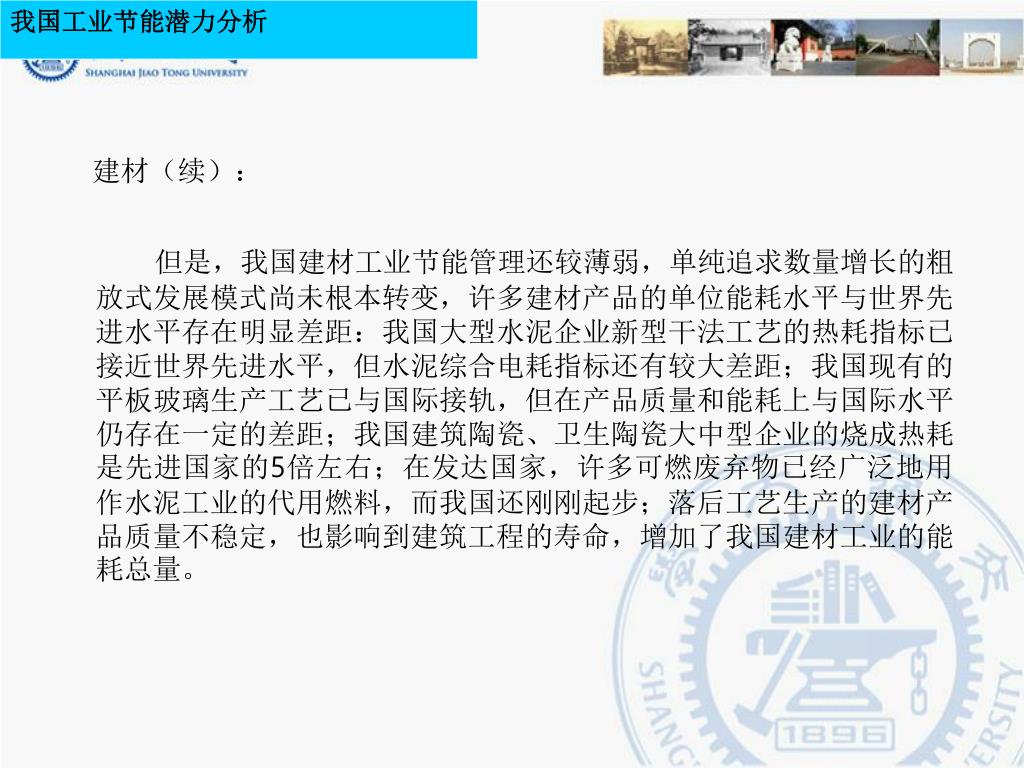

建材(续):

但是,我国建材工业节能管理还较薄弱,单纯追求数量增长的粗放式发展模式尚未根本转变,许多建材产品的单位能耗水平与世界先进水平存在明显差距:我国大型水泥企业新型干法工艺的热耗指标已接近世界先进水平,但水泥综合电耗指标还有较大差距;我国现有的平板玻璃生产工艺已与国际接轨,但在产品质量和能耗上与国际水平仍存在一定的差距;我国建筑陶瓷、卫生陶瓷大中型企业的烧成热耗是先进国家的5倍左右;在发达国家,许多可燃废弃物已经广泛地用作水泥工业的代用燃料,而我国还刚刚起步;落后工艺生产的建材产品质量不稳定,也影响到建筑工程的寿命,增加了我国建材工业的能耗总量。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

年份

1995

2000

2001

2002

2003

2004

2005(预计)

水泥产量(万t)

47591

59700

66400

72500

86200

97000

107000

耗煤总量(万tce)

8331

10030

10433

11774

13723

15132

15738

热耗(kgce/t)

133

128

125

122

119

116

100

电耗(kWh/t)

104

102

101

100

100

99

100

综合能耗(kgce/t)

175

108

166

162

159

156

153

建材(续):

我国水泥企业总数达到5000个,其中小水泥企业所占比例高达60%。目前,水泥立窑单线年生产能力平均仅5万吨,远远低于国际平均水平。而据测算,水泥立窑的热耗比新型干法窑要高出15%~20%。但是,由于规模小、中小企业多,水泥行业的工艺技术升级缓慢,大大拉高了水泥行业的能耗指标。

水泥制造业能源消费量统计估算


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

项目

国际水平

国内水平

国际先进水平

国际一般水平

国内先进水平

国内一般水平

熟料烧成热耗(kJ/kg)

2842

2970

2970

3344~3762

水泥综合电耗(kWh/t)

85

95~100

90~95

110

熟料强度(MPa)

70

65

62

58

窑系统年运转率(%)

95

85

90

80

劳动生产率(t/人.a)

15000~20000

8000~10000

5000~10000

1000~2000

窑尾粉尘排放(mg/Nm2)

20~30

50

50

100

窑尾烟气排放NO2(mg/Nm2)

200

<500

500

1200

窑尾烟气排放SO2(mg/Nm2)

50

<200

200

400

重金属(mg/Nm2)

0.6

1.5

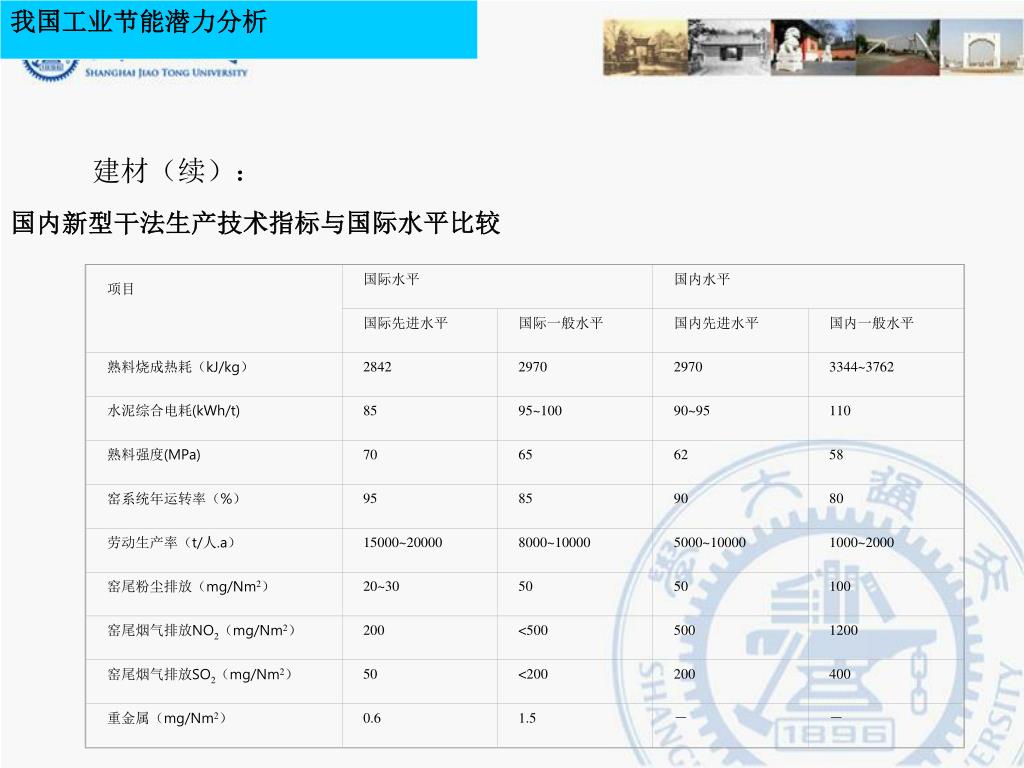

建材(续):

国内新型干法生产技术指标与国际水平比较


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

评价

水平

综合能耗

烧成热耗

建筑陶瓷

(kgce/ m2)

卫生陶瓷(kgce/t)

建筑陶瓷

(kJ/kg瓷)

卫生陶瓷

(kJ/kg瓷)

国内落后水平

>14651

62790~79580

国内一般水平

2.5~15

400~1800

8372~12558

20930~41860

国内先进水平

2930~6279

6280~16740

国外先进水平

0.77~6.42

258~476

1256~4186

8350~8370

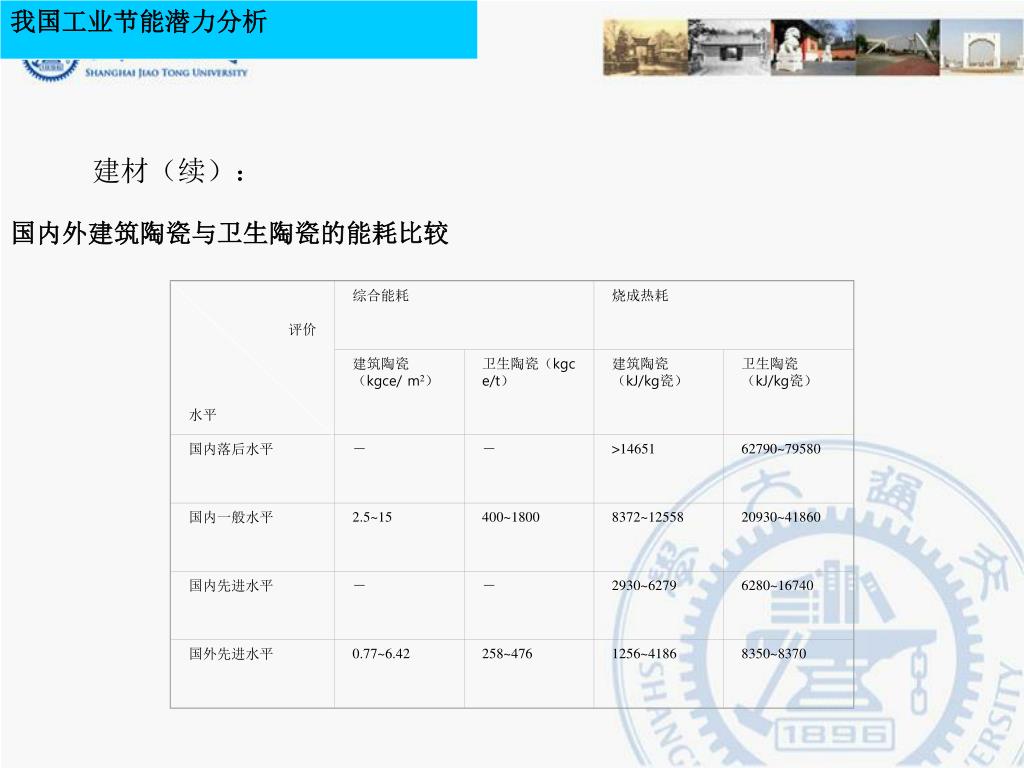

建材(续):

国内外建筑陶瓷与卫生陶瓷的能耗比较


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

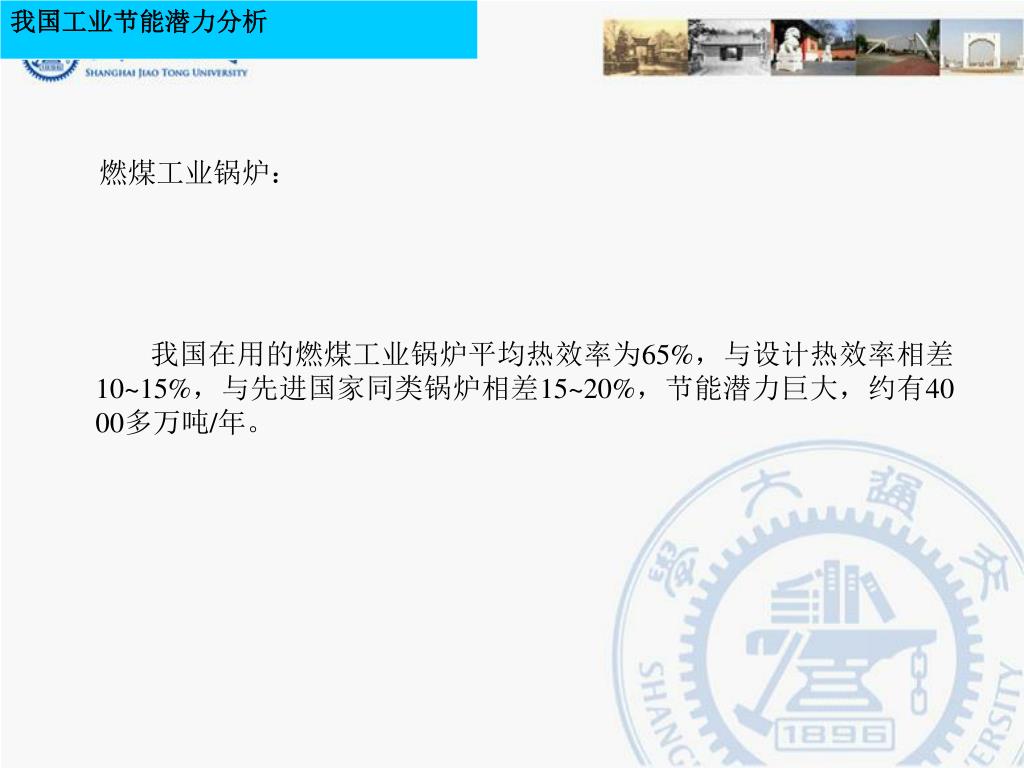

燃煤工业锅炉:

我国在用的燃煤工业锅炉平均热效率为65%,与设计热效率相差10~15%,与先进国家同类锅炉相差15~20%,节能潜力巨大,约有4000多万吨/年。


燃煤工业锅炉工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。2010~2020年分阶段节能潜力预测

燃煤工业锅炉2010~2020年分阶段节能潜力预测

我国工业节能潜力分析

项目

阶段划分

2005~2010年

2010~2015年

2015~2000年

情况一

燃煤工业锅炉要求达到的平均热效率

65%

72%

75%

燃煤工业锅炉装

机容量保持不变

燃煤工业锅炉装

机容量保持不变

燃煤工业锅炉装

机容量保持不变

年平均节煤能力(亿tce)

(以2004年为基数)

0.176

0.389

0.533

年平均节煤能力(亿tce)

(阶段相对计算值)

0.176

0.222

0.160

情况二

燃煤工业锅炉要求达到的平均热效率

68%

72%

75%

燃煤工业锅炉装

机容量每年增加3.6万MW,新装锅炉中燃气煤炉占新装容量的15%

燃煤工业锅炉装

机容量每年增加3.3万MW,新装锅炉中燃气煤炉占新装容量的20%

燃煤工业锅炉装

机容量每年增加3.1万MW,新装锅炉中燃气煤炉占新装容量的25%

年平均节煤能力(亿tce)

(以2004年为基数)

0.176

0.472

0.728

年平均节煤能力(亿tce)

(阶段相对计算值)

0.176

0.254

0.174

燃煤工业锅炉(续):

燃煤工业锅炉2010~2020年分阶段节能潜力预测


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

主要耗能产品实施能效标准节能潜力的座次:

中国标准化研究院资源与环境标准化研究所最近完成的一项研究排出了我国主要耗能产品实施能效标准节能潜力的座次。按照这项研究的测算,如果23种主要耗能产品都制定并较好地实施能耗标准,到2020年,我国主要用能产品节电25422亿千瓦时,折合1.28亿吨标准煤。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

我国主要耗能产品能效标准制修订的先后次序:

家用电器:房间空调器、电冰箱、彩色电视广播接收机、变频空调、电饭锅、电动洗衣机、电热水器、电磁炉、微波炉、电风扇、饮水机、影碟机、电视机机顶盒、抽油烟机、电烤箱。

办公设备:计算机、计算机显示器、打印机、复印机、电源适配器、传真机。

照明器具:双端荧光灯、自镇流荧光灯、管型荧光灯镇流器、单端灯、高压钠灯、高压钠灯镇流器、金属卤化物灯、金属卤化物灯镇流器、灯具、白炽灯、贡灯、交通灯、出口指示灯。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

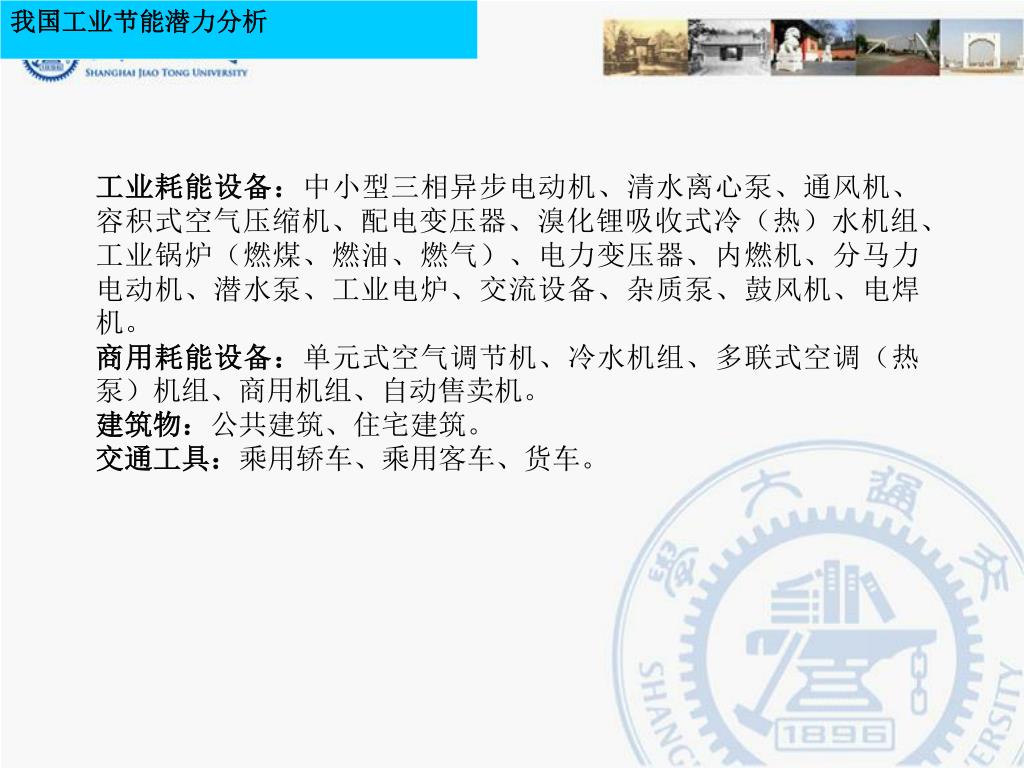

工业耗能设备:中小型三相异步电动机、清水离心泵、通风机、容积式空气压缩机、配电变压器、溴化锂吸收式冷(热)水机组、工业锅炉(燃煤、燃油、燃气)、电力变压器、内燃机、分马力电动机、潜水泵、工业电炉、交流设备、杂质泵、鼓风机、电焊机。

商用耗能设备:单元式空气调节机、冷水机组、多联式空调(热泵)机组、商用机组、自动售卖机。

建筑物:公共建筑、住宅建筑。

交通工具:乘用轿车、乘用客车、货车。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

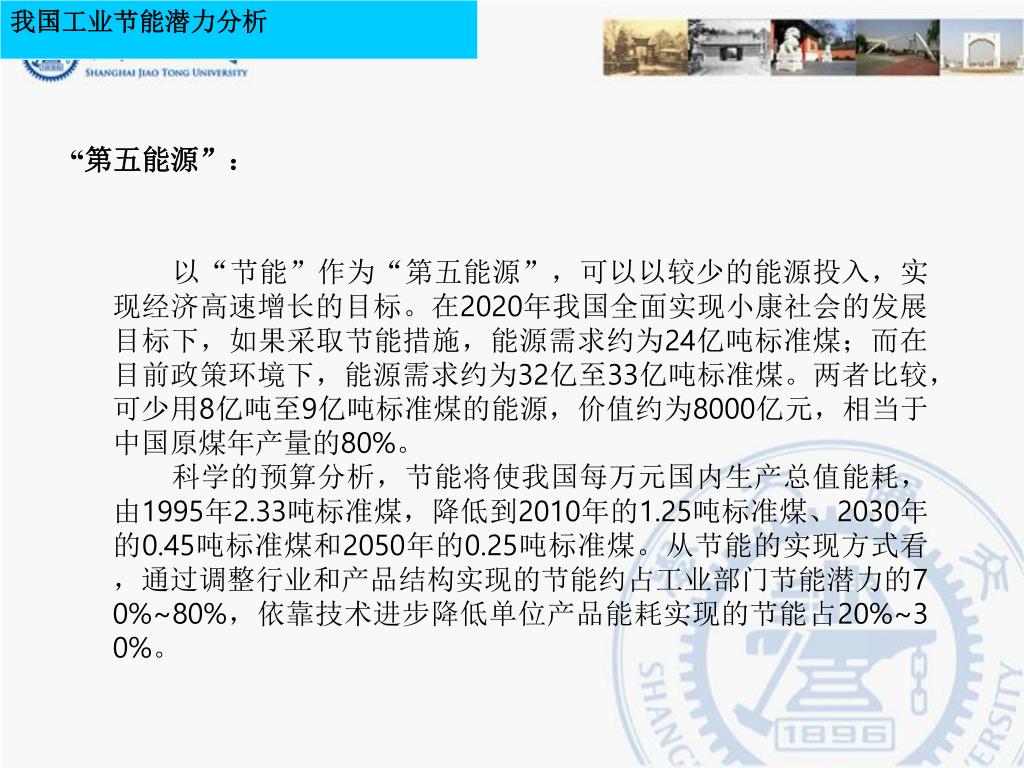

“第五能源”:

以“节能”作为“第五能源”,可以以较少的能源投入,实现经济高速增长的目标。在2020年我国全面实现小康社会的发展目标下,如果采取节能措施,能源需求约为24亿吨标准煤;而在目前政策环境下,能源需求约为32亿至33亿吨标准煤。两者比较,可少用8亿吨至9亿吨标准煤的能源,价值约为8000亿元,相当于中国原煤年产量的80%。

科学的预算分析,节能将使我国每万元国内生产总值能耗,由1995年2.33吨标准煤,降低到2010年的1.25吨标准煤、2030年的0.45吨标准煤和2050年的0.25吨标准煤。从节能的实现方式看,通过调整行业和产品结构实现的节能约占工业部门节能潜力的70%~80%,依靠技术进步降低单位产品能耗实现的节能占20%~30%。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

存在问题:

作为后发型工业化国家,我国有后发优势,现在许多节能技术已经非常成熟,可以直接利用。过去20年的粗放型增长,浪费了许多能源。这同时说明我国有很大的节能潜力,应当转变观念,把节能当成一种资源去开发。

虽然,工业领域节能潜力巨大,节能措施也已明确,作为一项系统工程,工业节能实施起来,却仍然存在不少难题。

难题之一是行业能源管理基础差,缺乏共性节能技术研发的机制,能源统计分析、节能信息、能耗标准制修订等行业能源基础工作薄弱。

难题之二是节能法总体上属于一部倡导性、引导性法律,不仅强制性和权威性不够,而且缺少配套的法规政策。现有的节能优惠措施难以得到有效落实,企业节能改造使用的是宝贵的技改资金,产生的效益却没有被免除各种税费。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

工业节能是项系统工程,需要建立完善的节能体制与机制,国家应强化行业节能信息化管理,搭建节能降耗的基础平台,完善共性节能技术研发的机制,制订推荐性引导标准、设计标准、和排放标准。此外,应加强考核机制建设,将节能目标纳入税收优惠政策框架,世界上没有一个国家是单纯靠市场力量来推动节能工作的,政府的有形之手应该起主导作用,政府除了要完善相关法律外,还应该辅以相应的财税政策支持。

另外,专业化的能源服务公司对于节能工作的开展必不可少,但往往是中小企业,缺乏资金,国家应该建立专门性的担保基金,确保节能服务公司工作的顺利开展。


我国工业节能潜力分析 工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

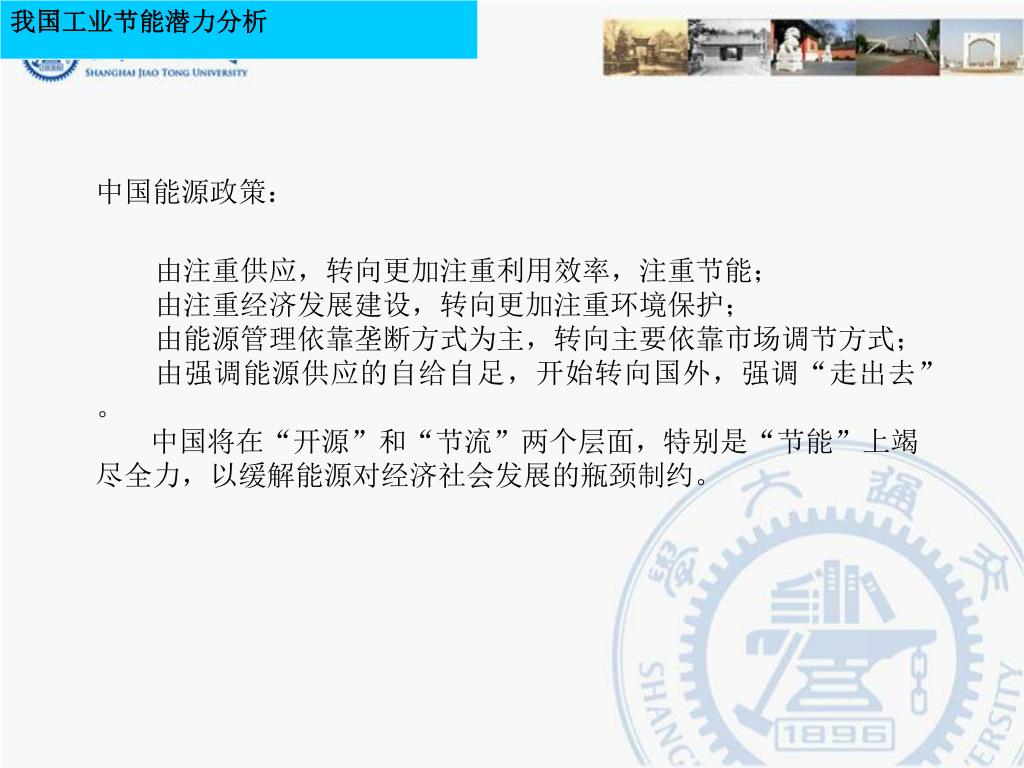

中国能源政策:

由注重供应,转向更加注重利用效率,注重节能;

由注重经济发展建设,转向更加注重环境保护;

由能源管理依靠垄断方式为主,转向主要依靠市场调节方式;

由强调能源供应的自给自足,开始转向国外,强调“走出去”。

中国将在“开源”和“节流”两个层面,特别是“节能”上竭尽全力,以缓解能源对经济社会发展的瓶颈制约。

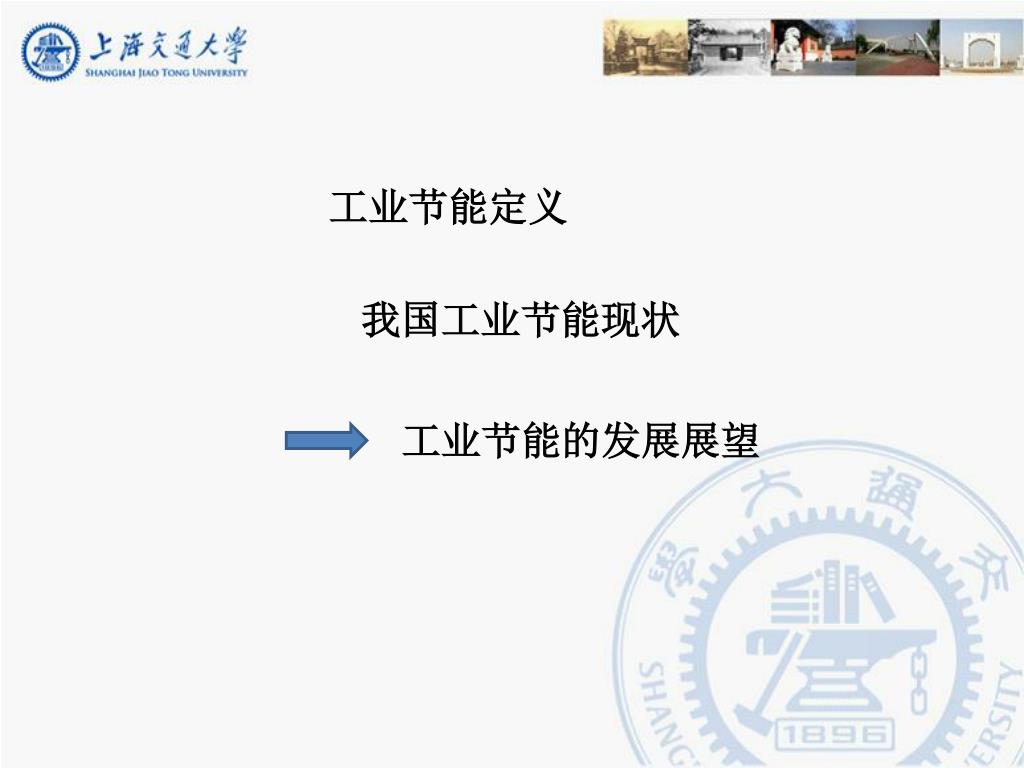

工业节能定义工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

我国工业节能现状

工业节能的发展展望


工业节能后期展望工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

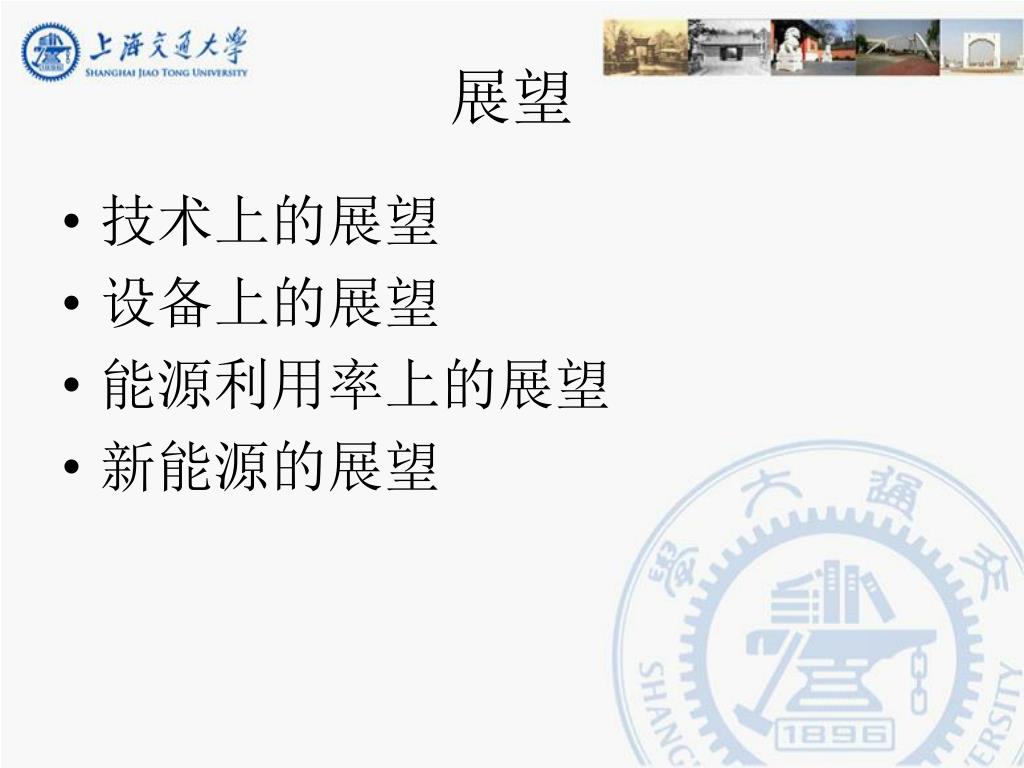

展望工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

  • 技术上的展望

  • 设备上的展望

  • 能源利用率上的展望

  • 新能源的展望

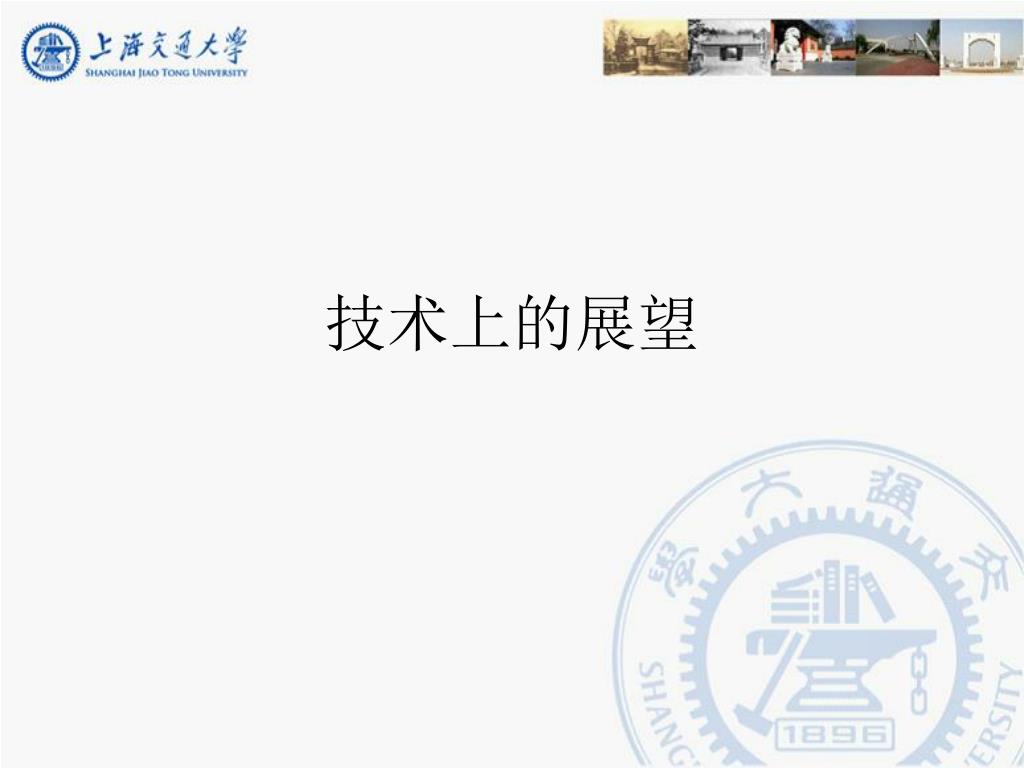

技术上的展望工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

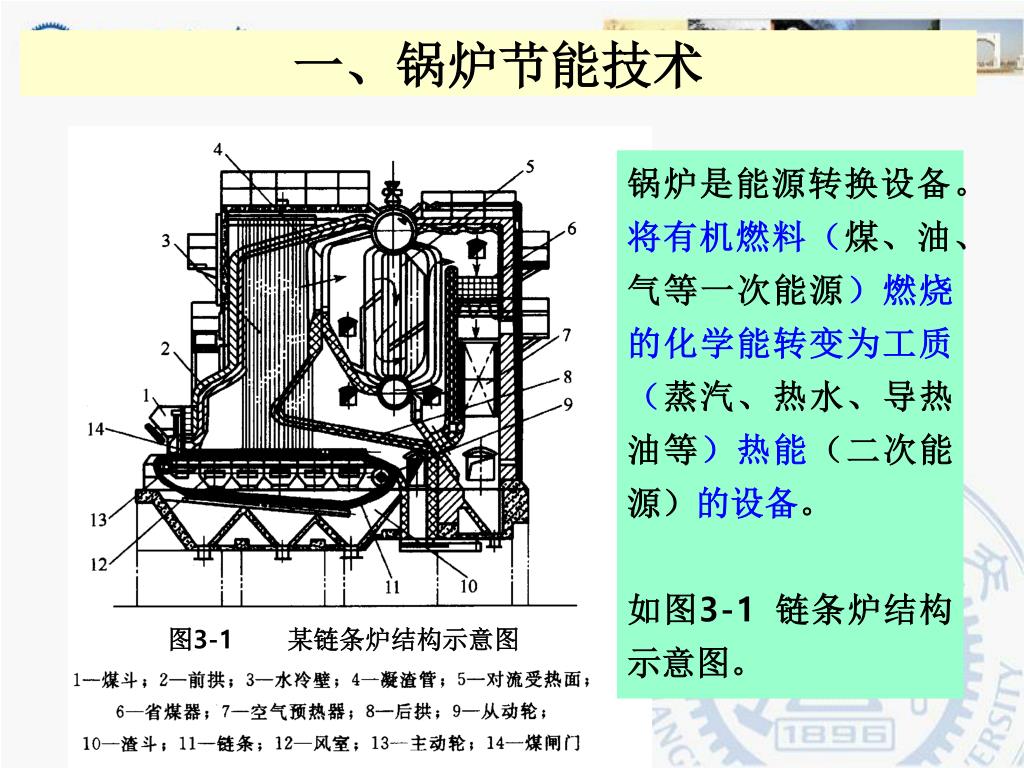

一、锅炉节能技术工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

锅炉是能源转换设备。将有机燃料(煤、油、气等一次能源)燃烧的化学能转变为工质(蒸汽、热水、导热油等)热能(二次能源)的设备。

如图3-1 链条炉结构示意图。

图3-1 某链条炉结构示意图


二、炉窑的节能技术工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

  • 一是充分利用。最大限度地将燃料或电能产生的热量转移到产品中,这需要从炉窑本身的改造入手,如改变窑炉的结构、燃烧方式、窑体耐火砖结构和材料、窑体内利用远红外涂料等方法;

  • 二是余热回收。将热损失减到最小或二次利用,如通过余热锅炉或助燃空气预热器回收烟道气中的热量,减少窑体热辐射损失及逸气热损失。


1、炉窑节能具体细节工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

(一)正确选用燃烧装置,减少物理和化学不完全燃烧损失(1)烧嘴的合理选用和使用(2)推广使用平焰、双火焰、高速、可调焰等新型烧嘴,可节能5~10%;(3)固体燃料要采用机械化加煤和煤粉燃烧。

(二)烟气余热的回收利用,减少烟气热损失(1)利用烟气预热助燃空气,可获15~25%节能率;(2)选用合适的烟道换热器;(3)提高换热器的使用效果;(4)根据余热情况安装余热锅炉;(5)降低烟气离开炉膛温度。


1、炉窑节能具体细节工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

(三)加强炉体绝热,减少炉体蓄散热损失(1)将炉膛改造为由耐火砖或轻质耐火砖加耐火纤维和保温材料的复合结构;(2)采用复合浇注料吊挂炉顶,减少炉顶散热;(3)在中温间断式炉上采用全耐火纤维炉衬。

(四)提高炉子的密封性,减少逸气热损失(1)减少开孔与安装炉门;(2)采用浇注料炉衬结构外加炉墙钢板。

(五)合理安排水冷件,减少水冷件热损失(1)少用或不用水冷构件,减少热损失;(2)对必须设置的炉内水冷构件进行绝热包扎;(3)采用汽化冷却来回收水冷热损失,不仅可得到中压蒸汽,还可节约水源。

  • (4)采用热泵技术回收低温冷却水的余热,有明显节能效果。


三、风机泵的节能技术工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

(1)合理选型---最大效率(最佳工作点);

(2)合理组合---最优操作;

(3)变频调速---避免管损;

(4)切割叶轮---适合流量;

(5)增加叶轮寿命---经济合理;

(6)提高稳定及耐用性---保障第一。


变频改变流量时泵和风机理论节能效果工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。


设备上的展望工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。


1. 热管设备工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

1、热管定义

热管为一封闭的管状元件,有一管状外壳,内有起毛细输送作用的管芯,管内抽空后充以工作液体,然后封闭起来即成热管。


蒸汽通道工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

冷凝段

绝热段

蒸发段

管壳

管壳

管芯

管芯

蒸汽

加热

液体

排热

毛细管式热管结构示意图


2工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。、毛细管热管工作原理

热管

优点:传热能力大、应用范围广、结构简单、工作可靠;

适用:尤其适用于某些等温性要求较高的场合。


3工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。、重力热管的工作原理

分离式热管


热管应用工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

TSC89—7/2—Ⅱ型低温热管。这些热管等距离地排列在青藏铁路某段的两侧,5米长埋入地下,地表外露2米,能将地下永冻土层的温度(热量)传递到路面,保持冻土的恒温。


青藏公路上的热管工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。


2.换热器工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

  • 换热设备是过程工业广泛使用的一种通用设备。其作用是:调节工艺介质温度;回收余热。

  • 在化工厂中,换热设备投资占总投资10~20%,质量约占设备总质量的40%,检修工作量占总检修工作量的60%;

  • 在炼油厂中,换热设备约占总投资的35~40%;

  • 在电力系统中,换热设备占总投资的70%;

  • 在制冷系统中,蒸发器质量占总质量30~40%;

  • 在动力、冶金、食品、交通、家电等工业部门有广泛的应用。


工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。热设备的类型

直接接触式换热器

蓄热(回热)式换热器

间壁式换热器

(表面式换热器)

中间载热体式换热器


管壳式换热器工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。——列管式换热器


平板式换热器工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。


纵流式换热器工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

  • 特点:(折流杆等支撑)壳程流体呈纵向流动。

  • 优点:流阻小,高雷诺数时传热效率高。

  • 缺点:低雷诺数时传热效率低。


能源利用率上的展望工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。


1、 换热网络整合节能技术工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

工业生产中存在大量的需要换热的工段。有些需要加热,有些需要冷却或冷凝,如化工工业中物料进入精馏塔前一般需要预热;精馏塔顶的蒸气需要冷凝。如果能过合理地设计好换热网络系统,就可以最大限度地减少公共供热或供冷,而且还可能减少设备投资,达到节能的目的。

换热网络综合设计技术常用的方法是Linnhoff教授提出的“挟点技术”,利用该设计方法可以合成公共供热或供冷最小的换热网络,达到节能的目的。


2、 余热回收节能技术工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

1、余热及其品位

定义:从广义来说,凡是高出环境温度的排气、排液和高温待冷却的物料所包含的热能均属于余热。

包括:燃料燃烧产物经利用后的排气显热、高温成品的显热、高温废渣的显热、冷却水带走的显热。

余热的品位表达式:

式中 -表示余热品位的数值;

T0-表示环境温度;

T1-表示余热温度。


余热利用总的原则:工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

  • 根据余热资源的数量和品位及用户的需求,尽量做到能级的匹配,在符合技术经济原则的条件下,选择适宜的系统和设备,使余热发挥最大的效果。

  • 余热回收的难易程度及其回收的价值,与余热的温度高低、热量大小、物质形态有关。

  • 根据先易后难,效益大的优先的原则,按图3-49的顺序进行回收。其中,以数量大的高温气体的热回收最为容易,效益也大。


工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。3-49 余热回收方案优先顺序


各种余热回收利用的基本方式工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。


起吊机工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。

余热锅炉

热焦炭

集尘器

汽轮机

冷却槽

发电

LP

HP

风机

废气

焦炭

典型的余热利用技术

—干法熄焦技术(CDQ)


谢谢工业企业不仅消耗一次能源,也消耗大量的二次能源;做好工业节能工作,不仅涉及工业本行业的能源消耗,同时也为对交通节能,建筑节能,农业技能以及民用节能带来影响。
