Introdução

Introdução. Necessidade dos ensaios Para qualquer projeto de engenharia é imprescindível o conhecimento das características, propriedades e comportamento dos materiais disponíveis para sua execução;

tareq
Download Presentation

Introdução

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Introdução • Necessidade dos ensaios • Para qualquer projeto de engenharia é imprescindível o conhecimento das características, propriedades e comportamento dos materiais disponíveis para sua execução; • O fabricante do material deve realizar ensaios nos materiais que produz para fornecer essas informações aos seus clientes; • Estes ensaios são realizados sob condições específicas, definidas por normas internacionais. No Brasil essas normas são editadas pela Associação Brasileira de Normas Técnicas (ABNT)

  2. Perspectiva histórica • Fabricação artesanal de objetos; • Avaliação da qualidade do produto pelo seu próprio uso. Sua qualidade era analisada pelo seu comportamento depois de pronto. Novas matérias-primas e novos processos Métodos padronizados de produção em todo o mundo Novos processos e métodos de controle de qualidade dos produtos

  3. Para que servem os ensaios? • Para saber se os materiais possuem as características que deveriam possuir; • Tipos de esforços em materiais: Para verificar a resistência do material a tais esforços são realizados testes que são chamados ENSAIOS MECÂNICOS

  4. Ensaios Mecânicos São procedimentos padronizados que compreendem testes, cálculos, gráficos e consultas a tabelas, tudo em conformidade com normas técnicas específicas • A normalização é fundamental para que se estabeleça uma linguagem comum entre fornecedores e usuários dos materiais em todo o globo; • Esses ensaios são realizados tanto pelo fornecedor quanto pelo usuário, a partir de uma amostragem estatística representativa do volume recebido; O comportamento mecânico de qualquer material de engenharia é função de sua estrutura interna e de sua aplicação em projeto. metalurgia mecânica Estrutura interna do material Comportamento mecânico Comportamento estrutural/projeto

  5. As características a que o material especificado deve atender podem ser divididas em 2 categorias: • Características de processamento: propriedades físicas da matéria-prima como função dos processos de fabricação envolvidos na manufatura do produto final; • Características de aplicação: propriedades físicas desejdas no produto acabado como função direta de sua utilização e comportamento estrutural.

  6. Exemplo: Fabricação de um eixo de transmissão, cuja seqüência operacional, a partir do tarugo de aço obtido pelo vazamento do metal líquido em molde é a seguinte: Processo 03 Tratamentos térmicos e termoquímicos Matéria-prima tarugo de aço Processo 01 Forjamento Processo 02 Usinagem • Características de processamento: • Forjabilidade; • Usinabilidade; • Suscetibilidade a tratamentos. • Características de aplicação: • Resistência mecânica; • Resistência ao desgaste; • Ductilidade.

  7. Propriedades Mecânicas: • Ensaios mecânicos permitem a determinação de propriedades mecânicas do material, expressas em função de tensões e/ou deformações; • Tensões representam a resposta interna aos esforços externos que atuam sobre uma determinada área em um corpo; • Principais propriedades mecânicas dos materiais obtidos por ensaio: • Resistência mecânica: representada por tensões; • Elasticidade: deformação no regime elástico; • Plasticidade: deformação no regime plástico antes da ruptura; • Resiliência: capacidade de estocar energia no regime elástico; • Tenacidade: energia total necessária para fraturar o material.

  8. Ensaio simples de resiliência/elasticidade Aplicação onde o material deve possuir alta plasticidade

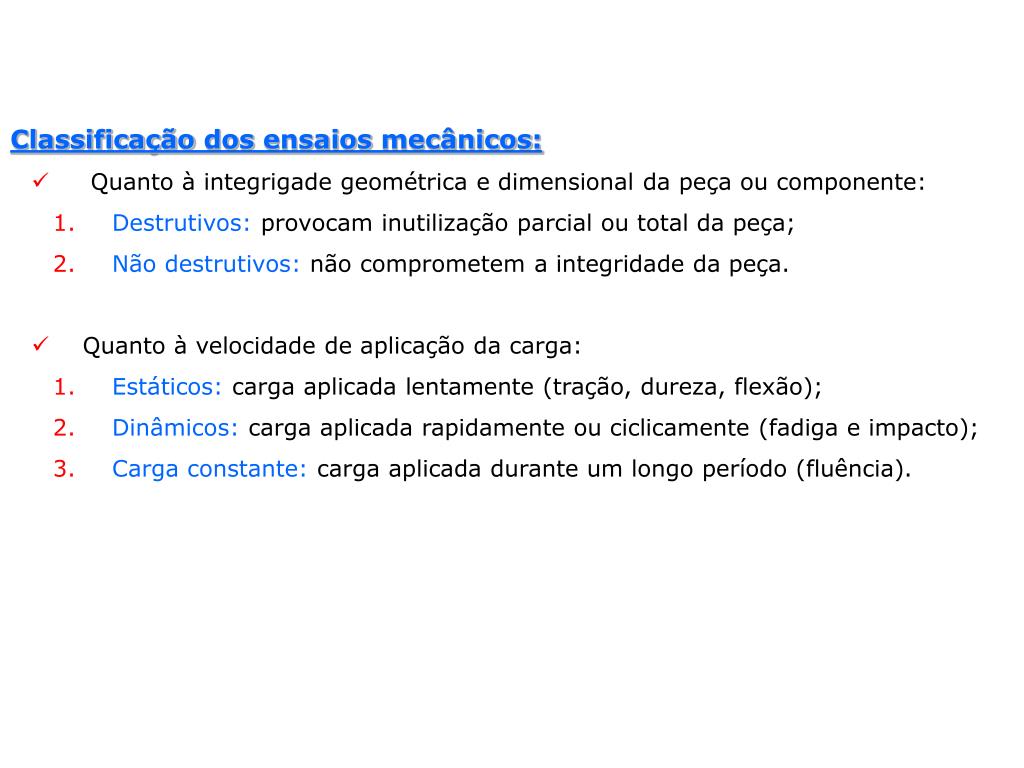

  9. Classificação dos ensaios mecânicos: • Quanto à integrigade geométrica e dimensional da peça ou componente: • Destrutivos: provocam inutilização parcial ou total da peça; • Não destrutivos: não comprometem a integridade da peça. • Quanto à velocidade de aplicação da carga: • Estáticos: carga aplicada lentamente (tração, dureza, flexão); • Dinâmicos: carga aplicada rapidamente ou ciclicamente (fadiga e impacto); • Carga constante: carga aplicada durante um longo período (fluência).

  10. Métodos de Ensaios: • Determinam que os ensaios devem ser realizados em função da geometria da peça, do processo de fabricação e de acordo com as normas técnicas vigentes: • Ensaios na própria peça; • Ensaios em modelos; • Ensaios em amostras; • Ensaios em corpos-de-prova retirados de parte da estrutura
