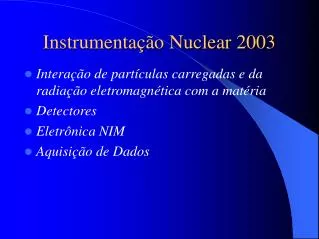

  1. Instrumentação Nuclear 2003 • Interação de partículas carregadas e da radiação eletromagnética com a matéria • Detectores • Eletrônica NIM • Aquisição de Dados

  2. Avaliação • Trabalho escrito sobre a instrumentação a ser utilizada na tese/dissertação (capítulo da tese) • Trabalho escrito sobre instrumentação a ser definida.

  3. Interação de Íons com a Matéria A perda de energia de uma partícula carregada pesada em grande velocidade, i.é.: v >> vo; vo=c/137 é a velocidade de Bohr se dá principalmente por transferência de energia a elétrons atômicos do meio freador. (freamento eletrônico) Para velocidades abaixo de vo, as colisões elásticas íon-átomo começam a dominar (freamento nuclear)

  4. Freamento Eletrônico • Região de altas velocidades:O íon em recuo está completamente ionizado. Esta é a região Bethe-Block, onde dE/dx ~ 1/E (região melhor conhecida) • Região intermediária:A carga do íon varia rapidamente, num processo dinâmico de captura e perda de elétrons. À medida que sua velocidade diminui, a carga iônica média vai diminuindo. Esta é a região onde a força freadora atinge seu valor máximo, também conhecido como pico de Bragg. • Região de baixas velocidades (LSS):Nesta região, a força freadora é aproximadamente proporcional à velocidade do íon.

  5. Programa stopx • proj 16o • en 10 70 2 • en 25.4 35.2 • absb • 27al 1.5 (Al, mg/cm2) • Al2O3 2.3 (composto) • c1h4 GAS 500 -30. (composto, gás, 30 cm) • .1*(C 1H4)+.9*40AR GAS 500. -30. (mistura)

  6. Absorção de Fótons

  7. Distribuição Angular Compton

  8. Detectores a gás - Propriedades Gerais • Modo corrente (monitoração e dosimetria) • um fluxo grande de radiação incide sobre o detector. O resultado da medida é o número médio de partículas/s incidindo no detector. • Modo pulso • Coleta-se a carga depositada individualmente por cada partícula incidente no detector. Este é o modo empregado nos detectores empregado na espectroscopia nuclear.

  9. Coleção de carga e formação do pulso • Detector ideal (RC=0) • b) • c)

  10. Caracterização de um detector • Resolução em energia: • N=número de portadores de carga coletados (resolução limite): F=Fator de Fano (0<F<1) (A resolução final depende de muitos outros fatores…)

  11. Eficiência Absoluta: Intrinseca: Relativa:

  12. Produção de pares e-íon • Ao atravessar o gás, uma partícula carregada produz uma coluna de íons positivos e elétrons. • Embora a energia média de ionização de gases seja por volta de 10-20 eV, a energia média (W) para produção de um par elétron-íon positivo é de cerca de 30-35 eV. • 1MeV = 30.000 pares

  13. Coleção da carga livre • A tendência natural das cargas produzidas é a recombinação. • Aplicando-se um campo elétrico nas extremidades do volume de gás, pode-se separar os elétrons dos íons positivos, evitando-se a recombinação. Para campos suficientemente fortes, atinge-se a corrente de saturação, quando não há mais recombinação.

  14. A Corrente de Ionização • Na região de saturação, produz-se uma quantidade de carga proporcional à energia do íon. O número de elétrons coletados no anodo é: onde W é a energia média necessária para a formação de um par e E a energia da partícula.

  15. Mobilidade das Cargas • Íons têm massa grande e mobilidade baixa: onde E é o campo elétrico aplicado, p a pressão e  a mobilidade. Velocidade de arrasto de elétrons

  16. Multiplicação da Carga • Aumentando-se a tensão, além da região de satu-ração, faz com que os elétrons adquiram energia suficiente para produzir outras ionizações, num processo chamadoAvalanche de Townsend.

  17. Câmara de Ionização • Trabalho efetuado para a coleção das cargas:

  18. Forma do Pulso no resistor R Vmax depende da posição em que a ionização ocorre!

  19. Grade de Frisch

  20. Desempenho • Boa resolução:Se toda a energia da partícula for convertida em ionização, a variânça de no será nula. Se o processo for puramente estatístico, será no (Poisson). Normalmente ela é algo intermediário: • Vo pequeno: E=1 MeV: V0~5.10-5 V

  21. Detector Proporcional • Com campo elétrico aplicado grande (ma non troppo), a avalanche de Townsend produz uma multiplicação de cargas que é proporcional a no.

  22. Geometria para Amplificação • Cilíndro:Campo pró-ximo ao anodo (raio pequeno) muito intenso. • b=raio externo • a=raio do anodo

  23. Pulsos Espúrios • Fótons na região visível e UV emitidos na de-excitação de átomos do gás podem provocar a ejeção de um elétron do catodo por efeito fotoelétrico. Este elétron poderá iniciar uma nova avalanche. • Íons positivos, ao se aproximar do catodo, podem arrancar mais de um elétron do mesmo, também produzindo novas avalanches. • Adiciona-se uma pequena fração de gás poliatômico ao gás monoatômico usado nesses detectores para evitar estes problemas (Geiger!)

  24. Desempenho • Fator de amplificação médio M~102 – 104 • Resolução mínima: • F~0.12 (fator de Fano), b~0.5 ( flutuações em M) • Outros fatores, como uniformidade do anodo, estabilidade da tensão, etc. limitam a resolução. • Processo de formação do pulso: próximo ao anodo -> não há necessidade de grades!

  25. Detectores Sensíveis a Posição

  26. Grandes áreas: Múltiplos Anodos

  27. Contador Geiger-Mueller • Geiger:aluno do Rutherford em Manchester (medidas do espalhamento de´s em Au). • Limite extremo do processo de multipli-cação:A quantidade de carga produzida é independente da ionização inicial (109-1010 pares e-íons). • Tensão no resistor ~1V.

  28. Descarga Geiger

  29. Extinção (Quenching) • Com altos fatores de multiplicação, mesmo com a adição de gás poliatômico, o processo de multiplicação continua, com um grande número de avalanches, atingindo praticamente toda a extensão do anodo. • A um certo momento (dezenas de s) a quantidade de íons positivos (lentos!) nas proximidades do anodo é tão grande, que o campo elétrico efetivo diminui, impedindo novos processos de multiplicação, e a descarga se extingue.

  30. Tempo Morto Grande • Após a extinção da descarga, devido a baixa mobilidade dos íons positivos, o campo elétrico efetivo na região do anodo permanece baixo, impedindo a formação de novas avalanches. • A função do gás molecular (quenching gas) nestes detectores, é impedir que os íons positivos, ao chegar próximo ao catodo, arranquem mais de 1 elétron, provocando avalanches secundárias.

  31. Vida Útil • Contadores Geigers são normalmente selados. • Ao longo do tempo, a deteriorização das moléculas do gás poliatômico e contaminação do gás, principalmente com oxigênio liberado das superfícies metálicas do catodo, fazem com que o fator de multiplicação diminua. • Detectores Proporcionaisusam fluxo contínuo da mistura gasosa para evitar esses problemas.

  32. Cintiladores • Converter a energia depositada em um pulso de luz, com grande eficiência. • Intensidade de luz  energia depositada. • Meio transparente para a luz produzida. • Tempo de emissão curto. • Fácil de produzir em grandes dimensões. • Índice de refração próximo ao do vidro.

  33. Tipos • Orgânicos • Líquidos: NE213, NE216, ... • Plásticos: NE103, NE105, ... • Inorgânicos • Ativados: NaI(Tl), CsI(Na), ... • Puros: BGO (Bi4Ge3O12), BaF2

  34. Mecanismo de Cintilação (orgânicos)

  35. Inorgânicos Ativados

  36. Emissão de Luz

  37. Material max(nm) (s) fotons/MeV NaI(Tl) 415 0,23 38000 NE102A 432 0,002 10000 BGO 505 0,30 8200 BaF2 (S) 310 0,62 10000 BaF2 (F) 220 0,0006 -

  38. Fotomultiplicadora

  39. Características • Material dos dinodos: • NEA: G ~ 55N • Convencional: G ~ 5N • Ganho (~107) • Características temporais. • Sensíveis a campos magnéticos.

  40. Variações: Microchannel Plate

  41. Fotodiodos (conv./avalanche) • Pequenas dimensões. • Não é sensível a campos magnéticos. • Baixas tensões, baixa potência. • Baixo rendimento (convencional) • Alto ruído (avalanche)

  42. Detectores Semicondutores • Pequenas dimensões • Portátil • Boa resolução em energia • Boa resolução temporal.
