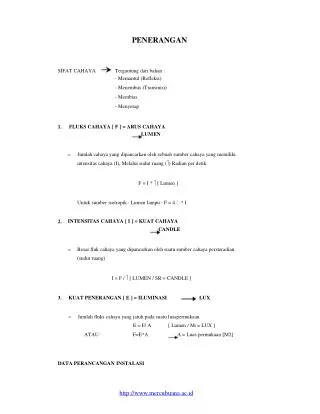

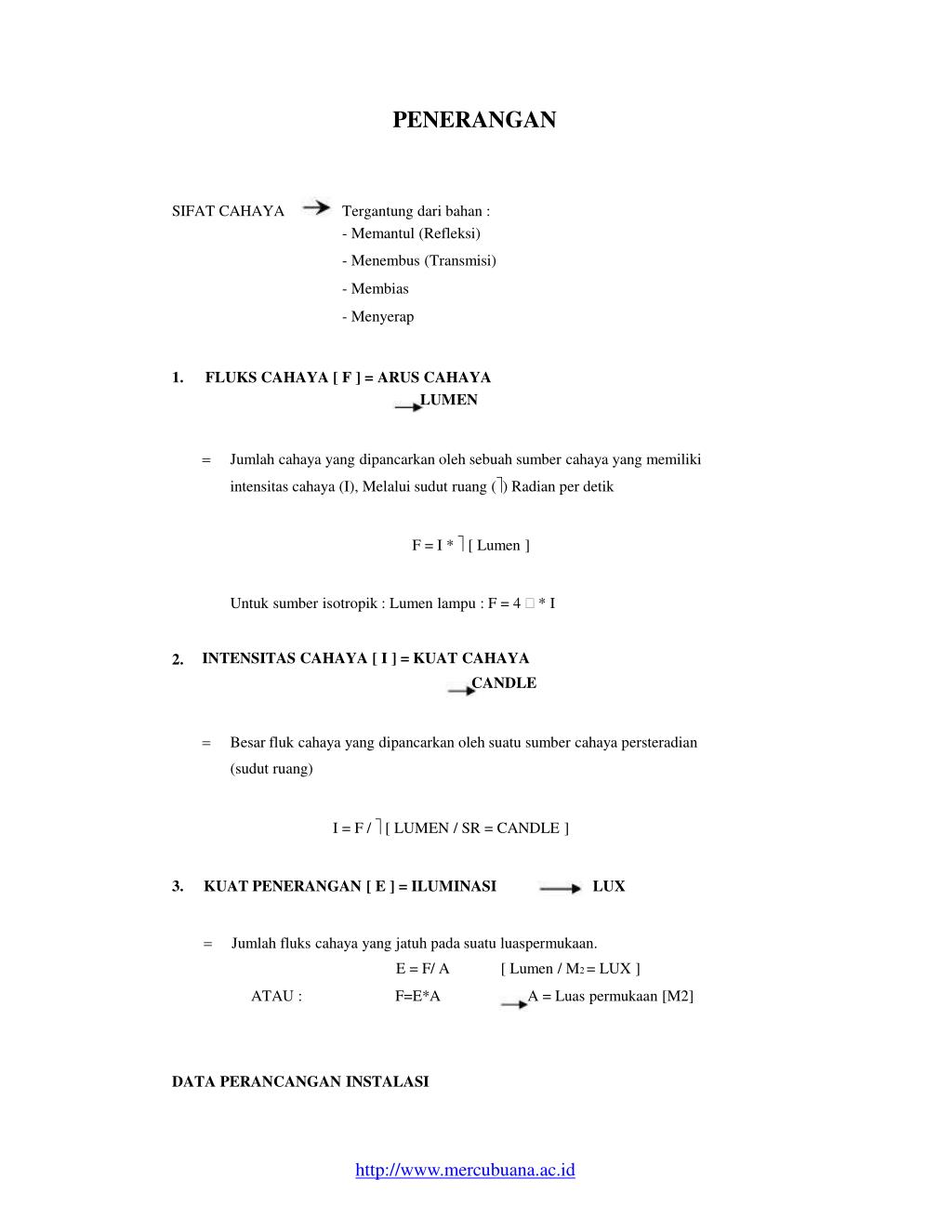

  1. PENERANGAN SIFAT CAHAYA Tergantung dari bahan : - Memantul (Refleksi) - Menembus (Transmisi) - Membias - Menyerap 1. 2. FLUKS CAHAYA [ F ] = ARUS CAHAYA LUMEN  Jumlah cahaya yang dipancarkan oleh sebuah sumber cahaya yang memiliki intensitas cahaya (I), Melalui sudut ruang () Radian per detik F = I * [ Lumen ] Untuk sumber isotropik : Lumen lampu : F = 4 * I INTENSITAS CAHAYA [ I ] = KUAT CAHAYA CANDLE  Besar fluk cahaya yang dipancarkan oleh suatu sumber cahaya persteradian (sudut ruang) I = F / [ LUMEN / SR = CANDLE ] 3. KUAT PENERANGAN [ E ] = ILUMINASI LUX  Jumlah fluks cahaya yang jatuh pada suatu luaspermukaan. E = F/ A [ Lumen / M2 = LUX ] ATAU : F=E*A A = Luas permukaan [M2] DATA PERANCANGAN INSTALASI http://www.mercubuana.ac.id

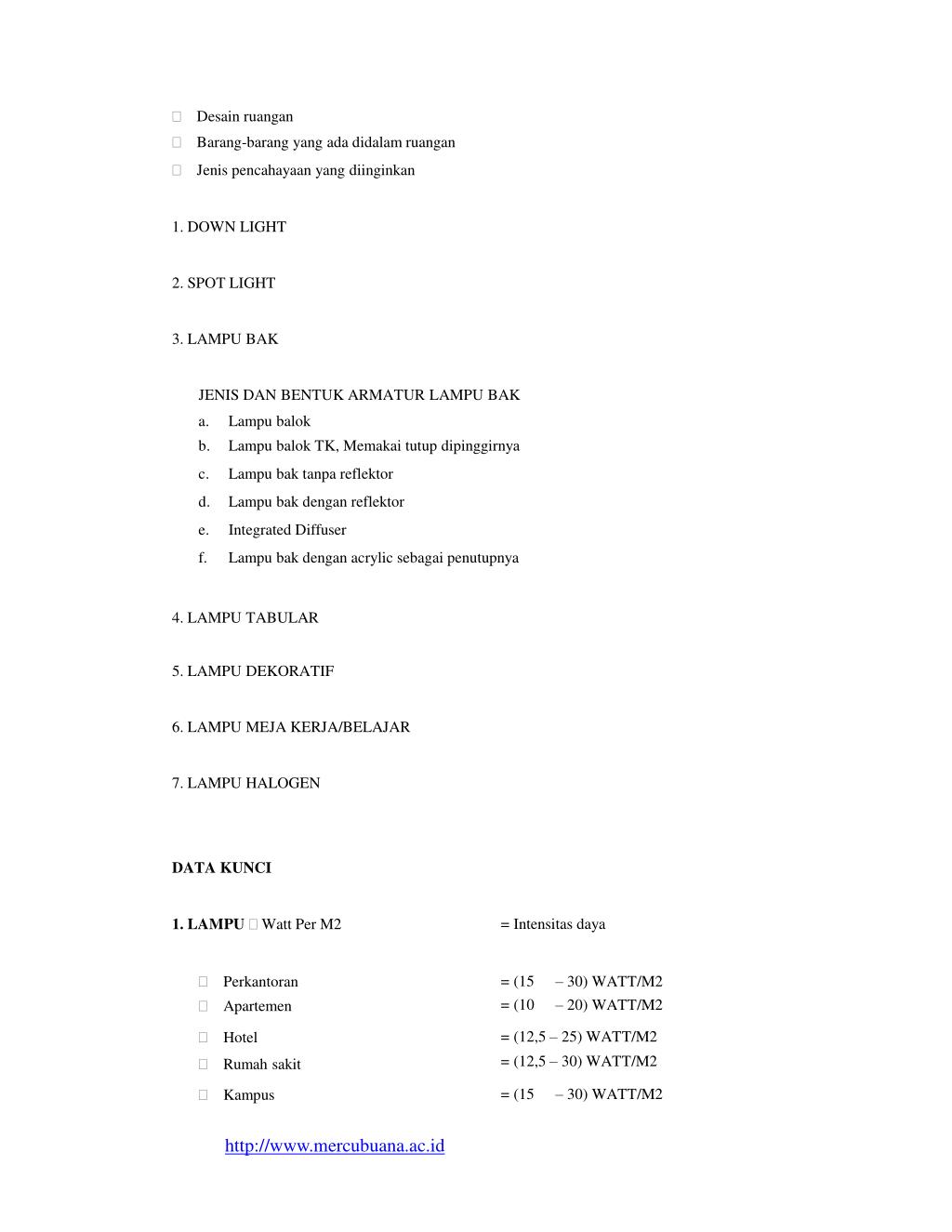

  2.  Desain ruangan  Barang-barang yang ada didalam ruangan  Jenis pencahayaan yang diinginkan 1. DOWN LIGHT 2. SPOT LIGHT 3. LAMPU BAK JENIS DAN BENTUK ARMATUR LAMPU BAK a. b. c. d. e. f. Lampu balok Lampu balok TK, Memakai tutup dipinggirnya Lampu bak tanpa reflektor Lampu bak dengan reflektor Integrated Diffuser Lampu bak dengan acrylic sebagai penutupnya 4. LAMPU TABULAR 5. LAMPU DEKORATIF 6. LAMPU MEJA KERJA/BELAJAR 7. LAMPU HALOGEN DATA KUNCI 1. LAMPU Watt Per M2 = Intensitas daya  Perkantoran  Apartemen – 30) WATT/M2 – 20) WATT/M2 = (15 = (10 = (12,5 – 25) WATT/M2 = (12,5 – 30) WATT/M2  Hotel  Rumah sakit – 30) WATT/M2  Kampus http://www.mercubuana.ac.id = (15

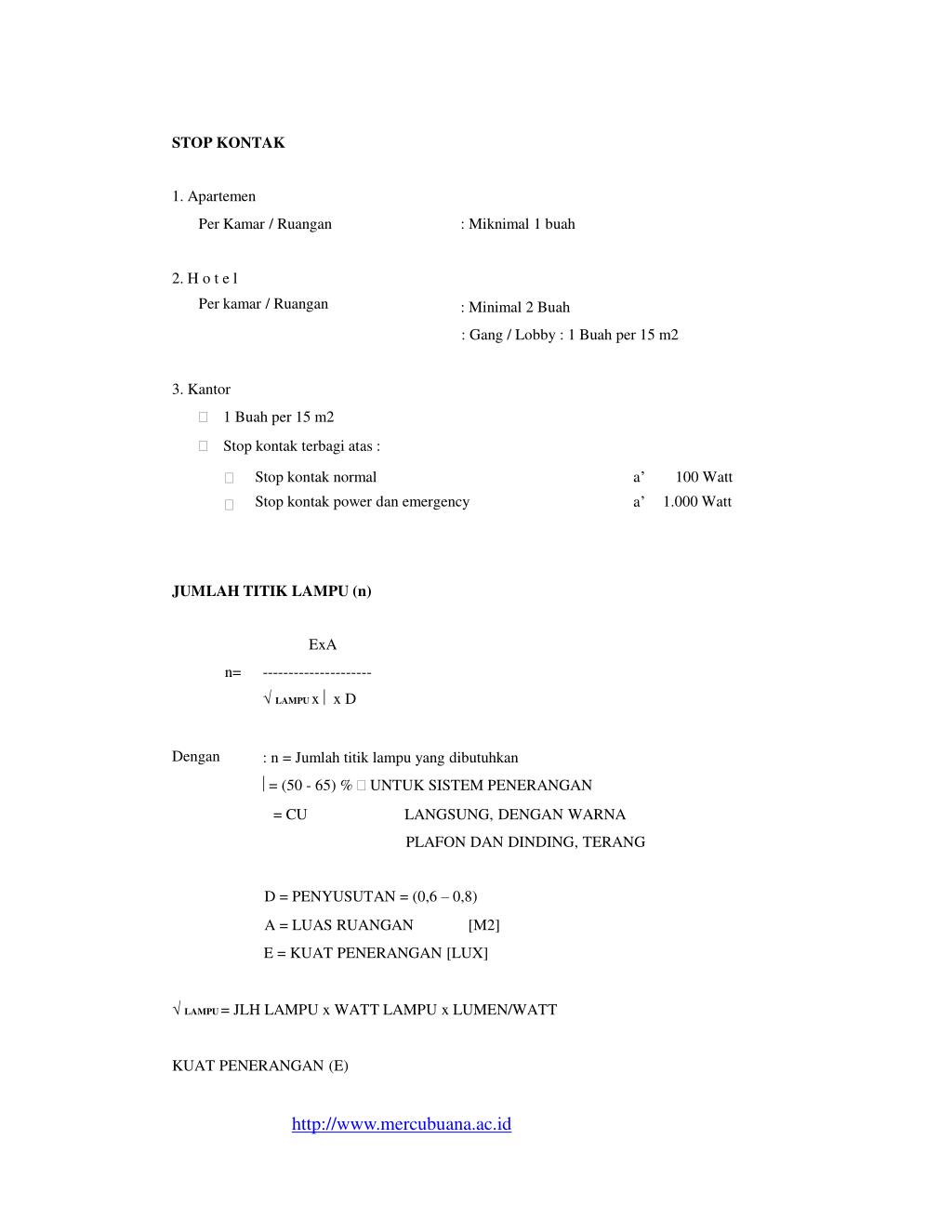

  3. STOP KONTAK 1. Apartemen Per Kamar / Ruangan 2. H o t e l Per kamar / Ruangan : Miknimal 1 buah : Minimal 2 Buah : Gang / Lobby : 1 Buah per 15 m2 3. Kantor  1 Buah per 15 m2  Stop kontak terbagi atas : a’ a’   Stop kontak normal Stop kontak power dan emergency 100 Watt 1.000 Watt JUMLAH TITIK LAMPU (n) ExA n= Dengan ---------------------  LAMPU x x D : n = Jumlah titik lampu yang dibutuhkan = (50 - 65) % UNTUK SISTEM PENERANGAN = CU LANGSUNG, DENGAN WARNA PLAFON DAN DINDING, TERANG D = PENYUSUTAN = (0,6 – 0,8) A = LUAS RUANGAN [M2] E = KUAT PENERANGAN [LUX]  LAMPU = JLH LAMPU x WATT LAMPU x LUMEN/WATT KUAT PENERANGAN (E) http://www.mercubuana.ac.id
