Presentation Transcript
slide2

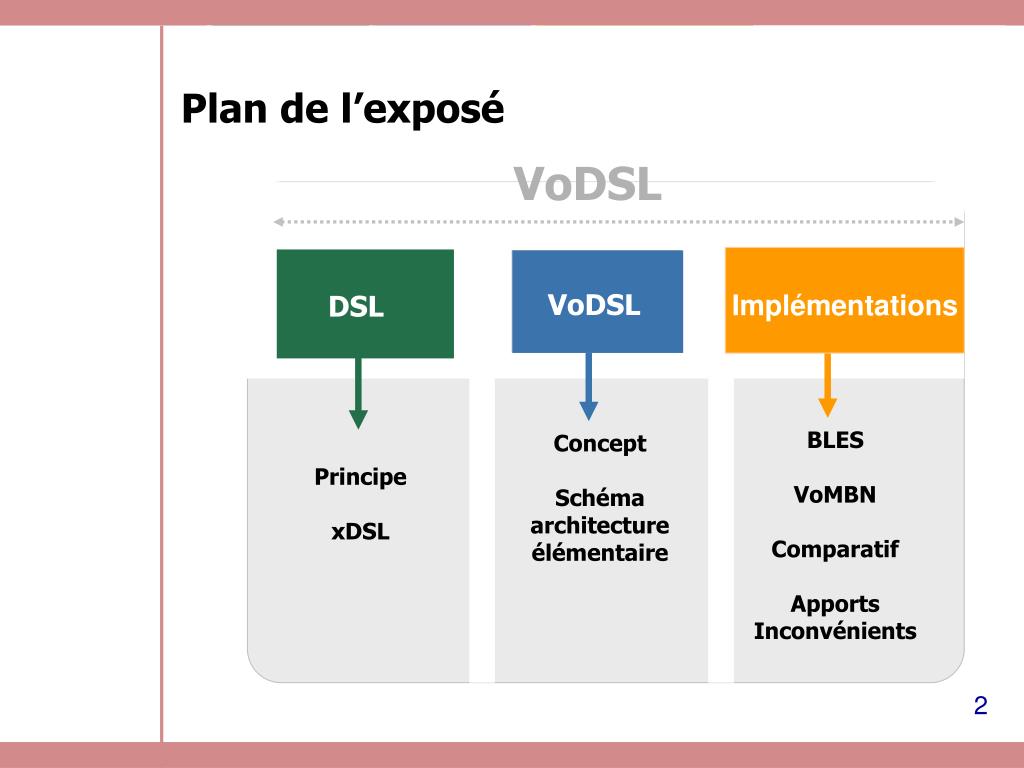

Plan de l’exposé

VoDSL

VoDSL

DSL

Implémentations

BLES

VoMBN

Comparatif

Apports

Inconvénients

Concept

Schéma architecture élémentaire

Principe

xDSL

slide3

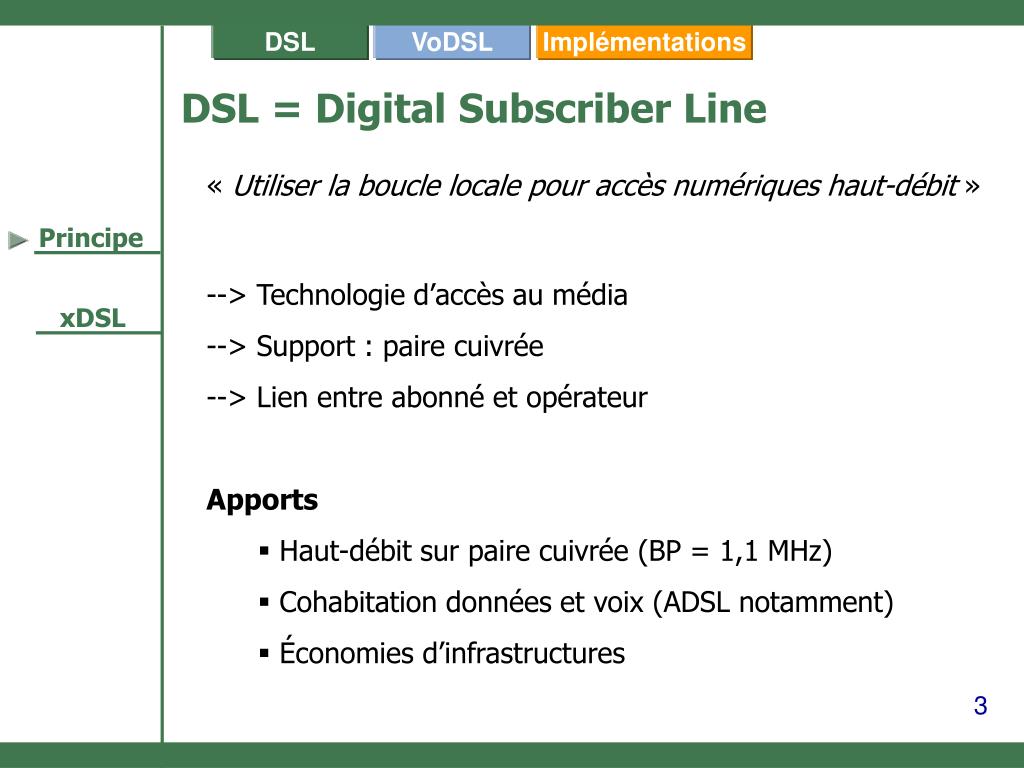

DSL = Digital Subscriber Line

« Utiliser la boucle locale pour accès numériques haut-débit »

Principe

--> Technologie d’accès au média

--> Support : paire cuivrée

--> Lien entre abonné et opérateur

xDSL

  • Apports
    • Haut-débit sur paire cuivrée (BP = 1,1 MHz)
    • Cohabitation données et voix (ADSL notamment)
    • Économies d’infrastructures
slide4

xDSL = déclinaisons DSL

  • Nombreuses, elles diffèrent par :
    • Le caractère symétrique ou asymétrique,
    • La vitesse de transmission,
    • La distance maximale de raccordement,
    • Le nombre de paires de cuivre utilisées,
    • Le type de modulation appliquée.

Exemples : ADSL, HDSL, SHDSL, RADSL, …

Principe

xDSL

Limites : qualité de la paire téléphonique et éloignement du central opérateur.

slide5

VoDSL = Voice over DSL

Principe

Voix numérisée, traitée, paquetisée pour envoi sur support DSL --> Voice (and Data) over DSL

Concept

Schéma

  • VoDSL permet
    • Plusieurs communications voix avec transfert de données haut-débit simultané sur support unique,
    • Allocation dynamique des ressources,
    • Service téléphonique comparable au RTC/RNIS (DSL Forum)
    • Interopérabilité avec équipements traditionnels.

Contraintes

Temps réel & qualité de restitution

slide6

CIRCUITS

RTC

010011100111

DSLAM

Paquets voix

IAD

LAN

Paquets données

PAQUETS

Internet, WAN, …

VoDSL

xDSL

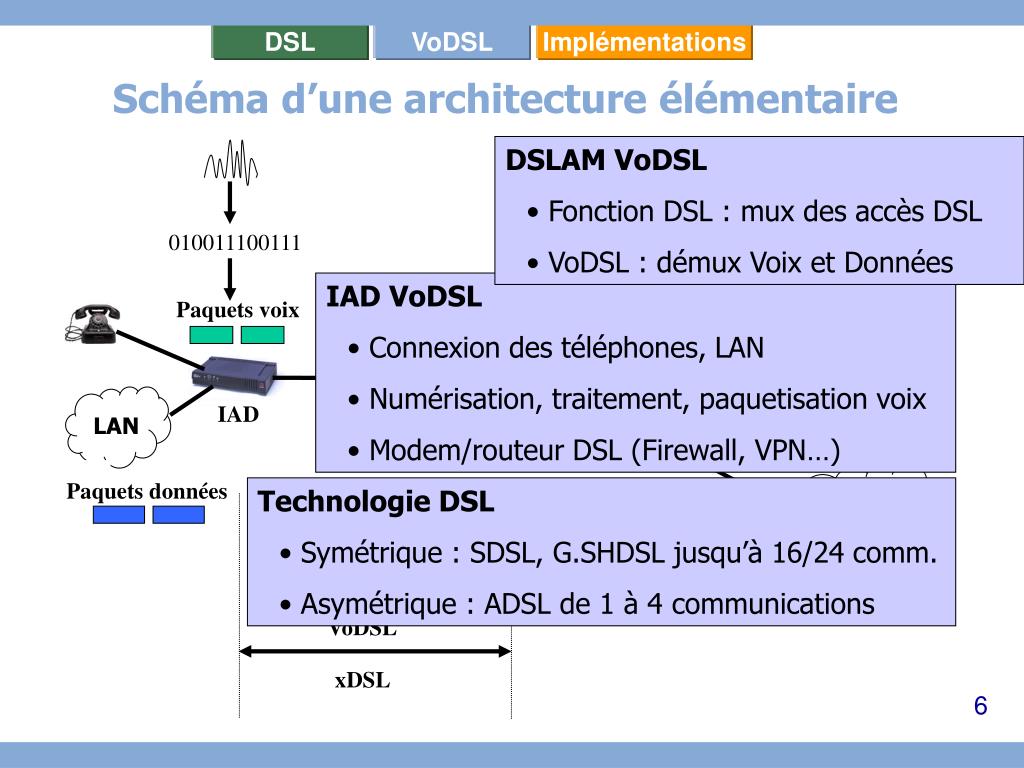

Schéma d’une architecture élémentaire

  • DSLAM VoDSL
    • Fonction DSL : mux des accès DSL
    • VoDSL : démux Voix et Données
  • IAD VoDSL
    • Connexion des téléphones, LAN
    • Numérisation, traitement, paquetisation voix
    • Modem/routeur DSL (Firewall, VPN…)
  • Technologie DSL
    • Symétrique : SDSL, G.SHDSL jusqu’à 16/24 comm.
    • Asymétrique : ADSL de 1 à 4 communications
slide7

C5 Switch

Réseau de circuits

VoATMoDSL

Voix AAL2

Passerelle Voix

IAD

LAN

DSLAM

Réseau(x) de paquets

Voix

AAL2

Données AAL5

ATM

DSL

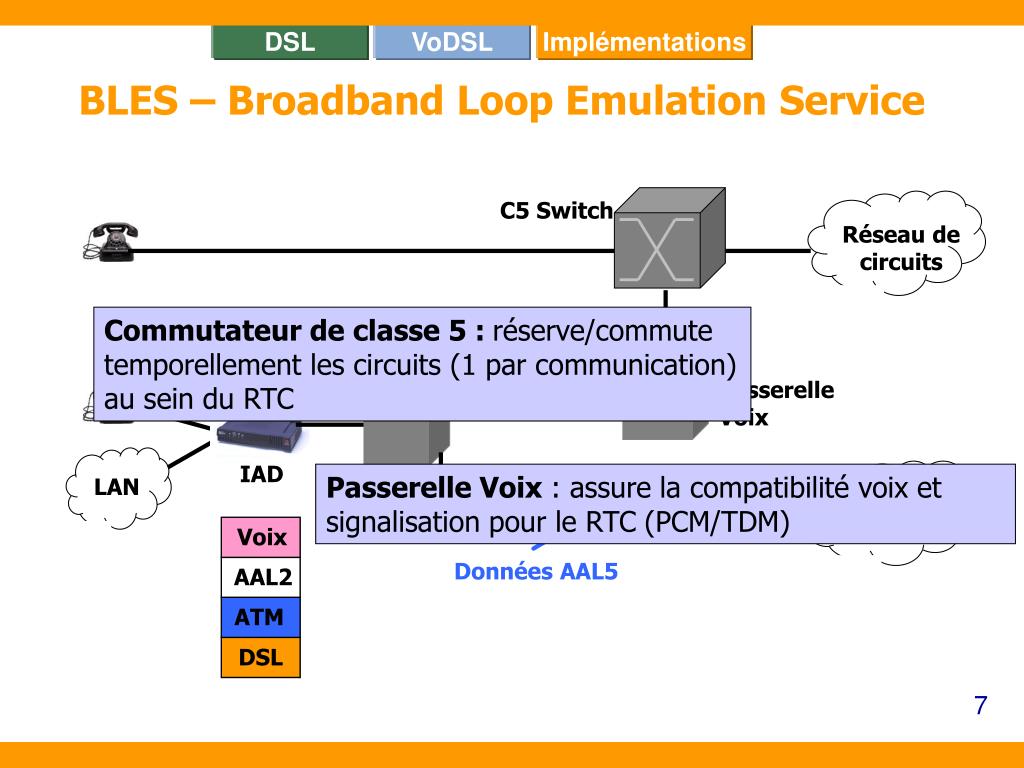

BLES – Broadband Loop Emulation Service

Commutateur de classe 5 : réserve/commute temporellement les circuits (1 par communication) au sein du RTC

Passerelle Voix : assure la compatibilité voix et signalisation pour le RTC (PCM/TDM)

slide8

VoIP over ATM over DSL

VoATM over DSL

(VoIP over DSL)

Voix

GW RTC

Réseau de circuits

RTP

UDP

MBN

IP, ATM ou mixte

IP

RFC 1483

Internet

IAD

LAN

DSLAM

AAL5

POP ISP

ATM

DSL

Voice over Multiservices Broadband Network

Cœur de réseau : routeurs IP, commutateurs ATM

slide9

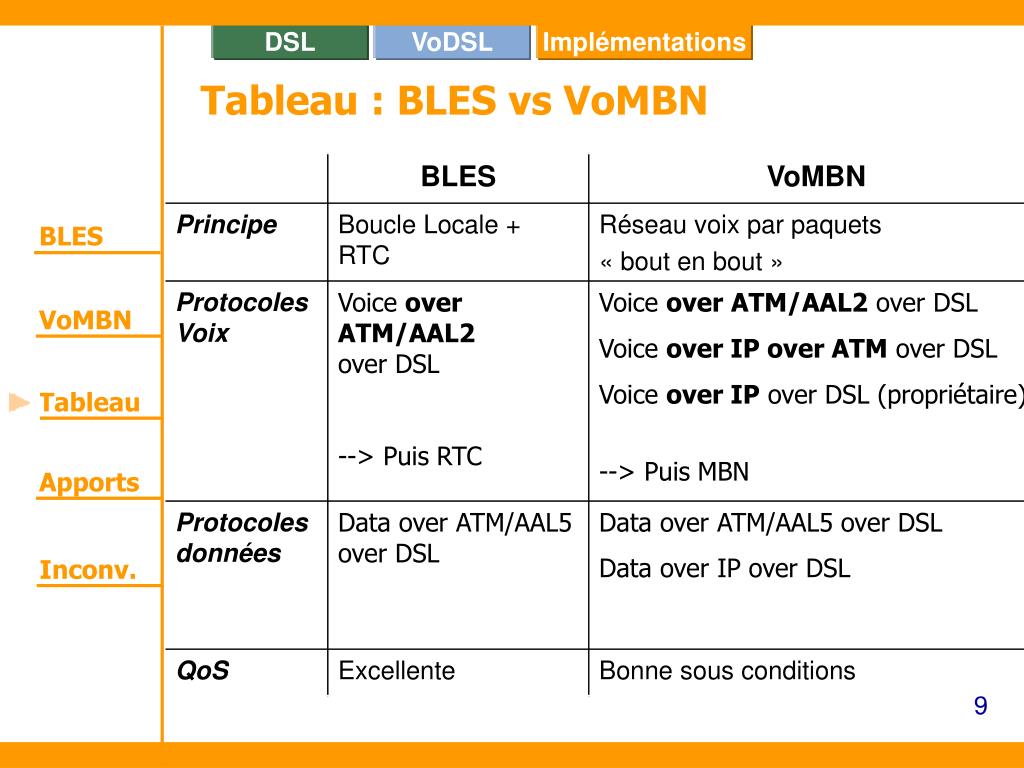

Tableau : BLES vs VoMBN

BLES

VoMBN

Tableau

Apports

Inconv.

slide10

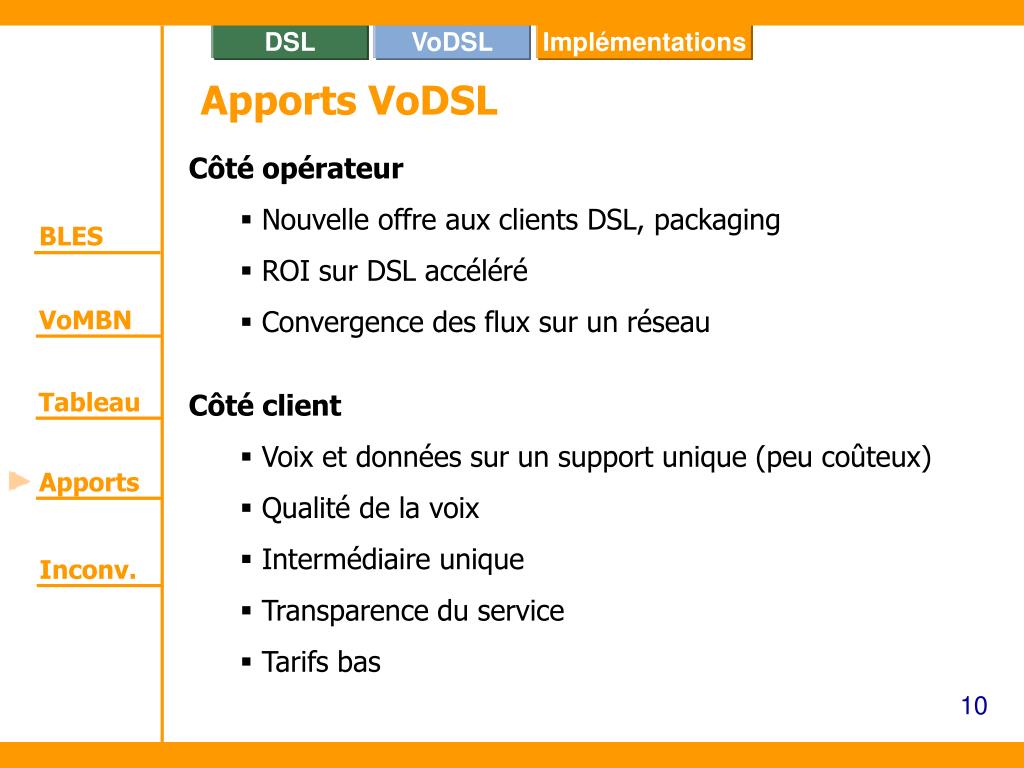

Apports VoDSL

  • Côté opérateur
    • Nouvelle offre aux clients DSL, packaging
    • ROI sur DSL accéléré
    • Convergence des flux sur un réseau

BLES

VoMBN

Tableau

  • Côté client
    • Voix et données sur un support unique (peu coûteux)
    • Qualité de la voix
    • Intermédiaire unique
    • Transparence du service
    • Tarifs bas

Apports

Inconv.

slide11

Inconvénients VoDSL

BLES

  • Manque de standardisation et de maturité des solutions
  • Mode de tarification indéterminé (concurrence)
  • Problèmes liés au mode paquet (IP en particulier)
  • Qualité des interconnexions entre opérateurs

VoMBN

Tableau

Apports

Inconv.

slide12

Merci de votre attention !

Option RIO - Septembre 2003
