  1. Le modèle conceptuel desdonnées Objectif du MCD • Décrire formellement la signification des données (‘sémantique des données’) du SI • Structurer ces données indépendamment de tout choix d'implantation physique. • Le modèle EA selon la méthode MERISE

  2. Les données Les données appartiennent au langage de l’entreprise: DEFINITION: Une donnée est la représentation d’une variable à laquelle on peut affecter différentes valeurs. Ex: dans une bibliothèque, les livres ont une référence, un titre, des auteurs

  3. Les données • un code mnémonique unique: • un type (numérique, alphanumérique, ...) et une taille, • un mode d'obtention : – donnée mémorisée, – donnée calculée, – donnée "paramètre" : donnée utile à un traitement, • Contrainte de présence, etc………

  4. 1Le dictionnaire des données • Les rubriques des flux: Inventaire exhaustif des données du domaine étudié • On utilise habituellement : – une fiche "descriptif de document" (une par document), – une fiche récapitulative "descriptif des données".

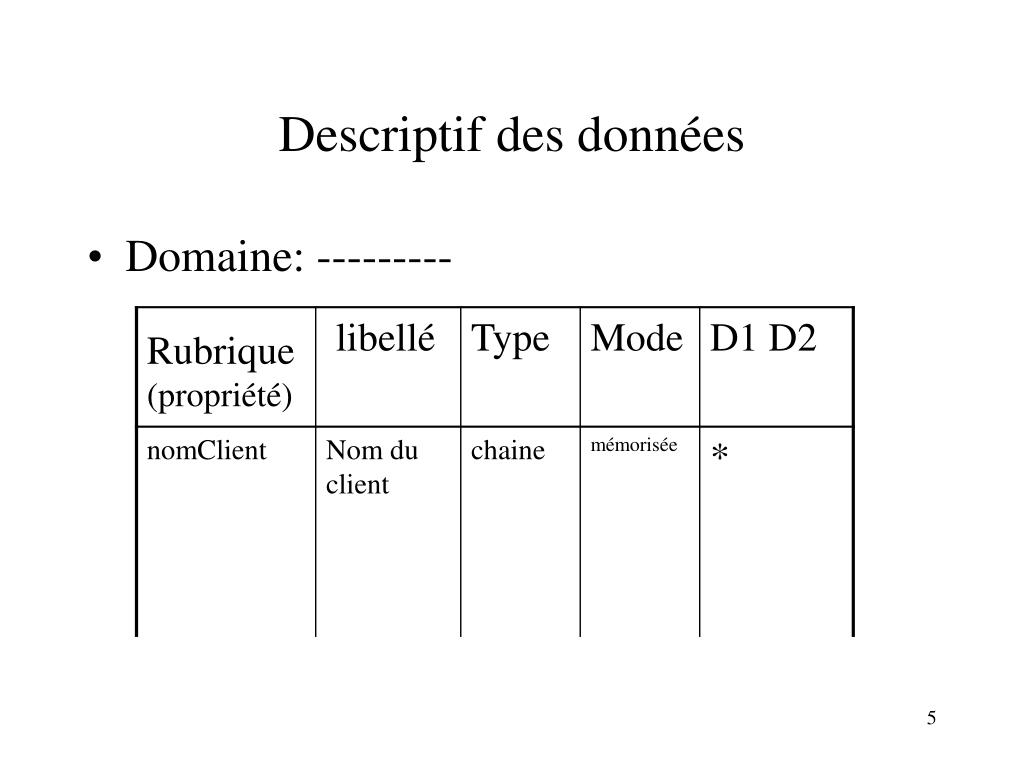

  5. Descriptif des données • Domaine: --------- Rubrique (propriété)

  6. Exemple : Facture d’hôtel

  7. 2. Mécanismes de construction de données Les propriétés vont décrire des : - ENTITES - ASSOCIATIONS Exemples : • nomClient sert à décrire un CLIENT • datFact sert à décrire une FACTURE • Une facture est associée à un client

  8. Exemple de construction de données • A 8 h , Sven allait à la faculté au volant de la coccinelle de Gustave, dans laquelle Blanche et Aristide avaient pris place. Gustave accompagnait Charles-Auguste dans sa R5 au bureau. • A midi, Edmée et Williamine allèrent déjeuner au cercle dans la Mercédes conduite par Jeeves. Charles-Auguste passait prendre Blanche à la faculté pour l’emmener au tennis avec la R5. Gustave et Sven allèrent au restaurant universitaire avec la coccinelle. • A 18h , Jeeves ramènent des grands magasins Williamine et Blanche avec la Mercédes. • A 21 h , ………………………………………………

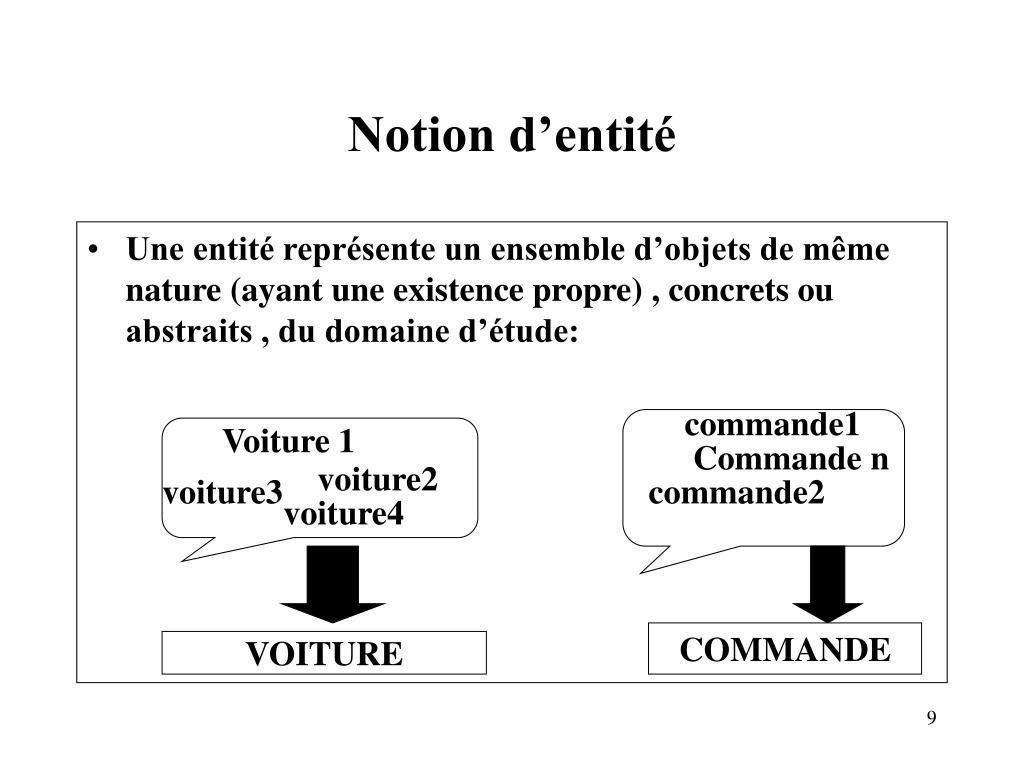

  9. Notion d’entité • Une entité représente un ensemble d’objets de même nature (ayant une existence propre) , concrets ou abstraits , du domaine d’étude: commande1 Voiture 1 Commande n voiture2 voiture3 commande2 voiture4 COMMANDE VOITURE

  10. ENTITE type • A un ensemble d’occurrences > 1 • A des propriétés type ( informations élémentaires sur l’entité) • A un identifiant : identifier et distinguer LIVRE référenceLivre Titre premierAuteur Le livre de référence 1234 a pour titre « le grand Meaulnes et pour premier auteur Alain Fournier Une seule valeur pour chaque propriété

  11. Typologie des propriétés • Propriétés signalétique ex: • Propriété de situation: ex: • Propriété de commande: ex: • Propriété historique: ex:

  12. L’identifiant • Deux occurrences d’une entité type sont distinguées par la valeur d’une propriété, appelée : identifiant ( obligatoire ) • Exemples: no-insee ( .. Chiffres ); code barre d’un produit; no-ISBN d’un livre ( 13 chiffres) no-Licence pour les sportifs

  13. MCD avec WinDesign

  14. Entité avec WinDesign Décrire l’entité par ses propriétés

  15. Windesign: décrire une entité

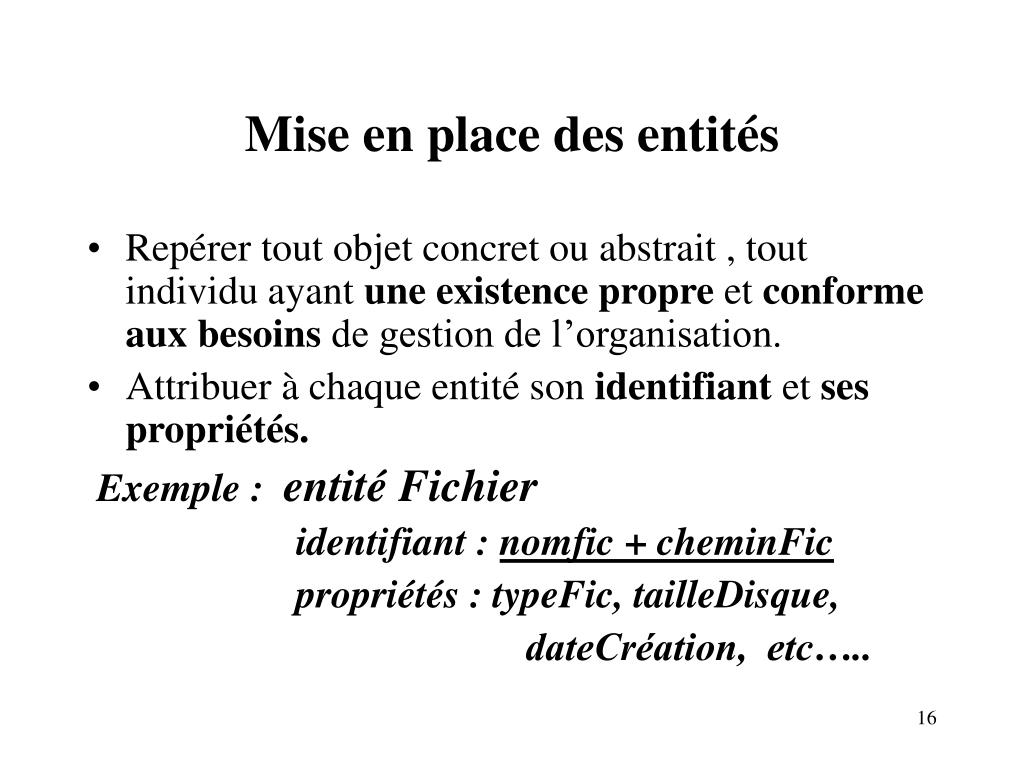

  16. Mise en place des entités • Repérer tout objet concret ou abstrait , tout individu ayant une existence propre et conforme aux besoins de gestion de l’organisation. • Attribuer à chaque entité son identifiant et ses propriétés. Exemple : entité Fichier identifiant : nomfic + cheminFic propriétés : typeFic, tailleDisque, dateCréation, etc…..

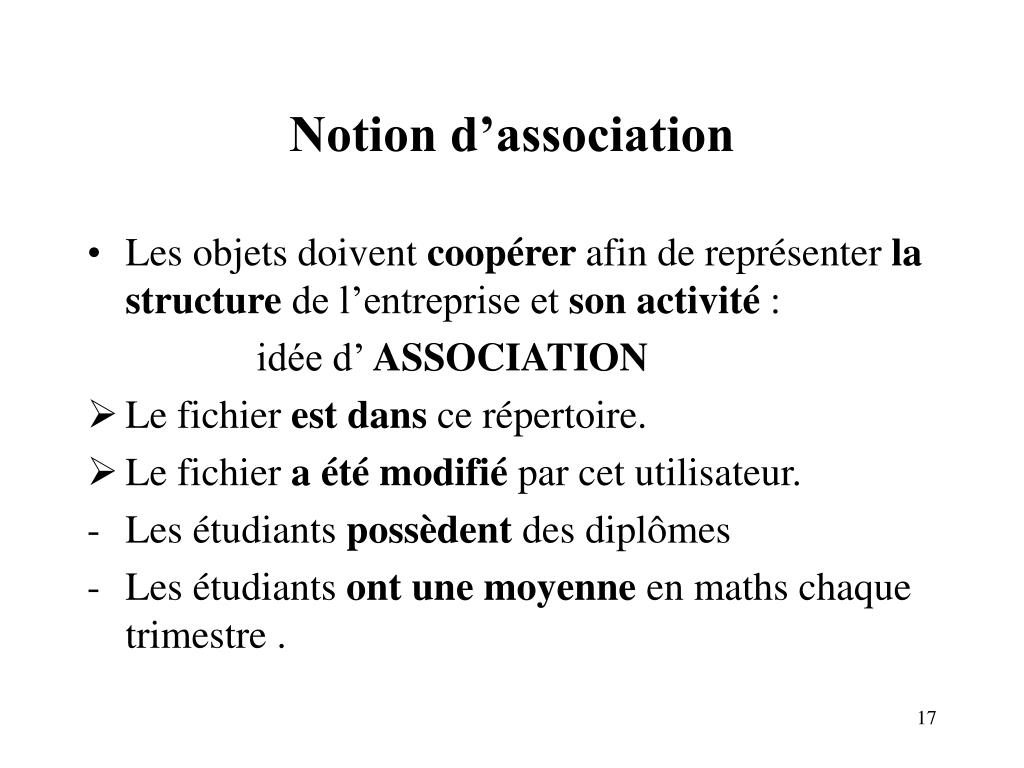

  17. Notion d’association • Les objets doivent coopérer afin de représenter la structure de l’entreprise et son activité : idée d’ ASSOCIATION • Le fichier est dans ce répertoire. • Le fichier a été modifié par cet utilisateur. • Les étudiants possèdent des diplômes • Les étudiants ont une moyenne en maths chaque trimestre .

  18. Notion d’association • Les entités sont liées par des associations , indiquées, dans le langage courant par des verbes: exemples , déterminer les entités : - « être propriétaire »: - « commander » : • « conduire » : Une association n’a pas d’existence propre.

  19. Association type ou relation type • Modélise un ensemble de liens de même nature: Passer Cd1 Cd2 C13 C11 Cd4 C12 Cd3 CLIENT COMMANDE

  20. Association type • formalisme CLIENT COMMANDE passer Les couples ( C11,Cd1), (C13, Cd4) ,etc.. Sont Des cas particuliers de l’association « passer » Les couples : ( C11, Cd1) , ( C13,Cd4) , etc sont des cas particuliers de l’association « passer »

  21. Association type • N’a pas d’identifiant propre - son identifiant est la concaténation des identifiants des entités associées. - il est implicite • Peut avoir des propriétés propres: exemple : la notation d’un étudiant à un contrôle

  22. Association avec propriétés • Note dans un contrôle : Évaluer ETUDIANT CONTROLE note ( Toto, controle1, 10 ) (Juju, controle1, 19) (Riri, controle2, 8 ) Etc………………….

  23. Cardinalités d’une association • Lisons les cardinalités de l’association suivante: CLIENT COMMANDE passer 0,n 1,1 • Etant donné une • Commande, elle participe une • fois à l’association « passer » • Règle de gestion: • Une commande est adressée • à un et un seul client • - Etant donné un client, il participe • 0 ou n fois à l’association « passer » • Règle de gestion: • Un client passe 0 ou n commandes. • Un client peut ne passer aucune commande • ou plusieurs ( n) .

  24. Cardinalités d’une association • Association « passer » passer Cd1 Cd2 C13 C11 Cd4 C10 Cd5 C12 Cd3 CLIENT COMMANDE

  25. Cardinalités d’une association • Pour chaque entité et pour chaque association , deux cardinalités sont précisées: • La cardinalité maximale • La cardinalité minimale ENTITE association nbre1,nbr2 Cardinalité minimale 0 ou 1 Cardinalité maximale 1 ou n

  26. Les 4 cardinalités possibles • La cardinalité minimale montre le caractère obligatoire ou facultatif de la participation d’une entité à l’association. • La cardinalité maximale indique le caractère exclusif ou répétable de cette participation. 0,1 au plus 1 1,1 un et un seul 1, n au moins 1 0, n un nombre quelconque

  27. 3- éléments d’un MCD • Récapitulatif du formalisme: Relation entre entités Données élémentaires Card min, max Entité avec identifiant

  28. 3 - Le modèle conceptuel de données • Du flux « facture d’hôtel » au MCD:

  29. La ligue de squash

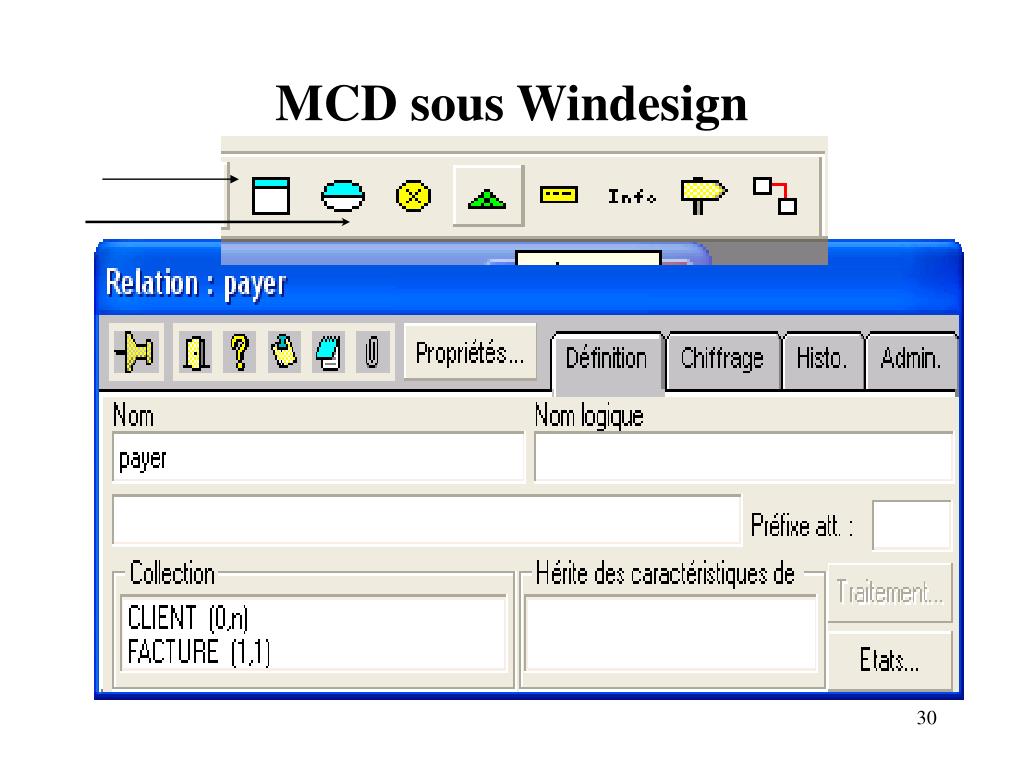

  30. MCD sous Windesign

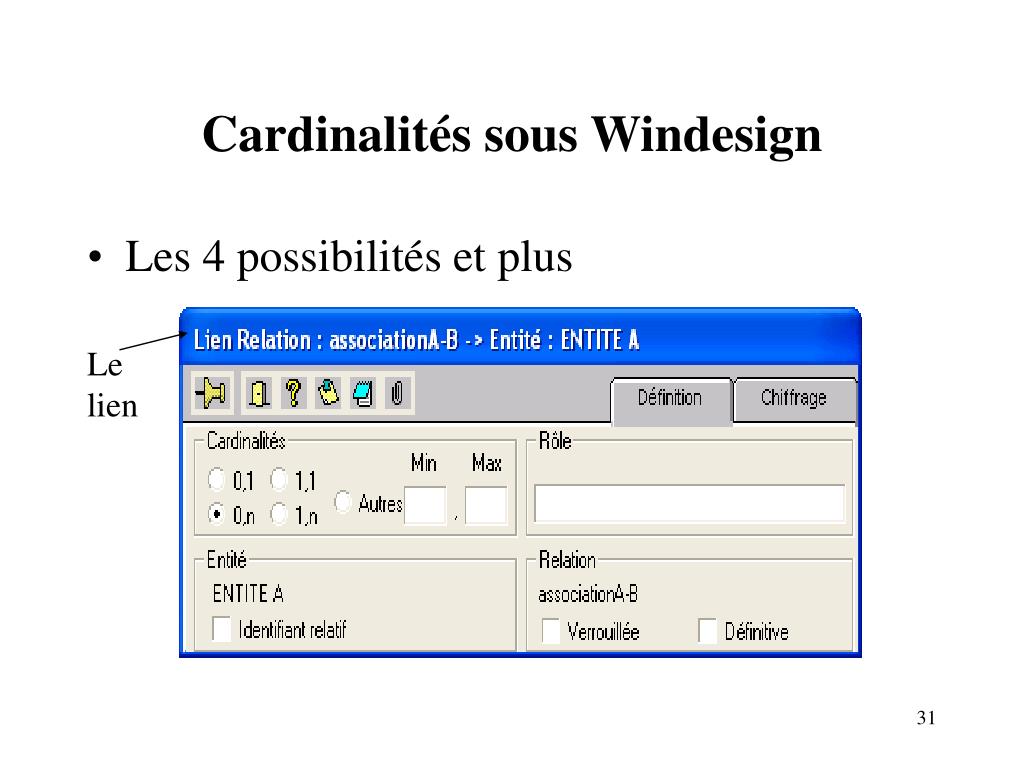

  31. Cardinalités sous Windesign • Les 4 possibilités et plus Le lien
