Schuifmaat

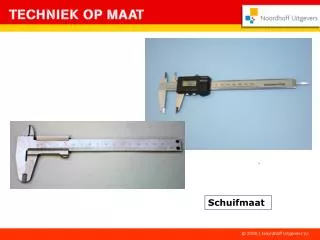

1. Schuifmaat

2. Uitleg gebruik animatie. Als deze groene toetsen in beeld komen gebruik je…… …….deze toetsen op je toetsenbord. Verder gebruik je alléén de linkermuistoets om ergens op te klikken. Bijvoorbeeld: VERDER of MAAK EEN KEUZE Deze animatie is ontworpen door Inno van Dijk uit Zevenaar Ga je gang VERDER

3. Schuifmaat Zo lees je de maat af van een boor met een digitale schuifmaat Zo lees je de maat af van een boor met een analoge schuifmaat Je ziet het, er is geen verschil in de manier van meten maar wel in de manier van aflezen.

4. Schuifmaat Er zijn twee soorten schuifmaten, de analoge en de digitale. De analoge schuifmaat wordt afgelezen langs een liniaal en de digitale schuifmaat vanaf een display Met elke schuifmaat kun je: - Binnenmaten meten - Buitenmaten meten - Dieptematen meten Elke schuifmaat heeft een: - Beweegbare bek - Vaste bek

5. Schuifmaat Liniaal nonius Het aflezen van een analoge schuifmaat is lastiger. De liniaal is verdeeld in millimeters. Op de beweegbare bek zit een nonius waarbij 9 mm verdeeld wordt in 10 stukjes elk 0,1 mm kleiner dan 1 mm voor het aflezen op 0,1 mm nauwkeurig. Ook zijn er schuifmaten waarbij 19 mm op de nonius verdeeld wordt in 20 stukjes elk 0,05 mm kleiner dan 1 mm voor het aflezen op 0,05 mm nauwkeurig. Het aflezen van een digitale schuifmaat is gemakkelijk. Let wel op de plaats van de komma (punt).

6. Schuifmaat Binnenmaat meten Dieptemaat meten 0 1 2 3 4 5 0 1 2 3 4 5 6 7 8 9 10 nonius Verschuifbare bek Buitenmaat meten Vaste bek

7. Schuifmaat 0 1 2 3 4 5 0 1 2 3 4 5 6 7 8 9 10 Bij schuiven komt de dieptemeting verder naar buiten Bij indrukken van de blokkering kun je de beweegbare bek verschuiven

8. Schuifmaat Op de liniaal is dit precies 2 cm ofwel 20 mm 0 1 2 3 4 5 0 1 2 3 4 5 6 7 8 9 10 Door deze verschillende indelingen zal er slechts één deelstreep van de liniaal gelijk komen te staan met één deelstreep op de nonius met uitzondering van de 0 en de 10. Op de nonius is dit precies 19 mm ofwel 1 mm korter. Elke deelstreep op de nonius geeft nu een waarde aan van 0,1 mm. In de volgende voorbeelden zul je zien hoe dat werkt.

9. Schuifmaat 0 1 2 3 4 5 0 1 2 3 4 5 6 7 8 9 10 Je ziet dat bij deze buitenmaat meting de 0 en de 10 op de nonius precies gelijk staan met een deelstreep op de liniaal. Dat is bij 5 mm en bij 24 mm op de liniaal. De 10 gebruik je nooit. De maat is hier nu: 5 mm + 0 maal 0,1 mm = 5 mm.

10. Schuifmaat 0 1 2 3 4 5 Je ziet dat bij deze buitenmaat meting de 5 op de nonius precies gelijk staat met een deelstreep op de liniaal. De 0 van de nonius staat voorbij de 5 op de liniaal. Dat wil zeggen dat de gemeten maat méér is dan 5 mm maar kleiner dan 6 mm. De maat is hier nu: 5 mm + 5 maal 0,1 mm = 5,5 mm. 0 1 2 3 4 5 6 7 8 9 10

11. Schuifmaat Hetzelfde geldt als je een binnenmaat wilt meten zoals hier bij een doorzichtig stukje buis. 0 1 2 3 4 5 0 1 2 3 4 5 6 7 8 9 10

12. Schuifmaat En natuurlijk geldt hetzelfde voor het meten van de diepte van een geboord gat bijvoorbeeld. 0 1 2 3 4 5 0 1 2 3 4 5 6 7 8 9 10

13. Schuifmaat Je weet nu dat: Een schuifmaat uit een vaste en beweegbare bek bestaat Je met een schuifmaat dikte kunt meten Je met een schuifmaat de diepte kunt meten Je met een schuifmaat binnenmaten kunt meten. Bijvoorbeeld een boorgat Als een schuifmaat een nonius heeft met een verdeling van 10 deze 0,1 mm nauwkeurig kan meten Als een schuifmaat een nonius heeft met een verdeling van 20 je hiermee tot op 0,05 mm nauwkeurig kunt meten Maak een keuze en klik met de linkermuisknop op één van de mogelijkheden: Alles opnieuw Stoppen

14. Einde van deze animatie. Ga nu weer verder met je boek. Deze animatie is gemaakt door I J TH M van Dijk
