Presentation Transcript


Corrosie

corrosie

Nano p 299


Corrosie destructieve aantasting van een onedel metaal door redoxprocessen die spontaan optreden

Corrosie:Destructieve aantasting van een (onedel) metaal door redoxprocessen die spontaan optreden


Corrosie

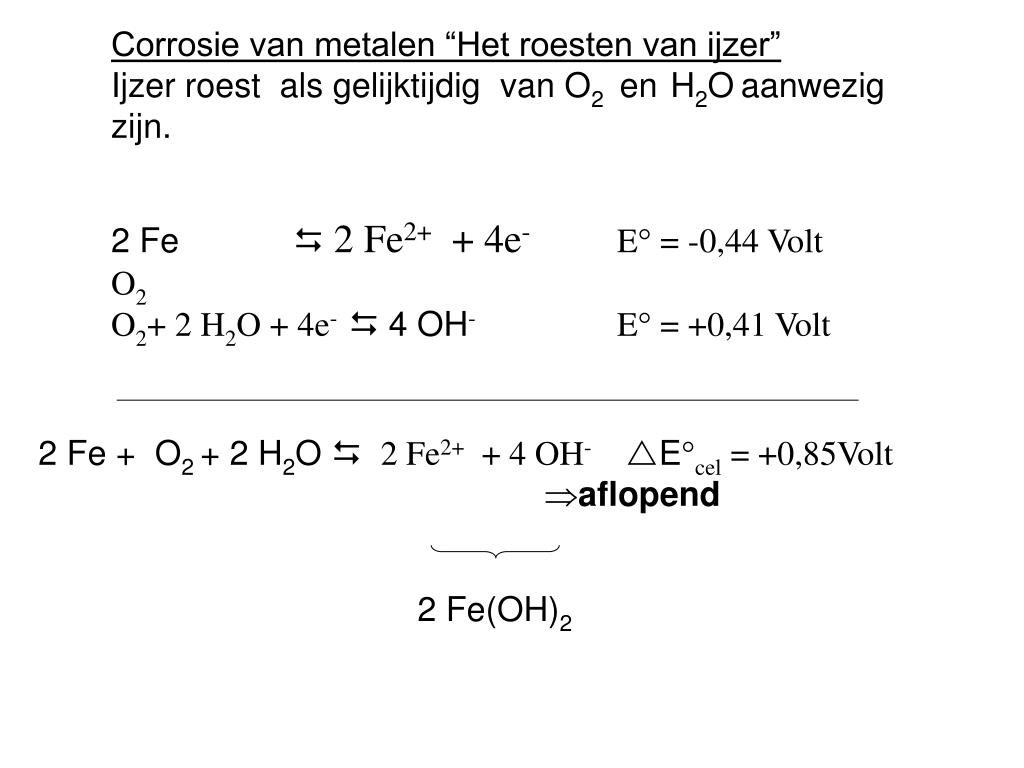

Corrosie van metalen “Het roesten van ijzer”

Ijzer roest als gelijktijdig van O2 enH2Oaanwezig zijn.

2 Fe2 Fe2+ + 4e-E° = -0,44 Volt

O2

O2+ 2 H2O + 4e-  4 OH- E° = +0,41 Volt

2 Fe + O2 + 2 H2O 2 Fe2+ + 4 OH-E°cel = +0,85Volt

aflopend

2 Fe(OH)2

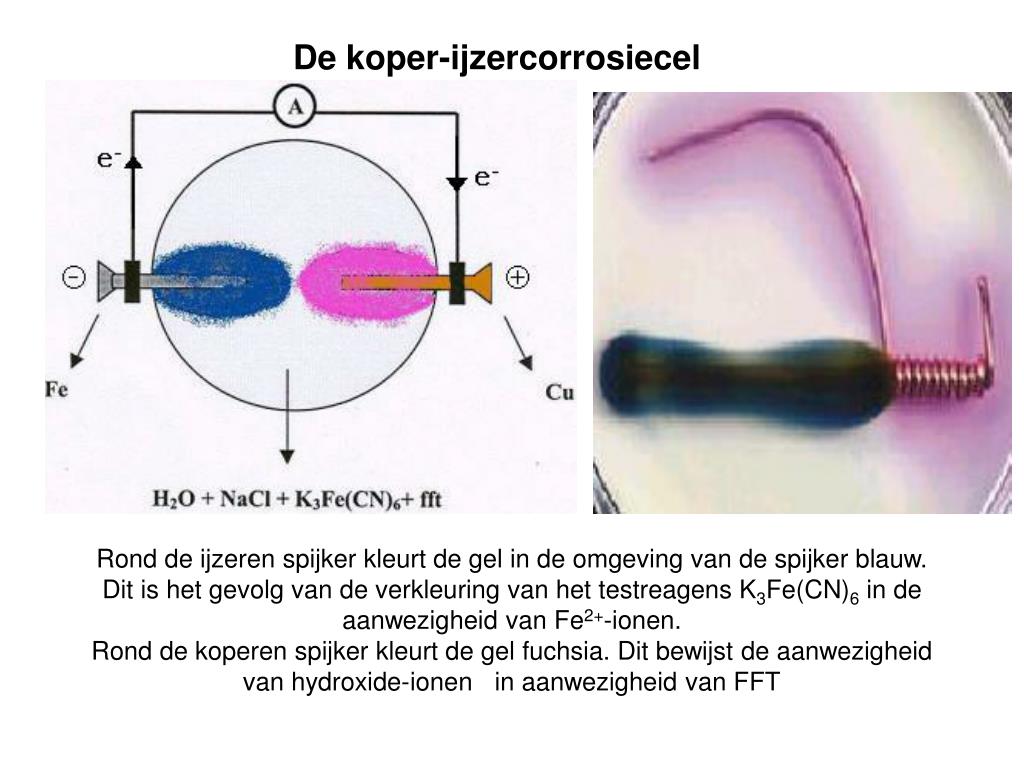

De koper ijzercorrosiecel

De koper-ijzercorrosiecel

Rond de ijzeren spijker kleurt de gel in de omgeving van de spijker blauw. Dit is het gevolg van de verkleuring van het testreagens K3Fe(CN)6 in de aanwezigheid van Fe2+-ionen.

Rond de koperen spijker kleurt de gel fuchsia. Dit bewijst de aanwezigheid van hydroxide-ionen in aanwezigheid van FFT


Corrosie

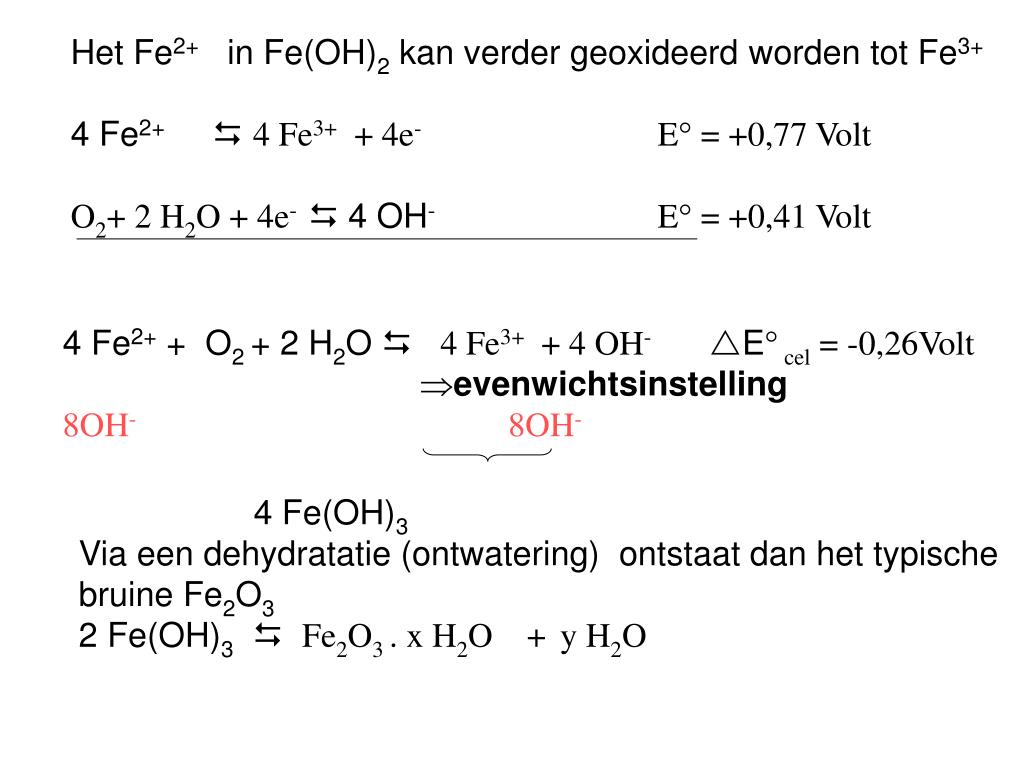

Het Fe2+ in Fe(OH)2 kan verder geoxideerd worden tot Fe3+

4 Fe2+4 Fe3+ + 4e-E° = +0,77 Volt

O2+ 2 H2O + 4e-  4 OH- E° = +0,41 Volt

4 Fe2+ + O2 + 2 H2O 4 Fe3+ + 4 OH- E° cel = -0,26Volt

evenwichtsinstelling

8OH-8OH-

4 Fe(OH)3

Via een dehydratatie (ontwatering) ontstaat dan het typische bruine Fe2O3

2 Fe(OH)3 Fe2O3 . x H2O + y H2O

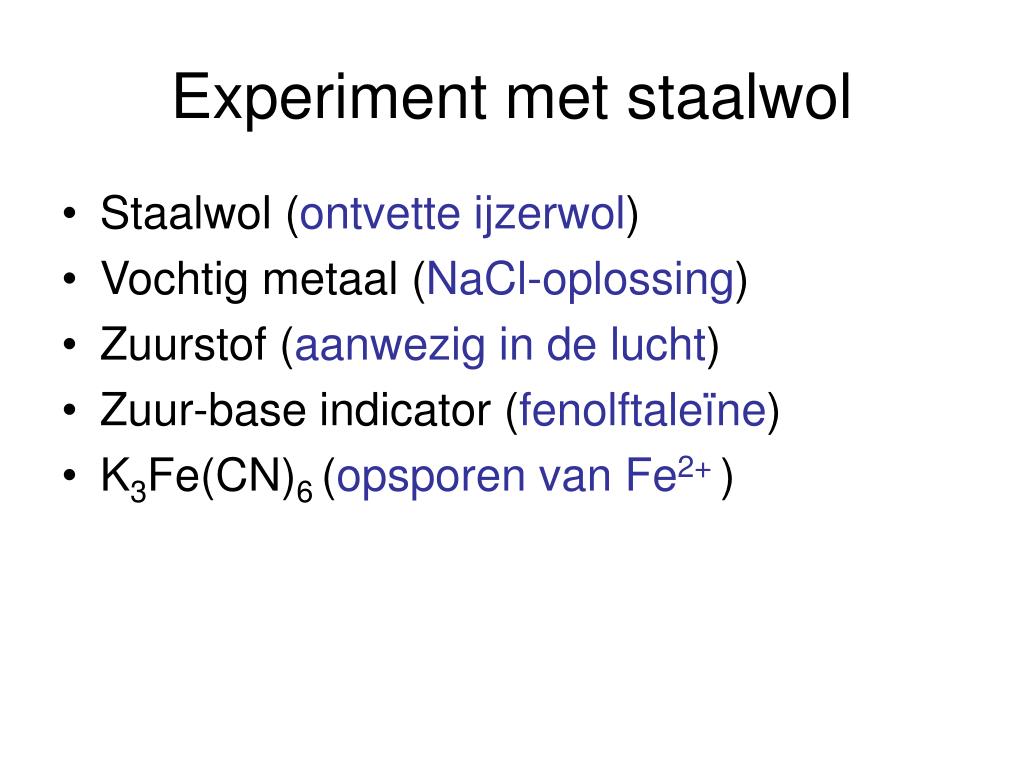

Experiment met staalwol

Experiment met staalwol

  • Staalwol (ontvette ijzerwol)

  • Vochtig metaal (NaCl-oplossing)

  • Zuurstof (aanwezig in de lucht)

  • Zuur-base indicator (fenolftaleïne)

  • K3Fe(CN)6 (opsporen van Fe2+)

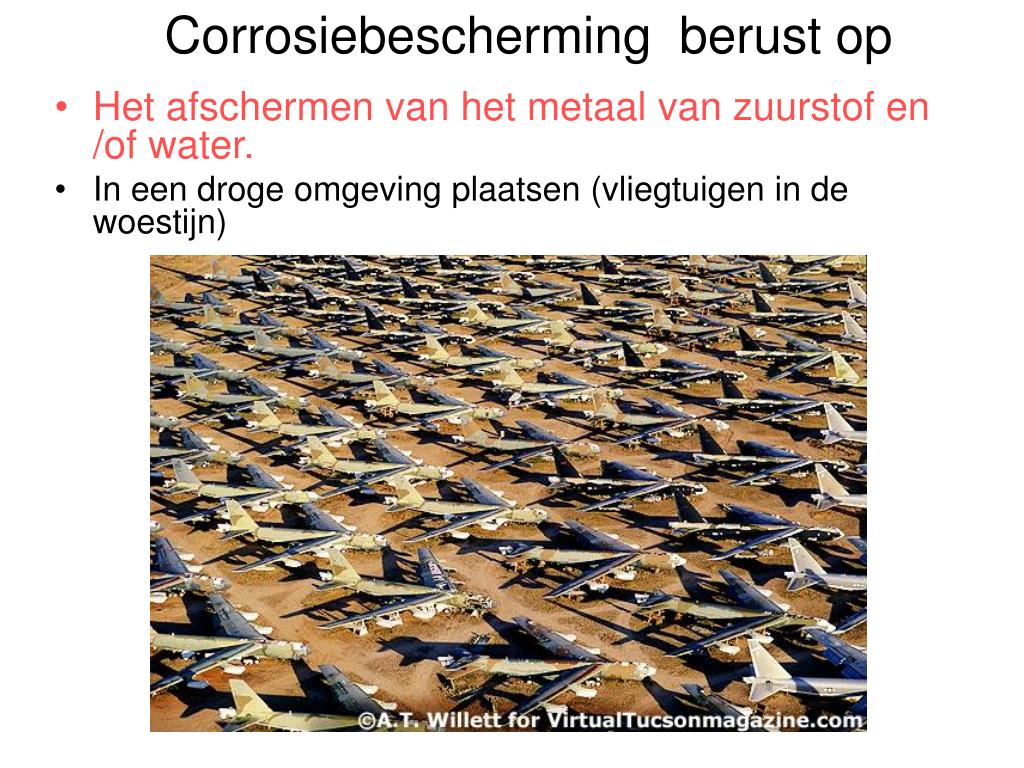

Corrosie bescherming berust op

Corrosiebescherming berust op

  • Het afschermen van het metaal van zuurstof en /of water.

  • In een droge omgeving plaatsen (vliegtuigen in de woestijn)

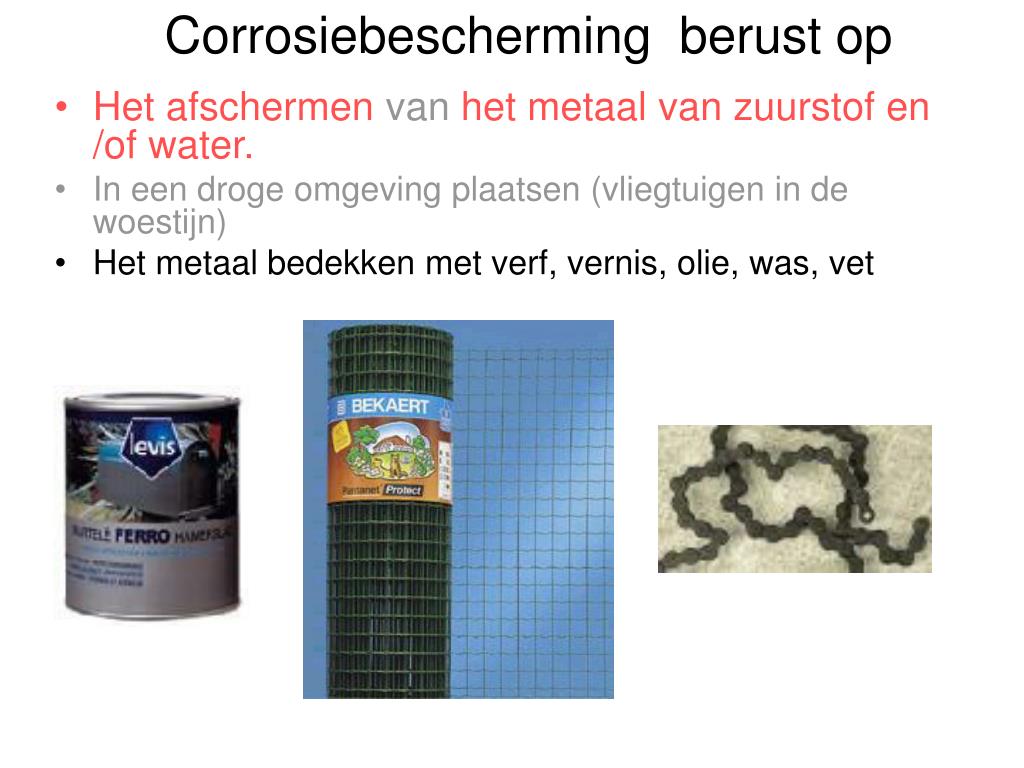

Corrosie bescherming berust op1

Corrosiebescherming berust op

  • Het afschermen van het metaal van zuurstof en /of water.

  • In een droge omgeving plaatsen (vliegtuigen in de woestijn)

  • Het metaal bedekken met verf, vernis, olie, was, vet


Corrosie bescherming berust op2

Corrosiebescherming berust op

  • Het afschermen van het metaal van zuurstof en /of water.

  • In een droge omgeving plaatsen (vliegtuigen in de woestijn)

  • Het metaal bedekken met verf, vernis, olie, was, vet

  • Het metaal afschermen met een dikke oxidelaag

    (vb aluminium met Al2O3)

    Het eloxeren

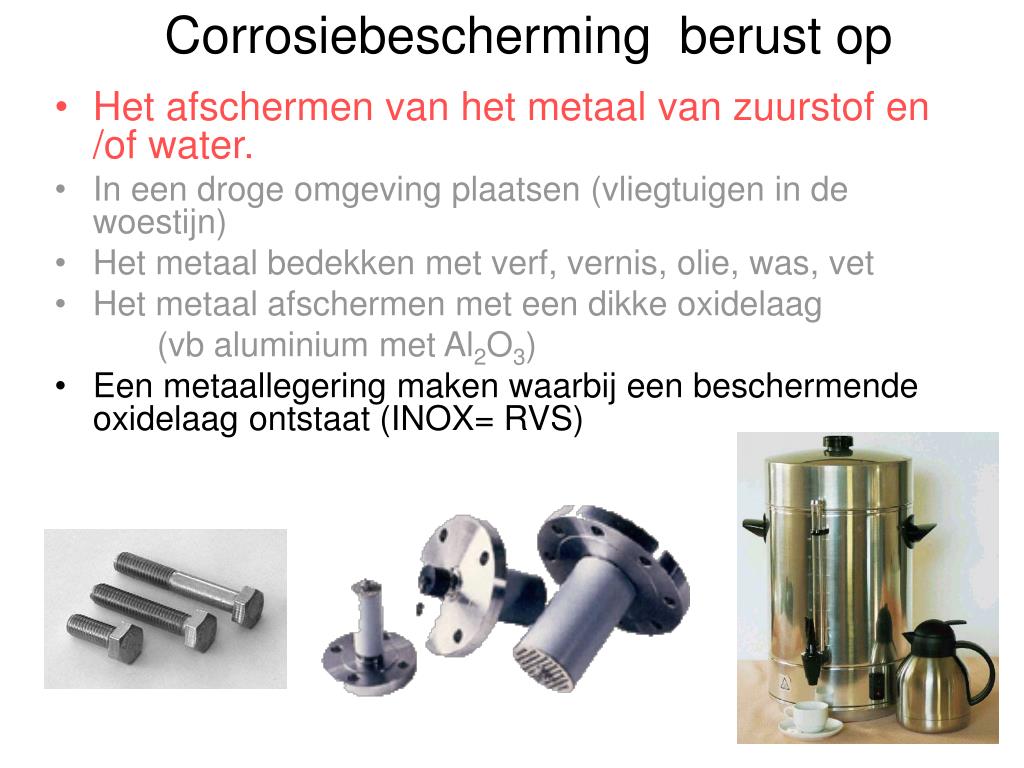

Corrosie bescherming berust op3

Corrosiebescherming berust op

  • Het afschermen van het metaal van zuurstof en /of water.

  • In een droge omgeving plaatsen (vliegtuigen in de woestijn)

  • Het metaal bedekken met verf, vernis, olie, was, vet

  • Het metaal afschermen met een dikke oxidelaag

    (vb aluminium met Al2O3)

  • Een metaallegering maken waarbij een beschermende oxidelaag ontstaat (INOX= RVS)

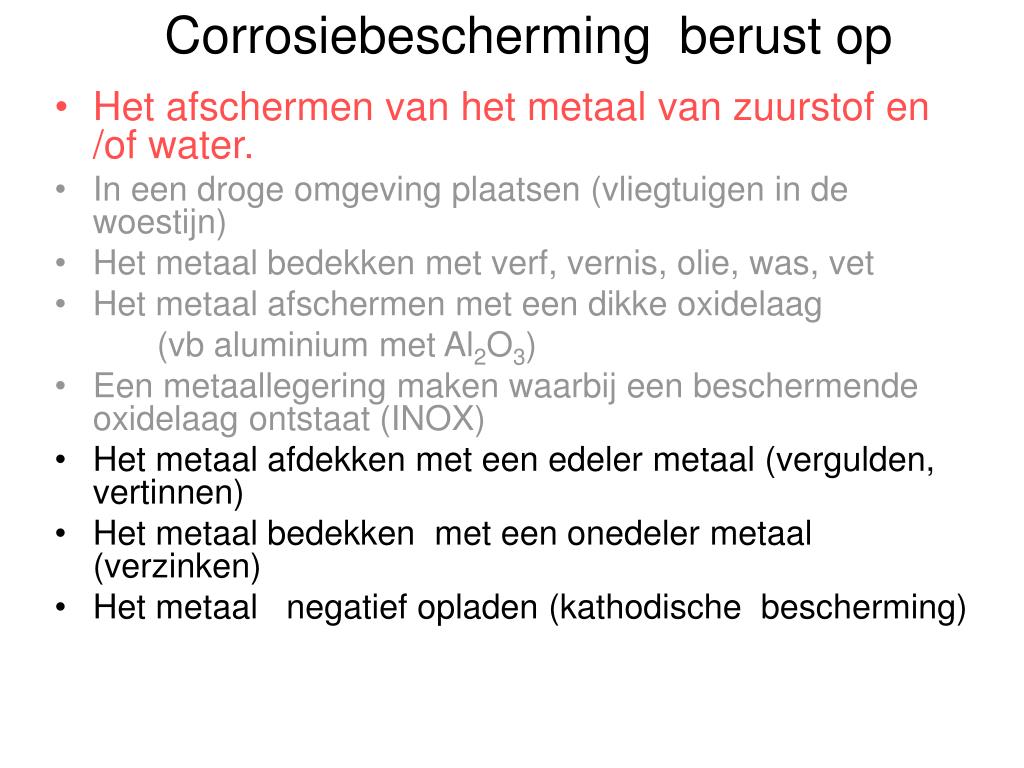

Corrosie bescherming berust op4

Corrosiebescherming berust op

  • Het afschermen van het metaal van zuurstof en /of water.

  • In een droge omgeving plaatsen (vliegtuigen in de woestijn)

  • Het metaal bedekken met verf, vernis, olie, was, vet

  • Het metaal afschermen met een dikke oxidelaag

    (vb aluminium met Al2O3)

  • Een metaallegering maken waarbij een beschermende oxidelaag ontstaat (INOX)

  • Het metaal afdekken met een edeler metaal (vergulden, vertinnen)

  • Het metaal bedekken met een onedeler metaal (verzinken)

  • Het metaal negatief opladen (kathodische bescherming)


Corrosie

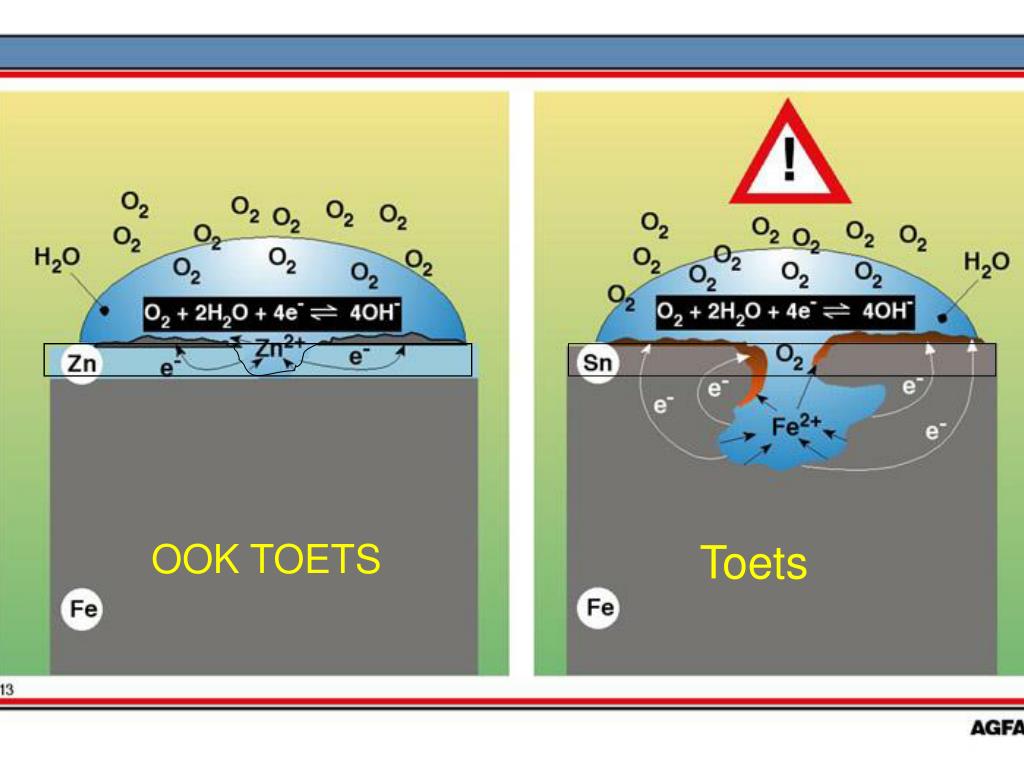

OOK TOETS

Toets


Corrosie

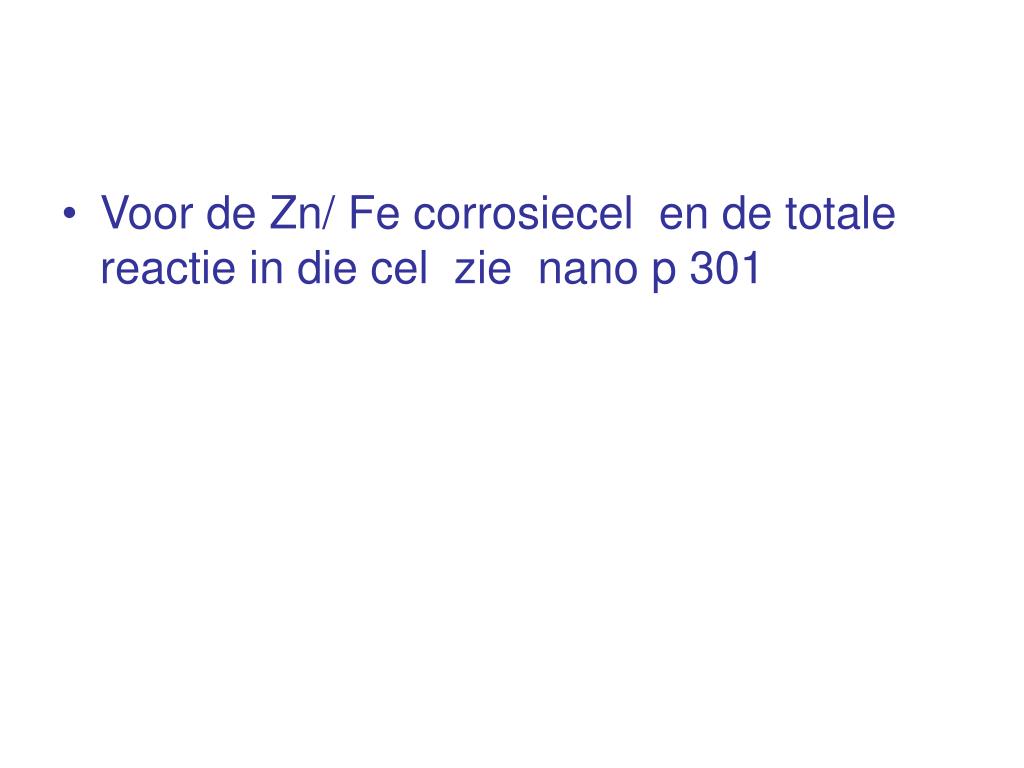

  • Voor de Zn/ Fe corrosiecel en de totale reactie in die cel zie nano p 301

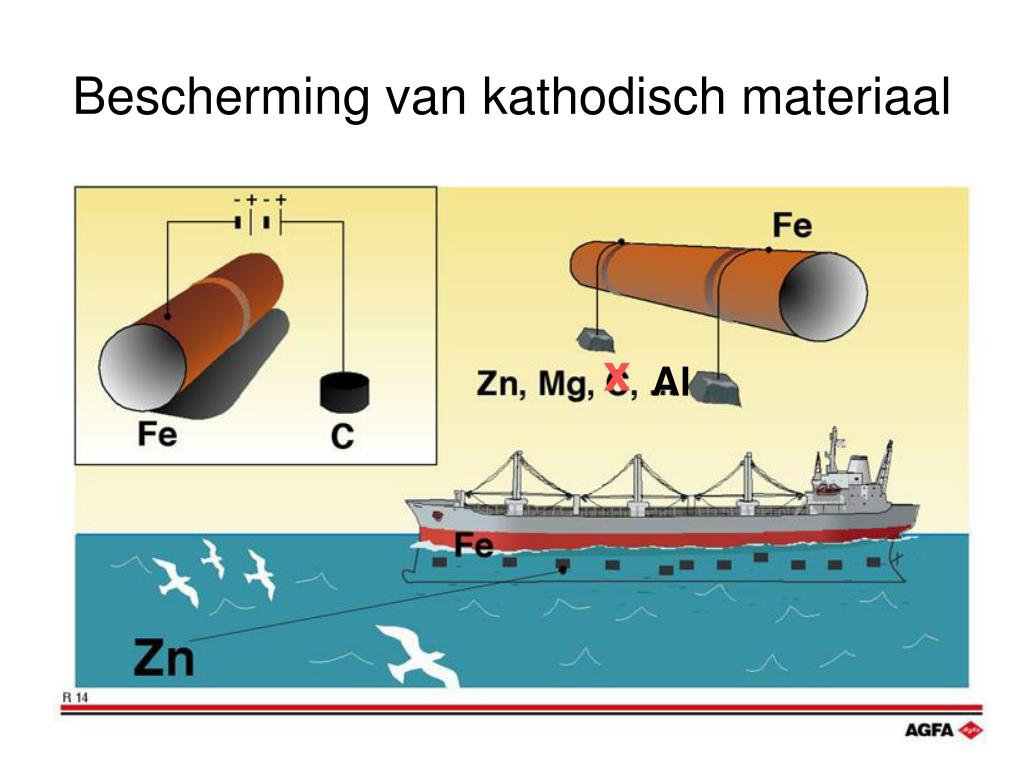

Bescherming van kathodisch materiaal

Bescherming van kathodisch materiaal

x

Al


Corrosie

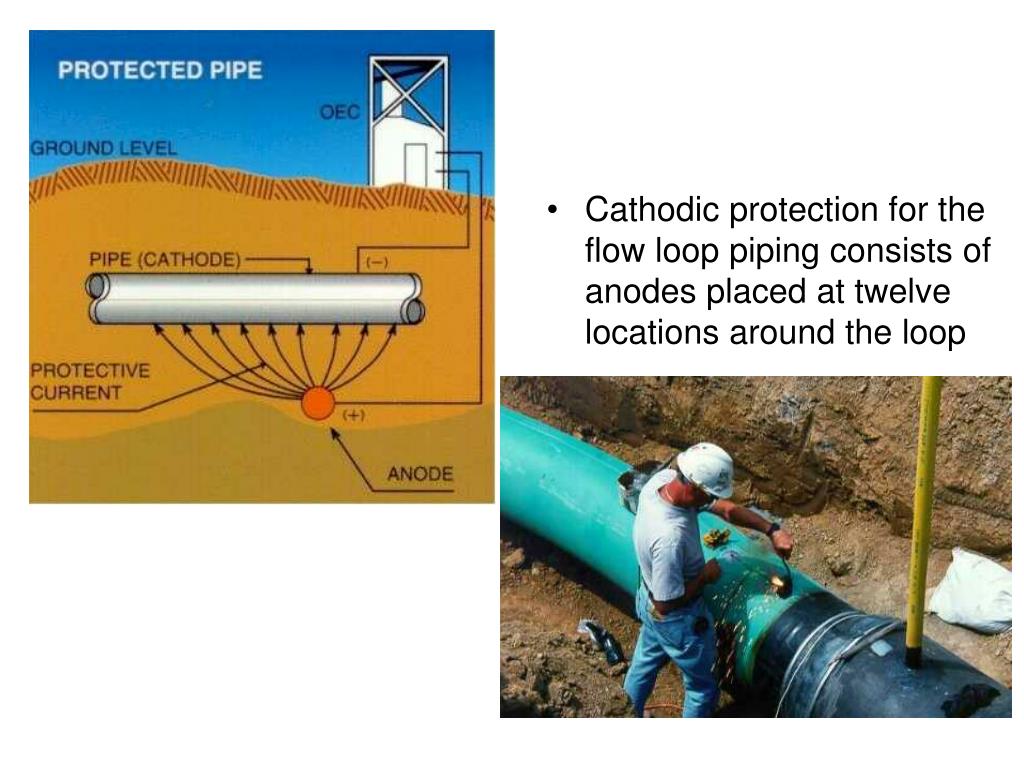

  • Cathodic protection for the flow loop piping consists of anodes placed at twelve locations around the loop

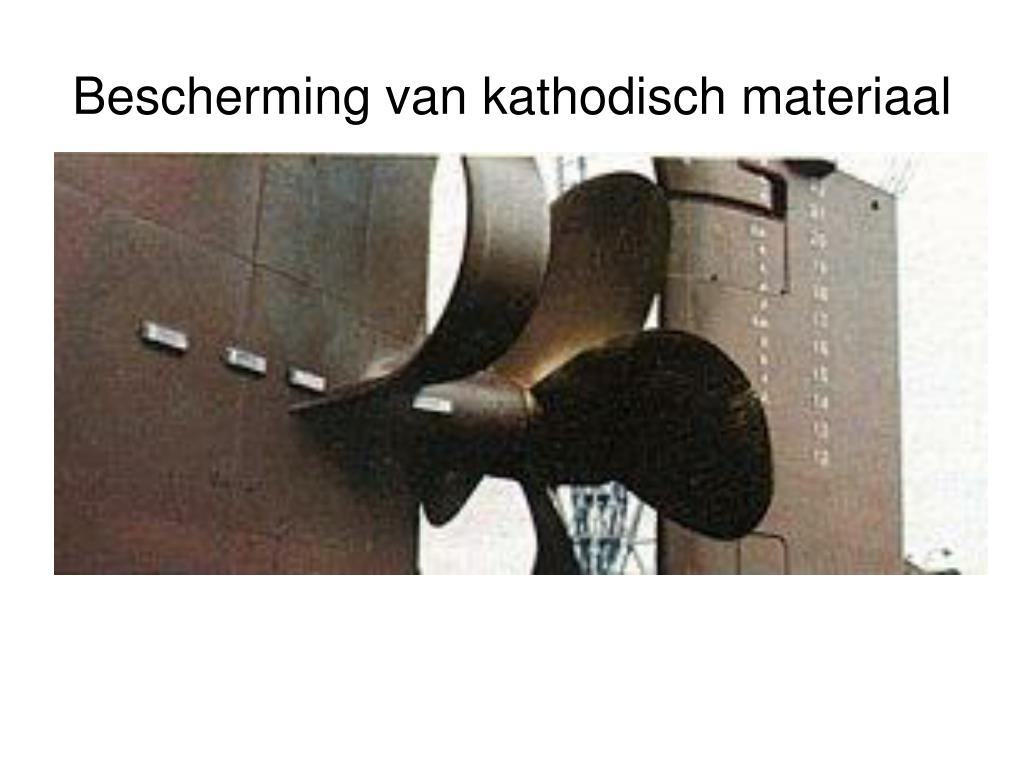

Bescherming van kathodisch materiaal1

Bescherming van kathodisch materiaal

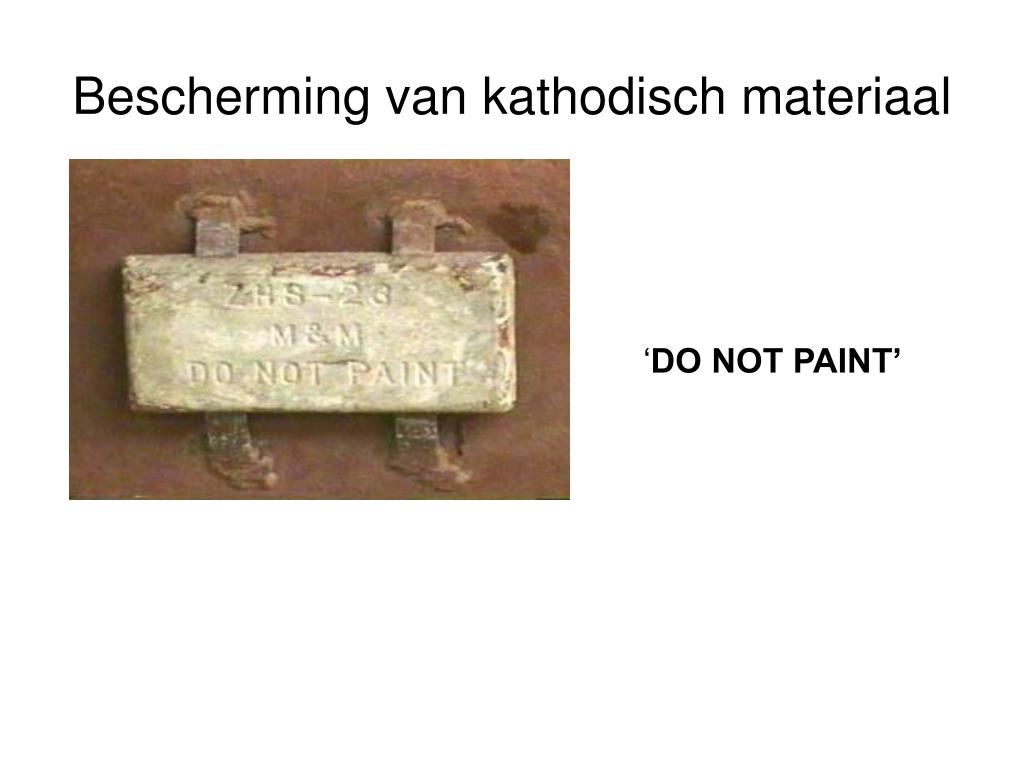

Bescherming van kathodisch materiaal2

Bescherming van kathodisch materiaal

‘DO NOT PAINT’
