  1. Возможности современных космических данных дистанционного зондирования Земли ЗАО «Совзонд», Россия Колесникова О.Н.

  2. Компания «СОВЗОНД»предлагает данные дистанционного зондирования различного пространственного разрешения, получаемые со спутниковQUICKBIRD, IKONOS, ORBVIEW, Formosat, Cartosat, Resoursat, ALOS, IRS, SPOT, LANDSAT, RADARSATи др., а также предлагает услуги по их тематической обработке и созданию продукции в соответствии с требованиями заказчика. Компания «СОВЗОНД»

  3. Лицензии

  4. Схема покрытия архивными данными, полученными со спутника QuickBird на территорию России и стран СНГ

  5. XXI век – век космических цифровых технологий Данные высокого пространственного разрешения с современных космических аппаратов являются важным инструментом для решения практических задач управления и администрирования

  6. геопространственная основа для обновления картографического материала реальная альтернатива аэрофотосъемке доступны по цене, качеству, территории покрытия предоставляют широкие возможности по их обработке с использованиеммультиспектральных составляющих Возможности современных космических данных дистанционного зондирования Современные космические данные дистанционного зондирования:

  7. Цветные изображения со спутника IKONOS с разрешением 1 м, Денвер, Колорадо Данные ДЗЗ со спутника QUICKBIRD с разрешением 60 см, Гамбург, Германия Достоинства современных космических ДДЗвысокого разрешения • Высокое пространственное разрешение – не хуже 1 м в панхроматическом режиме • Высокое радиометрическое разрешение – не менее 11 бит на пиксел в панхроматическом режиме • Наличие 4 спектральных каналов, в том числе 1 инфракрасного • Возможность получения стереосъемки • Возможность обновления картографического материала масштаба не хуже 1:5000 • Периодичность получения данных на одну и ту же область на земной поверхности - 1-5 дней в зависимости от широты • Возможность заказа области произвольной формы, в т.ч. съемка протяженных объектов • Возможность получения «перспективной» съемки с отклонением от надира до 45 градусов • Большой архив – миллионы полученных снимков! • Оперативность: возможность начала съемки в течение 1 дня с момента размещения заказа • Простота размещения заказа – нет необходимости получения разрешения от государственных организаций на проведение съемки • Простота обработки: заказчик получает данные, готовые для использования в ГИС

  8. Высокое пространственное разрешение –не хуже 1 м в панхроматическом режиме

  9. Пространственное разрешение мультиспектральной съемки должно быть не хуже 4 м

  10. Наличие не менее 4 спектральных каналов,в том числе 1 инфракрасного

  11. Высокое радиометрическое разрешение – не менее 11 бит на пиксел в панхроматическом режиме 8-бит (256 градаций серого) 11-бит (2048 градаций серого)

  12. Ширина полосы захвата должна составлять не менее 8 км

  13. Возможность получения стереосъемки

  14. Возможность заказа области произвольной формы

  15. Возможность заказа области произвольной формы Оперативная съемка протяженных объектов Минимальная ширина трассы – 2 км!

  16. Городское планирование и кадастр Энергетика и промышленность Недропользование Сельское и лесное хозяйство Транспорт и связь Картография Экологический мониторинг Решение прикладных задач с использованием ДДЗ высокого разрешения

  17. Городское планирование и кадастр • Планирование развития городской инфраструктуры; • Мониторинг городской застройки и отслеживание изменений; • Проектирование развития транспортной инфраструктуры; • Мониторинг состояния промышленных зон в городской черте; • Мониторинг состояния промышленной инфраструктуры; • Мониторинг состояния трубопроводов, дорожной инфраструктуры и опор ЛЭП; • Состояние объектов дорожно-мостового хозяйства; • Состояние транспортной инфраструктуры и дорожная обстановка; • Инвентаризация и мониторинг состояния ЛЭП; • Управление чрезвычайными ситуациями; а также • Картография и приложения для ГИС;

  18. Планирование городского развития (коттеджное строительство)

  19. Мониторинггородской застройки отслеживание изменений Стамбул 1996 Аэрофотосъемка Стамбул 2001 Изображение со спутника Ikonos

  20. Инвентаризация и мониторинг состояния ЛЭП

  21. Мониторинг состояния инфраструктуры (ЛЭП и электроподстанция)

  22. Проектирование объектов транспортной инфраструктуры

  23. Проектирование развития транспортной инфраструктуры

  24. Решение тематических задач для нефтегазовой отрасли на основе данных со спутников • Разведка углеводородных ресурсов • Оценка природных ресурсов • Обнаружение и картирование протечек в сети нефтепроводов • Оценка сейсмической стабильности регионов • Планирование прокладки новых трубопроводов • Контроль состояния действующих нефтепроводов • Контроль состояния инфраструктуры • Экологический мониторинг • Ликвидация аварий и оценка ущерба

  25. Мониторинг Выявление изменений Соответствие нормативам Выявление источников загрязнения Мониторинг среды обитания и растительности Заболоченные территории Прибрежные территории Сельскохозяйственные угодья Мониторинг состояния окружающей среды Мультиспектральный снимок со спутника QuickBird с разрешением 2.44 м Нарушения, вызванные прокладкой трубопровода Ближний ИК канал снимков со спутника QuickBird может быть использован для оценки нарушения заболоченных территорий. На снимки отчетливо видны нарушения территорий в местах прокладки трубопровода.

  26. Экологический контроль – планирование прокладки трубопроводов Планирование прокладки трубопровода с учетом имеющейся инфраструктуры (в качестве основы использован cнимок со cпутника IKONOS)

  27. Использованиеданных дистанционного зондирования для решения экологических задач Для экологического анализа используются как пространственные и радиометрические свойства изображений, получаемых со спутников, так и спектральные составляющие, которые позволяют получать дополнительные данные при дешифровке снимков за счет комбинации отдельных спектральных каналов

  28. Использование данных дистанционного зондирования для решения экологических задач

  29. Использование данных дистанционного зондирования для решения экологических задач Горящая скважина с ярко выраженными следами текущей по почве нефти Лесной пожар Контроль деятельности промышленных объектов и экологический мониторинг Landsat-7

  30. Возможности обработки данных ДЗЗ высокого разрешения для решения задач создания и обновления картографических данных

  31. В настоящее время до 80 % картографического материала на территорию Российской Федерации масштаба 1:100000 и крупнее не обновлялось с начала 90-х С началом масштабных реформ в области местного самоуправления, создания современной системы кадастрового учета, природопользования и др. остро стоит вопрос обновления картографической основы

  32. Приведенный масштаб для ДДЗ с различных спутников Спутник Размер пиксела Возможный масштаб Landsat 7 ETM+ 15 м 1:100 000 TERRA (ASTER) 15 м 1:100 000 SPOT 1-4 10 м 1:100 000 IRS-1C и IRS-1D 6 м 1:50 000 SPOT 5 5 м 1:25 000 EROS 1,8 м 1:10 000 OrbView-3 4 м 1:25 000 OrbView-3 1 м 1:5 000 IKONOS 4 м 1:25 000 IKONOS 1 м 1:5 000 QuickBird 2.44 м 1:10000 QuickBird 0.61 м 1:2000 Возможность обновления картографического материала масштаба не хуже 1:5000 и создания топокарт масштаба не хуже 1:10000

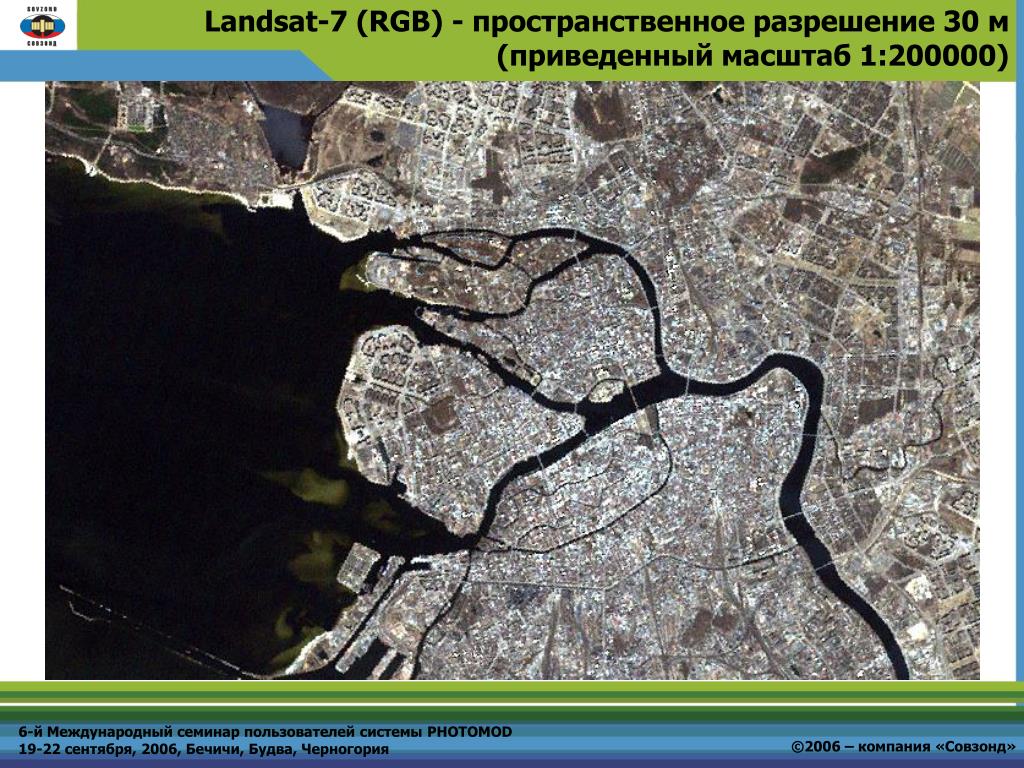

  33. Landsat-7 (RGB) - пространственное разрешение 30 м(приведенный масштаб 1:200000)

  34. TERRA (ASTER) - пространственное разрешение 15 м(приведенный масштаб 1:100000)

  35. SPOT-5 - пространственное разрешение 5 м(приведенный масштаб 1:25000)

  36. EROS - пространственное разрешение 1,8 м(приведенный масштаб 1:10000)

  37. IKONOS - пространственное разрешение 1м(приведенный масштаб 1:5000)

  38. QuickBird - пространственное разрешение 61cм(приведенный масштаб 1:2000)

  39. ЦМР SPOT Цифровая модель рельефа SPOT имеет точность по высоте 20 метров и может быть использована для создания ортофотопланов с плановой точностью 1:25000 или для обновления рельефа в масштабе 1:100000. Эта модель была получена на основе стереопар со спутника SPOT 5 с разрешением 5 метров. Для создания этого продукта используются данные без снега и облачности.

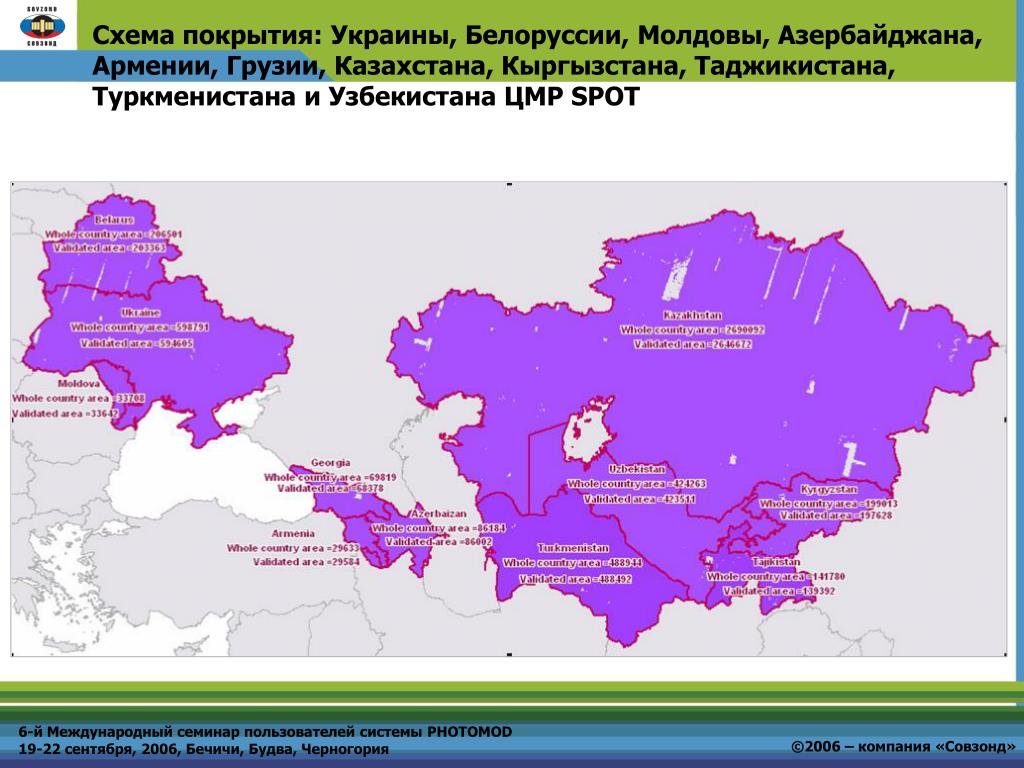

  40. Схема покрытия: Украины, Белоруссии, Молдовы, Азербайджана, Армении, Грузии, Казахстана, Кыргызстана, Таджикистана, Туркменистана и Узбекистана ЦМР SPOT

  41. Данные ДЗЗ высокого разрешения в России По состоянию на 7 сентября 2006 года до 50 % территории России покрыто снимками высокого разрешения со спутников QuickBird, IKONOS, OrbView

  42. Черногория

  43. Космические данные дистанционного зондирования – настоящее и будущее

  44. 8.9m 2.9m 22m Advanced Land Observing Satellite (ALOS) Advanced Land Observing Satellite (ALOS) ALOS “Daichi”(Advanced Land Observing Satellite) Data Relay Antenna (DRC) [Data rate: 240Mbps] Star Tracker GPS Antenna PALSAR PRISM AVNIR-2 Velocity Nadir PRISM: Panchromatic Remote-sensing Instrument for Stereo Mapping AVNIR-2: Advanced Visible and Near Infrared Radiometer type 2 PALSAR: Phased Array type L-band Synthetic Aperture Radar
