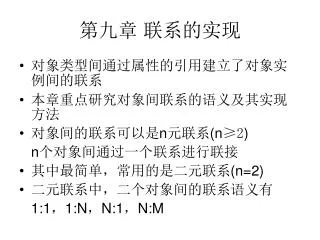

第九章 联系的实现

  • 对象类型间通过属性的引用建立了对象实例间的联系

  • 本章重点研究对象间联系的语义及其实现方法

  • 对象间的联系可以是n元联系(n≥2)

    n个对象间通过一个联系进行联接

  • 其中最简单,常用的是二元联系(n=2)

  • 二元联系中,二个对象间的联系语义有

    1:1,1:N,N:1,N:M


5140695

Rbin

Tright

Tleft

§9.1 没有属性的二元联系

  • 一个二元联系本身没有任何属性,它只表达了二个对象类型间的联系

  • 联系的实现:通过设置进入点entry point来完成

    • 进入点设在Tleft处:Tleft类型增加一个引用对象Tright的属性,Tright类型无需增加属性

    • 进入点设在Tright处

    • 增加一个对象类型Rbin,它仅有二个元组属性,分别是Tleft类型和Tright类型,这种方法可以加载Rbin本身独特的属性


5140695

1:1的二元联系的实现

(一)无冗余的表达方式—一个联系仅在一个对象属性中表达

  • 采用① (或者②)方法—应当从查询需求入手,选择查询频度高的一方作为进入点

    —问题:

    1)反向查询速度极慢:对一个特定的Tright实例,查其相应的Tleft实例时需要查过所有的Tleft实例集合

    2)即使正向查询,若存在联系的偶对集合很小,那么仍然费时


5140695

1

1

R

Tright

Tleft

  • 采用方法③—定义一个Rbin类型,Tr并由系统维护Tr集合,适用于Tr相对Tleft(Tright)较小时

    —问题:

    1)需要二次查找才能定位

    2)当Tr集合仍然庞大是,寻找一组特定的偶对效率仍然很低——需要建立索引

type Tleft is

body

[…

R:Tright;

…]

end type Tleft;

type Tright

body

[…

R-1 :Tleft;

…]

end type Tright;

type TR is

with extension is

body

[left:Tleft;

right:Tright;]

end type TR;


5140695

1:1的二元联系的实现(续)

(二)冗余的表达方式1——二个进入点

  • 在Tleft中建立R属性—类型为Tright

  • 在Tright中建立R-1属性—类型为Tleft

    优点:提高反向查询效率

    问题:当两个对象实例间的联系发生变更时,容易产生修改异常,生成对象库状态的一致性受到破坏


5140695

  • 解决方法:重新定义R属性的值接受操作

    refine R:←Tright code setR;

    define setR(oright) is

    begin

    oright.R-1 := self;

    self.R := oright;

    end define setR;

  • 由此,确保了R属性与.R-1属性的同步修改

  • 必须利用封装技术来控制不会单独修改.R-1 (.R-1只读)


5140695

总结

  • 利用封装技术重新定义关联属性的状态的修改

  • 特别注意不能在同一时间,以同样的方式修改类型Tright的.R-1的值接受操作,否则导致递归操作的无限循环

    即:

    • 重写Tleft,R的值接受操作

    • 隐藏Tright,.R-1的值接受操作,使其为只读类型


5140695

type Tright

body

[…

R-1 :TR;

…]

end type Tright;

type TR is

with extension is

body

[left:Tleft;

right:Tright;]

end type TR;

type Tleft is

body

[…

R:TR;

…]

end type Tleft;

(三)冗余表达方式2—采用显式的冗余方式

  • 用TR作为中间联系方法将二者显式相连

  • 查询为二次查询,但管理方便

  • 对R, R-1的修改自然要遵照异常处理方式重定义VCO和做相应的隐藏


5140695

R

Tleft

Tright

1:N 的二元 联系的实现

1

N

type Tleftis type Trightistype TR

body body with extension is

[……[…… body

R: { Tright }; R-1: Tleft; [left: Tleft ;

……] ……] right: Tright;]

end type Tleft; end type Tright ; end type TR ;

方式(1)方式(2)方式(3)


5140695

  • 其中唯有方式(2)能确保一致性约束,R-是单值的。

  • 方式(1)(3)均不能确保两对象间1:N的约束。

    • 对(1),必须重新定义R属性的值接受操作

    • 对(3),必须对TR的对象实例库进行一致性维护,即TR的insert操作进行一致性维护


5140695

R

Tleft

Tright

N:M的二元联系的实现

N

M

type Tleftistype Trightistype TR

body body with extension is

[…… […… body

R: {Tright }; R-1:{ Tleft }; [left: Tleft ;

……] ……] right: Tright;]

end type Tleft; end type Tright;; end type TR;

方式(1)方式(2)方式(3)

  • 采用原则:以最大查询频率为依据选择入口点

  • 可以采用组合冗余方法,但需要进行状态一致性维护


5140695

具有K个属性的二元联系的实现

ak

a1

  • 1:1的联系:仍然可以采用方式(1)或(2),K个属性寄放在Tleft或Tright

  • 1:N的联系—只能放在单值属性的对象类型方

  • N:M的联系—寄存在那一方均不合适,只能采用方式(3),定义此属性的类型TR, TR具有K+2个元组属性

Tright

Tleft

R


5140695

Type TR

withextension is

Body

[left: Tleft ;

right: Tright;

a1:T1R;

ak:TkR;]

operations

declare TR: Tleft , Tright,T1R, …, TkR -> TR code initTR;

implementation

define initTR(Oleft ,Oright,O1,…,Ok) is

begin

self.left := Oleft;

self.right := Oright;

self.a1 := O1; …; self.ak := Ok ;

enddefine initTR

endtype TR


5140695

N—元联系的实现

  • 只能采用方式(3)—建立TR类型处理

  • 对初始化进行重定义,以保证约束的一致性。

  • 为了检索高效率,需要考虑受控的冗余建模。

ak

a1

T1

Tn

T2

R


5140695

type TR

withextensionis

Body

[entitiy1: T1 ;

entitiyn: Tn;

a1:T1R;

ak:TkR;]

operations

declare TR: T1 ,… , Tn,T1R, …, TkR -> TR

implementation

endtype TR


5140695

residesIn

Engineers

Offices

示例分析(一)

  • 1-1联系实例:工程师与他所占办公室的联系处理

    约束条件:一个工程师一间办公室

    type Engineer istype Office is

    bodybody

    […… [……

    resideIn: Office; isOccupied: Engineer;

    ……] ……]

    endtype Engineer ; endtype Office;

    先有工程师,再分 经常查询某办公室的工程师是谁

    配房间

1

1


5140695

用方式(1)和(2)组合建模下冗余的一致性维护

  • 联系更新时一般的方式

    (1)If (thePenthouse.isOccupiedby != NULL)

    thePenthouse.isOccupiedby.residesIn :=NULL;

    (2)If (leonardo.residesIn != NULL )

    leonardo.residesIn. isOccupiedby :=NULL;

    (3) leonardo.residesIn := thePenthouse;

    (4) thePenthouseis.Occupiedby := leonardo;


5140695

  • 设计操作moveToOffice来维护一致性状态

    define moveToOffice(newResidence ) is

    begin

    if (newResidence.isOccupiedBy != NULL)

    newResidence.isOccupiedBy.residesIn := NULL;

    if (self.residesIn != NULL )

    self.residesIn.isOccupiedBy := NULL;

    self.residesIn := newResidence;

    newResidence. isOccupiedBy := self;

    enddefine moveToOffice;


5140695

worksFor

Engineers

Divisions

示例分析(二)

  • 工程师与部门间的1:N的联系

    type Engineer istype Division is

    bodybody

    […… [……

    worksfor: Division; employs: EngineerSet;

    ……] ……]

    endtype Engineer ; endtype Division;

    type EngineerSet is

    body {Engineer}

    endtype EngineerSet;

N

1


5140695

控制类型冗余模型的两个操作

  • hire

    define hire(newEng) is

    Begin

    self.employs.insert(newEng);

    newEng.worksFor := self;

    enddefine hire;

  • Fire

    define fire(badEng) is

    Begin

    self.employs.remove(badEng);

    badEng.worksFor := NULL;

    end define hire;

  • 聘用和辞退两个操作可以保持DB的完整性约束。


5140695

Sub

N

products

composition

1

Super

递归的1:N的关系

  • 产品与产品间具有递归的组合联系

  • E-R图的展开可以有两种描述模式


5140695

  • A:通过Super属性—表达了is.part-of的语义关系:

    即:一个产品属于上层产品的一个部件

    type Product is

    body […… super: Product ;

    ……]

    endtype Product ;

    适用范围:查找某种产品被组装在什么部件中。沿part-of路径进行导航或访问

Super:

Super:

Super:

Super:

Super:

Super:

Super:

Super:


5140695

  • B:通过Sub属性—表达了partlist的语义关系:

    即:一个部件由几个子部件所组成

    type Product is

    body […… sub: ProductSet ;

    ……]

    endtype Product ;

    type ProductSet is

    body{ Product }

    end type ProductSet ;

    适用范围:查找组成某部件的所有子部件

Sub:{}

Sub:{}

Sub:{}

Sub:{}

Sub:{}

Sub:{}

Sub:{}

Sub:{}


5140695

应用示例

  • 操作partlist:输出组成某个产品的所有部件

    • 采用结构I

      define partList is

      var resultSet: ProductSet;

      begin

      resultSet.create;!!create an empty set

      resultSet.insert( self );

      foreach ( part inext( Product ))

      if ( part.super = self )

      resultSet.setUnion(part.partList);!!recursive call of partList

      return resultSet

      end define partList


5140695

  • 采用结构II

    define partList is

    var resultSet: ProductSet;

    begin

    resultSet.create;

    resultSet.insert( self );

    foreach (part inself.sub)

    resultSet.setUnion(part.partList);!!recursive call of partList

    return resultSet;

    end define partList;

  • 该程序是高效的。


  • 5140695

    • 操作is part of:

      • 采用结构I

        define isPartOf(theSuperPart) is

        !!is self a subpart of theSuperPart?

        var part: Product

        Begin

        part := self;

        while ( part != NULL )

        If ( part = theSuperPart )

        return true;

        else

        part := part.super;

        return false;

        end define isPartOf;

    • 高效,只需沿self向上查找到根一条路径


    5140695

    • 采用结构II

      define isPartOf(theSuperPart) is

      var isUsed: bool := false;

      Begin

      foreach ( part in theSuperPart.partList)If ( part = self )

      isUsed := true;

      !!we could already exit the loop here

      return isUsed;

      end define isPartOf;

  • 低效,需到theSuperPart节点的所有组件中寻找self


  • 5140695

    第III种冗余组合模式

    type product is

    body

    […

    super:Product;

    sub:ProductSet;

    … ]

    end type product

    • 该模式的使用中,重要的是维护DB的一致性


    5140695

    designs

    Engineers

    Products

    N:M关系举例

    N

    M

    • 方式一,采用组合的冗余表达方式

      type Engineer istype Product is

      body body

      […… [……

      designs: ProductSet; designedBy: EngineerSet;

      ……] ……]

      end type Engineer ; end type Product;

      type EngineerSet istype ProductSet is

      body {Engineer} body {Product}

      end type EngineerSet; end type ProductSet;


    5140695

    • 方式二,采用单独定义的TR类型表示联系

      type Designs

      with extension is

      body

      [theParticipatingEngineer:Engineer;

      theProduct:Product]

      end type Designs


    5140695

    互逆联系的实现

    • 问题的提出:在用冗余表达对象间的联系时,如何用系统来自动维护修改的一致性?

    • 互逆联系:对称的联系偶对,由inverse显示标识。

    • 系统将按照用户标识指定的互逆联系的修改进行自动的一致性维护。


    5140695

    (一)1:1的单值逆属性

    • 示例:关于婚姻的一致性控制,没有两个类型及其冗余的联系:

      type Man istype Woman is

      body body

      [ [

      … …

      wife:Woman husband:Man

      ...…

      ]; ];

      end type Man; end type Woman


    5140695

    mickeyMouse.wife := miniMouse;

    miniMouse.husbnd:=donaldDuck;

    • 控制婚姻联系的一致性约束条件为:

      w.husband =m; 当且仅当 m.wife = w

    • 如果上面的约束由系统自动维护,则需要用户显示的指明互逆联系


    5140695

    type Man is

    wife : Woman inverse Woman$husband;

    end type Man;

    type Woman is

    husband : Man inverse Man$wife;

    end type Woman;

    mickeyMouse.wife := miniMouse;

    miniMouse.husband:=donaldDuck;


    5140695

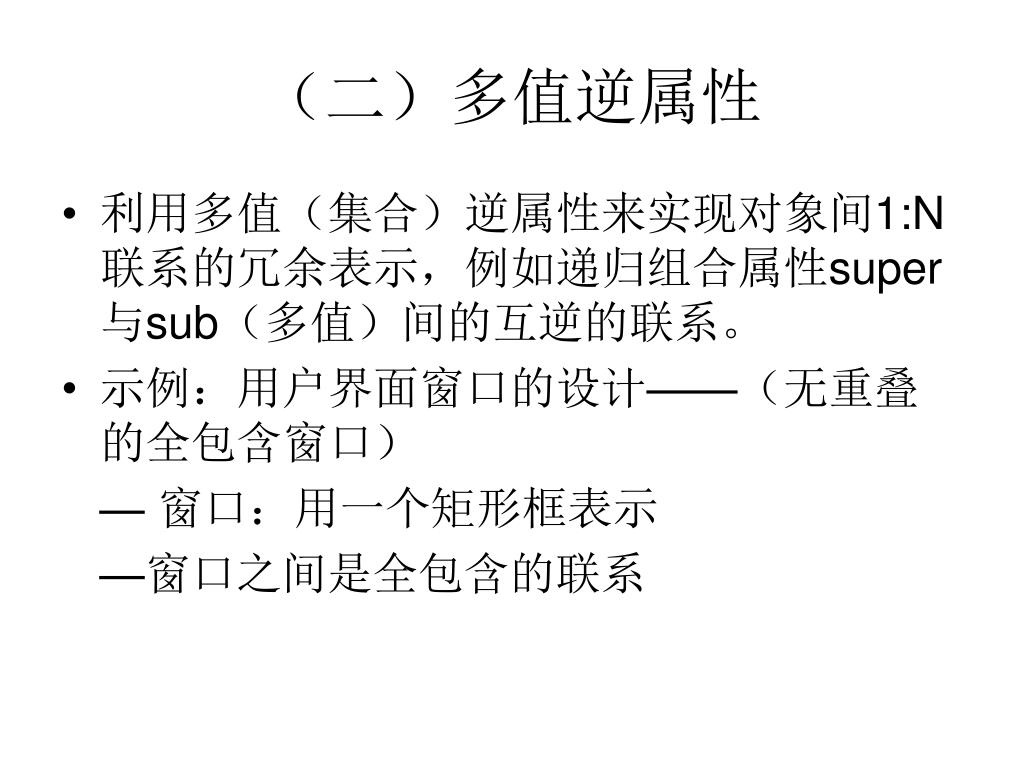

    (二)多值逆属性

    • 利用多值(集合)逆属性来实现对象间1:N联系的冗余表示,例如递归组合属性super与sub(多值)间的互逆的联系。

    • 示例:用户界面窗口的设计——(无重叠的全包含窗口)

      — 窗口:用一个矩形框表示

      —窗口之间是全包含的联系


    5140695

    r1

    r11

    其中:

    • r1包含r11、r12 且r11<r1

    • r1不直接包含 r111, r111被r11直接包含

    r111

    r12

    r112


    5140695

    type Rectangle is

    body

    [

    height,length:float;

    contains:{Rectangle}

    ];

    end type Rectangle;

    其中联系属性contains是一个多值集合属性,其元素为矩形框对象。


    5140695

    • 现定义contains的一个逆关系containsIn,其约束为:

      若两个窗口对象r,r’具有r contains r’,则

      r’ containsIn r,

      即 containsIn(r’)={r| r’∈contains(r)}

      最多仅由一个矩形r直接包含r’。

    r111

    r11

    r112

    r1

    r12


    5140695

    • 包含一对互逆联系属性的窗口类型定义如下:

      type Rectangle is

      body

      [

      height,length:float;

      contains:{Rectangle}

      inverse Rectangle$containedIn;

      containedIn:Rectangle inverse Rectangle$contains;

      ];

      end type Rectangle;


    5140695

    §9.6 复合对象引用的支持

    • GOM支持对象间引用的更复杂的语义描述

    • 引用的分类

      — 弱引用: (weak reference)两个对象o1,o2除了它们之间存在一个引用联系外,没有任何其它的语义约束,即它们在同一个语义层次上是独立的两个实体,则称o1,o2间是一个弱引用

      — 复合对象引用:(composite reference)

      复合对象对部分对象的引用具有复杂的语义约束。


    5140695

    复合对象引用的语义分类

    • 依赖/独立 Dependent/Independent

    • 专有/共享 Exclusive/Shared

    • 它们组合成了四种复合对象的引用语义


    5140695

    依赖—专有复合对象引用(最严格的语义引用)

    • 语义表示:该引用保证部分对象仅仅可能是一个复合对象的成份

    • 一致性约束:部分对象当且仅当它所依赖的一个复合对象存在时才存在,

    • 约束的实现— 复合对象与部分对象的删除要捆绑进行

    • 示例:


    5140695

    1. type computer is

    body

    [

    cpu: dependent exclusive processor;

    ];

    end type computer;

    说明:⑴cpu芯片与某主板共存亡,不被共享

    ⑵不排除处理器主板上还可以有其他器件,如内存片则不是依赖主板的器件

    2. 大楼与大楼内房间的关系


    5140695

    独立— 专有复合对象引用

    • 语义表示:部分对象仅与一个复合对象关联,但它有自己的独立性

    • 一致性约束:部分对象不允许共享;当主对象删除时,部分对象允许在对象库中独立存在

    • 例:


    5140695

    type Automobile is

    body

    [

    engine : independent exclusive Motor ;

    ];

    end type Automobile;

    说明:⑴汽车引擎只为一台汽车所专用

    ⑵引擎可以被复用(由一台汽车转到另一台)


    5140695

    依赖— 共享复合对象的引用

    • 语义表示:部分对象可以共享,但它仍然是依赖于被关联的复合对象的存在而存在

    • 一致性约束:部分对象的删除取决于所有引用它的复合对象的删除

    • 示例:


    5140695

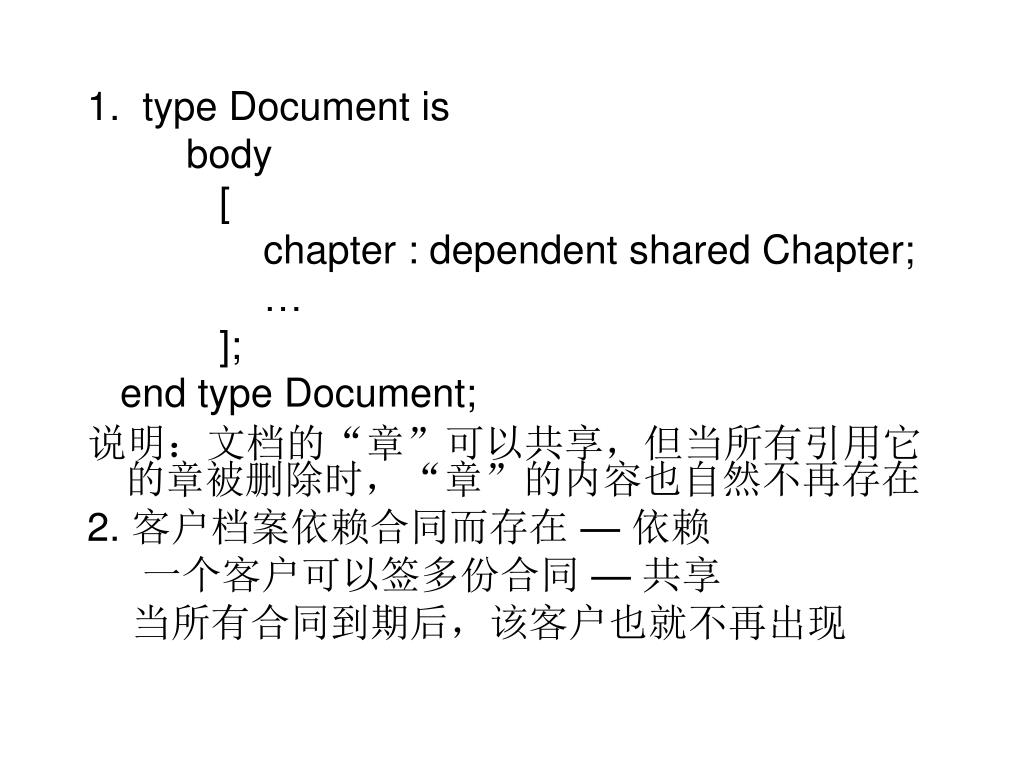

    1. type Document is

    body

    [

    chapter : dependent shared Chapter;

    ];

    end type Document;

    说明:文档的“章”可以共享,但当所有引用它的章被删除时,“章”的内容也自然不再存在

    2. 客户档案依赖合同而存在 — 依赖

    一个客户可以签多份合同 — 共享

    当所有合同到期后,该客户也就不再出现


    5140695

    独立— 共享复合对象的引用

    • 语义表示:部分对象即是共享的也是独立的(约束最弱)

    • 示例:发动机设计图— 共享的部分对象可以用在不同的汽车设计中;当汽车型号更新换代了,发动机设计仍然需要保存

      type CarDesign is

      body

      [ engineDesign : independent shared MotorDesihn;

      ...]

      end type CarDesign;
