Empreendimento

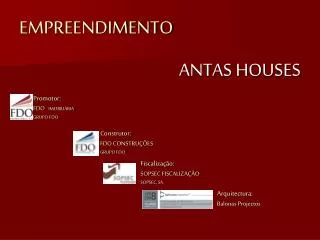

EMPREENDIMENTO

ANTAS HOUSES

Promotor:FDO IMOBILIÁRIA

GRUPO FDO

Construtor:FDO CONSTRUÇÕESGRUPO FDO

Fiscalização:SOPSEC FISCALIZAÇÃOSOPSEC, SA.

Arquitectura:Balonas Projectos.


Dados gerais do empreendimento

DADOS GERAIS DO EMPREENDIMENTO:

  • ÁREA BRUTA CONSTRUÇÃO: 13.270 m2

  • NÚMERO DE APARTAMENTOS: 74

  • NÚMERO DE LOJAS: 6

  • NÚMERO DE APARCAMENTOS: 137

  • INÍCIO CONTRUÇÃO: 15.11.2007

  • FIM PREVISTO CONSTRUÇÃO: 30.11.2009

  • DURAÇÃO PREVISTA: 25 MESES


Empreendimento

PROGRAMA DE TRABALHOS EMPREITADA DE ESTRUTURAS (1ª Fase)


Empreendimento

PROGRAMA DE TRABALHOS EMPREITADA DE ESTRUTURAS (1ª Fase)


Empreendimento

PLANTA DE IMPLANTAÇÃO DA OBRA


Empreendimento

  • Estaleiro


Solu es estruturais

SOLUÇÕES ESTRUTURAIS:

  • Fundações directas (ensoleiramento)

  • Muros suporte em betão armado c/ fundação contínua

  • Muros de suporte tipo Berlim nas zonas confinantes com arruamento (R. de Contumil) e com um edifício vizinho

  • Lajes fungiformes com cofragem perdida (fungibloco)

  • Paredes caixas de escada e elevador em betão armado

  • Escadarias em betão armado


Alvenarias e acabamentos

ALVENARIAS E ACABAMENTOS

  • Paredes exteriores duplas: tijolo vazado de 11 cm + caixa-de-ar de 4 cm + bloco de betão maciço de 15 cm + impermeabilização com argamassa cimentícia de impermeabilização + placas de poliestireno extrudido de 4 cm + cerâmico com fixação metálica oculta

  • Paredes interiores em tijolo e bloco: várias soluções conforme exigências acústicas e térmicas

  • Revestimentos interiores de paredes e tectos em “SERAL” (gesso projectado)

  • Revestimento dos halls de entrada das habitações e dos corredores comuns com painéis de aglomerado de madeira folheado a madeira de Sucupira


Alvenarias e acabamentos1

ALVENARIAS E ACABAMENTOS

  • Tectos falsos “PLADUR” em galerias de distribuição, hall de entrada, cozinhas e WC’s

  • Cozinhas pré-fabricadas com portas e frentes de gavetas em MDF hidrofugado esmaltado

  • Cerâmicos em pavimentos e paredes de WC, e em pavimentos de cozinhas

  • Cerâmico em pavimentos de galerias de distribuição

  • Ardósia em pavimentos e lambrim de halls de entrada dos blocos

  • Carpintarias: aglomerado de madeira folheado a Sucupira nos halls de entrada; MDF hidrofugado para pintar a branco na zona privada; madeira maciça na estrutura das carpintarias (aros de portas)


Alvenarias e acabamentos2

ALVENARIAS E ACABAMENTOS

  • Pinturas: esquema CIN

  • Soalho colado de madeira maciça de Sucupira

  • Caixilharias exteriores em alumínio anodizado c/ vidros duplos

  • Rufos em zinco n.º 14

  • Lajetas pré-fabricas em terraços e cerâmicos em varandas

  • Guardas varanda em alumínio lacado e vidro laminado

  • Coberturas impermeabilizadas c/ telas líquidas protegidas c/ godo lavado


Execu o da estrutura

EXECUÇÃO DA ESTRUTURA


Montagem de laje fungiforme

Montagem de laje fungiforme


Betonagem de laje

Betonagem de laje


Medidas de controlo da qualidade do bet o aplicado em obra

Medidas de controlo da qualidade do betão aplicado em obra


Execu o de micro estacas conten o do muro confinante com um edif cio vizinho

Execução de micro-estacas(contenção do muro confinante com um edifício vizinho)


Execu o de viga de ancoragem

Execução de viga de ancoragem


Execu o de muro de berlim

Execução de muro de Berlim


Aspecto muro de berlim

Aspecto muro de Berlim


Impermeabiliza o muros de suporte

Impermeabilização muros de suporte


Aspecto geral empreendimento

Aspecto geral empreendimento


Alvenarias e acabamentos interiores

ALVENARIAS E ACABAMENTOS INTERIORES


Marca o 1 as fiadas

Marcação 1as fiadas


Execu o das garagens boxes

Execução das garagens (boxes)


Execu o alvenarias fachadas

Execução alvenarias fachadas


Execu o alvenarias interiores

Execução alvenarias interiores


Aplica o do sistema de telas l quidas na cobertura

Aplicação do sistema de telas líquidas na cobertura


Zonas comuns

Zonas Comuns


Andar modelo instala o de tubagens das v rias especialidades

Andar Modelo – Instalação de tubagens das várias especialidades


Andar modelo isolamento ac stico de tubagens e tapamento de ro os

Andar Modelo – Isolamento acústico de tubagens e tapamento de roços


Andar modelo manta resiliente para isolamento ac stico de pavimentos

Andar Modelo – Manta resiliente para isolamento acústico de pavimentos


Andar modelo execu o de lajeta flutuante betonilha armada com fibras de polipropileno

Andar Modelo – Execução de lajeta flutuante (betonilha armada com fibras de polipropileno)


Andar modelo caixas de estore

Andar Modelo – Caixas de estore


Empreendimento

Andar Modelo – Execução do salpico


Empreendimento

Andar Modelo – Aplicação de soalho


Empreendimento

Andar Modelo - Conclusão
