ZigBee技术与应用 王振岭 2012年4月16日
1. ZigBee概述 2. ZigBee技术体系 3. ZigBee应用 4. ZigBee的发展现状以及前景 5. 总结 ZigBee技术与应用

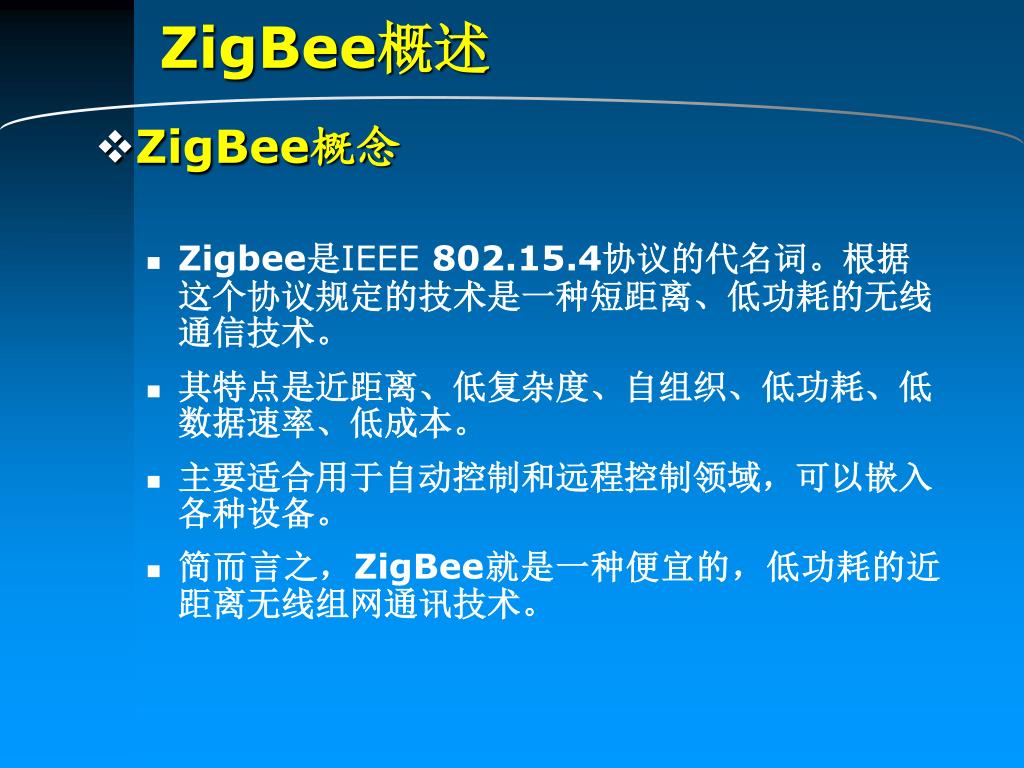

ZigBee概述 • ZigBee概念 • Zigbee是IEEE 802.15.4协议的代名词。根据这个协议规定的技术是一种短距离、低功耗的无线通信技术。 • 其特点是近距离、低复杂度、自组织、低功耗、低数据速率、低成本。 • 主要适合用于自动控制和远程控制领域,可以嵌入各种设备。 • 简而言之,ZigBee就是一种便宜的,低功耗的近距离无线组网通讯技术。
ZigBee概述 • ZigBee的起源 • 工业自动化和家庭智能化对无线数据通信的需求越来越强烈,而蓝牙技术对于这一领域显然有一定的局限。 • 2002年,zigbee Alliance成立。 • Zigbee协议在2003年正式问世。 • 2004年,zigbee V1.0诞生。 • 2006年,推出zigbee 2006,比较完善。 • 2007年底,zigbee PRO推出。
1. ZigBee概述 2. ZigBee技术体系 3. ZigBee应用 4. ZigBee的发展现状以及前景 5. 总结 ZigBee技术与应用

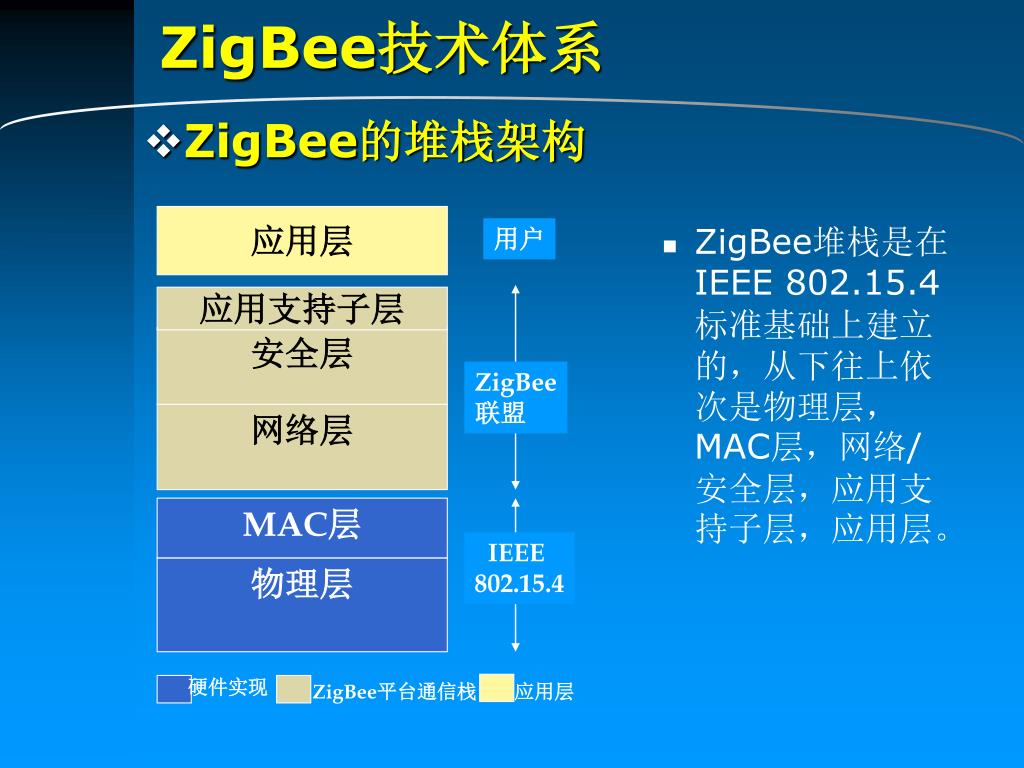

ZigBee技术体系 • ZigBee的堆栈架构 • ZigBee堆栈是在IEEE 802.15.4标准基础上建立的,从下往上依次是物理层,MAC层,网络/安全层,应用支持子层,应用层。 应用层 用户 应用支持子层 安全层 ZigBee 联盟 网络层 MAC层 IEEE 802.15.4 物理层 硬件实现 ZigBee平台通信栈 应用层

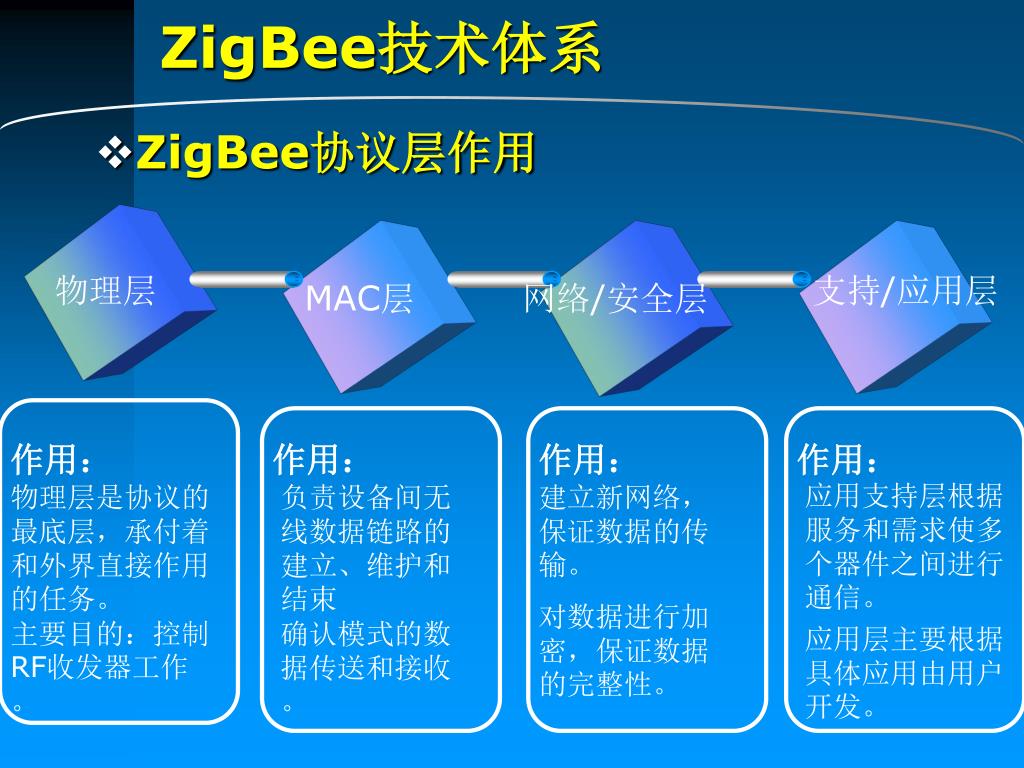

ZigBee技术体系 • ZigBee协议层作用 物理层 支持/应用层 MAC层 网络/安全层 作用: 作用: 作用: 作用: 应用支持层根据服务和需求使多个器件之间进行通信。 应用层主要根据具体应用由用户开发。 物理层是协议的最底层,承付着和外界直接作用的任务。 主要目的:控制RF收发器工作。 负责设备间无线数据链路的建立、维护和结束 确认模式的数据传送和接收。 建立新网络,保证数据的传输。 对数据进行加密,保证数据的完整性。

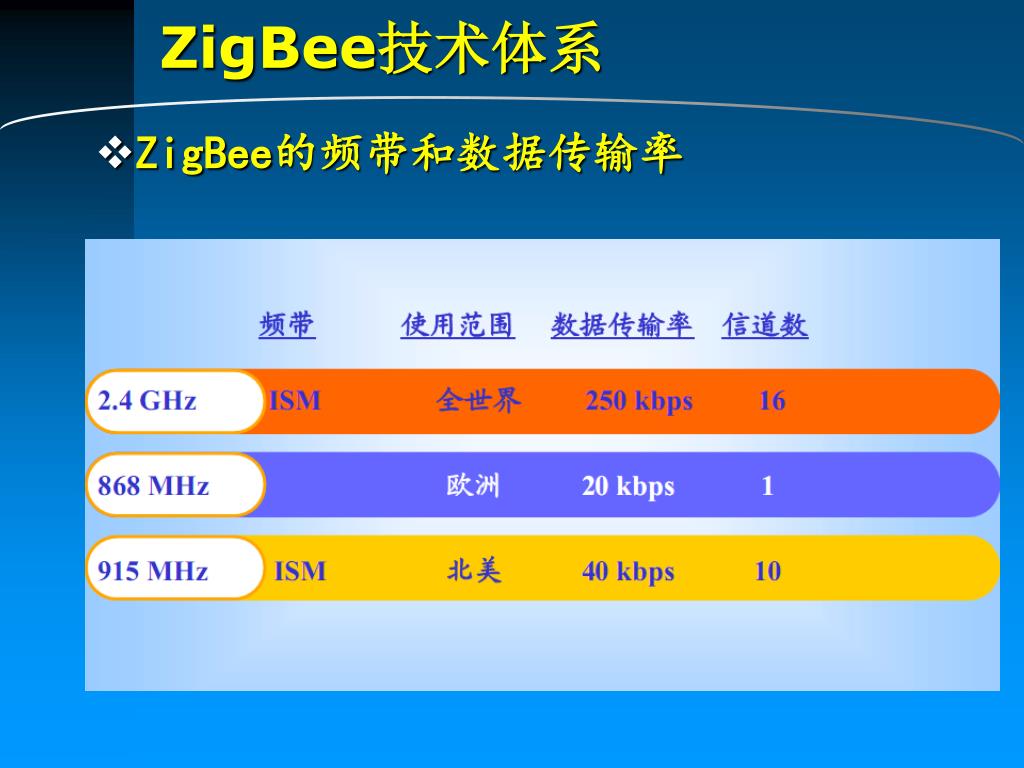

ZigBee技术体系 • ZigBee的频带和数据传输率

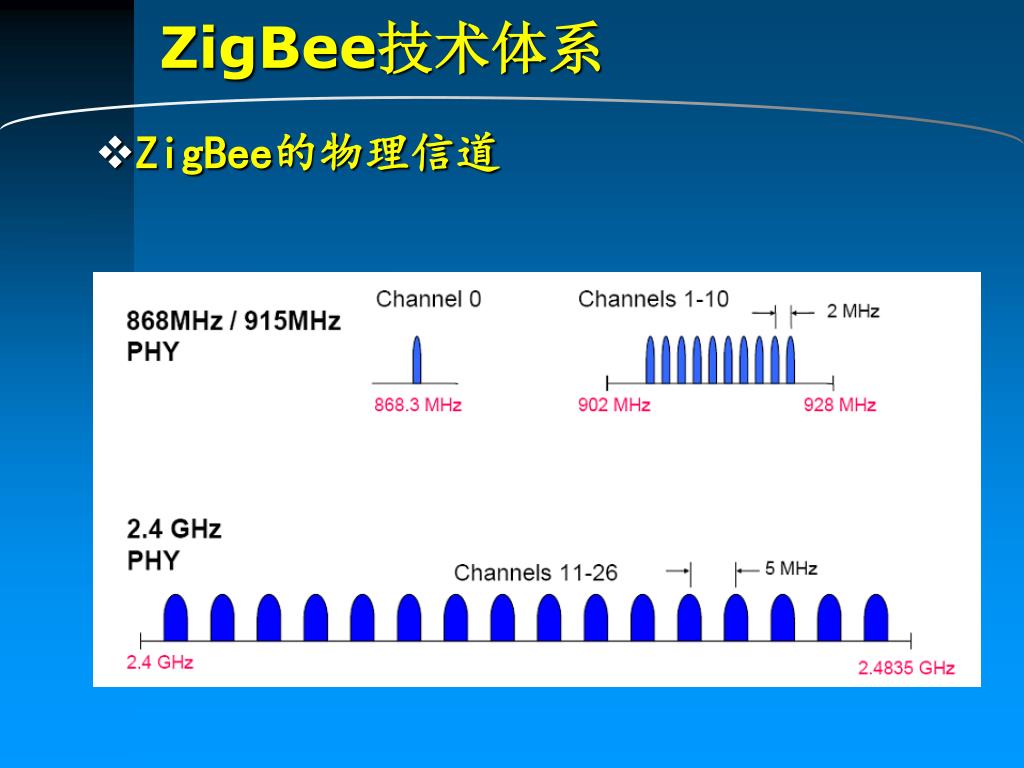

ZigBee技术体系 • ZigBee的物理信道

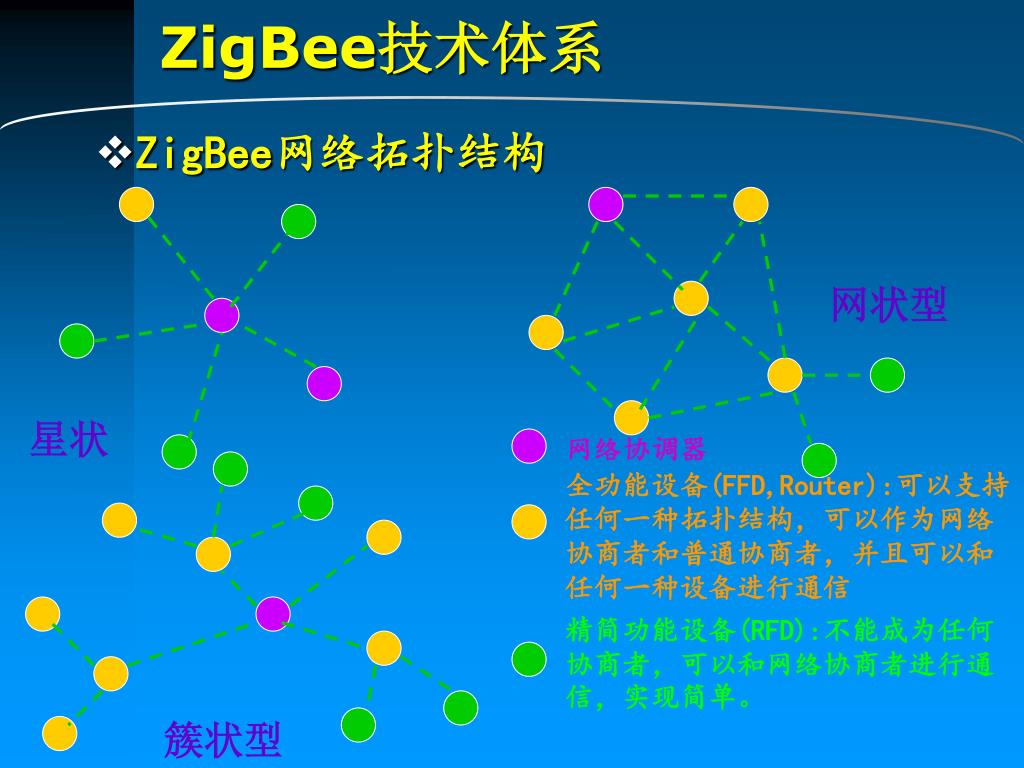

ZigBee技术体系 • ZigBee网络拓扑结构 网状型 星状 网络协调器 全功能设备(FFD,Router):可以支持任何一种拓扑结构,可以作为网络协商者和普通协商者,并且可以和任何一种设备进行通信 精简功能设备(RFD):不能成为任何协商者,可以和网络协商者进行通信,实现简单。 簇状型

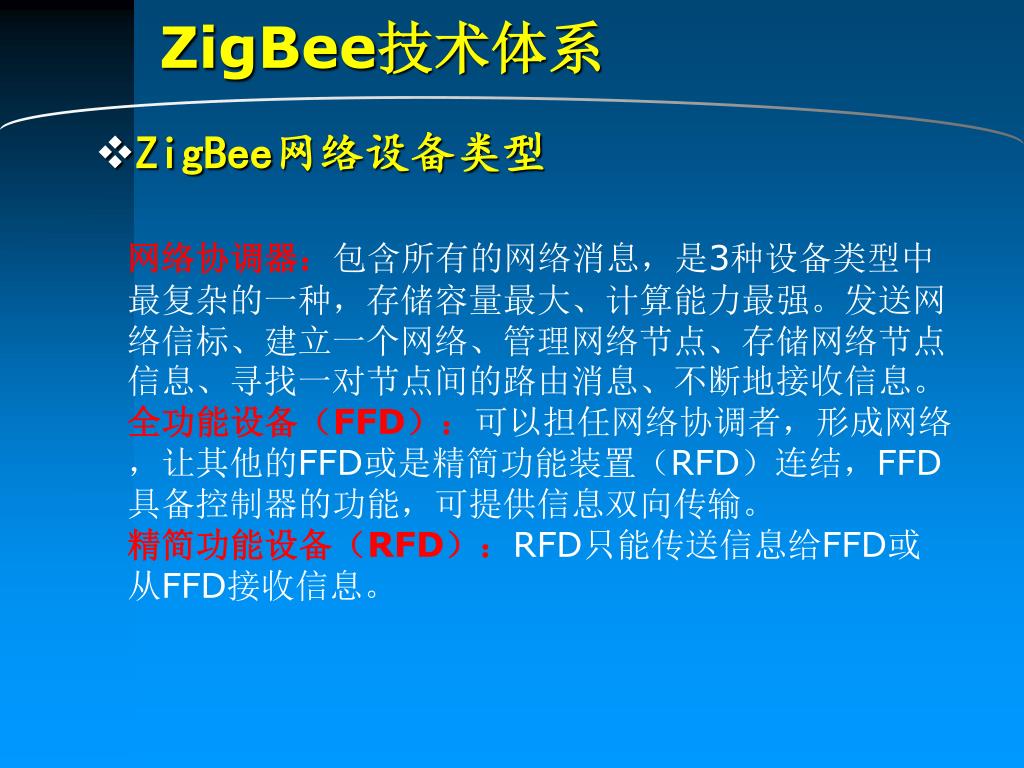

ZigBee技术体系 • ZigBee网络设备类型 网络协调器:包含所有的网络消息,是3种设备类型中最复杂的一种,存储容量最大、计算能力最强。发送网络信标、建立一个网络、管理网络节点、存储网络节点信息、寻找一对节点间的路由消息、不断地接收信息。 全功能设备(FFD):可以担任网络协调者,形成网络,让其他的FFD或是精简功能装置(RFD)连结,FFD具备控制器的功能,可提供信息双向传输。 精简功能设备(RFD):RFD只能传送信息给FFD或从FFD接收信息。
ZigBee技术体系 • ZigBee网络设备类型

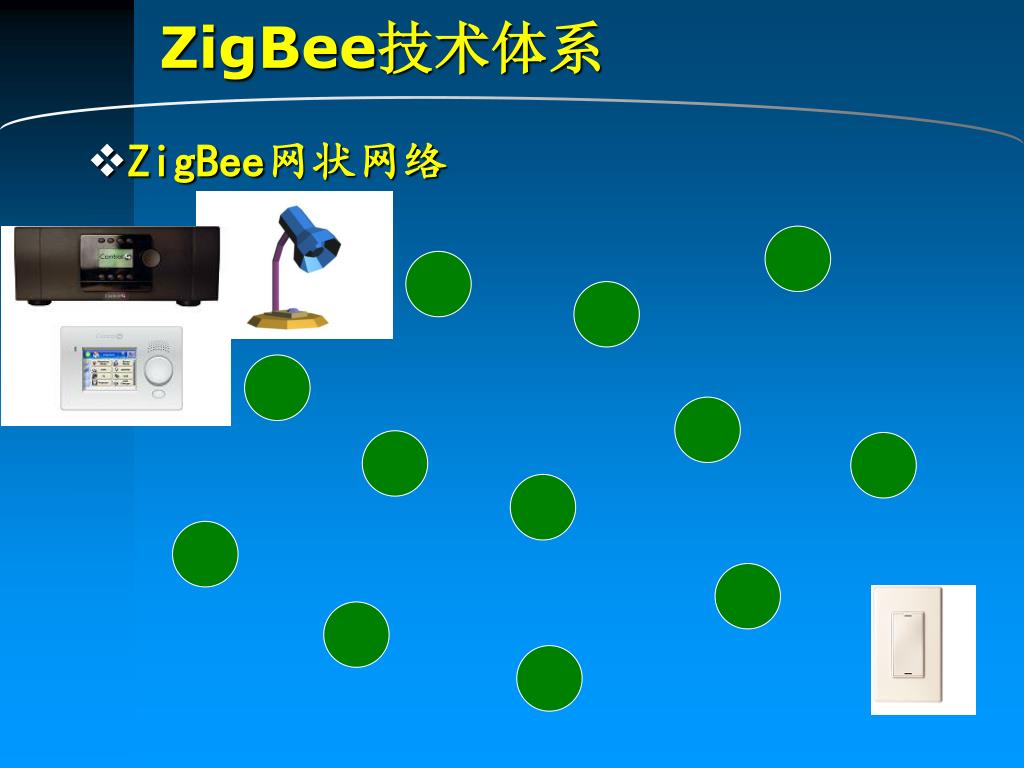

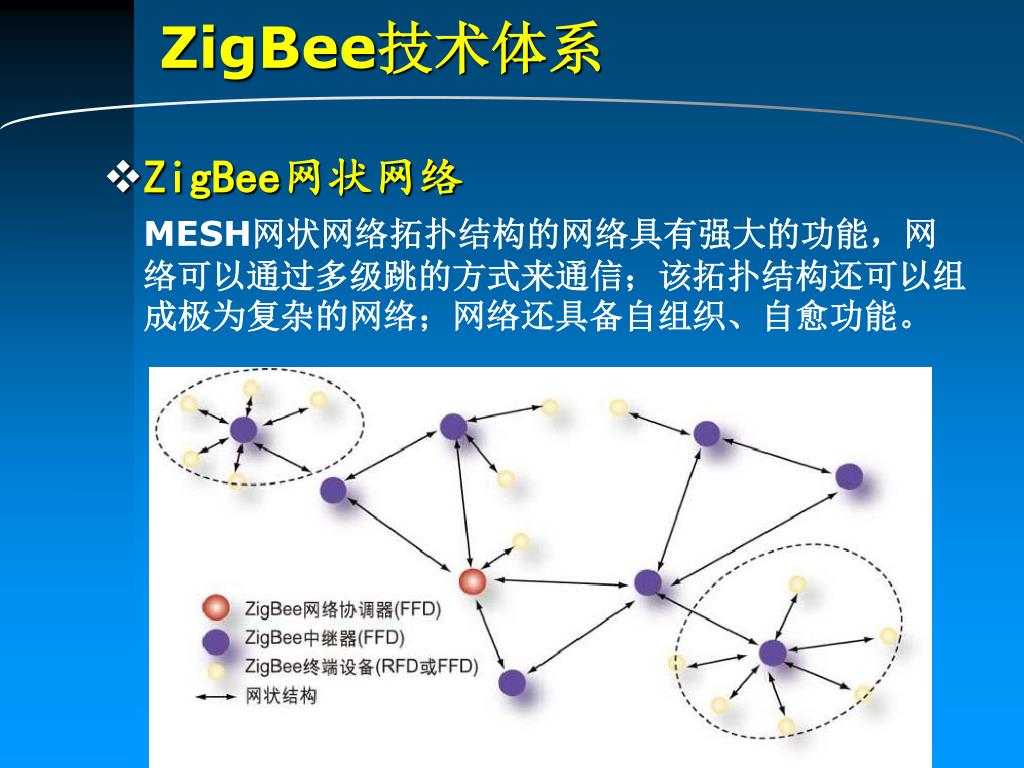

ZigBee技术体系 • ZigBee网状网络 MESH网状网络拓扑结构的网络具有强大的功能,网络可以通过多级跳的方式来通信;该拓扑结构还可以组成极为复杂的网络;网络还具备自组织、自愈功能。
ZigBee技术体系 • ZigBee网状网络
ZigBee技术体系 • ZigBee网状网络
ZigBee技术体系 • ZigBee网状网络
ZigBee技术体系 • ZigBee网状网络
ZigBee技术体系 • ZigBee网状网络

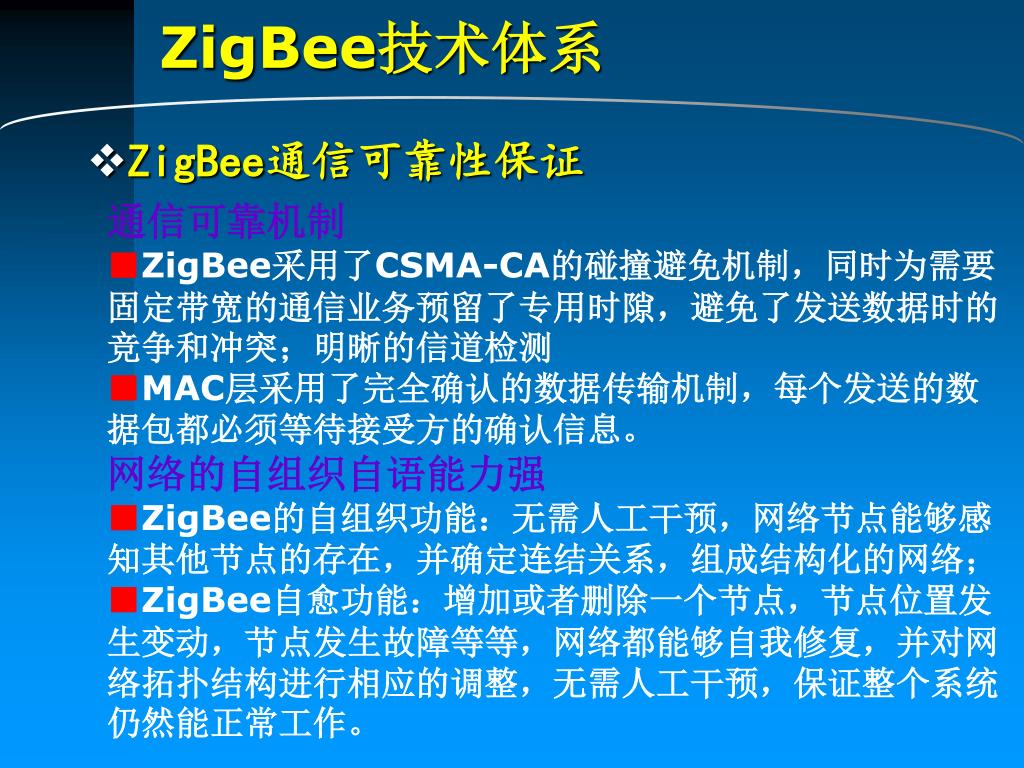

ZigBee技术体系 • ZigBee通信可靠性保证 通信可靠机制 ■ZigBee采用了CSMA-CA的碰撞避免机制,同时为需要固定带宽的通信业务预留了专用时隙,避免了发送数据时的竞争和冲突;明晰的信道检测 ■MAC层采用了完全确认的数据传输机制,每个发送的数据包都必须等待接受方的确认信息。 网络的自组织自语能力强 ■ZigBee的自组织功能:无需人工干预,网络节点能够感知其他节点的存在,并确定连结关系,组成结构化的网络; ■ZigBee自愈功能:增加或者删除一个节点,节点位置发生变动,节点发生故障等等,网络都能够自我修复,并对网络拓扑结构进行相应的调整,无需人工干预,保证整个系统仍然能正常工作。
