Cabling and configuration

Cabling and Configuration

[email protected]


Transmission media

Transmission Media

  • នៅក្នុងការបញ្ជូនdata នៅក្នុងប្រព័ន្ធNetwork មានខ្សែពីរប្រភេទគឺ

  • Guided Media

  • Unguided Media


Cabling and configuration

ប្រភេទខ្សែប្រើក្នុង LAN

  • ខ្សែចំលងគឺមានសារះសំខាន់សំរាប់ការតភ្ចាប់ពី Computer ទៅកាន់Computer ផ្សេងទៀត។

  • ខាងក្រោមនេះគឺជាប្រភេទខែ្សសំរាប់ប្រើប្រាស់ជា Lanមានដូចជា:

    • Unshielded Twisted Pair (UTP) Cable

    • Shielded Twisted Pair (STP) Cable

    • Coaxial Cable

    • Fiber Optic Cable

    • Wireless LANs


Categories of transmission media

Categories of transmission media


Twist pair

Twist Pair

  • Twist Pair Cabling ត្រូវបាន គេបែងចែកជាពីរ ប្រភេទគឺប្រភេទ ខ្សែ Shield និង Unshielded Twist Pair( UTP and STP).

  • Unshielded Twist Pair(UTP) ត្រូវបានគេប្រើយ៉ាងពេញនិយម ហើយវាជាប្រភេទខ្សែជាជំរើសក្នុងការ ជ្រើសរើសក្នុងការសិក្សាប្រពន្ធ Network៕

The EIA/TIA (Electronic Industry Association/Telecommunication Industry Association)


Category of utp

Category of UTP


Unshielded twisted pair connector

Unshielded Twisted Pair Connector

  • Standard Connector សំរាប់ Unshielded Twist Pair(UTP) គឺជាប្រភេទ RJ45 Connector។​ប្រភេទ Connector ប្រភេទ នេះត្រូវបានមានស្រទាប់កាពារយ៉ាងល្ បំផុត គឺជាស្រទាប់ Plastic។​

The most common UTP connector is RJ45 (RJ stands for Registered Jack).


Shielded twisted pair stp cable

Shielded Twisted Pair (STP) Cable

  • ចំពោះប្រភេទខ្សែ Shield Twist pair វាក៏ជាប្រភេទខែ្សចំលងមួយប្រភេទ ដែលមានលក្ខណះល្អ​ប្រសើរ​សំរាប់ ការ តភ្ជាប់ ដោយសារប្រភេទ ខ្សែនេះមាន Shield រុំពន្ធ័ជុំវិញផ្នែកខាងក្រៅ។

  • Shield គឺជាប្រភេទ ស្រទាប់ អ៊ីសូឡង ពន្ធ័ជំវិញយ៉ាងមាំបំផុតសំរាប់ការជ្រៀតចូលដែនម៉ាញេទិច៕


Coaxial cable

Coaxial Cable

  • Coaxial Cable គឺជាប្រភេទខ្សែដែលគេប្រើប្រាស់យ៉ាងពេញនិយមសំរាប់បណ្តាញទំនាក់ទំនង​ (Data Communication ) និង​ខ្សែទូរទូស្សន៏ខែ្សកាបជាដើម ។


Fiber optic cable

Fiber Optic Cable

  • Fiber Optic Cable គឺជាមធ្យោបាយបញ្ជូនData ដែលមានលក្ខណះល្បឿនលឿនបំផុតដោយសារ ការបញ្ជូន គឺប្រើពន្លឺអេឡិតត្រូនិច ដូចជា EMI, Crosstalk, និង តាមអង់តែន។

  • ចំពោះការបញ្ចូនData ដូចជា Video និង សំលេង Voice Transmissions លឺច្បាស់ល្អ៕

  • ចំពោះការបញ្ចូនតាមរយះ Fiber optic អ្នកអាច បញ្ចូន បានពីរ ផ្លូវ គឺ តាមរយះ Single Mode និងMultiple Mode ។


Unguided media

Unguided Media

  • Unguided Media គឺជាការបញ្ជូនពត៌មានដោយអត់ប្រើខ្សែ និង connector រវៀងឧបករណ៍ទំនាក់ទំនងគ្នា។ ហើយជាទូទៅការបញ្ជូនពត៌មានគឺតាមរយៈបរិយាកាស។

  • មាន ៣​ ប្រភេទនៃ Unguided Media

    • RADIO WAVES

    • MICRO WAVES

    • INFRARED WAVES


Radio waves

RADIO WAVES

  • It has frequency between 10 K Hz to 1 G Hz. Radio waves has the following types.

    • Short waves

    • VHF (Very High Frequency)

    • UHF (Ultra High Frequency)


Micro waves

MICRO WAVES

  • Micro waves travels at high frequency than radio waves and provide through put as a wireless network media. Micro wave transmission requires the sender to be inside of the receiver.

    • Terrestrial Micro waves

    • Satellite Micro waves


Satellite communication

Satellite communication


Infrared

Infrared

  • Infrared frequencies are just below visible light. These high frequencies allow high sped data transmission. This technology is similar to the use of a remote control for a TV. Infrared transmission can be affected by objects obstructing sender or receiver. These transmissions fall into two categories.

    • Point to point

    • Broadcas


Cabling and configuration

របៀបកឹបខ្សែ

  • កឹបខ្សែ Straight Through Cable

    • ចំពោះការកឹបខ្សែប្រភេទ នេះ គឺគេប្រើសំរាប់ភ្ជាប់ ពី​កុំព្យូទ័រ ទៅ HUB ឬ Switch និង ពី Hub ទៅ Switch ឬ ពី Switch ទៅ Switch ជាមួយគ្នាបែប Cascade ដោយប្រើជាមួយ Por UP Link៕​

  • ចំណាំ:

    ចំពោះការកឹបប្រភេទ Twist Pair រវាងចុងសងខាងគឺប្រើប្រាស់នូវ Standart(A or B) ដូចគ្នាបេះបិទ។


Step 1 strip cable end

Step 1 – Strip cable end

  • Strip 1 – 1½” of insulating sheath

  • Avoid cutting into conductor insulation


Step 2 untwist wire ends

Step 2 – Untwist wire ends

  • Sort wires by insulation colors


Step 3 arrange wires cont

Step 3 – Arrange wires (cont.)

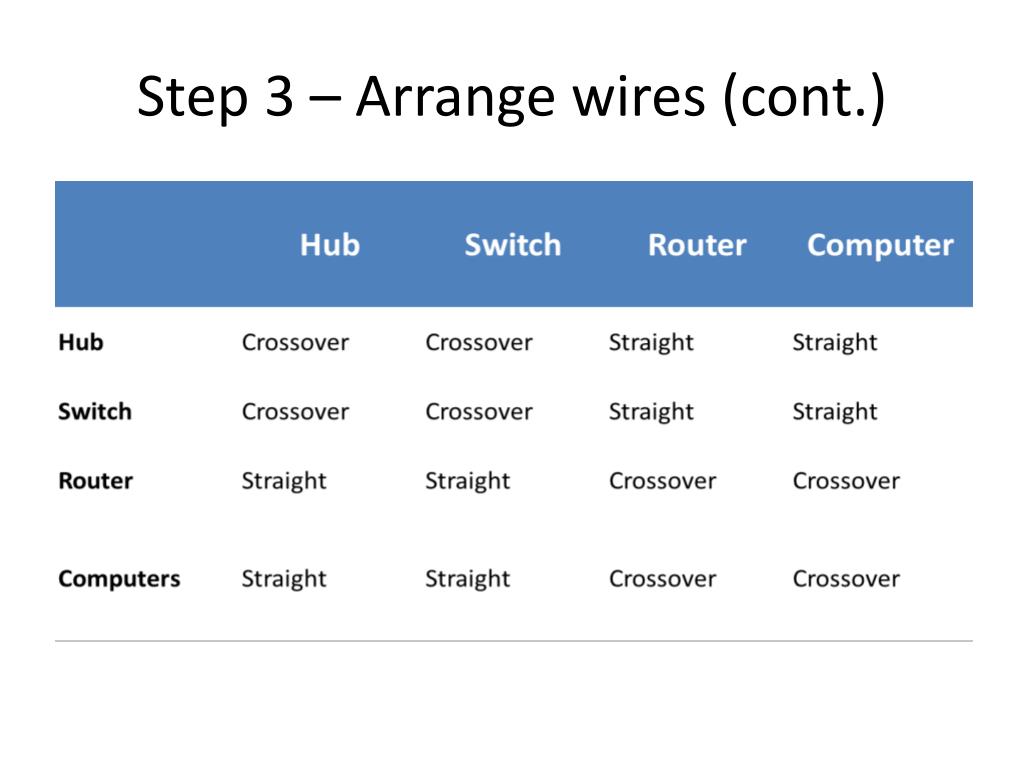

Step 3 arrange wires cont1

Step 3 – Arrange wires (cont.)


Step 3 arrange wires

Step 3 – Arrange wires

TIA/EIA-568 is a set of three telecommunications standards from the Telecommunications Industry Association.

  • TIA/EIA 568A: GW-G OW-BlBlW-O BrW-Br

  • TIA/EIA 568B: OW-O GW-BlBlW-G BrW-Br


Through a

Through A


Through b

Through B


Cabling and configuration

របៀបកឹបខ្សែ

  • កឹបខ្សែcross

    ការកឹបប្រភេទ ខ្សែ UTP/STP ប្រភេទនេះ គឺសំរាប់ភ្ជាប់ពី Computer ទៅកាន់ Computer និង ពី HUB ទៅ HUB ឬ​ពី Switch ទៅ​Switch។​ចំពោះការកឹបគឺជាប្រភេទ ខ្សែខ្វែង គឺចុង ម្ខាងជា Standard A និង ចុង ម្ខាងទៀតជា Standard B។​


Example of cross

Example of Cross.


Os operating system

OS(Operating System)

  • OS គឺជាប្រភេទ Software ដែលអាច Runs នៅលើកំព្យូទ័រ។ ដូច្នោះ OS វាអាចគ្រប់គ្រង​ទៅលើ Memory, Processor ហើយនិង រាល់ Software ទាំងអស់ដែលមាននៅលើប្រពន្ធ័ Hardware។ ​ដូច្នេះនៅក្នុង បណ្តាញ Network វាក៏តំរូវអោយមាននូវ OS សំរាប់គ្រប់គ្រង់លើវាដែរ៕​OS ដែលគេប្រើប្រាស់សំរាប់ បណ្តាញ Network ដូចជា: Novell Netware, Windows Server 2003, 2005, 2008, Linux,Fedora, RedHat, ……។​


Install network card install driver

Install Network Card(Install Driver)

  • ចំពោះការ Install Network Card អ្នកអាចធ្វើការ Install បានច្រើនវិធិសាស្រ្ត។ ដូច្នេះយើង សូម លើយក វិធិសាស្រ្តមួយមកនិយាយនោះគឺ:

  • When prompted for drivers, click the cancel button.

  • Insert the CD

  • Double Click on My Computer

  • Right Click on your CD Drive and select Open

  • Double Click on the “drivers” folder

  • Double Click on the “RTLSETUP” folder

  • Double Click on Setup.exe

  • នៅពេលបញ្ចប់ការ Install វានិងសួរអោយ Restart Computer

  • Restart Computer ហើយ Network card និង Recognised


Computer workgroup

របៀបដាក់ឈ្មោះអោយ Computer និង​ Workgroup

  • Note:អ្នកត្រូវចំណាំថាការដាក់ឈ្មោះរបស់ Computer ឬ Workgroup អ្នកគម្បីតែដាក់ ឈ្មោះ មិន អោយច្រើនជាង ១៥ តួរអក្សរ ហើយអ្នកគម្បីមិនត្រូវប្រើប្រាស់នូវ សញ្ញាណពិសេសមួយចំនួនដូខជា( * “ . , @ , / ).

  • workgroup គឺជាការប្រមូលផ្តុំComputer​នៅក្នុង LAN ដែលប្រើសំរាប់ Share Resource ដូចជា​ Files , Printers, និង network Resource​ ផ្សេងៗទៀត។ហើយជាទូទៅគេនិយមប្រើជាមួយនិង Peer-to-Peer Network Design ,

  • Domain គឺជា server ដែលអាចresponds to security authentication requests (logging in, checking permissions, etc.)


Ip address

របៀបកំណត់ IP Address អោយកុំព្យទ័រ

  • IP address គឺជា ប្រភេទ Number ដែលមិនស្ចួន ដែលរាល់ Computer និមួយៗ ត្រូវតែមានសំរាប់ការ ភ្ជាប់ បណ្តាញ​។

  • Static​ IP Address

  • Obtain or DHCP IP Address

  • DHCP វាអនុញ្ញាតិអោយយើងអាចធ្វើការចែកចាយនូវ IP Address ជាលក្ខណះ automatic ហើយ អ្នកអាចធ្វើការ Configuration ពឥមាននៅលើ បណ្តាញ Network។

  • You can verify your settings by running ipconfig /all at a Command Prompt:


How to testing connection

How to Testing Connection

  • ចំពោះការ Testing នូវ Connection របស់លោកអ្នកមានវិធីសាស្រ្តជាច្រើនដែលយើងអាច ប្រើប្រាស់តែក្នុងពេលនេះយើងសូមលើយក នូវការ​Testing តាមរបៀប Interface ដោយអាច ដឹង ពីដំណើរ ថា តើ Internet ដំណើរ ការរឺនៅ​៕


Check firewall

Check Firewall

  • Firewall​សំដៅទៅលើ ប្រពន្ធ័កាពាររបស់ Computer ដែលវាអាច Protect រាល់ សំនុំការងាrដែល​ចូល​មកខុស ប្រក្រតី ។​Firewall វាគឺជា Setting មួយប្រភេទដែលអាច Block រឺក៏ Allow អោយ Information អាច Pass ចូលក្នុង Computer បាន៕​


Share folder share drive hdd cd rom flash

Share Folder &Share Drive(HDD, CD-Rom, Flash)

  • ចំពោះការ Share Folder នៅក្នុង MS window មុនដំបូងតំរូវអោយអ្នកធ្វើការសំរេចចិត្តក្នុង​ការជ្រើស​រើស នូវ Folder ណាមួយដែលអ្នកមានបំណង់ ចង់ Sharingនោះ៕


Share printer

Share Printer

  • ចំពោះការ Sharing នូវ Printer នៅក្នុង បណ្តាញ​Network គឺវាមានសារះសំខាន់បំផុតនៅ​ក្នុងវិស័យ Business ដោយវាអនុញ្ញាតិអោយអ្នកអាចប្រើប្រាស់នូវ Printer ជាលក្ខណះរួមគ្នានៅក្នុង បណ្តាញជា មួយគ្នា។


System policies

System Policies

  • សំដៅលើសំនុំនៃច្បាប់ដែលកំនត់ទៅអោយComputer ឬសំដៅលើសំនុំច្បាប់ដែលកំនត User ឬ ក្រុម នៃ User អាច See ហើយអាច ធ្វើអ្វីមួយនៅក្នុង Workstation របស់ ពួកគេ។​

  • Computer ConfigurationAdministrators​ អាចប្រើការដាក់Policies នេះនៅលើ Computer ដោយមិនខ្វល់ខ្វាយទៅលើ User​ណា Log On ទៅកាន់Computer នោះទេ។

  • Computer Configuration typically contains sub-items for software settings, Windows settings, and administrative templates.


System policy con

System Policy (Con)

  • User ConfigurationAdministrators can use User Configuration to set policies that apply to users, regardless of which computer they log on to.

  • Administrators​ អាចប្រើការដាក់Policies នេះនៅលើUser ដោយមិនខ្វល់ខ្វាយទៅលើComputerណាពួកគេLog On នោះទេ។

  • User Configuration typically contains sub-items for software settings, Windows settings, and administrative templates.


How to open system policy

How to open System policy

  • Open the Start menu,

    and type gpedit.msc in

    the search line and

    press Enter.

    NOTE:

    This file is located at

    C:\Windows

    \System32\gpedit.msc.


How to open system policy con

How to open System policy (con)

  • You can now set and manage the Local Group Policies on your computer to how you want them.


What is permission

What is Permission

  • ​សំដៅលើការកំណត់នូវសិទ្ធក្នុងការប្រើប្រាសនូវអ្វីមួយ ហើយដែលកំនត់នោះត្រូវបានកំនត់​ដោយ ម្ចាស់កម្មសិទ្ធ ឬ អ្នកមានសិទ្ធិពាក់ពន្ធ័និង កាងារតែម្តង៕


Http www addictivetips com windows tips windows 7 access denied permission ownership

http://www.addictivetips.com/windows-tips/windows-7-access-denied-permission-ownership/


Delegate control

Delegate Control

  • Delegate សំដៅទៅលើសមត្ថភាពនៃ Control ដែលអាចធ្វើការបំលែង ពី កាងារមួយទៅកាងារមួយ ទៀតបាន៕​


Sharing the internet

Sharing the Internet

  • ចំពោះ​basic សំរាប់ការតភ្ជាប់កំព្យូទ័រ ទៅកាន់ Internet តំរូវអោយអ្នកមាននូវ Computer, modem, phone Line និង ISP(Internet Service Provider)

    • Computer:សំដៅលើឧបករណ៏​ដែលអាចភ្ជាប់ទំនាក់ទំនងកើត ជាធម្មតាចំពោះការប្រើប្រាស់ លើ Computer តំរូវអោយអ្នកមាននូវ Hardware និង Software គ្រប់គ្រាន់៕​

    • Modem: សំដៅលើឧបករណ៏ដែលអាចបំលែង Signal ជា Analog ទៅ Digital និង បំលែង Analog Signal ទៅកាន់ Digital signal ទើបអាចឆ្លងកាត ប្រពន្ធ័ Telephone Line បាន៕

    • ISP(Internet Service Provier): សំដៅទៅលើក្រុមហុនទំនាក់ទំនងដែលមានតួនាទីក្នុង​ចែកចាយសេវាកម្ម​Internet.

  • ឧទាហរណ៏:

  • ក្រុមហុន City Link, Online, Ezecome, ……


Proxy server

Proxy Server

  • Many Internet users are familiar with proxies already, because their ISP runs one and either requests, or demands, that all customers use it. A proxy server sits between your client applications, like for example your Web browser, and the servers on the Internet from which you're requesting information. Your requests go to the proxy, and it passes them on only if it has to; if it's already got the data you want in its local cache, it can deliver it more quickly. ISPs want you to use their proxies because any data you get from the proxy doesn't have to be collected over the ISP's own paid-for Internet connection.
