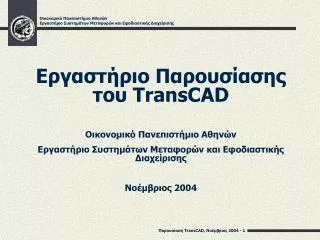

1. Εργαστήριο Παρουσίασης του TransCAD • Οικονομικό Πανεπιστήμιο Αθηνών • Εργαστήριο Συστημάτων Μεταφορών και Εφοδιαστικής Διαχείρισης • Νοέμβριος 2004

2. Σκοπός του Εργαστηρίου • Παρουσίαση του TransCAD • Γεωγραφικό σύστημα πληροφόρησης που υποστηρίζει την ανάλυση προβλημάτων μεταφορών και εφοδιαστικής διαχείρισης • Ασκήσεις • Πρόβλημα δρομολόγησης οχημάτων • Πρόβλημα χωροθέτησης • Βαθμολόγηση • 5 ερωτήσεις • Ημερομηνία παράδοσης των απαντήσεων: 10/01/05

3. Εισαγωγή • Για τη λύση προβλημάτων δρομολόγησης με το TransCAD απαιτείται • Ένας ψηφιακός χάρτης που να περιλαμβάνει το οδικό δίκτυο και τα σημεία που ενδιαφέρουν • Η δημιουργία του δικτύου που αντιστοιχεί στο χάρτη του οδικού δικτύου • Η ενημέρωση δεδομένων που αφορούν το σημείο έναρξης και λήξης των δρομολογίων • Η ενημέρωση δεδομένων που αφορούν τα σημεία παράδοσης • Η ενημέρωση δεδομένων που αφορούν τα οχήματα • Ο υπολογισμός των αποστάσεων ανάμεσα σε κάθε ζεύγος σημείων

4. Προετοιμασία του Χάρτη (1) • Δημιουργία Χάρτη • File -> Open… (είδος αρχείου: Geographic File) • Ταυτόχρονη επιλογή prefecture.dbd, locations.dbd, roads.dbd (Νομαρχία Αθηνών, κέντρα δήμων, κύρια τμήματα οδικού δικτύου)

5. Προετοιμασία του Χάρτη (2) • Διαμόρφωση Παρουσίασης • Edit -> Preferences… -> System -> Map Units (kilometres) • Map -> Scale… -> Show an Entire Layer -> All Layers • Map -> Layers… -> διπλό κλικ σε κάθε γραμμή (επιλογή χρώματοςκτλ.) • Map -> Layers… -> locations -> Labels… -> (επιλογή πεδίου NAME, και γραμματοσειράς που να υποστηρίζει Ελληνικά) • Εμφάνιση υπομνήματος χάρτη

6. Προετοιμασία του Χάρτη (3)

7. Προετοιμασία Δικτύου (1) • Σύνδεση Σημείων • Ενεργοποίηση του θέματος locations (από τον επιλογέα πάνω αριστερά) • Tools -> Map Editing -> Connect…

8. Προετοιμασία Δικτύου (2) • Επικαιροποίηση Οδικού Δικτύου • Ενεργοποίηση του θέματος roads • Εμφάνιση του πίνακα του θέματος (από το κουμπί New Dataview) • Επιλογή και ενημέρωση στήλης MINUTES

9. Προετοιμασία Δικτύου (3) • Δημιουργία Δικτύου • Ενεργοποίηση του θέματος roads • Δημιουργία και αποθήκευση δικτύου (Network/Paths -> Create…, αν η επιλογή δεν είναι ορατή, Procedures -> Show All)

10. Προετοιμασία Δικτύου (4) • Επικαιροποίηση Σημείων • Ενεργοποίηση του θέματος locations • Εμφάνιση του πίνακα του θέματος. Επιλογή και ενημέρωση στήλης Node ID

11. Προετοιμασία Δεδομένων (1) • Έναρξη και Κατάληξη Δρομολογίων • Ενεργοποίηση του θέματος locations.Επιλογή του σημείου που αντιπροσωπεύει τη Μεταμόρφωση (με το εργαλείο Select by Pointing) • Δημιουργία επιλογής depot (Selection -> Combine Selection…) • Ενημέρωση του πίνακα του θέματος με τις ακόλουθες τιμές (για το δεδομένο σημείο)

12. Προετοιμασία Δεδομένων (2) • Σημεία Παράδοσης • Ενεργοποίηση του θέματος locations καιεπιλογή των κόμβων που ακολουθούν (δεξί κλικ πάνω στη στήλη [Delivery Demand] -> Sort Decreasing -> κλικ στην αριστερή στήλη) • Δημιουργία επιλογής stops

13. Προετοιμασία Δεδομένων (3) • Διαμόρφωση Παρουσίασης • Selection -> Settings… -> διπλό κλικ στις γραμμές depot και stops (επιλογή σχήματος, χρώματοςκτλ.)

14. Προετοιμασία Δεδομένων (4) • Παράμετροι και Σημεία Παράδοσης • Routing/Logistics -> Vehicle Routing… -> (Mode, Depot, Stop)

15. Προετοιμασία Δεδομένων (5) • Οχήματα • Routing/Logistics -> Vehicle Routing… -> Vehicle -> Create Vehicle Table • Ενημέρωση του πίνακα οχημάτωνμε τις τιμές που παρουσιάζονται

16. Προετοιμασία Δεδομένων (6) • Υπολογισμός Αποστάσεων • Routing/Logistics -> Vehicle Routing… -> Matrix -> Create Routing Matrix

17. Λύση του Προβλήματος (1) • Λύση και Παρουσίαση Αποτελεσμάτων • Routing/Logistics -> Vehicle Routing… -> Routing Vehicles -> Go • Routing/Logistics -> Vehicle Routing… -> Displaying Routes -> Go

18. Λύση του Προβλήματος (2)

19. Ερωτήματα

20. Δομή Δεδομένων (1) • Χαρακτηριστικά του Οδικού Δικτύου

21. Δομή Δεδομένων (2) • Χαρακτηριστικά του Μαθηματικού Δικτύου

22. Δομή Δεδομένων (3) • Επιχειρησιακά Δεδομένα
