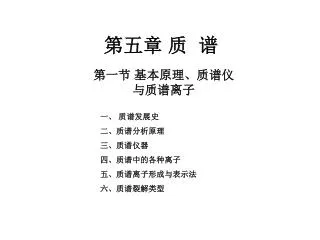

  1. 第五章 质 谱 第一节 基本原理、质谱仪与质谱离子 一、 质谱发展史 二、质谱分析原理 三、质谱仪器 四、质谱中的各种离子 五、质谱离子形成与表示法 六、质谱裂解类型

  2. 一、质谱发展史 • 1910年，英国剑桥大学J.J.Thomson首先发现了氖的同 位素（20Ne 22Ne)， • 1934年，双聚焦质谱仪，大大提高了分辨率。 • 二战期间，用于美国原子弹制造计划（研究235U）。 • 1942年，世界上第一台商品化质谱仪问世，并用于石油分析。 • 1953年，出现新型质量分析器－四极滤质器。 • 1955年，脉冲飞行时间分析器问世并出现新的离子化手段，火花离子源、二次离子源等。

  3. 60年代以后，更多的新的离子化方法：EI，FD，CI，60年代以后，更多的新的离子化方法：EI，FD，CI， 激光离子化，ICP， FAB，ESI，复杂的质谱仪推出， 离子探针，三级 四极 杆，四极杆飞行时间，磁场 四 极，磁场飞行时间，离子 回旋共振等，气质联 用(GC-MS)。 • 1974年等离子体质谱。1981年快原子轰击质谱(FAB)。1988年，多级电喷雾电离质谱(ESI-MS)，液质联用（LC-MS）。 • 90年代以后，EPI-MS， ESI-MS MALDI-MS用于生物间非共价键作用 研究，联用技术发展迅速, 核磁共振质谱连用(NMR-MS)。

  4. 二、 质谱分析原理1、质谱仪组成： 检测器 离子源 质量分析器 进样系统 1.电子轰击 2.化学电离 3.场致电离 4.激光 1.单聚焦 2.双聚焦 3.飞行时间 4.四极杆 1.电子倍增管 2、光电倍增管 1.气体扩散 2.直接进样 3.气相色谱

  5. 2、质谱仪的特点 • 质谱仪需要在高真空下工作： 离子源（10-310 -5 Pa） 质量分析器（10 -6 Pa） • (1) 大量氧会烧坏离子源的灯丝； • (2) 用作加速离子的几千伏高压会引起电； • (3) 引起额外的离子－分子反应，改变裂 解模型，谱图复杂化。

  6. 3、质谱定义与特点 • 定义：质谱是在高真空系统中测定样品的分子离子及碎片 的质量，以确定样品相对分子质量及分子结构的方法 • 研究对象：同位素、无机物、有机物、生物大分子、 聚合物等 • 质谱用途： 1、测分子量 2、测分子式 3、测分子结构 • 质谱优点：1、应用范围广泛 2、灵敏度高10-15mol (UV10-6 IR 10-8 NMR 10-5) 3、信息多 质谱缺点：1、高真空操作 2、需要精致的电压、电流、磁场

  7. 三、质谱仪原理 与结构图 电离室原理与结构

  8. 1、离子源： （1）电子轰击源 (EI) 加速电子 金属热丝（铼，氧化钍） 反射极板 阳极 优点: 碎片丰富,通过给出离子的碎裂方式可以帮助鉴定 化 合物 缺点: 缺少分子离子峰

  9. （2）化学电离源（CI） 优点: 可以产生很强的分子离子峰,又称软电离源

  10. 甲烷为反应气的化学电离源

  11. （3）场解吸电离源(FD 软电离源)

  12. （4）电喷雾电离源(ESI 软电离源)

  13. 电喷雾电离源原理

  14. 2、质量分析器分类 • 扇形磁偏转分析器 • 四极杆质量分析器 • 离子阱（四极离子阱）分析器 • 飞行时间质谱分析器 • 离子回旋共振质谱分析器

  15. （1）磁偏转分析器 加速后离子的动能(直线运动） : (1/2)m2= e V = [(2V)/(m/z)]1/2 在磁场存在下，带电离子直线运动改为曲线轨迹飞行； 离心力 =向心力；m 2 / R= H0 e V 曲率半径：R= (m ) / z H0 质谱方程式：m/z = (H02 R2) / 2V 离子在磁场中的轨道半径R取决于： m/z、 H0 、 V 改变加速电压V, 可以使不同m/z的离子进入检测器。 质谱分辨率 = M /  M =M/M2-M1（指仪器对质量非常接近的两种离子的分离能力）

  16. 扇形磁偏转分析器示意图

  17. （2）四极杆质量分离器

  18. 仪器与结构

  19. 与质谱联用仪器 仪器内部结构

  20. Mass HEWLETT 5972A Selective PACKARD Detector 1.0 DEG/MIN HEWLETT PACKARD 5890 Mass Spectrometer (MS) Gas Chromatograph (GC) Sample B A D C C B A D C B A D Separation Identification Sample 联用仪器（ GC/MS ）

  21. 联用仪器（ LC/MS ）

  22. 四、质谱中的各种离子 1、分子离子 ： 由失去分子中最低电离能的电子形成 ， 用于测定分子量（单电荷分子离子m/z 等于分子量） 2、碎片离子： 由分子离子进一步开裂形成， 用于测定分子结构 3、同位素离子：由同位素形成，用于测定分子式 4、准分子离子：比分子多或少一个（H、Na 或 K）的离 子，用于测定分子量 5、双电荷离子和多电荷离子：由于不同的电离原理形成， 用于测定大分子的分子量

  23. 6、亚稳离子： 稳定离子 M1 寿命>10-5秒，由M1开裂生成 不稳定离子M2 不稳定离子 M2 寿命<10-6秒， 亚稳离子 寿命10-6~10-5秒，检测器记录的M* 叫 亚稳离子 ， 表观质量数M* M*=M22/M1 M*是一个小数， 用于判断M2是否由M1裂解而来 7、络合离子 m/z 可以大于分子离子的m/z

  24. 五、质谱离子形成与表示法 1、电子转移的表示： 鱼钩代表单个电子的转移，箭头代表一对电子的转移。

  25. 2、质谱离子的电荷表示方法

  26. 3、分子离子峰 1）、分子离子的稳定性 分子电离一个电子形成的离子所产生的峰。 　单电荷分子离子的质量与化合物的相对摩尔质量相等。 有机化合物分子离子峰的稳定性顺序： 芳香化合物＞共轭链烯＞烯烃＞脂环化合物＞直链 烷烃＞酮＞胺＞酯＞醚＞酸＞支链烷烃＞醇。

  27. 2）、分子离子峰的特点： 一般质谱图上质荷比最大的峰为分子离子峰；有例外。 　 形成分子离子需要的能量最低，一般约１０电子伏特。 质谱图上质荷比最大的峰一定为分子离子峰吗？ 　如何确定分子离子峰？

  28. 3）、确定分子离子峰的Ｎ规律 由Ｃ、Ｈ、Ｏ组成的有机化合物，Ｍ一定是偶数。 　　由Ｃ、Ｈ、Ｏ、Ｎ组成的有机化合物，Ｎ奇数，Ｍ奇数。 　 由Ｃ、Ｈ、Ｏ、Ｎ组成的有机化合物，Ｎ偶数，Ｍ偶数。 分子离子峰与相邻峰的质量差必须合理。

  29. 例如：CH4M=16 12C+1H×4=16M 13C+1H×4=17 M+1 12C+2H+1H×3=17 M+1 13C+2H+1H×3=18 M+2 分子离子峰 同位素峰 2、同位素离子峰（M +1峰） 由于同位素的存在，可以看到比分子离子峰大一个质量单位的峰；有时还可以观察到M+2，M+3……..；

  30. 同位素离子峰的用途－质谱法求分子式 同位素峰相对强度法求分子式 1）、各种同位素在自然界的天然丰度是定值 参看199页、表5-2 2）、每一种化合物的同位素强度比是定值 可以从理论上计算出的M+1 / M值 3）、从质谱图上可以读取M+1与M峰的强度, 从实测值进一步算出M+1 / M值 4）、所以利用同位素强度比可以测定分子式

  31. 例1：CH3CH2OH 的分子式：C2H6O 如果把M峰的丰度作为100 则: (M+1)%=(1.108×2 ＋0.015×6+0.04×1） ＝2.346％ 那么：在质谱图上M+1强度/M强度＝2.346％ 即：M+1/M=2.346% 对应的分子式是C2H6O 求分子式的过程与方法 略

  32. 2、高分辨质谱法求分子式 • 1、每一种元素都有精确原子量 • 例如：1H = 1.00783 2H=2.0141 12C=12.0000 13C=13.00335 14N=14.00307 15N=15.00011 16O=15.99491 17O=16.999914 18O=17.99916 19F=18.9984 34S=33.96786 36S=35.96709 所以每一个分子式有精确的分子量 例如：CO=12.0000+15.99491=27.99491 N2=14.00307×2＝28.00614 C2H4=12.0000×2＋1.00783×4＝28.03132 CH2N=12.0000+1.00783×2＋14.00307＝28.01873 如果在质谱图上给出28.0177 应是CH2N 具体计算方法 （略）

  33. 六、质谱裂解类型 （1）、σ―裂解 （2）、α-裂解，β-裂解， -裂解 （4）、重排裂解 （5）、1烯丙基裂解 （6）、苄基裂解

  34. 当有机化合物蒸气分子进入离子源受到电子轰击时，按下列方式形成各种类型离子（分子碎片）：当有机化合物蒸气分子进入离子源受到电子轰击时，按下列方式形成各种类型离子（分子碎片）： ABCD + e - ABCD+ + 2e - 分子离子  BCD•+ A + B•+ A +  CD•+ AB + A•+ B + ABCD+  D•+ C +  AB •+CD +  C •+ D + 碎 片 离 子

  35. （1）、σ―裂解 一般有机化合物的电离能为7－13电子伏特，质谱中常用的电离电压为70电子伏特，使结构裂解，产生各种“碎片”离子。 正己烷

  36. 碎片离子峰实例 正癸烷

  37. α―断裂（官能团与α碳键的开裂） CH3(CH2)9CH2NH2 M=157

  38. 2、―断裂（官能团的α与碳键的开裂） • ααδ • CH3CH2CH=CHCH2CH2CH2CH3 • 烯烃易发生－断裂

  39. ―断裂（官能团的碳α与碳之间断裂）

  40. ―断裂——丢失最大烃基的可能性最大 丢失最大烃基原则

  41. 3、重排断裂 麦氏重排（Mclafferty rearrangement) 麦氏重排条件： • 含有C=O， C=N，C=S及碳碳双键 • 与双键相连的链上有碳，并在碳有H原子（氢） • 六圆环过度，H  转移到杂原子上，同时键发生断裂，生成一个中性分子和一个自由基阳离子

  42. 作业： 1、写出质谱仪的四大组成部分，指出最主要的部分，举例给出两个以上电离源和质量分析器。 2、质谱能完成的工作任务有哪些？质谱有哪些特点？ 3、质谱中常见的离子有哪些？
