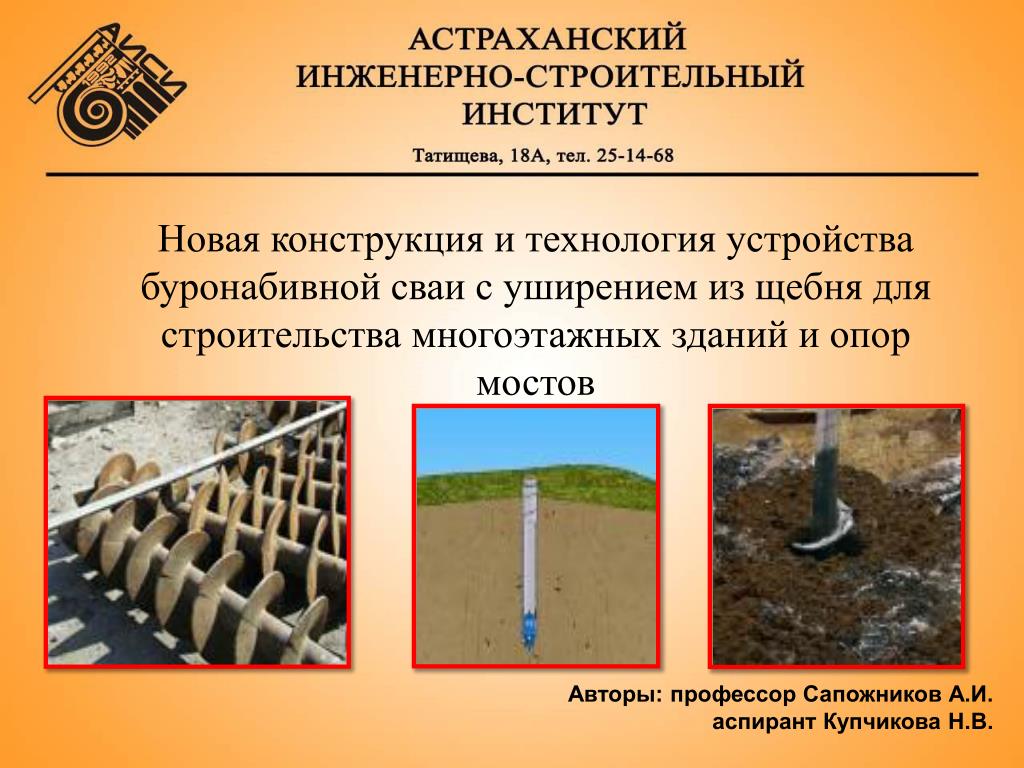

Новая конструкция и технология устройства буронабивной сваи с уширением из щебня для строительства многоэтажных зданий и опор мостов

Авторы: профессор Сапожников А.И.

аспирант Купчикова Н.В.

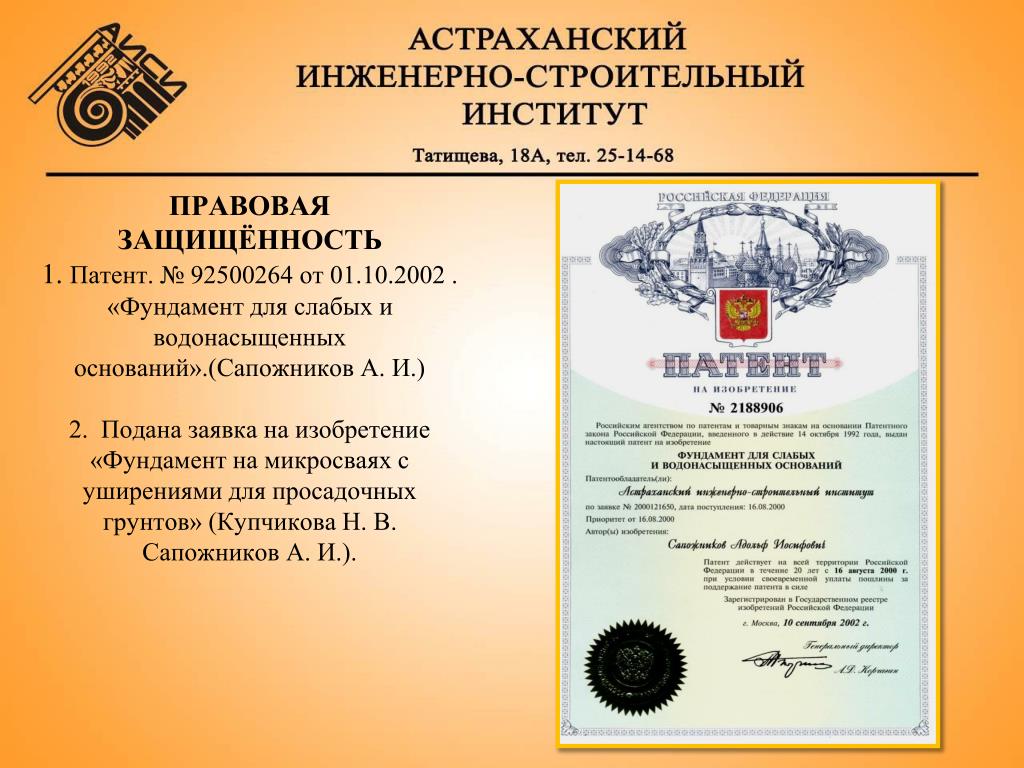

ПРАВОВАЯ ЗАЩИЩЁННОСТЬ устройства буронабивной сваи с уширением из щебня для строительства многоэтажных зданий и опор мостов1. Патент. № 92500264 от 01.10.2002 . «Фундамент для слабых и водонасыщенных оснований».(Сапожников А. И.)2. Подана заявка на изобретение «Фундамент на микросваях с уширениями для просадочных грунтов» (Купчикова Н. В. Сапожников А. И.).

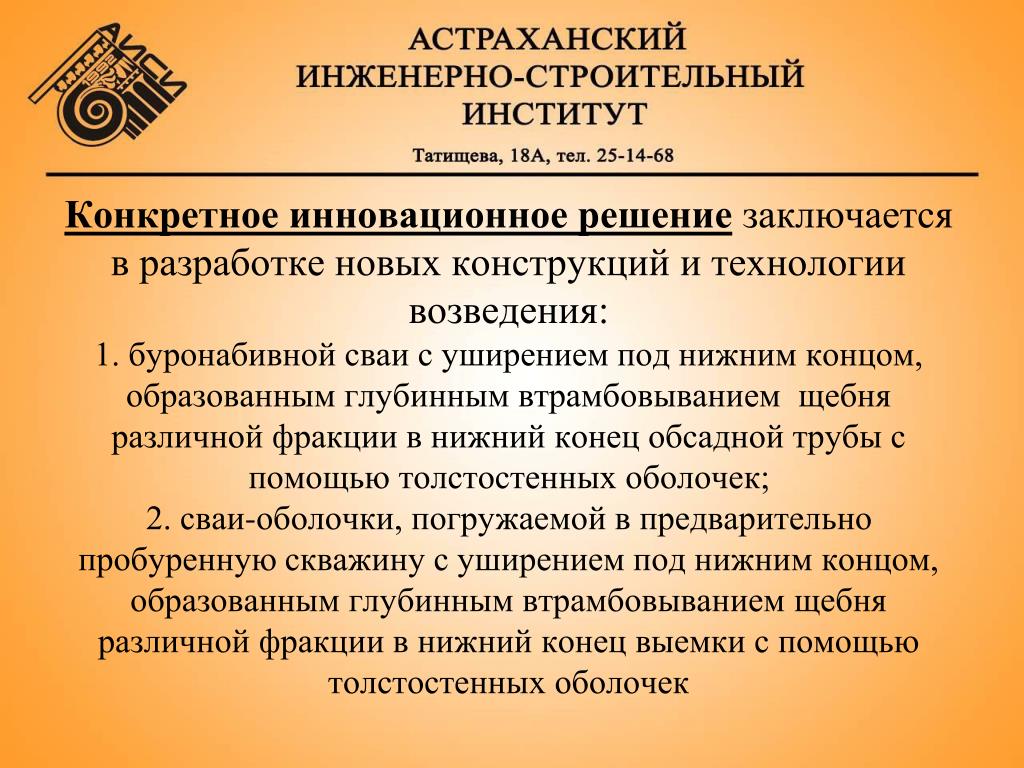

Конкретное инновационное решение заключается в разработке новых конструкций и технологии возведения:1. буронабивной сваи с уширением под нижним концом, образованным глубинным втрамбовыванием щебня различной фракции в нижний конец обсадной трубы с помощью толстостенных оболочек;2. сваи-оболочки, погружаемой в предварительно пробуренную скважину с уширением под нижним концом, образованным глубинным втрамбовыванием щебня различной фракции в нижний конец выемки с помощью толстостенных оболочек


Технологическое решение новых конструкций буронабивных свай и свай-оболочек с уширением, образованным втрамбовыванием щебняб) в)

а) бурение скважины с одновременным погружением обсадной трубы;

б) втрамбовывание щебня в нижний конец обсадной трубы;

в) готовое уширение

1 – кран на гусеничном ходу; 2 – шнек; 3 – трамбующая штанга (оболочка); 4 – бадья крана; 5 – щебень; 6 – уширение из щебня

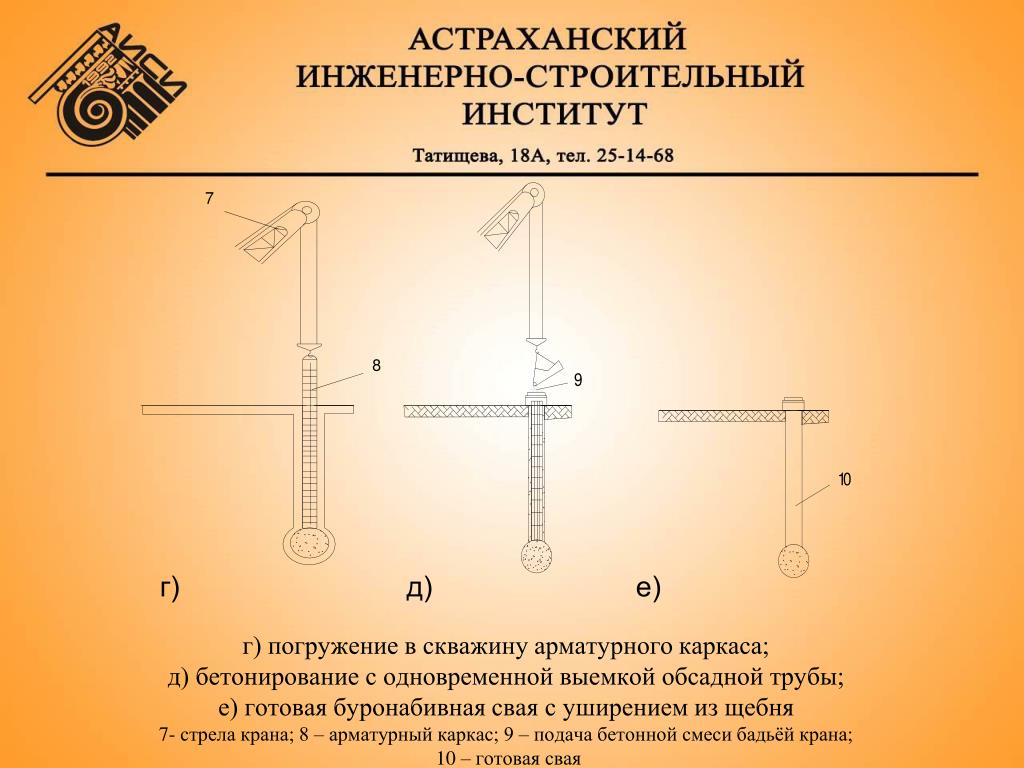

г) погружение в скважину арматурного каркаса;д) бетонирование с одновременной выемкой обсадной трубы;е) готовая буронабивная свая с уширением из щебня7- стрела крана; 8 – арматурный каркас; 9 – подача бетонной смеси бадьёй крана; 10 – готовая свая

г) д) е)

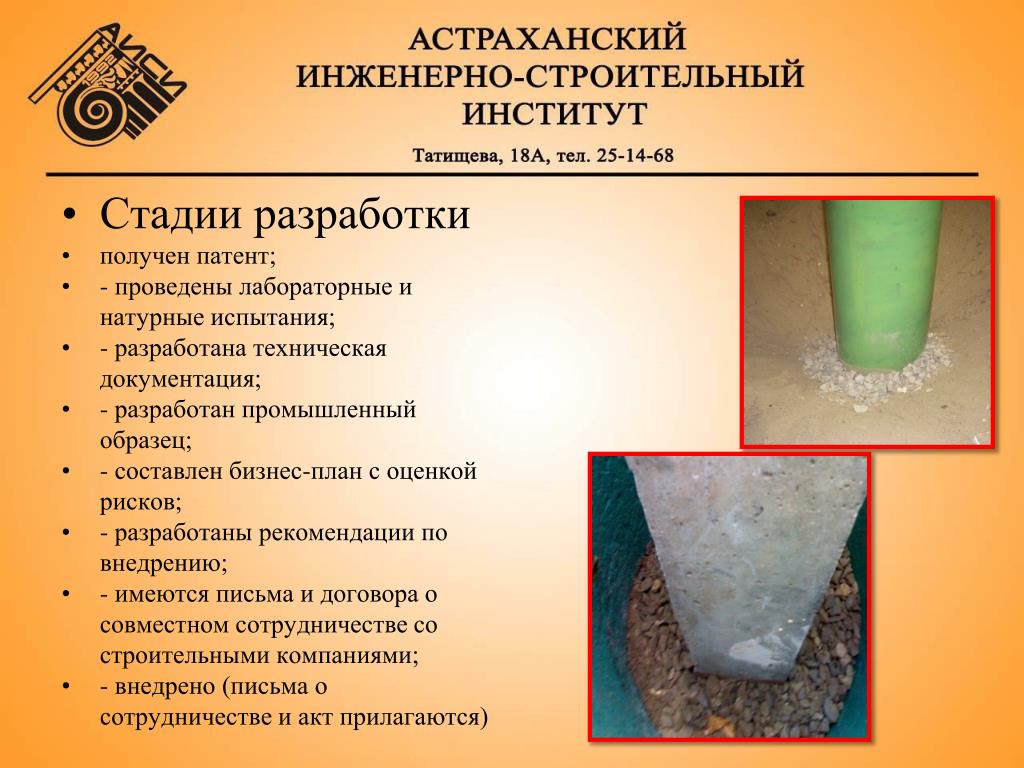

Стадии разработки арматурного каркаса;

получен патент;

- проведены лабораторные и натурные испытания;

- разработана техническая документация;

- разработан промышленный образец;

- составлен бизнес-план с оценкой рисков;

- разработаны рекомендации по внедрению;

- имеются письма и договора о совместном сотрудничестве со строительными компаниями;

- внедрено (письма о сотрудничестве и акт прилагаются)

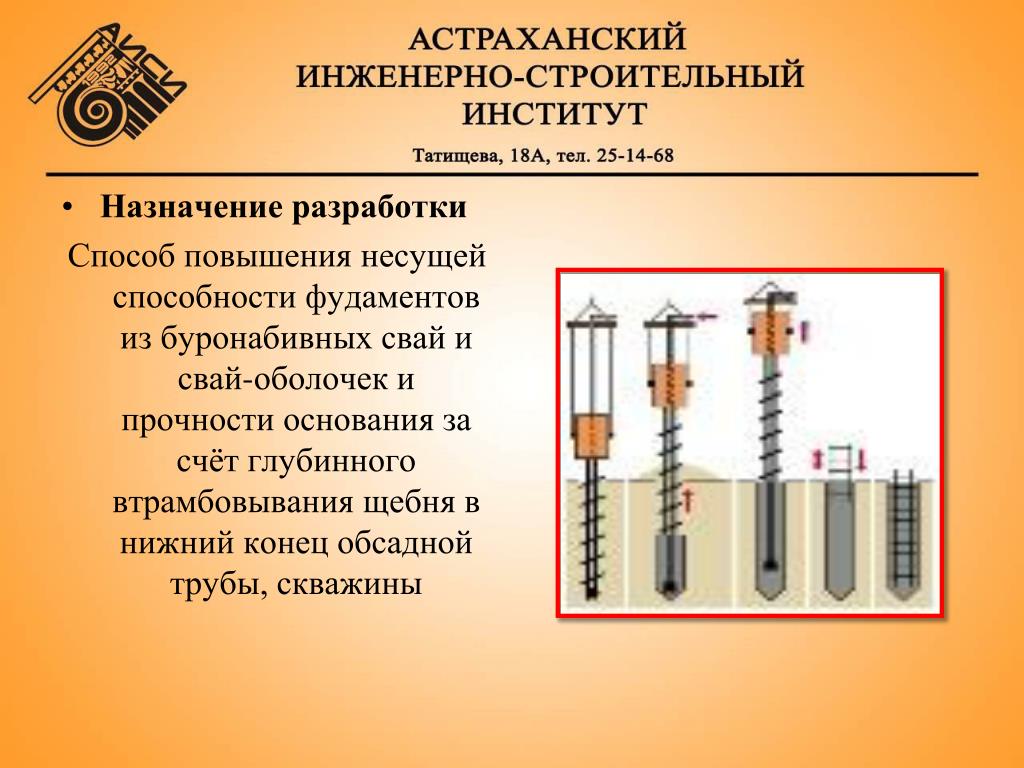

  • Назначение разработки арматурного каркаса;

    Способ повышения несущей способности фудаментов из буронабивных свай и свай-оболочек и прочности основания за счёт глубинного втрамбовывания щебня в нижний конец обсадной трубы, скважины


  • Конкурентные преимущества арматурного каркаса;:

  • - повышение несущей способности свайного фундамента в 4-6 раз в зависимости от характеристик грунта;

  • - уменьшение осадки сваи в 6 раз;

  • - уменьшение затрат на производство свайных работ на 20-30% за счёт применения более коротких буронабивных свай и свай-оболочек;

  • - повышение сейсмостойкости здания или сооружения на 40-60%;

  • - большие конструктивные и технологические возможности при возведении высотных зданий;

  • - технологическое решение позволяет полностью исключить вибрационные и динамические воздействия на конструкции расположенных в непосредственной близости к строительной площадке существующих зданий;

  • - снижение затрат ручного труда, уменьшение объемов капитальных вложений в основные и оборотные фонды строительных организаций и предприятий
