설계과제 및 진행 (서울 소재 냉동창고 냉동기 설계)

  • 소고기 30톤

  • 설계 기준 온도

  • 벽체는 회색(복사:보정온도차이용)

서울 소재 냉동창고 모습

설계과제 / 기초가정


4023830

냉동부하계산 - 벽체를 통한 부하

  • 내부의 공기유동 미미(fi)

  • 밖은 12km/h 바람 분다고 가정(fo)

(단열재의 열전도도와 내외부대류 열전달 고려한 총열전달계수)

설계 변수 및 기초 사양

주 요 계 산 과 정


4023830

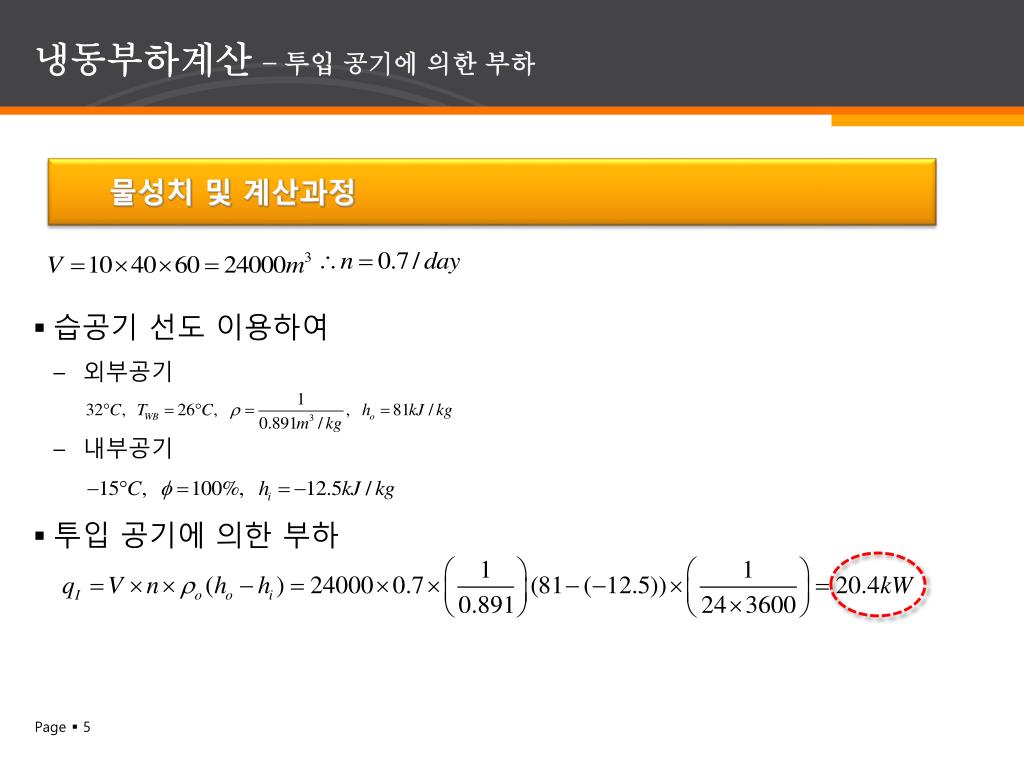

냉동부하계산 – 투입 공기에 의한 부하

물성치 및 계산과정

  • 습공기 선도 이용하여

    • 외부공기

    • 내부공기

  • 투입 공기에 의한 부하


4023830

냉동부하계산 – 저장물에 의한 부하

  • 저장물 : 신선한 쇠고기

  • 박스의 질량 : 0.6kg, 박스의 비열 : 1.32kJ/kg℃, 한 박스의 질량 : 15kg

물성치 및 계산 과정


4023830

냉동부하계산 – 내부/기타 부하

  • 내부 부하

    • 전등 : 20W, 40개

    • 모터와 이송장치 : 30kW, 1대(모터와 이송장치 모두 안에 설치)

    • 작업인원 : 10명

  • 기타 부하

    • 증발기는 밖에 위치하므로 제상작업에 필요한 열은 없다.

    • 송풍기 모터에서 방출하는 열은 전체부하에 비해 매우 작아 무시 가능하다.

내부/기타 부하 계산과정


4023830

냉동부하계산 – 총 냉동 / 실제 부하

  • 총 냉동 부하

  • 실제부하

    • 안전율 10% 고려해준 실제 냉동부하

      = 78.98 냉동톤=Qe

총 냉동 부하 및 실제 부하 계산과정


4023830

사이클 해석(1)


4023830

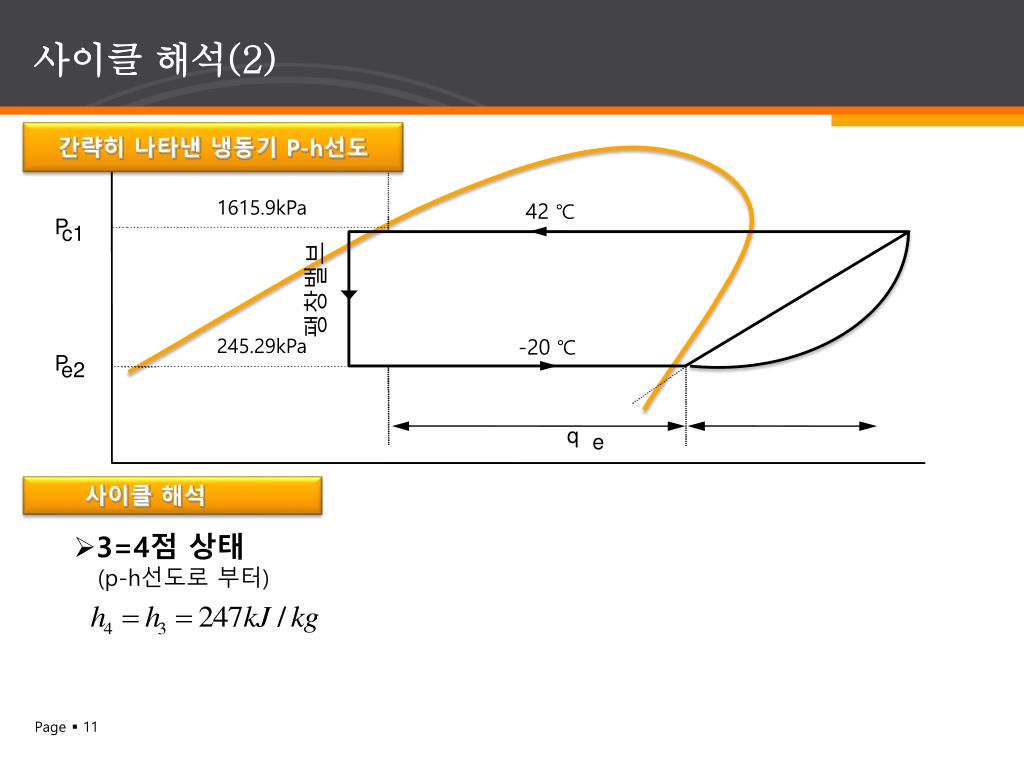

사이클 해석(2)

간략히 나타낸냉동기 P-h선도

42 ℃

1615.9kPa

P

c

팽창밸브

-20 ℃

P

e

245.29kPa

q

e

h

  • 사이클 해석

냉매 : R22 사용

  • 1점 상태

    • P1=245.29kPa, T1=-15℃, h1=405kJ/kg

  • 2점 상태

    • (p-h선도로 부터) h2s=450kJ/kg


4023830

사이클 해석(2)

간략히 나타낸냉동기 P-h선도

1615.9kPa

42 ℃

P

c1

팽창밸브

245.29kPa

-20 ℃

P

e2

q

e

  • 사이클 해석

  • 3=4점 상태

  • (p-h선도로 부터)


4023830

사이클 해석(3)

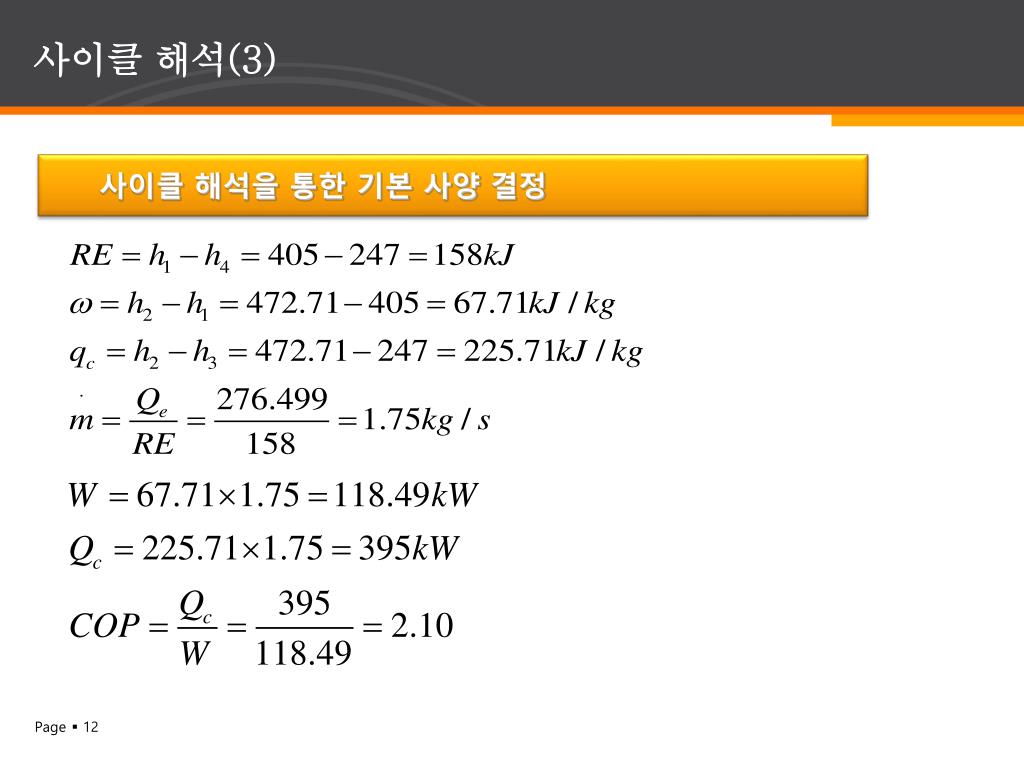

사이클 해석을 통한 기본 사양 결정


4023830

실제 제품 선정(증발기)

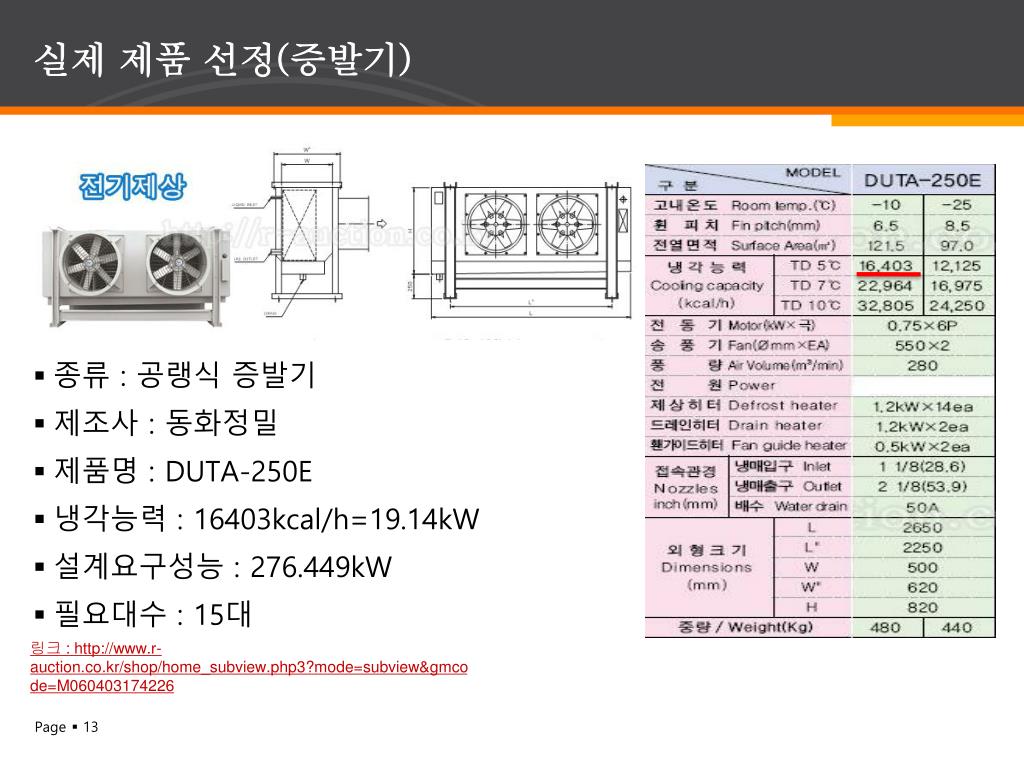

  • 종류: 공랭식 증발기

  • 제조사: 동화정밀

  • 제품명: DUTA-250E

  • 냉각능력 : 16403kcal/h=19.14kW

  • 설계요구성능 : 276.449kW

  • 필요대수 : 15대

링크 : http://www.r-auction.co.kr/shop/home_subview.php3?mode=subview&gmcode=M060403174226


4023830

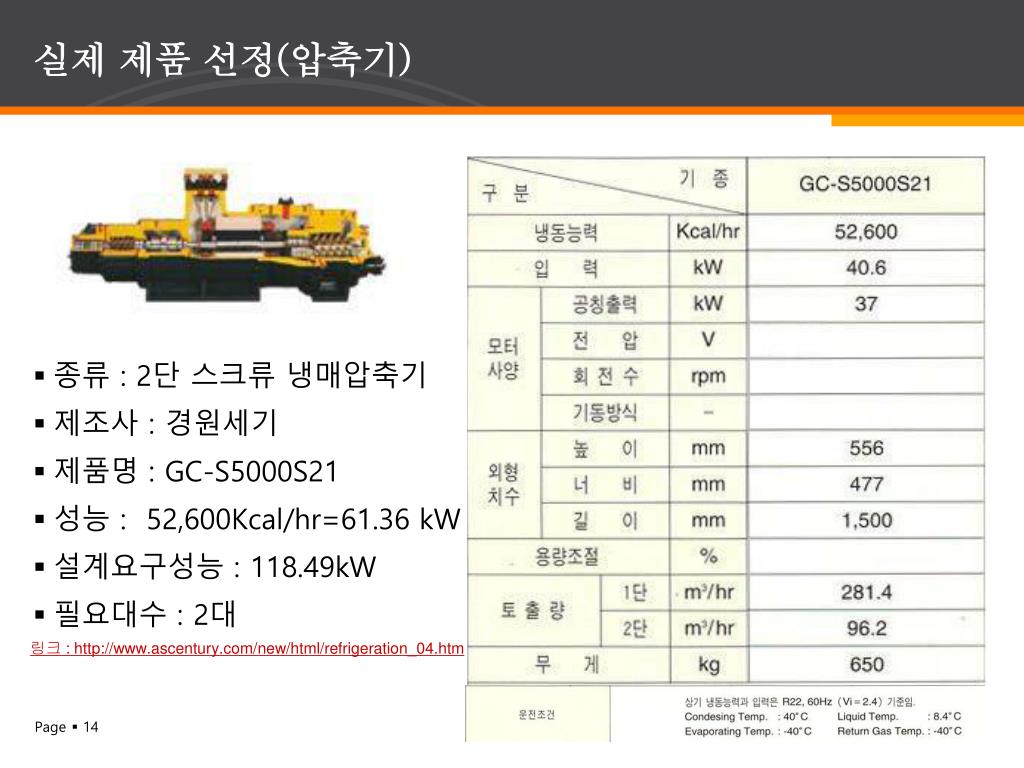

실제 제품 선정(압축기)

  • 종류: 2단 스크류 냉매압축기

  • 제조사: 경원세기

  • 제품명: GC-S5000S21

  • 성능 : 52,600Kcal/hr=61.36 kW

  • 설계요구성능 : 118.49kW

  • 필요대수 : 2대

링크 : http://www.ascentury.com/new/html/refrigeration_04.htm


4023830

실제 제품 선정(응축기)

  • 종류: 수냉식 쉘-튜브

  • 제조사: 동화정밀

  • 제품명: DHCD-300

  • 성능: 86851 kcal/h = 101.01kW

  • 설계 요구 응축열량 : 395kW

  • 사용대수: 4대

링크 : http://www.r-auction.co.kr/shop/home_subview.php3?mode=subview&gmcode=M060330121519


4023830

실제 제품 선정(응축기)

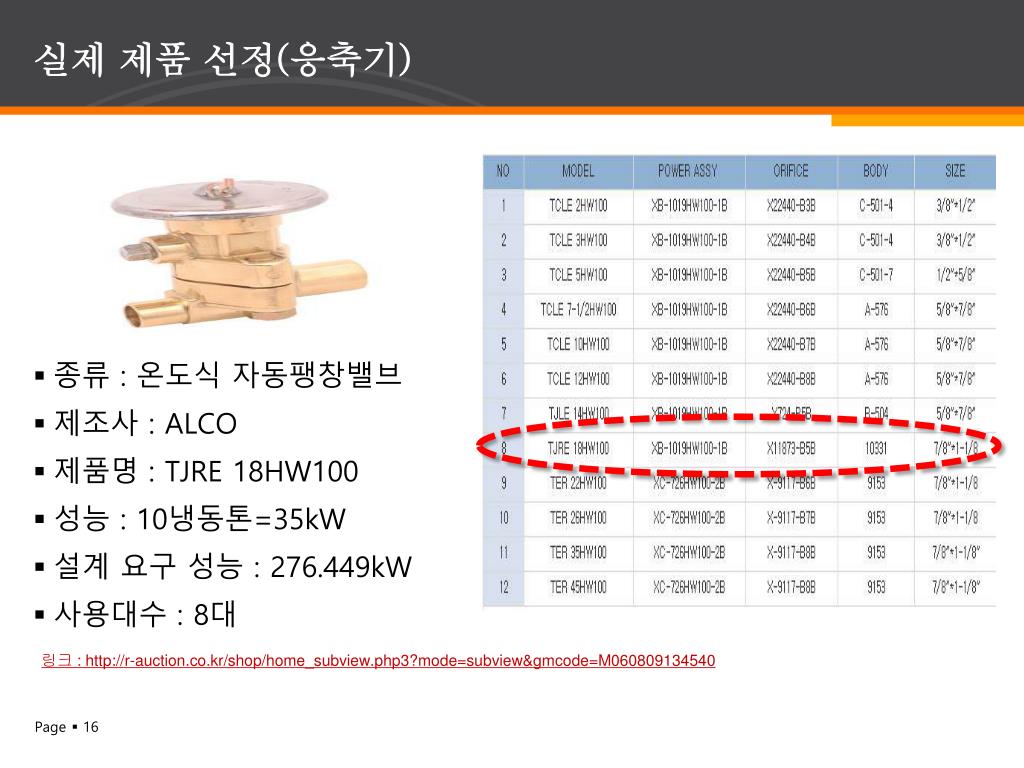

  • 종류: 온도식 자동팽창밸브

  • 제조사: ALCO

  • 제품명: TJRE 18HW100

  • 성능 : 10냉동톤=35kW

  • 설계 요구 성능 : 276.449kW

  • 사용대수 : 8대

링크 : http://r-auction.co.kr/shop/home_subview.php3?mode=subview&gmcode=M060809134540


4023830

정리

※총 1억 480만원 필요설치비 / 냉동창고의 건축비용 제외


4023830

목 차


4023830

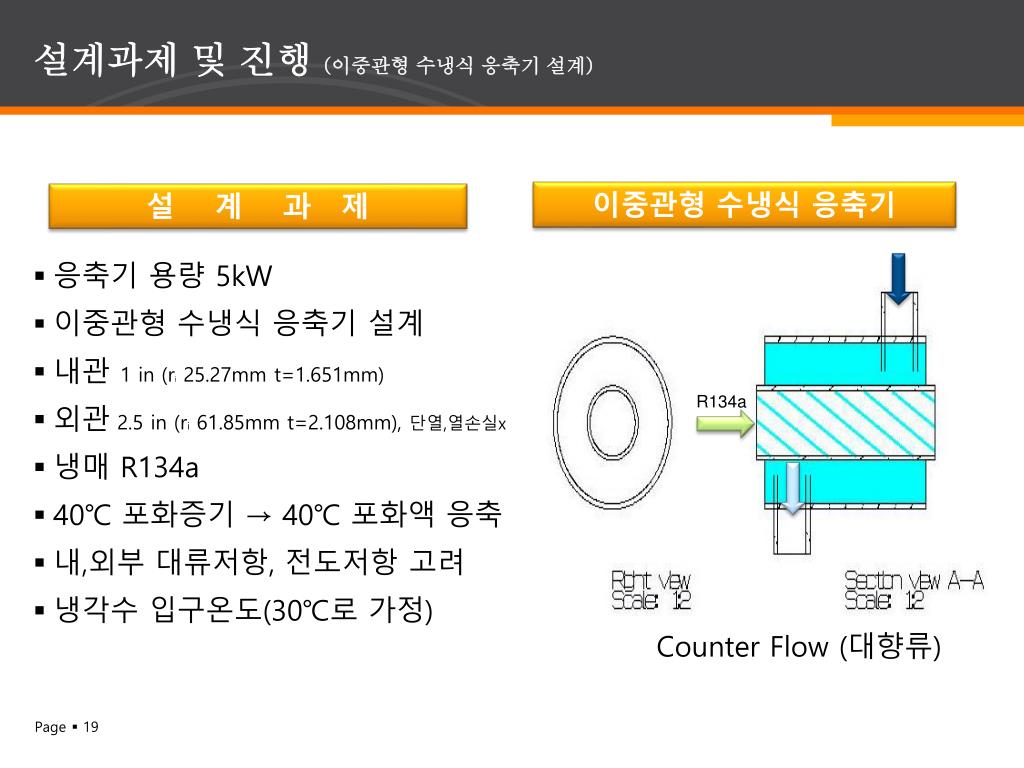

설계과제 및 진행 (이중관형 수냉식 응축기 설계)

  • 응축기 용량 5kW

  • 이중관형 수냉식 응축기 설계

  • 내관 1 in (ri25.27mm t=1.651mm)

  • 외관2.5 in (ri 61.85mm t=2.108mm), 단열,열손실x

  • 냉매 R134a

  • 40℃ 포화증기 → 40℃ 포화액 응축

  • 내,외부 대류저항, 전도저항 고려

  • 냉각수 입구온도(30℃로가정)

이중관형 수냉식 응축기

설 계 과 제

R134a

Counter Flow (대향류)


4023830

냉매 측 열전달 계수

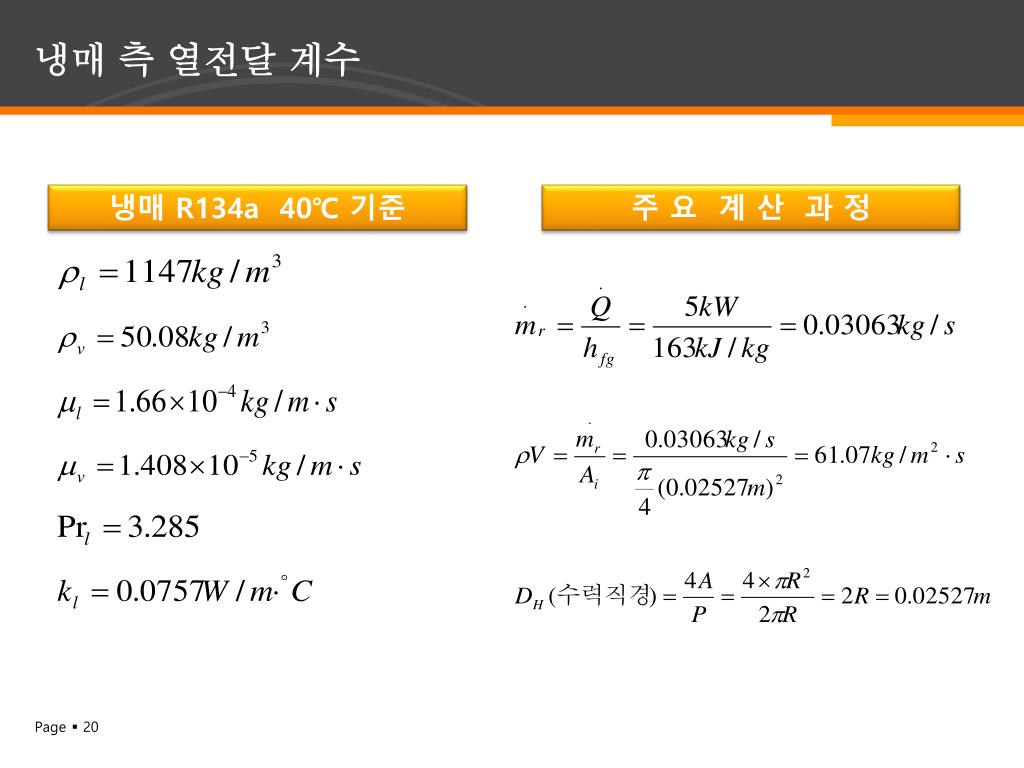

냉매 R134a 40℃ 기준

주 요 계 산 과 정


Cavallini zecchin

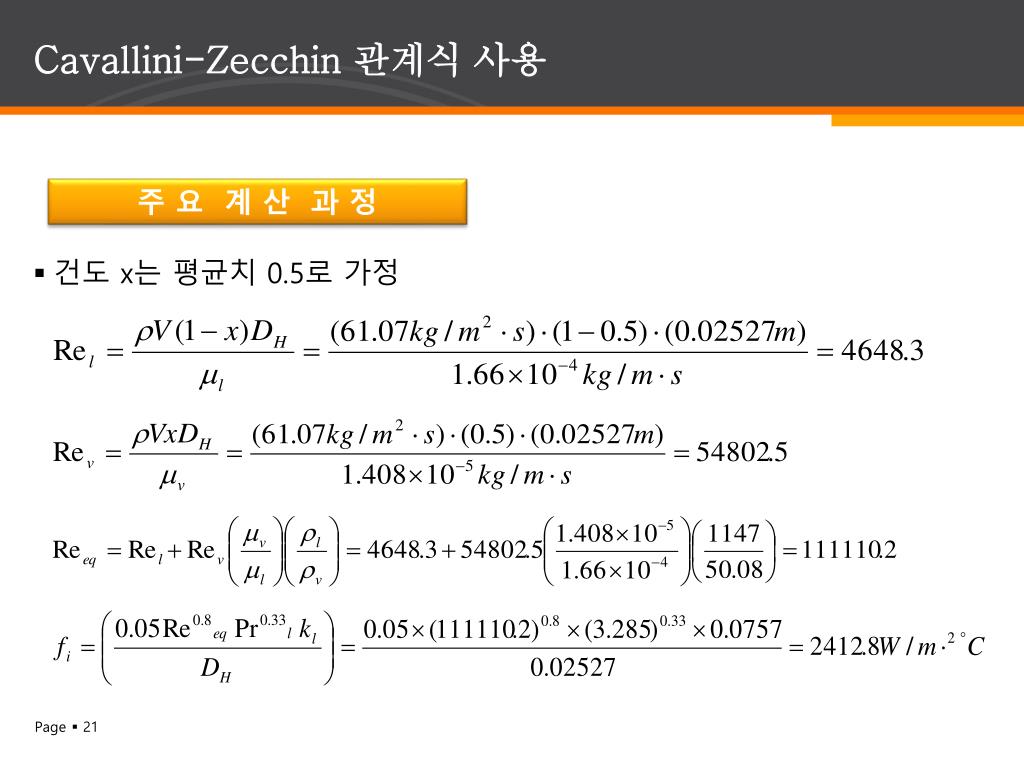

Cavallini-Zecchin 관계식 사용

  • 건도 x는 평균치 0.5로 가정

주 요 계 산 과 정


4023830

냉각수 측 열전달계수

  • 수냉식 냉각수 온도차 5~7℃

  • 로 가정

  • 로 가정

  • 물의 평균 온도 33℃ 일 때

기본 가정 및 상수

주 요 계 산 과 정


4023830

길이 L

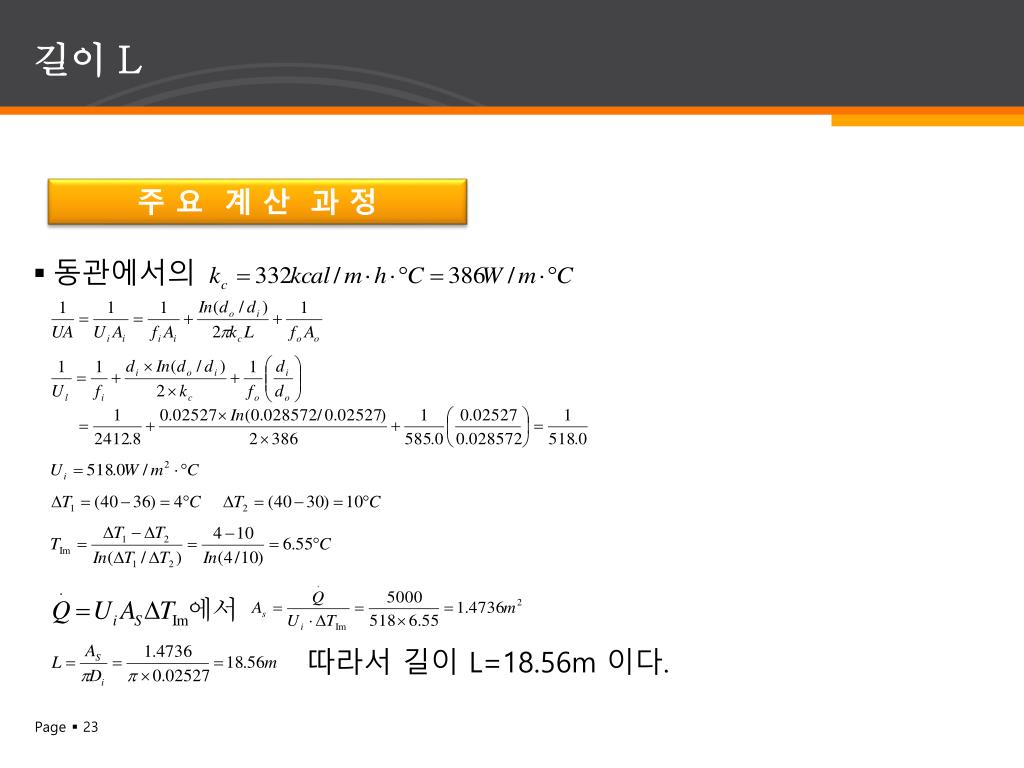

  • 동관에서의

주 요 계 산 과 정

따라서 길이 L=18.56m 이다.


Reference

참고자료(Reference)

  • 냉동공학 – 원성필저, 보성각

  • (쉽게 배우는) 유체역학, Donald F. Young외2명, 고형종 [외]역, 인터비젼

  • 기본 열전달 - YUNUS A. CENGEL,김 유 외 5명 공역,McGraw-Hill Korea

  • 내연 기관 공학 - Willard W.Pulkrab,김덕줄 외 4명 옮김,교보문고

  • Heat Exchangers - Holger Martin 저,HEMISPHERE PUBLISHING CORPORATION

  • HEAT EXCHANGER DESIGN - Ramesh k. shah and Dusan P.Sekulic 저,JOHN WILEY & SONS, INT

  • 물성치 참조

    • 부록1. P402 TABLE A-9.Properties of saturated water

    • 부록1. P403 TABLE A-10.Properties of saturated refrigerant-134a
