Roscas internas e externas

Roscas internas e externas. Função de assegurar a união de duas peças e assegurar que esta união seja desfeita com facilidade, sem causar danos às duas peças. Podem ser externas ou internas. Roscas Externas. d = Diâmetro Nominal d1 = Diâmetro do Núcleo p = passo. Representação de roscas.

tala
Download Presentation

Roscas internas e externas

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Roscas internas e externas

  2. Função de assegurar a união de duas peças e assegurar que esta união seja desfeita com facilidade, sem causar danos às duas peças. Podem ser externas ou internas

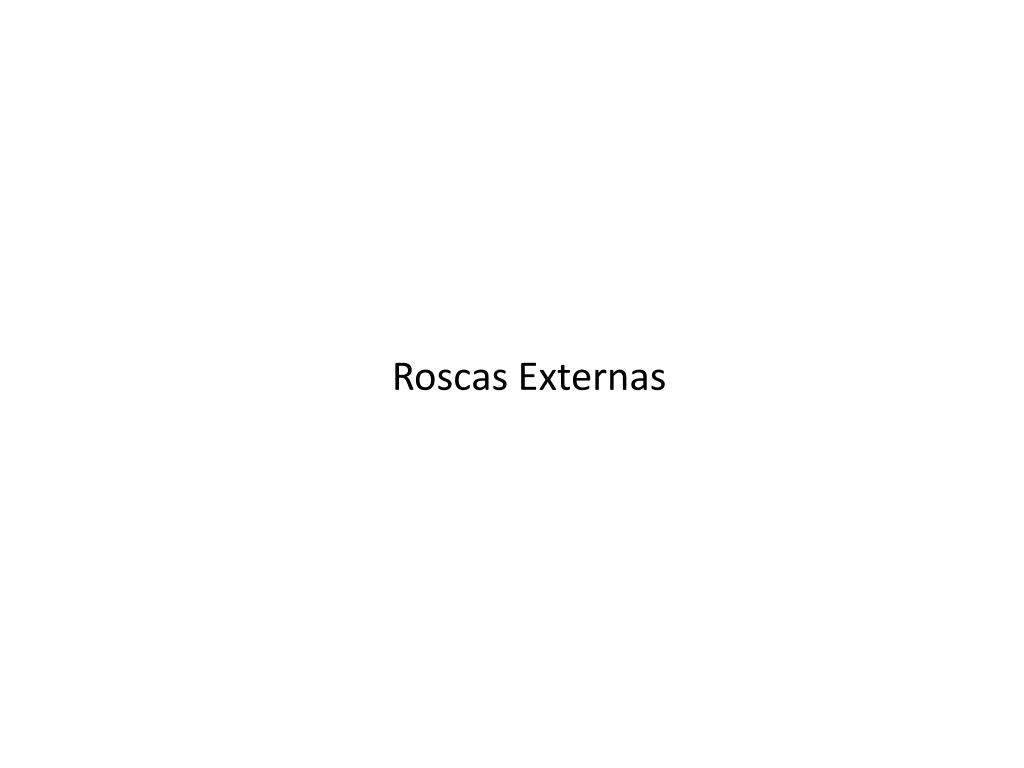

  3. Roscas Externas

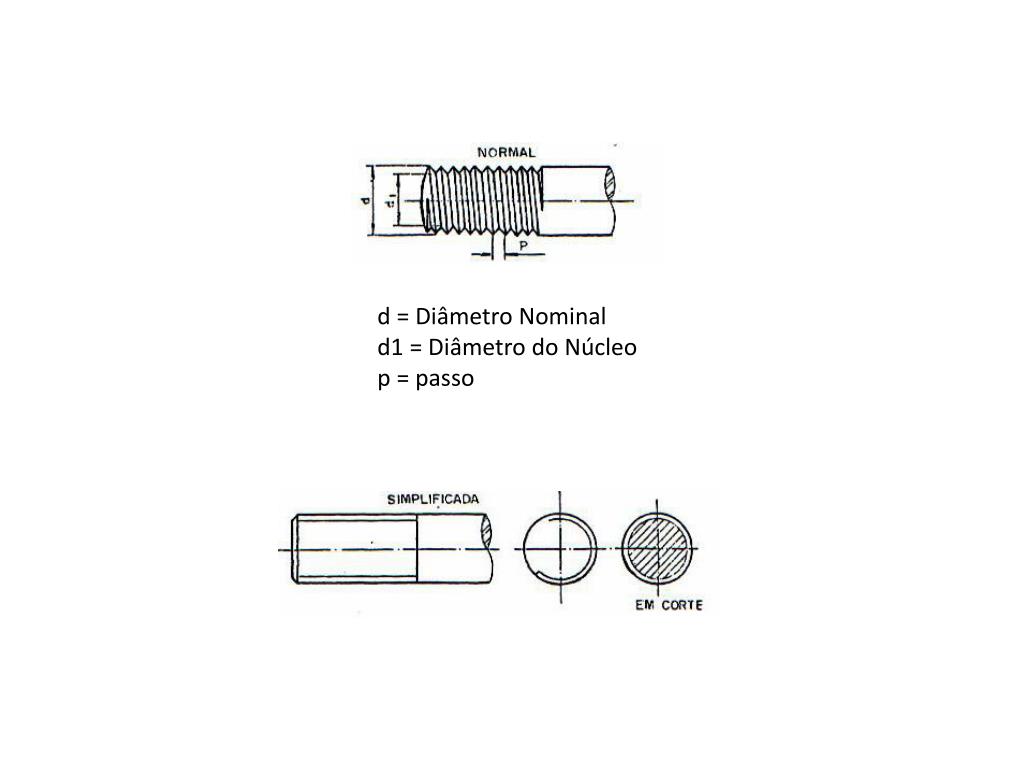

  4. d = Diâmetro Nominal d1 = Diâmetro do Núcleo p = passo

  5. Representação de roscas Furos Conjunto de peças roscadas

  6. Roscas Internas

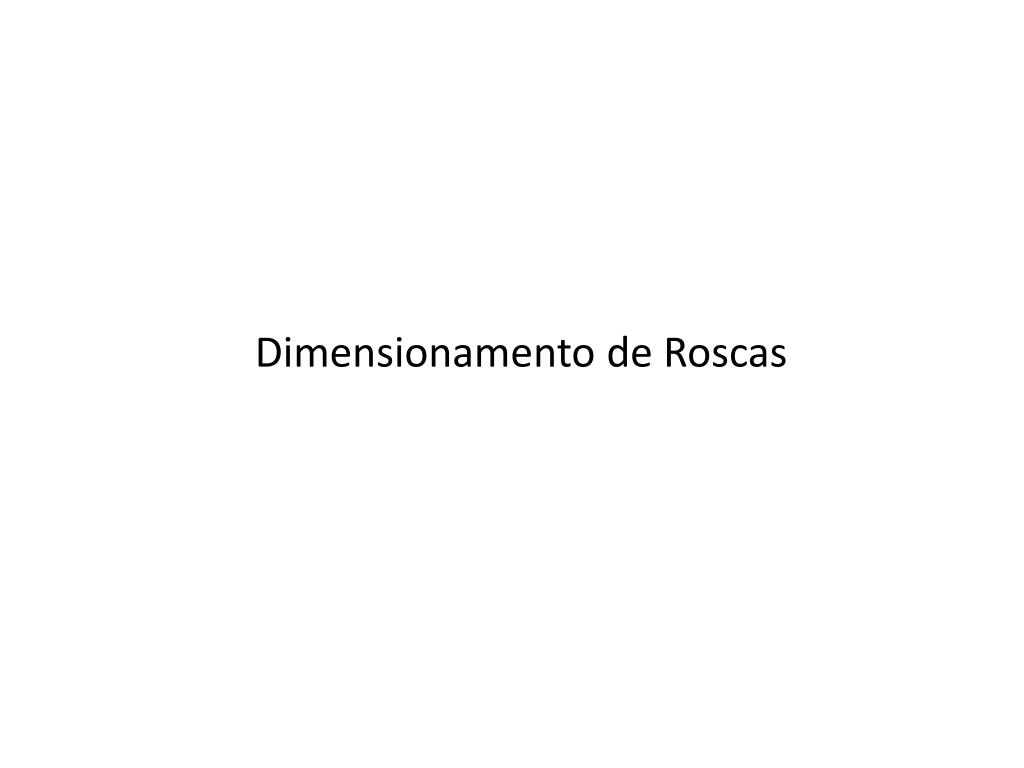

  7. Dimensionamento de Roscas

  8. Triangular Métrica:

  9. Cotagem:

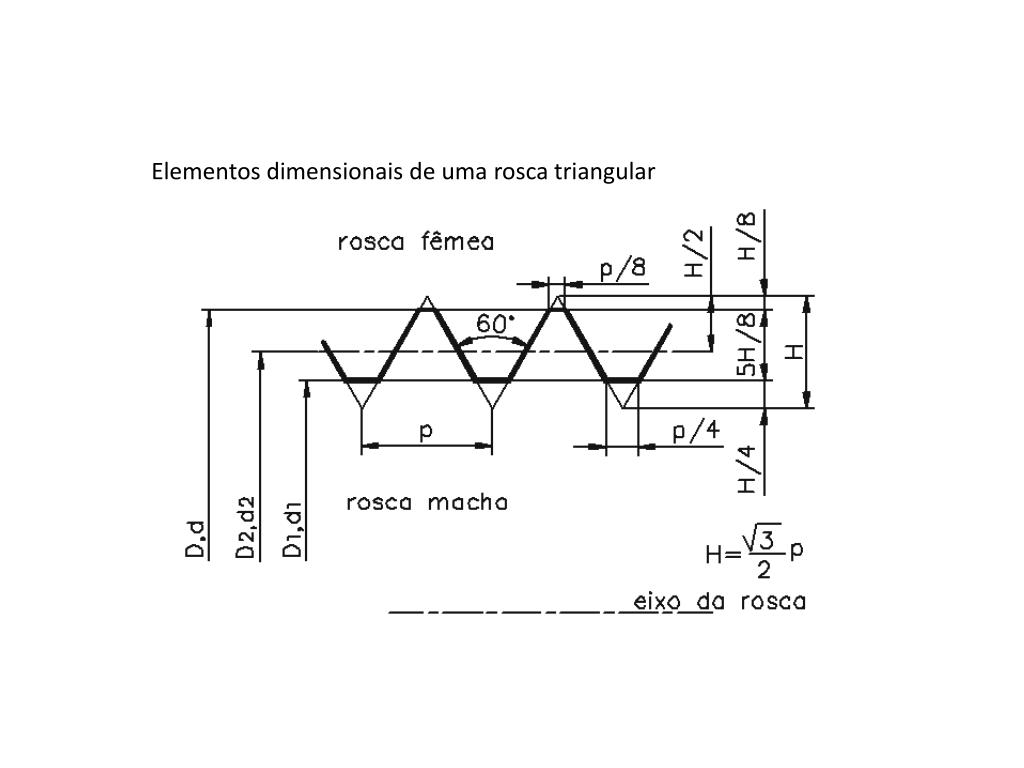

  10. Elementos dimensionais de uma rosca triangular

  11. Representando furos:

  12. Parafusos - Forma da Cabeça (ISO1891) - Haste ou Espiga (ISO4753)

  13. Parafuso com Cabeça e porcas hexagonais

  14. Parafuso com Cabeça e porcas Quadradas

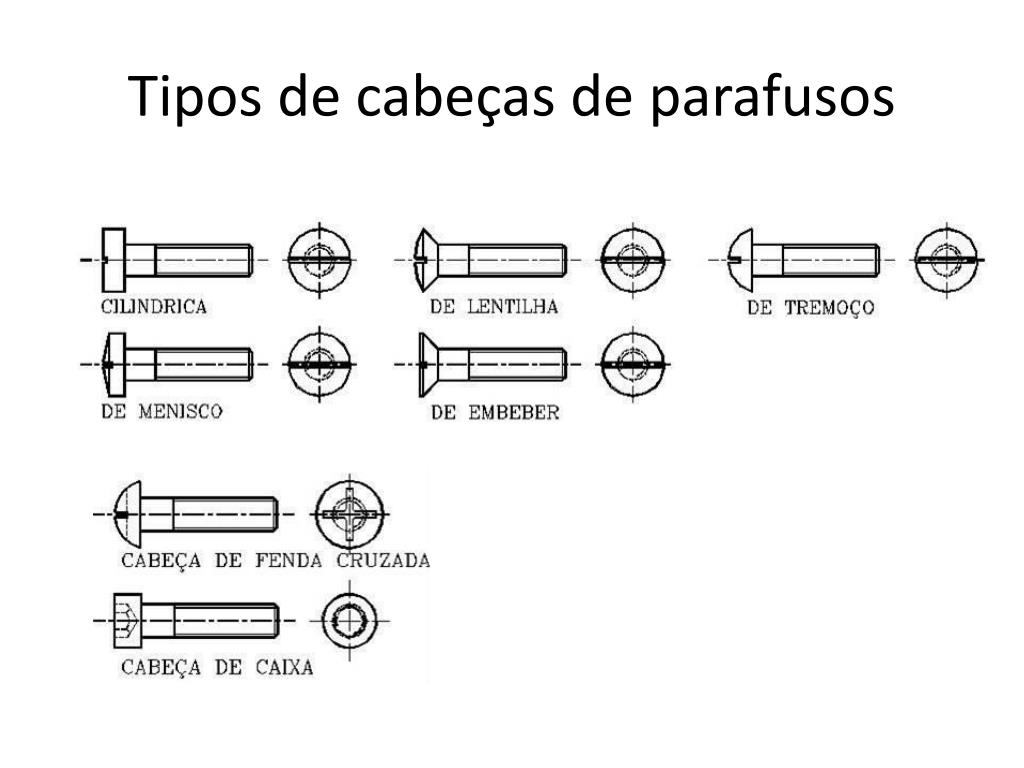

  15. Tipos de cabeças de parafusos

  16. Tipos de cabeças de parafusos

  17. Tipos de cabeças de parafusos

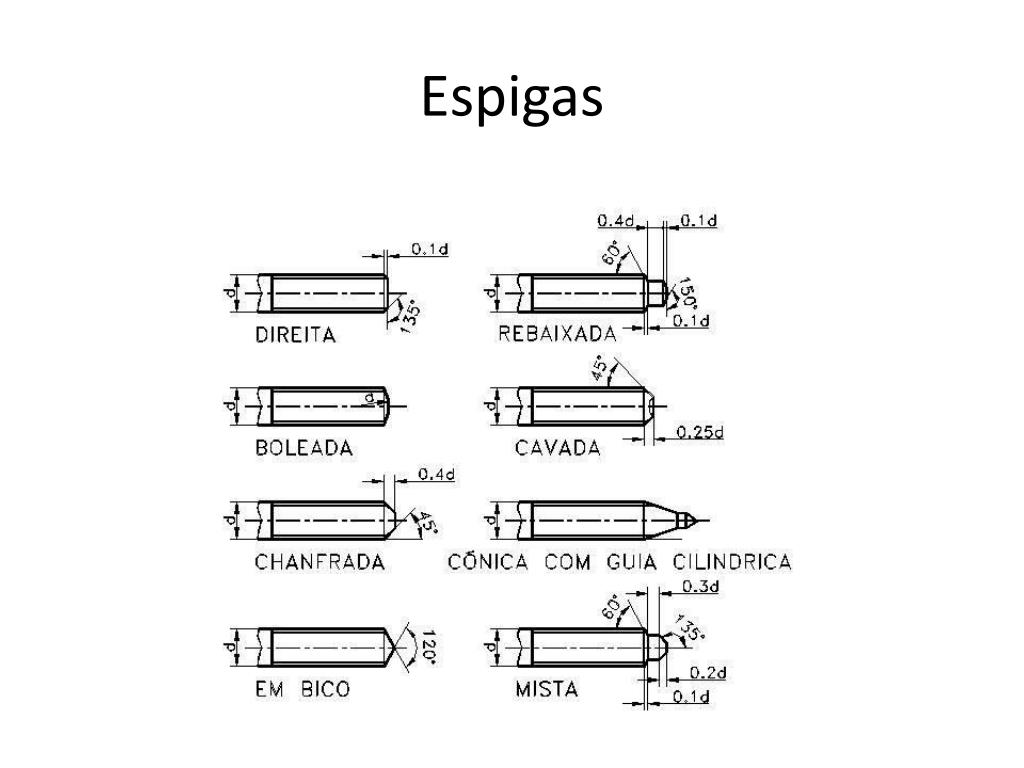

  18. Espigas

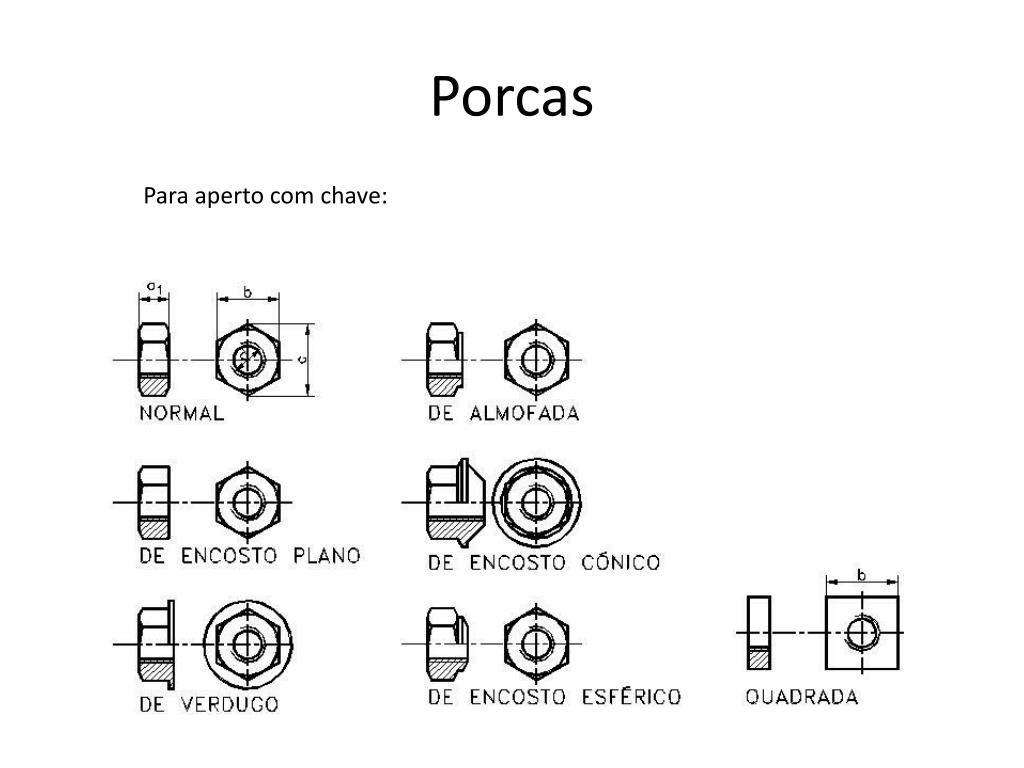

  19. Porcas Para aperto com chave:

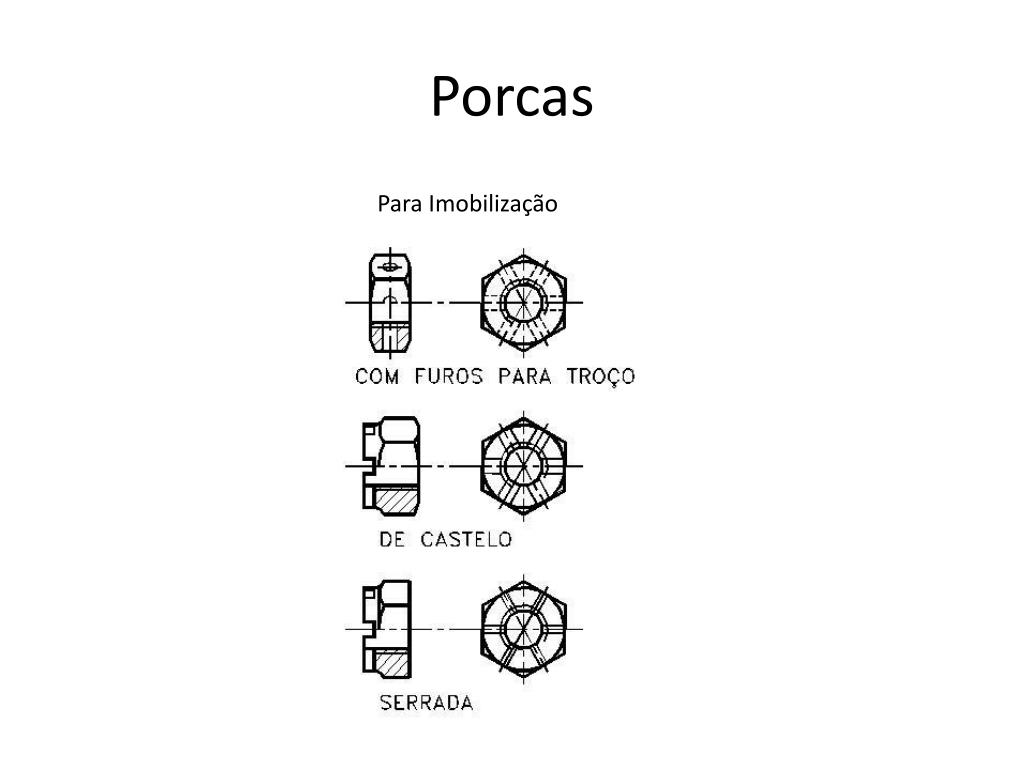

  20. Porcas Para Imobilização

  21. Porcas Para aperto com as mãos:

  22. Arruelas

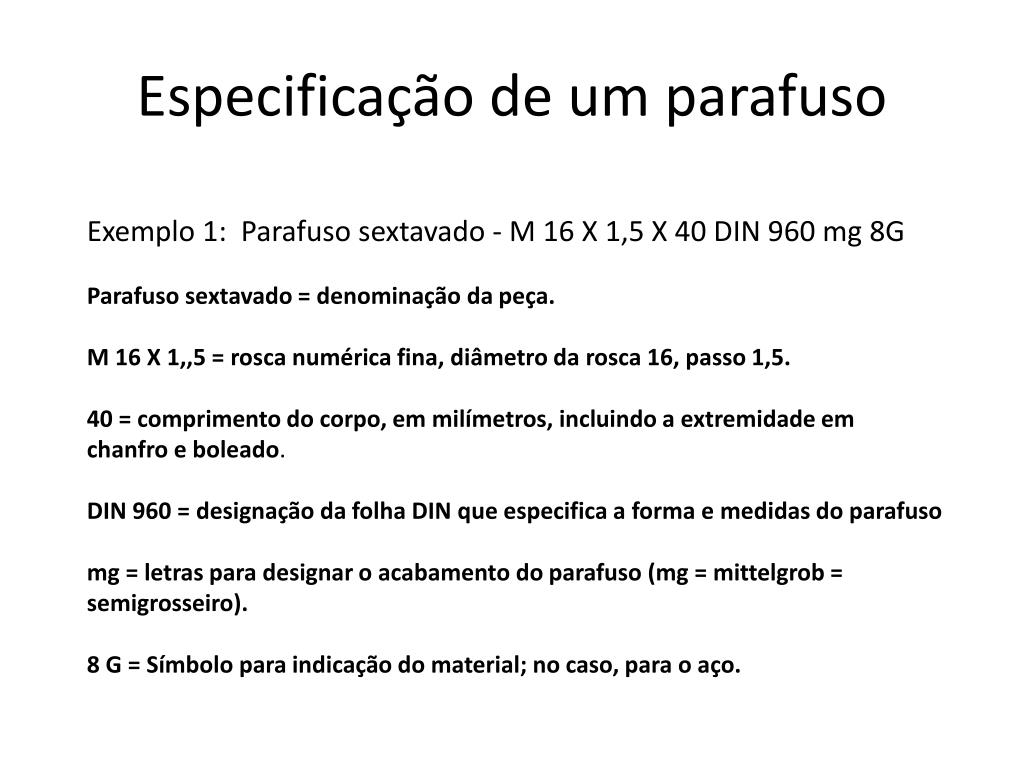

  23. Especificação de um parafuso Exemplo 1: Parafuso sextavado - M 16 X 1,5 X 40 DIN 960 mg 8G Parafuso sextavado = denominação da peça. M 16 X 1,,5 = rosca numérica fina, diâmetro da rosca 16, passo 1,5. 40 = comprimento do corpo, em milímetros, incluindo a extremidade em chanfro e boleado. DIN 960 = designação da folha DIN que especifica a forma e medidas do parafuso mg = letras para designar o acabamento do parafuso (mg = mittelgrob = semigrosseiro). 8 G = Símbolo para indicação do material; no caso, para o aço.

  24. Parafuso Cabeça Hexagonal ISO4014 - M18x80 8.8

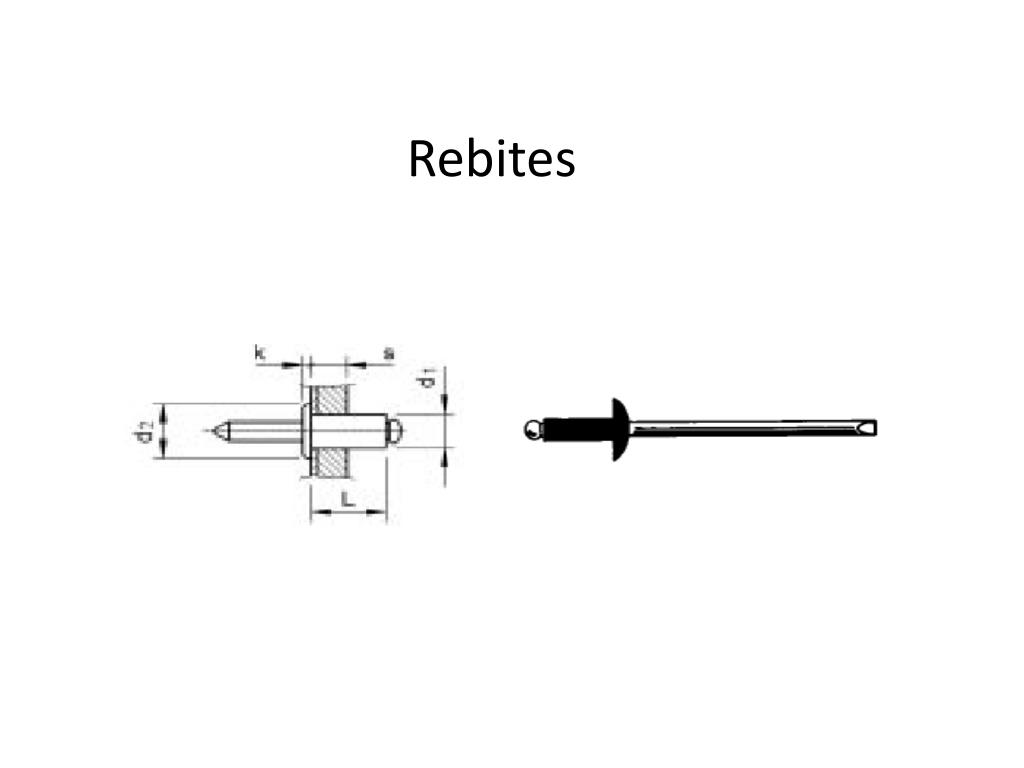

  25. Rebites

  26. Molas

  27. Rolamentos
